RK3568-74HC595

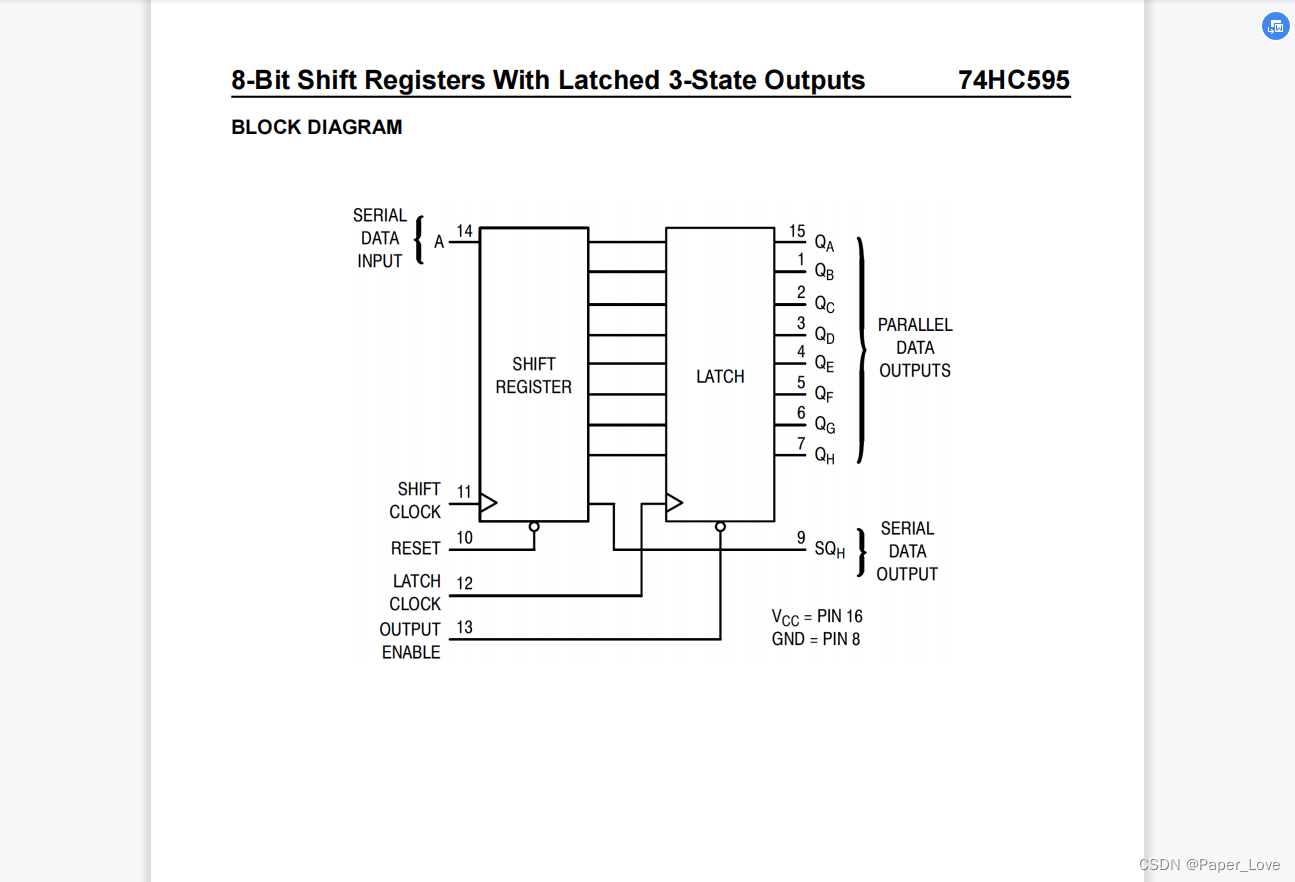

74HC595引脚

A：Serial Data Input
SQH：Serial Data Output
QA-QH：Parallel Data QA-QH Output


VCC：Power Supply
GND：Ground

RESET：Shift Register Reset Input 右移寄存器复位输入
SHIFT CLOCK：Shift Register Clock Input 右移寄存器时钟输入
LATCH CLOCK：Parallel Latch Clock Input 并行锁存时钟输入
OUTPUT ENABLE：Output Enable 输出使能
1
2
3
4
5
6
7
8
9
10
11
12

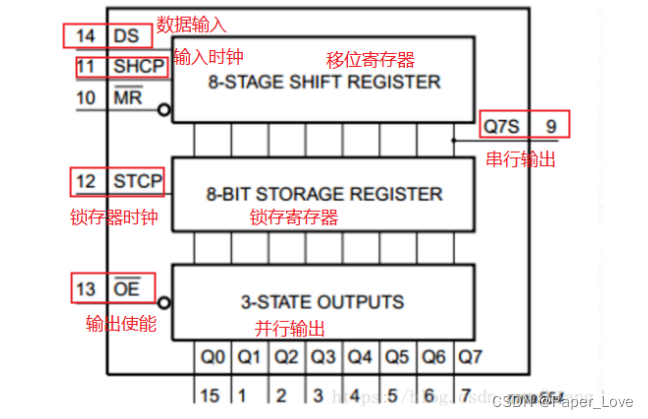

74HC595工作原理

1. 先把数据（8bit）从引脚14DS输入到74hc595
2. 将14引脚输入的数据，串行移入8位移位寄存器，11引脚输入时钟，每产生一个上升沿，数据被移入一位。先送低位后送高位，8个上升沿后，8位数据被全部送入移位寄存器
3. 12引脚锁存器时钟，产生一个上升沿后，移位寄存器的数据存入到锁存寄存器
4. 13引脚低电平使能，并行输出Q0-Q7
