Android NDK CMakeLists.txt 说明

1. 新建的NDK项目

当我们新建了一个NDK项目，打开CMakeLists.txt，会有如下内容，下面对这些命令做了注解

#指定CMake最小支持版本
cmake_minimum_required(VERSION 3.18.1)

#项目名称
project("myndktest")

# 添加一个库，根据native-lib，cpp源文件编译一个native-lib的动态库
add_library(
        myndktest #设置库的名称
        SHARED #将库设置为动态链接库(即.so文件)
        native-lib.cpp) # 源文件的相对路径

# 查找系统库，这里查找的是系统日志库，并赋值给变量lig-lib
# 实际路径:D:\Android\SDK\ndk-bundle\platforms\android-21\arch-arm\usr\lib\liblog.so
find_library(
        log-lib #设置名称
        log) # 指定在NDK库中的路径


# 设置依赖的库 (第一个参数必须为目标模块，顺序不能换)
target_link_libraries( # Specifies the target library.
        myndktest
        ${log-lib})
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

2. 常用的一些命令

2.1 cmake_minimum_required

指定Cmake最低支持的版本

2.2 aux_source_directory(. DIR_SRCS)

查找当前目录所有源文件，并将源文件名称列表保存到DIR_SRCS变量，但是不能查找子目录

2.3 add_library

作用一:添加一个库

add_library(<name> [STATIC|SHARED|MODULE] [EXCLUDE_FROM_ALL] source1 source2 ... sourceN)
1

name:设置库的名称
STATIC|SHARED|MODULE:指定库的类型。STATIC:静态库，SHARED:动态库(.so文件)，MODULE:在使用dyld的系统有效，若不支持dyld，等同于STATIC
EXCLUDE_FROM_ALL:表示该库不会被默认构建
source1 source2 ... sourceN: 用来指定库的源文件

作用二:导入预编译库

添加一个已存在的预编译库，名为
一般配合set_target_properties使用

add_library(<name> <STATIC|SHARED|MODULE|UNKNOWN> IMPORTED)
1

比如

add_library(test SHARED IMPORTED)

set_target_properties(
      test #指定目标库名
      PROPERTIES IMPORTED_LOCATION #指明要设定的参数
      库路径/${ANDROID_ABI}/xxxxx.so #导入库的路径
      )
1
2
3
4
5
6
7

2.4 常用命令之set

用来设置CMake的变量

# 设置可执行文件的输出路径 (EXECUTABLE_OUTPUT_PATH是全局变量)
set(EXECUTABLE_OUTPUT_PATH [output_path])
# 设置库文件的输出路径 (LIBRARY_OUTPUT_PATH是全局变量)
set(LIBRARY_OUTPUT_PATH [output_path])
# 设置C++编译参数 (CMAKE_CXX_FLAGS是全局变量)
set(CMAKE_CXX_FLAGS "-Wall std=c++11")
# 设置源文件集合 (SOURCE_FILES是本地变量即自定义变量)
set(SOURCE_FILES main.cpp test.cpp ...)
1
2
3
4
5
6
7
8

2.5 include_directories

设置头文件目录，相当于g++选项中的-l参数

#可以使用相对或绝对路径，也可以用自定义的变量值
include_directories(./include ${MY_INCLUDE})
1
2

2.6 add_executable

添加可执行文件

add_executable(<name> ${SRC_LIST})
1

2.7 target_link_libraries

将若干库链接到目标库文件

target_link_libraries(<name> lib1 lib2 lib3)
1

2.8 add_definitions

add_definitions(-DFOO -DDEBUG ...)
1

为当前路径以及子目录的源文件加入由-D引入的define flag，通常用来添加编译参数

2.9 add_subDirectory

如果当前目录下还有子目录时可以用add_subDirectory，子目录中也需要包含有CMakeLists.txt

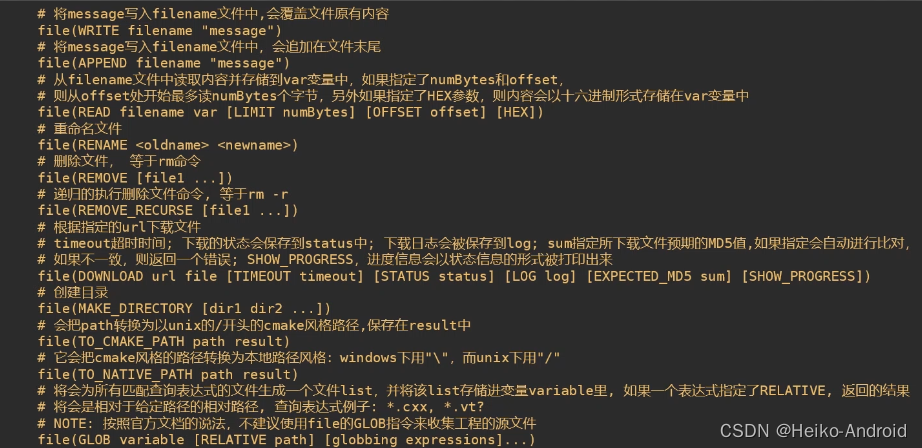

2.10 file命令

进行文件操作

2.11 set_directory_properties

set_directory_properties(PROPERTIES prop1 value1 prop2 value2)
1

设置某个路径的一种属性
prop1、prop2代表属性，取值为
INCLUDE_DIRECTORIES
LINK_DIRECTORIES
INCLUDE_REGULAR_EXPRESSION
ADDITIONAL_MAKE_CLEAN_FILES

2.12 set_property

在给定的作用域内设置一个命名的属性

3. 常用处理

3.1 多个源文件处理

如果源文件很多，把所有文件一个个加入很麻烦，可以使用aux_source_directory命令或file命令，查找指定目录下的所有源文件，然后将结果存进指定变量名。

# 查找当前目录所有源文件，并将名称保存到 DIR_SRCS 变量，不能查找子目录
aux_source_directory(. DIR_SRCS)
# 也可以使用
file(GLOB DIR_SRCS *.c *.cpp)

add_library(
        myndktest
        SHARED
        ${DIR_SRCS})
1
2
3
4
5
6
7
8
9

3.2 多目录多源文件处理

主目录中的CMakeLists.txt中添加add_subdirectory(child)命令，指明本项目包含一个子项目child。
并在target_link_libraries指明本项目需要链接一个名为child的库。

aux_source_directory(. DIR_SRCS)
# 添加 child 子目录下的cmakelist
add_subdirectory(child)

add_library(
        native-lib
        SHARED
        ${DIR_SRCS}
)

target_link_libraries(native-lib child)
1
2
3
4
5
6
7
8
9
10
11

子目录child中创建CMakeLists.txt，这里child编译为动态库

aux_source_directory(. DIR_LIB_SRCS)
add_library(
    child
    SHARED
    ${DIR_LIB_SRCS}
)
1
2
3
4
5
6

3.3 添加预编译库(Android6.0版本以后)

在Android6.0及以上版本，使用这种方式添加预编译动态库

# set命令定义一个变量
# CMAKE_C_FLAGS : c的参数，会传递给编译器
# 如果是c++文件，需要用CMAKE_CXX_FLAGS
# -L : 库的查找路径
set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS} -L[SO所在目录]")
1
2
3
4
5

3.4 添加头文件目录

为了确保CMake可以字啊编译时定位头文件，使用include_directories，相当于g++选项中的-l参数。
这样就可以使用#include ，否则需要使用#include "path/xx.h"

# 设置头文件目录
include_directories(<文件目录>)
set(CMAKE_C_FLAGS  "${CMAKE_C_FLAGS} -L[SO所在目录]")
aux_source_directory(. DIR_SRCS)
add_library(
        native-lib
        SHARED
        ${DIR_SRCS}
)
target_link_libraries(native-lib imported-lib)
1
2
3
4
5
6
7
8
9
10

3.5 Build.gradle配置

android {
  	//...
    defaultConfig {
      	//...
        externalNativeBuild {
            cmake {
                //使用的编译器 clang/gcc
                //cmake默认就是 gnustl_static arguments "-DANDROID_TOOLCHAIN=clang","-DANDROID_STL=gnustl_static"
                //指定cflags和cppflags，效果和cmakelist使用一样
                cFlags ""
                cppFlags ""
                //指定需要编译的CPU架构
                abiFilters "armeabi-v7a","arm64-v8a"
            }
        }
    }
    externalNativeBuild {
        cmake {
            //指定CMakeLists.txt文件相较于当前Build.gradle的路径
            path file('src/main/cpp/CMakeLists.txt')
            //设置CMake版本
            version '3.18.1'
        }
    }
    //...
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
