• 【汇编语言王爽】学习笔记p54-p79

    标志寄存器-神秘的第十四个寄存器flag

    axbxcxdx
    sidi
    bpspip
    csssdses
    flag
    按位起作用

    在这里插入图片描述

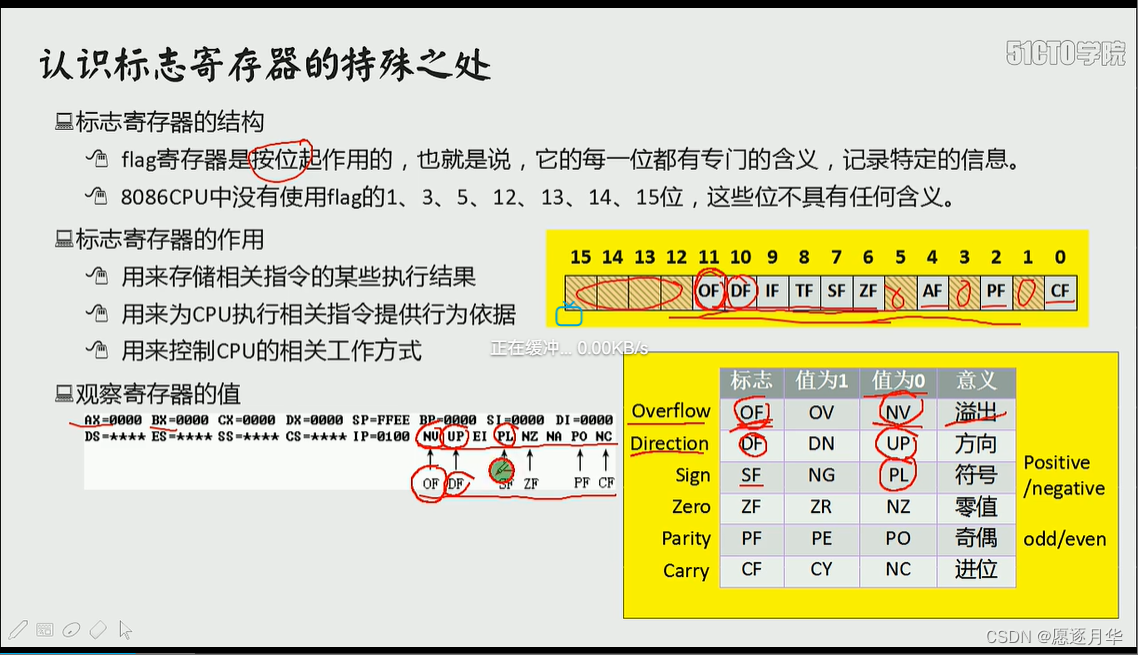

    特殊之处 OF（overflow）1：ov ； 0：nv -溢出

    DF （direction） 1DN 0UP 方向

    SF sign符号 ng pl 1 negative 0positive

    ZF zero零值 zr / nz zero / notzero

    PF Parity奇偶数 1pe 0 po odd/even

    CF carry进位

    在这里插入图片描述

    直接访问flag的方法pushf popf

    在这里插入图片描述

    ZF 结果是零的话 寄存器就zf=1； 很多如add sub mul都会影响zf

    在这里插入图片描述

    PF parityflag - 记录指令执行后结果的所有二进制位中1的个数

    1的个数为偶数个 pf=1
    在这里插入图片描述

    SF - 结果看作有符号数 结果为负数sf=1；

    在这里插入图片描述
    在这里插入图片描述

    见机行事 看作正数负数

    在这里插入图片描述

    CF 进位标志 CF=1 有进位或借位----针对无符号数

    在这里插入图片描述
    在这里插入图片描述

    对比CF–针对无符号数；OF-针对有符号数

    在这里插入图片描述
    在这里插入图片描述

    综合 一条指令可以带来多少标志寄存器的变化

    在这里插入图片描述
    在这里插入图片描述

    带进位的加法指令adc用cf位记录进位值 adc ax，bx-------就这个机制 -感觉别扭 但是往后看大数相加 合理

    在这里插入图片描述

    adc指令应用 大数相加---------分组-低十六位-高十六位 ；地位产生的进位通过adc解决了！

    在这里插入图片描述
    在这里插入图片描述

    128位数相加

    在这里插入图片描述

    特别注意：思考！

    在这里插入图片描述
    不可以！！！还有个目的是cf清零

    不可以！！！ inc di不会影响flag 而add di2 会影响

    sbb—带借位减法指令 sbb ax bx

    在这里插入图片描述

    cmp比较指令 cmp 操作对象1，操作对象2-------二者相减结果不保存----------指令执行后将对flag产生影响—以此确定比较结果

    在这里插入图片描述

    无符号数 例如 相等：zf=1 ； 不等于 zf=0 ；小于：cf = 0；

    在这里插入图片描述
    在这里插入图片描述

    条件转移指令 jxxx标号-----套路je：jump equal 结果相等跳转

    在这里插入图片描述
    在这里插入图片描述

    条件转移指令的使用—直接考虑cmp和jxxx指令配合出来的逻辑含义就可以了----------例如：cmp ah，bh je sadd ah，bh jmp short ok

    在这里插入图片描述
    在这里插入图片描述

    条件转移指令的应用–本质 转移–修改ip； 和cmp配合使用cmp改变标志位

    双分支结构的实现—对比c语言

    在这里插入图片描述

    统计8的数量

    在这里插入图片描述

    DF方向标志位和段传送—

    原本方法：mov ax ，【si】
    mov【di】，ax
    add si，2
    add di，2
    在这里插入图片描述
    更简洁方法

    DF=0：每次操作后si di 递增

    在串处理指令中，控制每次操作后si di的增减 ； 对DF位进行设置的指令：cld df=0；std df=1；

    在这里插入图片描述
    在这里插入图片描述

    rep指令 —根据cx重复执行后面的指令-------常常与串传送指令搭配 rep movsb

    在这里插入图片描述

    在这里插入图片描述

    中断—导学------精华

    在这里插入图片描述

    在这里插入图片描述

    移位指令

    逻辑左移：影响cf 和cf一起左移 补零
    循环左移 影响cf 但是后面也得加上移出去的那个数
    算数左移
    在这里插入图片描述
    在这里插入图片描述
    shl
    sal
    rcl

    惯常用法：逻辑左移乘法

    在这里插入图片描述

    显示的原理—屏幕的内容=显存中的数据

    在这里插入图片描述

    显示缓冲区 每个两个字节，一行八十个-----一行160字节

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    显示想显示的东西 不同颜色

    在这里插入图片描述

    标号

    在这里插入图片描述


    改进
    在这里插入图片描述

    在这里插入图片描述

    改进：标号法a: db 1,2,3,4 ； 然后 用这个数据 就直接 mov si ，offset a ； 随后 做各种操作就直接cs：【si】

    更加改进： 去掉：的数据标号 adb 1，2，3，4，后面就直接 mov si，0 ；然后直接操作 a【si】像数组一样

    在这里插入图片描述

    a db 1,2,3,4,5,6,7,8; b dw 0 其中 b代表地址为code：8，长度为字的内存单元—还表明了长度！

    在这里插入图片描述

    常用方式 数据段中用数据标号

    注意：a db 1，2，3，4，5，…---------a相当于保存开始的地址—也就是指针； c dw offset a，offset b； c还是指针，相当于指针的指针；

    在这里插入图片描述

    在这里插入图片描述

    数据的直接定址表----最简方案 查表 做成一个表 直接要啥给啥

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    利用表 在两个数据集合之间建立一种映射关系

    在这里插入图片描述

    在这里插入图片描述

    定址表 – 空间换时间

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    代码的直接定址表—

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    中断-内（INT）-外（键盘等）

    在这里插入图片描述

    0： 除法错误div除法溢出；1：单步 4：into 溢出中断； n INT指令 下面举例

    13，10表示回车换行； $结束符号

    int 21h中断—然后看ax里面，ax里面是ah是9，执行九号操作 去显示那个ds：dx–然后是里面是显示helloworld

    hello world的写法

    在这里插入图片描述
    在这里插入图片描述

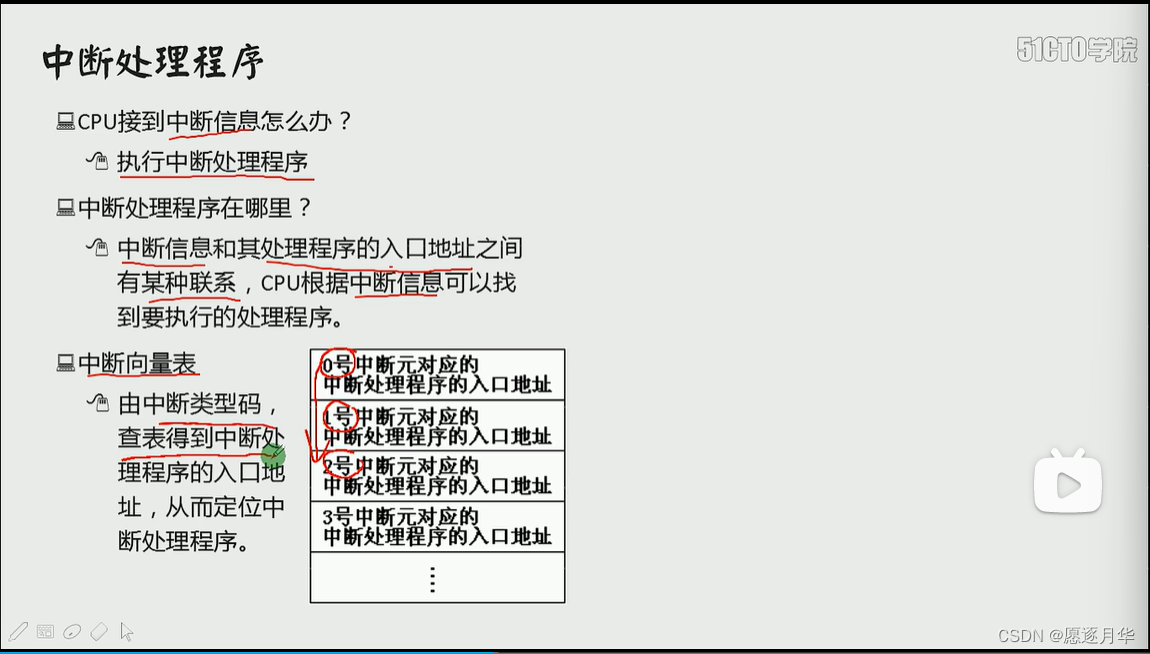

    cpu接到中断信息 去执行中断处理程序–需要改变cs：ip------根据中断信息去找中断处理程序-----查中断向量表

    在这里插入图片描述

    8086cpu的中断向量表—找cs：ip

    在这里插入图片描述
    在这里插入图片描述

    案例 0号中断

    在这里插入图片描述
    在这里插入图片描述

    中断过程—cpu硬件自动完成，用终端类型码找到中断向量，并用它设置cs：ip80

    8086CPU中断过程1.从中断中获取中断类型码2.标志寄存器的值入栈----中断过程重要改变标志寄存器的值，需要先行保护。3设置标志寄存器的第八位tf和第九位if的值为0.4cs内容入栈5ip内容入栈6从中断向量表中读取中断处理程序的入口地址，设置cs：ip

    在这里插入图片描述

    编制中断处理程序----常驻内存

    在这里插入图片描述

    自己编织中断处理程序–除法错误为例

    在这里插入图片描述

    do0子程序–自己制作

    在这里插入图片描述

    把自己的程序安装到内存里面 再把这个地址写道中断向量表

    在这里插入图片描述

    用内存复制的那个程序指令----从si 复制到 di----串传送-----长度–offset do0end-offset do0

    在这里插入图片描述

    在这里插入图片描述

    设置中断向量表 就是把内存那个地方改一下数值

    在这里插入图片描述

    小结！！！

    在这里插入图片描述

    常驻内存程序编制-----套路-----由自己安装到内存的指定区域的代码和数据

    在这里插入图片描述
    如果是haike呢–她骗人安装他的程序，然后运行。他的程序把自己的脏东西串传送到内存某个地方，然后触发中断，让自己的脏东西获得cpu运行，然后就可以显示自己的东西了。或者简单点，别人运行他的程序，他就直接开始干活了，脏东西挥洒了
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    单步中断–寄存器flag—TF trap flag ，tf=1每条指令执行后产生陷阱，由系统控制计算机，当tf=0，cpu正常工作，不产生陷阱

    if interrupt flag 当if=1，允许cpu相应可屏蔽中断请求,if=0关闭中断

    在这里插入图片描述
    在这里插入图片描述

    中断不响应情况

    在这里插入图片描述

    原因–设置ss：sp强制要求连续完成 以此保证栈的准确正确

    在这里插入图片描述

    int n引发中断

    在这里插入图片描述
    在这里插入图片描述

    疑问 什么时候if tf恢复？

    @

    int指令调动子程序，此子程序就是中断处理程序简称 中断例程 ------可以自定义中断例程来实现特定功能

    具体7ch 存在0000：7ch*4这个地方

    在这里插入图片描述

    中断例程 参数：放在ax里面可以

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    出入栈 操作一一对应，执行irep返回的时候意义出栈

    在这里插入图片描述

    中断例程2

    在这里插入图片描述
    在这里插入图片描述

    bios 和 dos中断处理

    bios–在系统版的rom存放–容量8KB，地址从FE000H开始

    在这里插入图片描述

    BIOS要做硬件系统的检测和初始化工作，外部中断和内部终端的中断例程也在里面 对于硬件设备进行io的中断例程，还有和其他硬件操作的中断例程 里面都有---------ddr3八脚直接式BIOS芯片

    bios 如此好 解放了大量程序员工作 不去理解底层

    在这里插入图片描述

    BIOS-比如显示内容 必须要算 推算了解显示的内存区域在哪里

    在这里插入图片描述

    bios的10h中断，（ah）=2调用第十号h终端的2耗子程序没设置光标位置

    （ah）=9 调用10h中断的9号子程序 在光标位置显示字符

    bios调用两个中断完成 显示高亮闪烁a

    在这里插入图片描述

    直接BIOS终端手册-----例子

    在这里插入图片描述
    在这里插入图片描述

    汇编还有DOS中断–强大

    在这里插入图片描述
    在这里插入图片描述

    小结-bios，dos中断

    在这里插入图片描述
    在这里插入图片描述

    程序返回 int 21H DOS中断例程----其实就是mov ax，4c00h int 21h

    显示高亮a 方便的 dos中断例程！！牛逼

    在这里插入图片描述

    Bios和dos中断例程的安装过程

    在这里插入图片描述

    端口的读写–声音为例： out in 等指令

    在这里插入图片描述

    in al 61h 这条指令为例实际上就是控制 设备控制器（61h）

    在这里插入图片描述
    在这里插入图片描述

    在这里插入图片描述

    注意 端口-------就是外部设备

    cpu可以访问三种东西，十四个寄存器，内存单元，端口—就—外部设备-------各种网卡 显卡。。主板上的接口芯片。

    在这里插入图片描述

    各种芯片都有寄存器，由cpu读写

    cpu把各个寄存器当作端口统一编制，某几个地址对应一个设备

    端口读写就用in out来操作

    在这里插入图片描述

    端口的读写，cpu地址线选中芯片寄存器，cpu发出控制线的读命令，然后通过数据线送进cpu数据

    在这里插入图片描述

    精彩！

    在这里插入图片描述
    在这里插入图片描述

    IO端口分配–共

    在这里插入图片描述
    在这里插入图片描述

    in out只能用ax或者al来存放端口读入数据或者发送的数据

    # CMOS RAM芯片—包含一个实时钟（电子表）和一个128个存储单元的ram存储器------这个128B的ram里面存内部实时钟 系统配置信息，相关的程序（用于开机时配置系统信息）

    在这里插入图片描述

    这块ram靠电池供电 不丢失信息—芯片由70h 71h端口读写-------70h提供地址 71提供数据

    在这里插入图片描述提取CMOS RAM存储的时间信息

    提取cmos ram时间 信息 —时间信息用BCD码存放的-------

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    外设的连接和中断

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    外中断—可屏蔽中断-cpu检测到可屏蔽终端信息的时候如果IF=1那么cpu执行完当前指令后响应中断 引发中断过程，IF=0那么不响应可屏蔽中断

    不可屏蔽中断 必须相应的外中断，cpu检测到不可屏蔽信息是 ，执行完当前指令后立即响应，引发终端过程，

    对于8086。不可屏蔽中断的中断类型码固定为2

    在这里插入图片描述
    在这里插入图片描述

    外中断处理过程–1.取中断类型吗 对比内部终端 cpu内部自己生产 2. 标志寄存器入栈 置if0 tf0如果中断过程中想要处理可屏蔽中断 可以用指令将if置为1 3 csip入栈 4 转去处理中断处理

    不可频闭终端： 标志寄存器入栈if=0tf=0；注意csip入栈，3ip=（8），cs=（0ah）

    注意 不可屏蔽中端中断值固定为2

    注意8086 设置if指令 sti set if为1，cli clear 清理为0

    在这里插入图片描述

    PC键盘的处理过程----1键盘输入2引发9号中断3执行int9中断例程

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    在这里插入图片描述

    pc机键盘的处理过程-引发终端

    在这里插入图片描述

    bios 键盘缓冲区在内存 能存放十五个键盘输入 用一个字存 高位的前半个字放扫描码 低位放字符码 也就是ascii码

    在这里插入图片描述

    控制键 切换键 处理就是 用内存的一个字节0040：17这个地方一个字节来存放键盘键盘状态---------键盘状态

    在这里插入图片描述

    执行int 9--------读出60h端口中的扫描码—根据扫描码分情况对待—如果自福建的扫描码，就把他的字符码送到内存的bios键盘缓冲区

    如果控制键的扫描码 就将其转变为状态字节就那个 字节里面–内存的 写入内存中存储状态字节的单元然后对键盘系统进行县官的控制

    在这里插入图片描述
    在这里插入图片描述

    实例 输入a处理过程

    在这里插入图片描述
    在这里插入图片描述

    定制键盘输入处理----int9 中断例程----满足个性需求

    在这里插入图片描述

    依次显示a-z

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    按下esc后改变现实颜色–

    在这里插入图片描述
    在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    按下esc改变颜色的实现—v1.0

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    改写中断例程-以int9 为例-------和定制处理不同，常驻内存，更加持久-------设备底层技术常用

    在这里插入图片描述

    在这里插入图片描述

    很享受的感觉

    @ 如何操作外部设备

    键盘操作为例

    在这里插入图片描述

    对键盘输入的处理的int9h中断和int 16h中断

    在这里插入图片描述

    输入引发的动作

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    读出来 —程序员用 int16h–来做—16字 用环形队列 可存储扫描15个按键扫描码----（因为是环形的留一个判空–数据结构）

    在这里插入图片描述

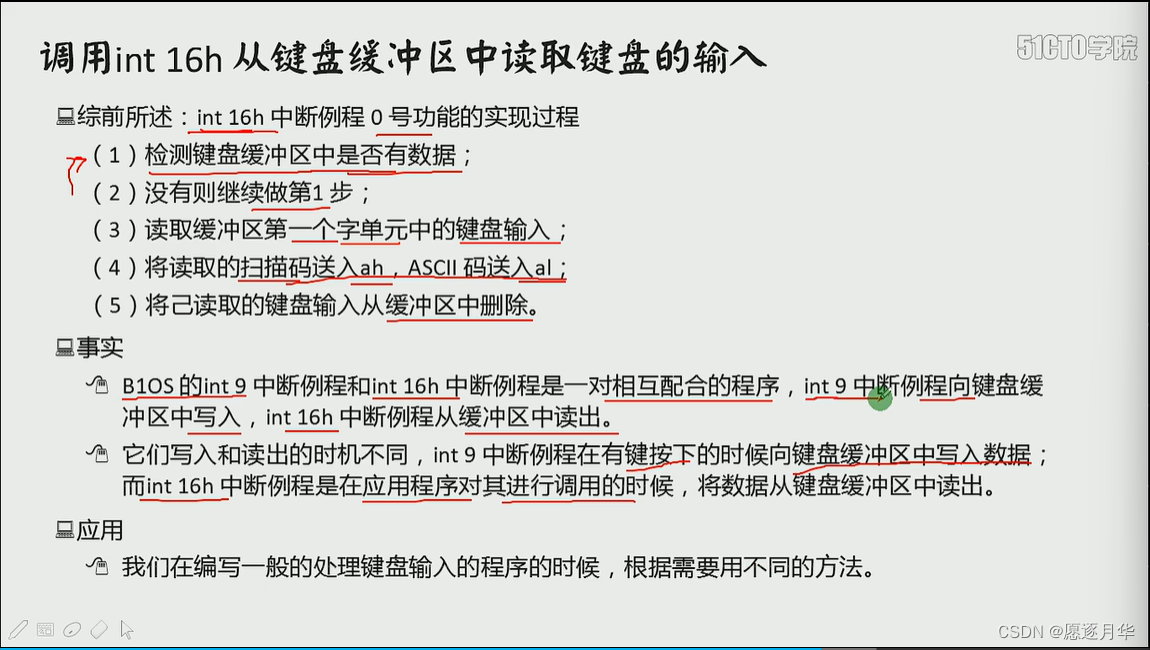

    小结 调用16h从缓冲区读数据------int 9 和int 16是相互配合的程序------软硬件搭配 9是硬件------16软件来做

    在这里插入图片描述
    在这里插入图片描述

    应用实例 用键盘输入更改屏幕颜色

    在这里插入图片描述
    在这里插入图片描述

    应用 字符串输入

    在这里插入图片描述
    在这里插入图片描述

    程序的处理过程

    在这里插入图片描述
    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    磁盘读写----硬盘，-------

    在这里插入图片描述

    BIOS提供磁盘的直接服务 int13h

    在这里插入图片描述

    用BIOS 对 磁盘进行读操作 int13h

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    卧槽 从扇区，磁道，面都有规定—如 读取c盘 0面 1扇区的内容到0：200--------还有磁头号 驱动器号—是硬盘还是软盘

    写操作

    在这里插入图片描述

    dos中断对磁盘文件的支持 int 21h

    在这里插入图片描述

    dos中断对文件操作非常强大-------比c语言提供的强大很多--------用指定的驱动器和路径创建一个新目录---------用手册

    在这里插入图片描述

    让计算机唱歌最后--------

    在这里插入图片描述
    在这里插入图片描述

    相关硬件以及控制--------主要有芯片8253和 芯片8255

    在这里插入图片描述

    8253芯片（定时/计数器）的设置

    在这里插入图片描述

    注意：8253初始化 --就这样设置—ax放唱歌的频率值（大致是）8255（并行io）控制扬声器的开关------------这两个芯片的驱动 都是通过端口操作进行的

    在这里插入图片描述

    音符和发音频率的对应关系 对应这个 让计算机唱歌

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
