前 言

本篇内容主要讲解Ompal138+Spartan-6 FPGA开发板的硬件部分，其中包含了FPGA、CPU、FLASH、接口与串口，以及连接器和开关等，希望对嵌入式开发的相关用户有所帮助。由于文章篇幅过长不易阅读，故分为上下两篇展示，本篇为下文，硬件资料讲解包含有SATA硬盘接口、触摸屏接口、视频输出接口以及SD卡接口等。

核心板采用高密度8层板沉金无铅设计工艺，尺寸为66mm*38.6mm，板载3路高转换率DC-DC核心电压转换电源芯片，实现了系统的低功耗指标，精密、原装进口的B2B连接器引出全部接口资源，以便开发者进行快捷的二次开发使用。评估底板采用四层无铅沉金电路板设计，为了方便用户学习开发参考使用，评估板引出了各种常见的接口。

LCD触摸屏接口

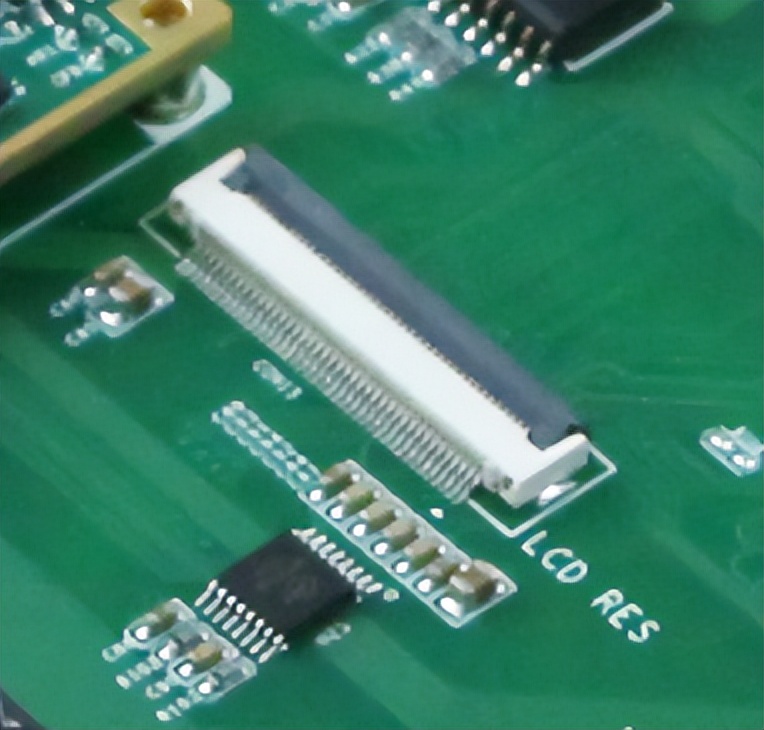

CON15是LCD电阻触摸屏接口，为40pin FFC连接器，间距为0.5mm。LCD接口座中包含了常见LCD所用的全部控制信号（行场扫描、时钟和使能等）。其中，1、2、3、4引脚为触摸屏信号，接口定义如下图所示：

图 39
