Sigrity仿真之POWER DC操作步骤

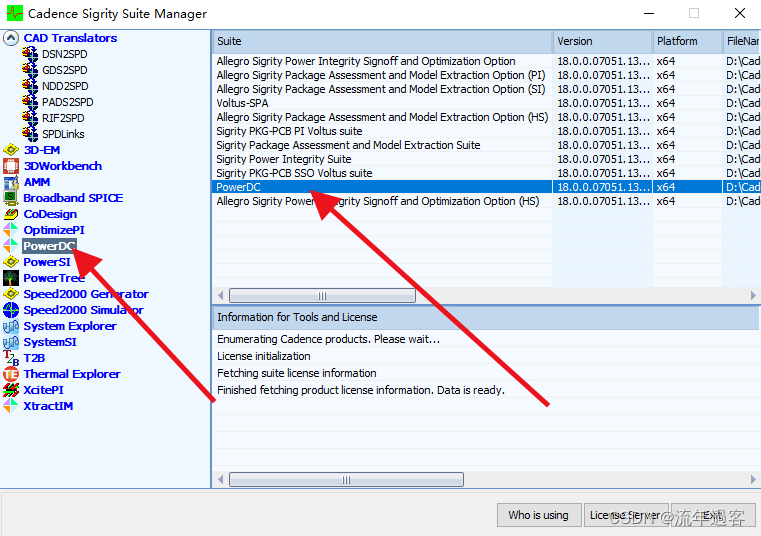

1、当安装好了Cadence sigrity之后，在电脑中找到cadence sigrity suite manager. 然后找到powerDC，双击右边窗口中的PowerDC。

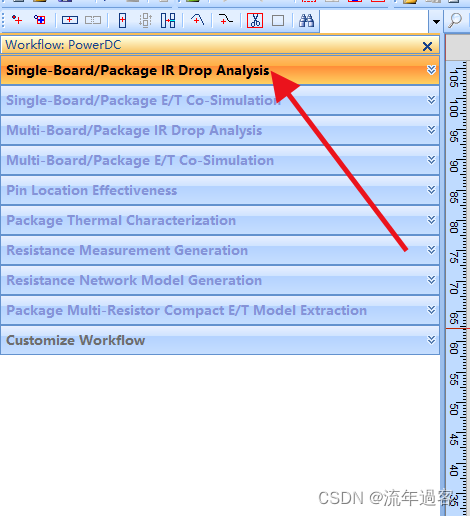

2、在左边的工作流程中找到单板直流压降分析：

3、PCB格式转换：这里需要注意的是powerDC和powerSI使用的layout文件都是spd格式，当我们用allegro画好了pcb文件，它是brd后缀的，需要通过下面的插件进行转换：

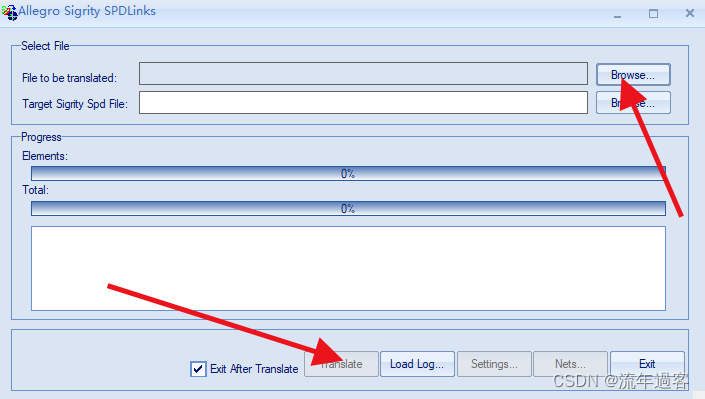

找到brd文件的位置，然后转换为spd文件，直接点击translate：

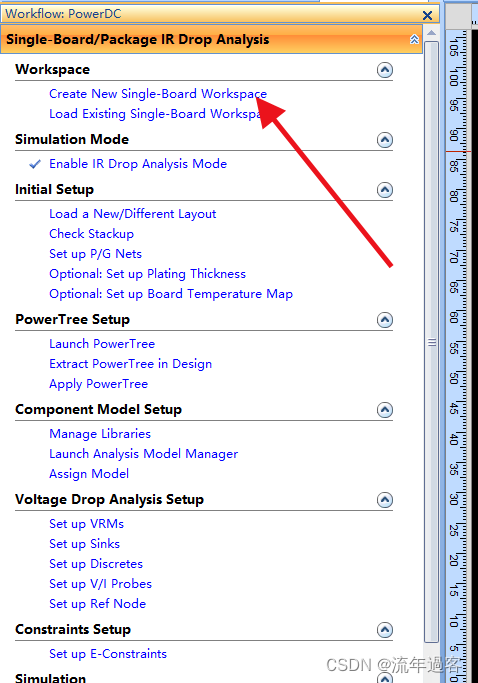

4、在powerDC中，首先create一个workspace：

然后导入刚刚转换成功的spd文件：
