• Vue2.0+AntvX6—边 Edge


    创建边

    方式一:构造函数

    X6 的 Shape 命名空间中内置 Edge、DoubleEdge、ShadowEdge 三种边,可以使用这些边的构造函数来创建边。

    import { Shape } from '@antv/x6'

    // 创建边
    const edge = new Shape.Edge({
      source: rect1,
      target: rect2,
    })

    // 添加到画布
    graph.addEdge(edge)

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10

    也可以先创建边,然后调用边提供的方法来设置边的源节点、目标节点、样式等。

    const edge = new Shape.Edge()

    edge
      .setSource(rect1)
      .setTarget(rect2)

    graph.addEdge(edge)

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7

    方式二:graph.addEdge

    还可以使用 graph.addEdge 方法来创建边并添加边到画布,推荐大家使用这个便利的方法。

    const rect = graph.addEdge({
      shape: 'edge', // 指定使用何种图形,默认值为 'edge'
      source: rect1,
      target: rect2,
    })

    • 1
    • 2
    • 3
    • 4
    • 5

    选项

    属性名类型默认值描述
    sourceTerminalDataundefined源节点或起始点
    targetTerminalDataundefined目标节点或目标点
    verticesPoint.PointLike[]undefined路径点
    routerRouterDataundefined路由
    connectorConnectorDataundefined连线
    labelsLabel[]undefined标签
    defaultLabelLabel默认标签默认标签

    source/target

    graph.addEdge({
      source: rect1, // 源节点
      target: rect2, // 目标节点
    })

    graph.addEdge({
      source: 'rect1', // 源节点 ID
      target: 'rect2', // 目标节点 ID
    })

    graph.addEdge({
      source: { cell: rect1, port: 'out-port-1' },  // 源节点和链接桩 ID
      target: { cell: 'rect2', port: 'in-port-1' }, // 目标节点 ID 和链接桩 ID
    })

    graph.addEdge({
      source: 'rect1',            // 源节点 ID
      target: { x: 100, y: 120 }, // 目标点
    })

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19

    需要注意的是,当源/目标是画布上的点时,需要开启 allowBlank 选项(默认已经开启)才能生效。

    const graph = new Graph({
      connecting: {
        allowBlank: true,
      },
    })

    • 1
    • 2
    • 3
    • 4
    • 5

    vertices

    路径点。边从起始点开始,按顺序经过路径点,最后到达终止点。

    graph.addEdge({
      source: rect1,
      target: rect2,
      vertices: [
        { x: 100, y: 200 },
        { x: 300, y: 120 },
      ],
    })

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8

    在这里插入图片描述

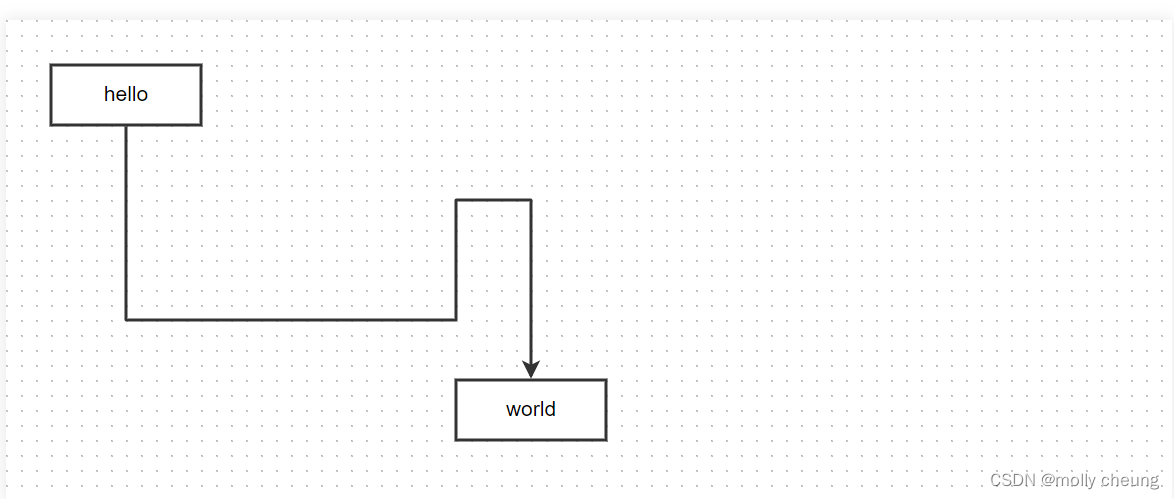

    router

    路由 router 将对 vertices 进一步处理,并在必要时添加额外的点,然后返回处理后的点。例如,经过 orth 路由处理后,边的每一条链接线段都是水平或垂直的。

    graph.addEdge({
      source: rect1,
      target: rect2,
      vertices: [
        { x: 100, y: 200 },
        { x: 300, y: 120 },
      ],
      router: 'orth',
      // 或
      // router: {
      //   name: 'orth',
      // },
    })

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13

    在这里插入图片描述
    路由都是通过注册的方式注册到 X6 中,使用时只需要提供路由名称 name 和 参数 args 即可,不需要参数 args 时可以使用省略写法。

    X6 默认提供了以下几种路由,点击下面的链接查看每种路由的使用方式。
    normal
    orth
    oneSide
    manhattan
    metro
    er

    connector

    链接器 connector 将路由 router 返回的点加工成渲染边需要的 pathData。例如,rounded 连接器将连线之间的倒角处理为圆弧倒角。

    graph.addEdge({
      source: rect1,
      target: rect2,
      vertices: [
        { x: 100, y: 200 },
        { x: 300, y: 120 },
      ],
      router: 'orth',
     connector: 'rounded',
      // 或
      // connector: {
      //   name: 'rounded',
      // },
    })

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14

    在这里插入图片描述

    X6 默认提供了以下几种连接器,点击下面的链接查看每种连接器的使用方式。
    normal
    rounded
    smooth
    jumpover

    labels

    标签。
    用于设置标签文本、位置、样式等。通过数组形式支持多标签,labels 指定的每一项都将于 defaultLabel 进行 merge 后使用。

    const edge = graph.addEdge({
      source: rect1,
      target: rect2,
      labels: [
        {
          attrs: { label: { text: 'edge' } },
        },
      ],
    })
    // 或
    const edge = graph.addEdge({
      source: rect1,
      target: rect2,
      labels: ['edge'], // 通过 labels 可以设置多个标签,当只设置标签文本是可以简化为此写法
    })
    // 或
    const edge = graph.addEdge({
      source: rect1,
      target: rect2,
      label: 'edge', // 通过 label 设置单个标签,当只设置标签文本是可以简化为此写法
    })

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21

    也可以调用 edge.setLabels() 和 edge.appendLabel() 来设置和添加标签。

    // 设置标签
    edge.setLabels([{
      attrs: { label: { text: 'edge' } },
    }])
    // 或
    edge.setLabels(['edge'])

    // 添加单个标签
    edge.appendLabel({
      attrs: { label: { text: 'edge' } },
    })
    // 或
    edge.appendLabel('edge')

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13

    在这里插入图片描述

    defaultLabel

    默认标签。通默认标签可以简化标签配置项,labels 指定的每一项都将于 defaultLabel 进行 merge 后使用。

    定制样式 Attrs

    例如,Shape.Edge 边定义了 ‘line’(代表 元素)和 ‘wrap’(代表透明的 元素,用于响应交互)两个选择器。我们在创建边时可以像下面这样定义边的样式。

    graph.addEdge({
      source: { x: 100, y: 40 },
      target: { x: 400, y: 40 },
      attrs: {
        line: {
          stroke: "#7c68fc", // 指定 path 元素的填充色
        },
      },
    })

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9

    在这里插入图片描述

    使用箭头 Marker

    定义了 sourceMarker 和 targetMarker 两个特殊属性来为边定制起始和终止箭头。例如,对 Shape.Edge 我们可以通过 ‘line’ 选择器来指定起始和终止箭头。

    内置箭头

    X6 提供了以下几种内置箭头,使用时只需要指定箭头名和参数(可省略)即可。
    block
    classic
    diamond
    cross
    async
    path
    circle
    circlePlus
    ellipse

    edge.attr({
      line: {
        sourceMarker: 'block', // 实心箭头
        targetMarker: {
          name: 'ellipse', // 椭圆
          rx: 10, // 椭圆箭头的 x 半径
          ry: 6,  // 椭圆箭头的 y 半径
        },
      },
    })

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10

    在这里插入图片描述

    自定义箭头

    可以通过 tagName 指定的 SVG 元素来渲染箭头,例如下面我们使用 元素来渲染箭头,箭头默认继承边的填充色 fill 和边框色 stroke。

    edge.attr({
      line: {
        sourceMarker: {
          tagName: 'path',
          d: 'M 20 -10 0 0 20 10 Z',
        },
        targetMarker: {
          tagName: 'path',
          fill: 'yellow',  // 使用自定义填充色
          stroke: 'green', // 使用自定义边框色
          strokeWidth: 2,
          d: 'M 20 -10 0 0 20 10 Z',
        },
      },
    })

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15

    起始箭头和终止箭头使用了相同的 ‘d’ 属性,这是因为我们会自动计算箭头方向,简单来说,我们在定义箭头时,只需要定义一个向左指向坐标原点的箭头即可。
    在这里插入图片描述
