RISC-V 指令学习笔记（基于CH32V103）

RISC-V 指令学习笔记（基于CH32V103）

最近学习 RISC-V 指令，参考书籍、博客：

• RISC-V Reader Chinese v2p1

• RISC-V 指令格式和6种基本整数指令

学习过程中使用 CH32V103 RV32 架构的单片机进行一些指令的使用复现，加强记忆！

一、指令结构分类

以 32 位 RV 架构 CPU 为例子，从 CPU 级别看来，各种指令就是 32 位的一串数字，这 32 位的数字按照存储数据的位结构，具体可以分为 6 类：

关于 6 种指令的说明，参考博客内的总结：

• R-typed

  R-typed 指令是最常用的运算指令，具有三个寄存器地址，每个都用 5bit 的数表示。指令的操作由 7 位的 opcode、7 位的 funct7 以及 3 位的 funct3 共同决定的。R-typed 是不包含立即数的所有整数计算指令，一般表示寄存器-寄存器操作的指令。

• I-typed

  I-typed 具有两个寄存器地址和一个立即数，其中一个是源寄存器 rs1，一个是目的寄存器 rd，指令的高 12 位是立即数。指令的操作仅由 7 位的 opcode 和 3 位的funct3两者决定。值得注意的是，在执行运算时需要先把 12 位立即数扩展到 32 位之后再进行运算。I-typed 指令相当于将 R-typed 指令格式中的一个操作数改为立即数。一般表示短立即数和访存 load 操作的指令。

• S-typed

  S-typed 的指令功能由 7 位 opcode 和 3 位 funct3 决定，指令中包含两个源寄存器和指令的imm[31:25]和 imm[11:7]构成的一个12位的立即数，在执行指令运算时需要把12 位立即数扩展到 32 位，然后再进行运算，S-typed 一般表示访存 store 操作指令，如存储字(sw)、半字(sh)、字节(sb)等指令。

• B-typed

  B-typed 的指令操作由 7 位 opcode 和 3 位 funct3 决定，指令中具有两个源寄存器和一个 12 位的立即数，该立即数构成是指令的第32位是 imm[12]、第7位是imm[11]、25 到 30 是 imm[10:5]、8 到 11 位是 imm[4:1]，同样的，在执行运算时需要把12 位立即数扩展到 32 位，然后再进行运算。B-typed 一般表示条件跳转操作指令，如相等(beq)、不相等(bne)、大于等于(bge)以及小于(blt)等跳转指令。

• U-typed

  U-typed 的指令操作仅由 7 位 opcode 决定，指令中包括一个目的寄存器 rd 和高20 位表示的 20 位立即数。U-typed 一般表示长立即数操作指令，例如 lui 指令，将立即数左移 12 位，并将低 12 位置零，结果写回目的寄存器中。

• J-typed

  J-typed 的指令操作由 7 位 opcode 决定，与 U-typed 一样只有一个目的寄存器 rd和一个 20 位的立即数，但是 20 位的立即数组成不同，即指令的 31 位是 imm[20]、 12 到 19 位是 imm[19:12]、20 位是 imm[11]、21 到 30 位是 imm[10:1]，J-typed 一般表示无条件跳转指令，如 jal 指令。

二、寄存器功能

了解了 RV32 的指令结构分类后，我们来看一下 RV32 架构的寄存器分配情况，RV32 有 32 个寄存器，这 32 个寄存器的定义如下：其中 ABI 是寄存器的二进制接口的名称，可以在汇编中使用。

除了上面的寄存器外，还有个 pc 指针指向程序运行地址！了解完指令结构和架构寄存器的分工后，我们了解一下指令的功能分类~

三、加载存储指令

加载存储指令用于对寄存器进行数据的加载和保存操作，主要有以下几个

• lb rd,offset(rs1)：从地址为寄存器rs1的值加offset的主存中读一个字节，符号扩展后存入rd
• lh rd,offset(rs1)：从地址为寄存器rs1的值加offset的主存中读半个字，符号扩展后存入rd
• lw rd,offset(rs1)：从地址为寄存器rs1的值加offset的主存中读一个字，符号扩展后存入rd
• lbu rd,offset(rs1)：从地址为寄存器rs1的值加offset的主存中读一个无符号的字节，零扩展后存入rd
• lhu rd,offset(rs1)：从地址为寄存器rs1的值加offset的主存中读半个无符号的字，零扩展后存入rd
• lwu rd,offset(rs1)：从地址为寄存器rs1的值加offset的主存中读一个无符号的字，零扩展后存入rd
• sb rs1,offset(rs2)：把寄存器rs1的值存入地址为寄存器rs2的值加offset的主存中，保留最右端的8位
• sh rs1,offset(rs2)：把寄存器rs1的值存入地址为寄存器rs2的值加offset的主存中，保留最右端的16位
• sw rs1,offset(rs2)：把寄存器rs1的值存入地址为寄存器rs2的值加offset的主存中，保留最右端的32位

编程示例：

my_test:
	li t0, 0x20000000
	li t4, 0x12345678
	sw t4, 0x0(t0)
	lb t1, 0x0(t0)
	lh t2, 0x0(t0)
	lw t3, 0(t0)
	sb t4, 4(t0)
	sh t4, 8(t0)
	sw t4, 12(t0)
	j .
1
2
3
4
5
6
7
8
9
10
11

读取立即数 0x20000000 地址 (SRAM 地址 )到 t0，把 0x12345678 赋值给 t4 ，把 t4 的值保存到以 t0 值位地址的位置上，依次调用 lb、lh、lw 来读取，然后在调用 sb sh sw 将数据存放到 SRAM 上。

li 是立即数操作伪指令，因为立即数的操作是一些指令的合成，因为立即数操作使用频次较高，所以编译器将其缩减为 li，关于伪指令我在末尾会提到。

实验结果如下：

寄存器值：

Name : t0
	Hex:0x20000000
	Decimal:536870912
	Octal:04000000000
	Binary:100000000000000000000000000000
	Default:536870912

Name : t1
	Hex:0x78
	Decimal:120
	Octal:0170
	Binary:1111000
	Default:120

Name : t2
	Hex:0x5678
	Decimal:22136
	Octal:053170
	Binary:101011001111000
	Default:22136

Name : t3
	Hex:0x12345678
	Decimal:305419896
	Octal:02215053170
	Binary:10010001101000101011001111000
	Default:305419896
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

SRAM 存放值：

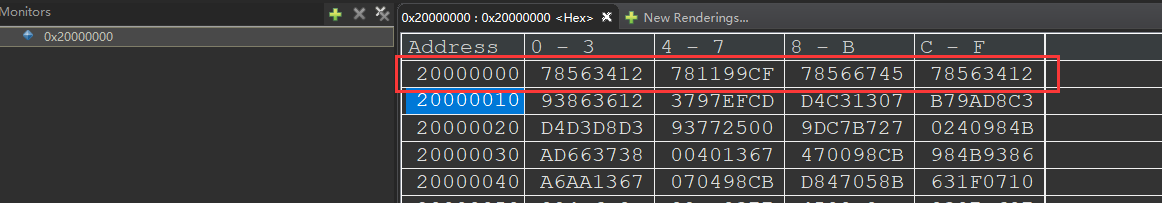

因为 CH32 是大端存储，高字节在低地址，所以每个 byte 存储的数据位置相反，关于大端小端可以参考我之前的文章：内存大小端

四、算数运算指令

首先是寄存运算功能：加减乘除

• add rd,rs1,rs2：将寄存器rs1与rs2的值相加并写入寄存器rd

编写代码测试指令：

	li t1, 12
	addi t2, t1, 4
1
2

给 t1 寄存器赋值 12，加上立即数 4 到 t2，编译运行查看结果

• addi rd,rs1,imm：将寄存器rs1的值与立即数imm相加并存入寄存器rd

在将 t2 寄存器的值和 t1 寄存器相加，结果保存到 t2：

	add t2, t2, t1
1

运行结果：

• sub rd,rs1,rs2：将寄存器rs1与rs2的值相减并写入寄存器rd

	li t3, 4
	sub t2, t2, t3
1
2

然后给 t3 赋值 4，使用 t2 寄存器的值减去 t3，结果保存到 t2，运行结果：

• mul rd,rs1,rs2：将寄存器rs1与rs2的值相乘并写入寄存器rd

	mul t1, t1, t3
1

将 t1 和 t3 的值相乘存储到 t1，运行现象：

• div rd,rs1,rs2：将寄存器rs1除以寄存器rs2的值，向零舍入并写入寄存器rd

	div t4, t1, t3
1

再将 t1 除以 t3，结果保存到 t4，运行现象：

• rem rd, rs1, rs2：寄存器 rs1 除以寄存器 rs2 的值，向 0 舍入，都视为 2 的补码，余数写入 rd 寄存器

	rem t4, t1, t3
1

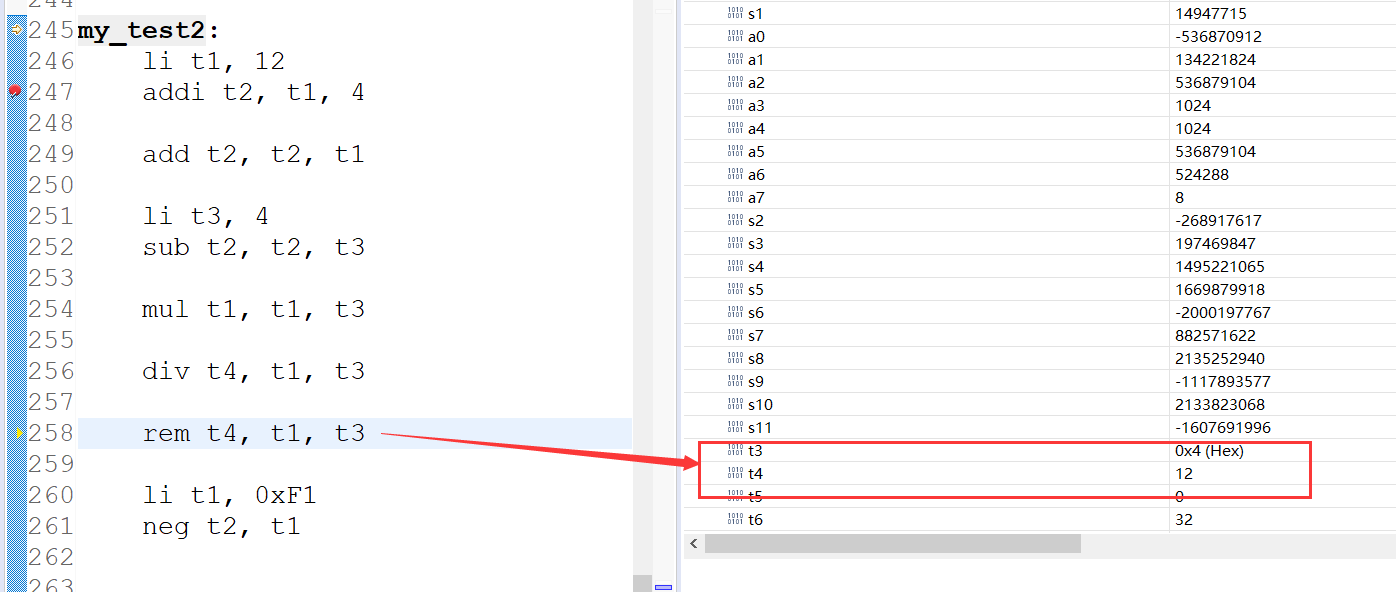

将 t1 除以 t3 取余数，运行现象：

• neg rd, rs2：把寄存器 rs2 的值的二进制补码写入 rd 寄存器

	li t1, 0xF1
	neg t2, t1
1
2

将 t1 的补码保存到 t2，运行结果：

五、移位指令

• sll rd,rs1,rs2：将寄存器rs1的值左移寄存器rs2的值这么多位，并写入寄存器rd

  li t2, 0x000F0000
  li t3, 4
  sll t1, t2, t3

将 0x000F0000 逻辑左移四位：

• slli rd,rs1,imm：将寄存器rs1的值左移立即数imm的值这么多位，并写入寄存器rd

slli t1, t2, 8
1

将 0x000F0000 逻辑左移8位：

• srl rd,rs1,rs2：将寄存器rs1的值逻辑右移寄存器rs2的值这么多位，并写入寄存器rd

srl t1, t2, t3
1

将 0x000F0000 逻辑右移4位：

• srli rd,rs1,imm：将寄存器rs1的值逻辑右移立即数imm的值这么多位，并写入寄存器rd

srli t1, t2, 8
1

将 0x000F0000 逻辑右移8位：

• sra rd,rs1,rs2：将寄存器rs1的值算数右移寄存器rs2的值这么多位，并写入寄存器rd

算数偏移，往左相对于乘以 2，往右相对于除以 2，该方式下会将符号位带入计算

li t2, -128
sra t1, t2, t3
1
2

逻辑右移 4 位，相对于除以 16，符号位不变，得到 -8：

• srai rd,rs1,imm：将寄存器rs1的值算数右移立即数imm的值这么多位，并写入寄存器rd

srai t1, t2, 8
1

逻辑右移 8 位，相对于除以 128，符号位不变，得到 -1：

六、逻辑操作指令

• and rd,rs1,rs2：将寄存器rs1与rs2的值按位与并写入寄存器rd

	li t1, 0b0A # 0000 1010
	li t2, 0x06 # 0000 0110
	and t3, t1, t2
1
2
3

执行结果：

• andi rd,rs1,imm：将寄存器rs1的值与立即数imm的值按位与并写入寄存器rd

	andi t3, t1, 0x0F
1

执行结果：

• or rd,rs1,rs2：将寄存器rs1与rs2的值按位或并写入寄存器rd

	or t3, t1, t2
1

执行结果：

• ori rd,rs1,imm：将寄存器rs1的值与立即数imm的值按位或并写入寄存器rd

	ori t3, t1, 0x0F
1

执行结果：

• xor rd,rs1,rs2：将寄存器rs1与rs2的值按位异或（相异为1，相同为0）并写入寄存器rd

	xor t3, t1, t2
1

执行结果：

• xori rd,rs1,imm：将寄存器rs1的值与立即数imm的值按位异或并写入寄存器rd

	xori t3, t1, 0x0F
1

执行结果：

七、跳转指令

7.1 条件跳转

条件跳转是满足设置条件的情况下进行跳转：

• beq rs1,rs2,lable：若rs1的值等于rs2的值，程序跳转到lable处继续执行

• bne rs1,rs2,lable：若rs1的值不等于rs2的值，程序跳转到lable处继续执行

• blt rs1,rs2,lable：若rs1的值小于rs2的值，程序跳转到lable处继续执行

• bge rs1,rs2,lable：若rs1的值大于等于rs2的值，程序跳转到lable处继续执行

• bltu rs1,rs2,lable：blt 无符号版

• bgeu rs1,rs2,lable：bge 无符号版

写一段 c 语言方便理解：

if (t1 == t2) {
    fun1();
} else if (t1 < t2) {
    fun2();
} else if (t1 >= t2) {
    fun3();
}
1
2
3
4
5
6
7

对应的汇编：

	beq t1, t2, fun1
	blt t1, t2, fun2
	bge t1, t2, fun3
1
2
3

另一个版本

if (t1 != t2) {
    fun1();
}
1
2
3

对应的：

	bne t1, t2, fun1
1

7.2 无条件跳转

无条件跳转没有设置条件，可直接进行跳转

• j label：程序直接跳转到lable处继续执行
• jal rd,label：把下一条指令的地址保存在rd中（通常用x1），然后跳转到label处继续执行
• jalr rd,offset(rs)：把下一条指令的地址存到rd中，然后跳转到rs+offset地址处的指令继续执行。若 rd 为全 0 寄存器，则相当于 j

jal 和 jalr 常用于函数跳转和返回

八、比较判断

• slt rd,rs1,rs2：若rs1的值小于rs2，rd置为1，否则置为0
• slti rd,rs1,imm：若rs1的值小于立即数imm，rd置为1，否则置为0
• sltu rd,rs1,rs2：若rs1的值小于rs1的值，rd置为1，否则置为0
• sltiu rd,rs1,imm：若rs1的值小于立即数imm，rd置为1，否则置为0

九、CSR 操作指令

RISC - V 中有 8 个重要的 CSR 寄存器，寄存器如下：

1. mtvec（Machine Trap Vector）它保存发生异常时处理器需要跳转到的地址
2. mepc（Machine Exception PC）它指向发生异常的指令
3. mcause（Machine Exception Cause）它指示发生异常的种类
4. mie（Machine Interrupt Enable）它指出处理器目前能处理和必须忽略的中断
5. mip（Machine Interrupt Pending）它列出目前正准备处理的中断
6. mtval（Machine Trap Value）它保存了陷入（trap）的附加信息：地址例外中出错
   的地址、发生非法指令例外的指令本身，对于其他异常，它的值为 0
7. mscratch（Machine Scratch）它暂时存放一个字大小的数据
8. mstatus（Machine Status）它保存全局中断使能，以及许多其他的状态，如图所示

这些寄存器控制着中断的使能，同时可以用于异常的捕获，当异常发生时：异常指令的 PC 被保存在 mepc 中，PC 被设置为 mtvec（对于同步异常，mepc 指向导致异常的指令；对于中断，它指向中断处理后应该恢复执行的位置。）根据异常来源设置 mcause，并将 mtval 设置为出错的地址或者其它适用于特定异常的信息字，在机器模式（M 模式，对硬件有 %100 的控制权限）下，异常信息字设置如下：

异常类型分为 5 种：

• 访问错误异常 当物理内存的地址不支持访问类型时发生（例如尝试写入 ROM）
• 断点异常 在执行 ebreak 指令，或者地址或数据与调试触发器匹配时发生
• 环境调用异常 在执行 ecall 指令时发生
• 非法指令异常 在译码阶段发现无效操作码时发生
• 非对齐地址异常 在有效地址不能被访问大小整除时发生

异常发生时异常指令的 PC 被保存在 mepc 中，PC 被设置为 mtvec（对于同步异常，mepc
指向导致异常的指令；对于中断，它指向中断处理后应该恢复执行的位置。）根据异常来源设置 mcause，并将 mtval 设置为出错的地址或者其它适用于特定异常的信息字。把控制状态寄存器 mstatus 中的 MIE 位置零以禁用中断，并把先前的 MIE 值保留到 MPIE 中。发生异常之前的权限模式保留在 mstatus 的 MPP 域中，再把权限模式更改为 M。

相关的寄存器操作使用如下指令完成，csr 就是上面相关寄存器：

• csrrw rd, csr, rs：是读后写控制状态寄存器，先将 csr 的值记为 t，把 rs 寄存器的值写入 csr，再将 t 写入 rd 中；
• csrrwi rd, csr, zimm：是立即数读后写控制状态寄存器，将 csr 的值写入 rd 中，再将立即数写入 csr 中；
• csrrs rd, csr, rs1：是读后 置位 控制状态寄存器，先将 csr 的值记为 t，让 t 和 rs1 取或并写入 csr，再将 t 写入 rd 中；
• csrrsi rd, csr, zimm：是立即数读后 置位 控制状态寄存器，先将 csr 的值记为 t，把 t 和立即数 zimm 取或并写入 csr，再将 t 写入 rd 中；
• csrrc rd, csr, rs1：是读后 清除位 控制状态寄存器，先将 csr 的值记 为 t，把 t 和 rs1 位与并写入 csr，再将 t 写入 rd 中；
• csrrci rd, csr, zimm：是立即数读后 清除位 控制状态寄存器，csr 的值记为 t，把 t 和立即数 zimm 位与并写入 csr，再将 t 写入 rd 中。
