Linux网路服务之“PXE网络批量装机和Kickstart全自动化安装”
内容预知
第三步：配置DHCP服务器，分配IP地址，指明tftp服务器的地址。
第四步：修改TFTP服务配置文件/etc/xinetd.d/tftp将服务打开
第四步：再次修改ftfp文件配置，让ks.cfg文件配置生效
1.PXE网络批量装机的简介和相关知识
1.1 常见的三种系统安装方式
u启动安装：在U盘中下载相关的安装系统及镜像文件，u盘插机安装
光驱安装：将带有所需系统的光盘放进电脑服务器中，按照官方引导装机
网络下载安装：在网上下载相关镜像系统，进行安装
1.2 PXE的简介
PXE（预启动执行环境）是由Intel公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统。
若想进行PXE批量装机，首先要搭建 PXE 远程安装服务器。而PXE 远程安装服务器集成了 CentOS 7 安装源、TFTP 服务、DHCP 服务，能够向客户机裸机发送 PXE引导程序、Linux 内核、启动菜单等数据，以及提供安装文件。
1.3 进行PXE装机的前提条件
- 客户机的网卡要支持PXE协议（集成BOOTROM芯片），且主板支持网络引导。一般大多数服务器主机都支持，只需在BIOS设置中允许从 Network 或 LAN 启动即可。
- 网络中有一台 DHCP 服务器以便为客户机自动分配地址、指定引导文件位置。
- 服务器要通过 TFTP服务（简单文件传输协议）来提供引导镜像文件的下载。
1.4 PXE 装机的优势
1.规模化：同时装配多台服务器；
2.自动化：安装系统、配置各种服务；
3.远程实现：不需要光盘、U 盘等安装介质。1.5 PXE装机的过程描述
- 客户机的网卡查找相关的dhcp服务器（获取地址和时间）。
- DHCP服务器给客户机分配IP地址和引导程序（boot loader）的地址 ，同时通过offer报文把TFTP服务器的地址发给客户机。
- TFTP服务器把引导文件（pxelinux.0）传给客户机。
- 客户机将引导程序加载到内存中来。
- 引导程序去TFTP服务器中查找配置文件，服务器将配置文件传给客户机。（配置文件中指定客户机使用ftp方式连接服务器获取系统镜像文件）
- 服务端安装并启动vsftpd服务，客户机使用ftp服务获取系统镜像文件。
2.PXE 安装进行前的配置了解
2.1 PXE装机所需的四大文件
- pxelinux.0：引导程序。（来自syslinux程序）
- default：引导程序的配置文件。（需要手写，可参考光盘 isolinux 目录下的 isolinux.cfg 文件）
- vmlinuz：内核文件。（从光盘中获取，位于 isolinux 目录下）
- initrd.img： 系统启动镜像文件。（从光盘中获取，位于 isolinux 目录下）
2.2 搭建PXE 过程中的服务介绍
2.2.1 DHCP服务
DHCP是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码，同时也能配合DNS解析使用，让指定范围内的客户机能够自动获取解析域名的后缀。
DHCP作为用应用层协议，它依靠并且使用着传输层中udp协议。对于DHCP中分为客户端，和服务端。客户端用的端口为68 ，服务端的端口为67.
具体操作可以了解我之前的博客：
2.2.2 vsftpd服务
vsftpd服务是Linux中使用最多的运用ftp的服务，它是用于Internet上的控制文件的双向传输的一种有效手段，其中有两个端口号均是TCP传输方式，分别为
20端口用于建立数据连接，并传输文件数据
21端口用于建立控制连接，并传输FTP控制命令
具体操作可以了解我之前的博客：
2.2.3 TFTP服务
TFTP（简单文件传输协议），是一种基于UDP协议实现的用于在客户机和服务器之间进行简单文件传输的协议，适合于小型文件传输的应用场合。
TFTP服务默认由xinetd服务进行管理，使用UDP69端口。TFTP服务一般只在装机这种场景下使用，用于传输内核和引导文件。因为安全性不高。它的位置存在：/var/lib/tftpboot
2.2.4 syslinux
syslinux是一个功能强大的引导加载程序，而且兼容各种介质。它的目的是简化首次安装Linux的时间， 并建立修护或其它特殊用途的启动盘。它的安装很简单，一旦安装syslinux好之后， sysLinux启动盘就可以引导各种基于DOS的工具， 以及MS-DOS/Windows或者 任何其它操作系统。
3.PXE批量安装的具体操作过程
第一步：安装四个相关的软件包
- yum install -y dhcp vsftpd tftpd syslinux //同时安装四个软件服务
- 也可以一个一个的进行安装
第二步：添加第二块虚拟机网卡， 修改相关配置，构建内网环境
添加新网卡：
改变网卡的自动分配网络功能：
设置第二块网卡：
- cd /etc/sysconfig/network-scripts/ //进入到网卡配置所在目录。
- cp -p ifcfg-ens33 ./ifcfg-ens36 //初始没有新加网卡ens36的配置，复制一份，认定为ens36的配置
- vim ifcfg-ens36 //进入ens36网卡配置中进行修改，修改如图
保存退出并重启网卡服务：
systemctl restart network第三步：配置DHCP服务器，分配IP地址，指明tftp服务器的地址。
- [root@localhost ~]# cd /usr/share/doc/dhcp-4.2.5/
- [root@localhost dhcp-4.2.5]# ls
- [root@localhost dhcp-4.2.5]# cp dhcpd.conf.example /etc/dhcp/dhcpd.conf
- [root@localhost ~]# vim /etc/dhcp/dhcpd.conf
另外还可以在里面添加： ddns-update-style none; #禁用 DNS 动态更新
完成后进行保存退出
第四步：修改TFTP服务配置文件/etc/xinetd.d/tftp将服务打开
vim /etc/xinetd.d/tftp
注意：该配置保存退出后即生效
第五步：挂载光盘，安放三大文件
- [root@localhost ~]# cd /var/ftp
- [root@localhost ftp]# mkdir centos7
- [root@localhost ftp]# mount /dev/sr0 centos7 //将光盘挂载到/var/ftp/centos7/目录下
- [root@localhost centos7]# cd isolinux
- [root@localhost isolinux]# cp vmlinuz initrd.img /var/lib/tftpboot
- //将光盘内的2个文件拷入tftpboot目录
- [root@localhost tftpboot]# rpm -ql syslinux |grep pxelinux.0 //查找pxelinux.0文件位置
- [root@localhost tftpboot]# cp /usr/share/syslinux/pxelinux.0 ./
- //将pxelinux.0文件拷入tftpboot目录
第六步：创建子目录，在子栏目下编写引导程序
- #默认的启动菜单文件在TFTP根目录的 pxelinux.cfg子目录下，文件名为default
- mkdir /var/lib/tftpboot/pxelinux.cfg
- vim /var/lib/tftpboot/pxelinux.cfg/default
第七步：关闭selinux和防火墙， 启动所有相关的服务
关闭防火墙和selinux。启动 dhcpd、tftp、vsftpd 三个服务。
- [root@localhost ~]# systemctl stop firewalld.service
- [root@localhost ~]# setenforce 0
- [root@localhost ~]# systemctl start dhcpd
- [root@localhost ~]# systemctl start tftp
- [root@localhost ~]# systemctl start vsftpd
第八步装机测试：
1.
2.
3.
4.
5.
6.
7.
8.
9.
4.Kickstart全自动化安装
4.1 Kickstart运用的目的
上面的安装，是通过多种服务单配，省略了导入镜像，并且只要是同一网段的机器，开机就能自动获取镜像，安装镜像，配置基础网路配置。但是后半部分依旧需要手动安装。要知道，现实生产环境中，不会给公司的每一台服务器配上显示器和输入设备。所以要想实现真正的全自动化，就要引入Kickstart程序服务，实现真正完全全自动化安装。
4.2 Kickstart具体操作步骤
第一步：安装kickstart服务程序
yum install -y system-config-kickstart

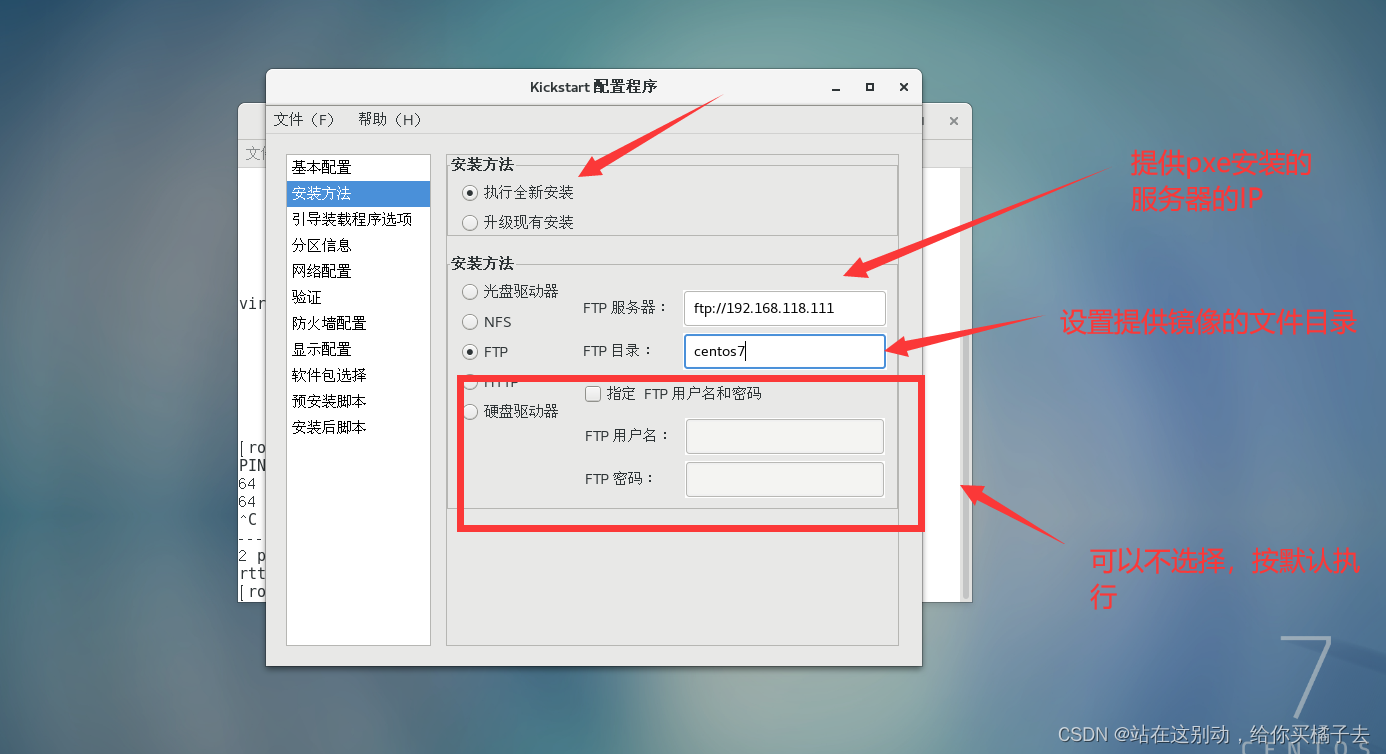

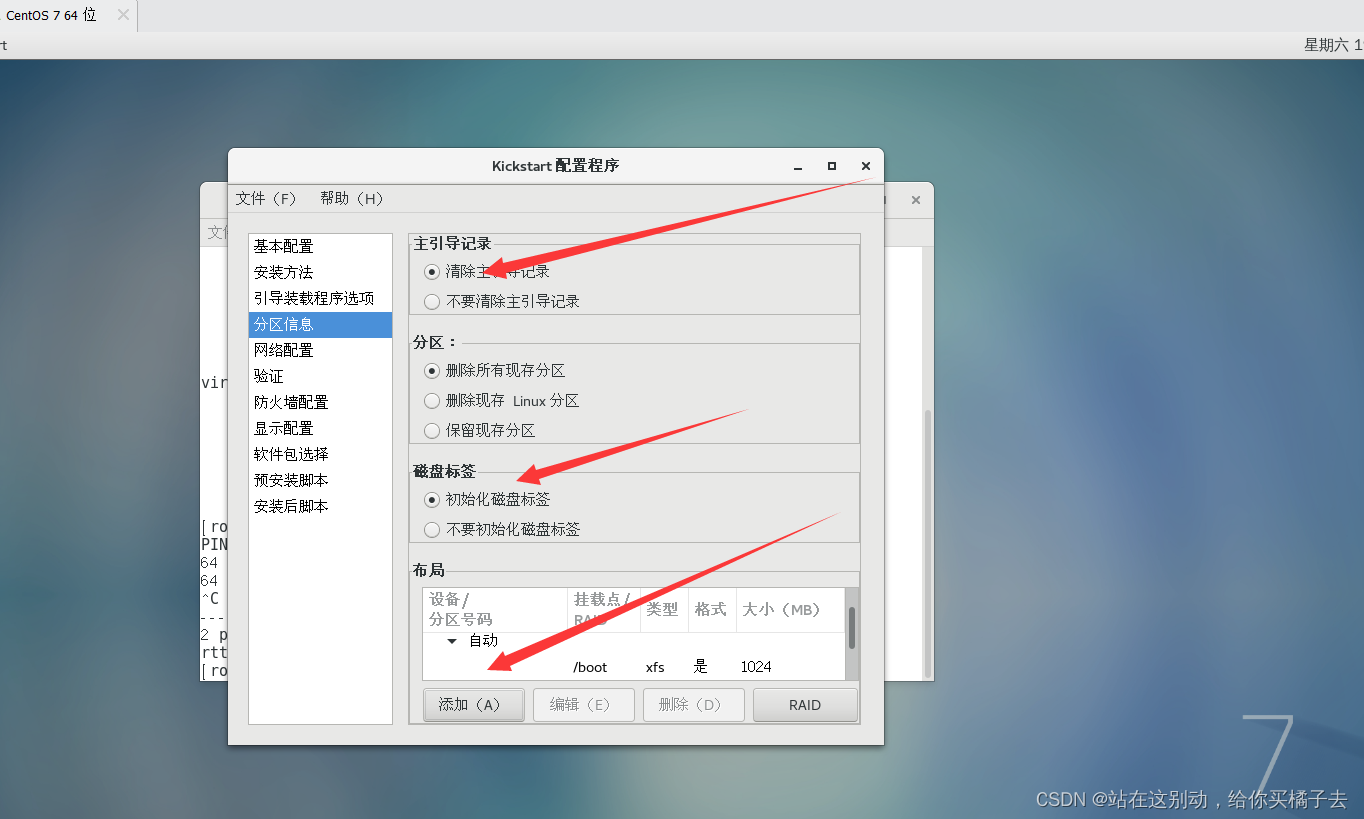

第二步：返回虚拟机，进行设置
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.就现实环境来说Linux系统自带的防火墙作用可以是忽略不计，而且会影响网络服务的正常允许。
12 .
13.
14.
15.
16.
17.
vim ~/ks.cfg //查看kickstart 形成的脚本
18.
19.
20.
注意：下图第二个软件包，和桌面有关，但是我们在kickstart中设置了无桌面，所以它不生效。
保持后并退出
第三步：将保存修改后的ks.cfg 文件移动到ftp中
- [root@localhost ~]# cp -p ks.cfg /var/ftp
- [root@localhost ~]# cd /var/ftp
- [root@localhost ftp]# ls
第四步：再次修改ftfp文件配置，让ks.cfg文件配置生效
- [root@localhost tftpboot]# cd /var/lib/tftpboot/pxelinux.cfg
- [root@localhost pxelinux.cfg]# ls
- [root@localhost pxelinux.cfg]# vim default
保持后并退出，设置算完成了
第五步:进行测试，只需要打开虚拟机，不用做任何操作
结果：
总结
pxe批量装机：
- 安装4个软件包：dhcp、tftp-server、vsftpd、syslinux（取得prelinux.0文件）。
- 配置DHCP服务器，分配IP地址，指明tftp服务器的地址。（虚拟机需要开启仅主机模式，模拟内网环境）
- 编辑TFTP服务配置文件，开启服务（默认是关闭状态）。
- 挂载软件安装源（通常情况下都使用光盘中的安装源，即挂载光驱），并将三大文件先拷入/var/lib/tftpboot/ 目录中：pxelinux.0，vmlinuz，initrd.img。
- 在/var/lib/tftpboot/ 目录下，创建子目录pxelinux.cfg，在子目录下编写引导程序的配置文件default。
- 关闭防火墙和selinux。启动dhcpd、tftp、vsftpd。
- 使用空白客户机（裸机）测试能否自动装机。
自动装机-kickstart：
1.安装kickstart服务
2.进行kickstart设置
3.如果写简易脚本，就保存在家目录
4.将原本的预设值加装软件添加到kickstart生成的文件
5.把该文件移动到ftp下
6.修改ftfp配置
-
