CSAPP Bomb Lab
CSAPP Bomb Lab
bomb lab给了我们一个bomb的可执行文件，以及一个bomb.c的源文件，不过这个文件只是程序的逻辑逻辑框架，无法编译。进入bomb.c可以看到程序的流程是有6个phase，先读取一行输入，再进入phase判断输入是否正确，正确就可以进入下一关，否则炸弹就会爆炸。
我们需要用反汇编，将可执行文件反汇编为汇编文件，使用objdump -d bomb > bomb.s得到bomb.s文件。对于我们的输入，我们将标准输入重定向到文件中去，这样我们就不用每次重复同样的工作，这里使用answer.txt作为输入文件。
我们需要分析汇编代码，可能还需要gdb的调试，打断点，查看内存地址中的值，还要能清楚一些主要寄存器的作用，还有各种常见指令的用法及作用。
本lab中调试用到的gdb指令有：
gdb bomb使用gdb调试bombr < answer.txt重定向标准输入到文件，或用r answer.txt，这是由于main可以指定输入文件。b *0x4015e0在0x4015e0设置断点x/s 0x402400以字符串形式打印0x402400地址处的值x 0x6032d0默认以十六进制打印0x6032d0地址处的值，更多gdb之x命令用法，点这里
phase_1
phase_1汇编代码如下
0000000000400ee0: 400ee0: 48 83 ec 08 sub $0x8,%rsp ;栈指针减小，分配栈帧 400ee4: be 00 24 40 00 mov $0x402400,%esi ;将0x402400放到寄存器esi中 400ee9: e8 4a 04 00 00 callq 401338 ;调用函数strigns_not_equal,其中第一个参数为phase_1的参数input,第二个参数为0x402400(%esi) 400eee: 85 c0 test %eax,%eax ; test用来检查%eax是正数负数还是零 400ef0: 74 05 je 400ef7 ; 否则，调用expolde_bomb,通过函数名,可以得知要使炸弹爆炸 400ef7: 48 83 c4 08 add $0x8,%rsp ; 栈指针增加，释放栈帧 400efb: c3 retq - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
代码中分号后面的内容即为该行注释，仅通过phase_1函数我们大概可以猜出，是要比较我们的input和地址0x402400处的字符串是否相等，所以不妨打印一下0x402400处的地址，通过gdb x/s 0x402400 来打印该字符串。
看来结果显然易见了，我们只需要输入Border relations with Canada have never been better. 这句话，第一关就可以过了。
如果仅凭调用pahse_1不能说服你的话，我们不妨进入strings_not_equal看一看是否如我们所想。
0000000000401338: ; string_not_equal(input,0x402400) 参一：rdi 参二：rsi 401338: 41 54 push %r12 40133a: 55 push %rbp 40133b: 53 push %rbx 40133c: 48 89 fb mov %rdi,%rbx ; rdi -> rbx 40133f: 48 89 f5 mov %rsi,%rbp ; rsi -> rbp 401342: e8 d4 ff ff ff callq 40131b ; 计算input字符串的长度 401347: 41 89 c4 mov %eax,%r12d 40134a: 48 89 ef mov %rbp,%rdi ; rbp -> rdi 40134d: e8 c9 ff ff ff callq 40131b ; 计算M[0x402400]字符串的长度 401352: ba 01 00 00 00 mov $0x1,%edx 401357: 41 39 c4 cmp %eax,%r12d 40135a: 75 3f jne 40139b - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
对于上strings_not_equal的汇编代码我们关系参一参二，即寄存器rdi,rsi这两种寄存器的相关操作，可以发现正如我们所想，观察各种跳转指令的的目的地址，可以发现strings_not_equal此函数的大致流程是逐字符比较，若相同就再比较下一个字符。也有不少代码是比较长度的。
answer
Border relations with Canada have never been better.- 1
phase_2
phase_2汇编代码如下
0000000000400efc: 400efc: 55 push %rbp 400efd: 53 push %rbx 400efe: 48 83 ec 28 sub $0x28,%rsp ; rsp-40 栈中开辟了40字节内存，可以认为开了个数组，设此时栈指针的值为a，通过后续指令cmpl,eax等可以发现，数组的类型是int 400f02: 48 89 e6 mov %rsp,%rsi ; rsp-> rsi 第二参数寄存器指向栈指针 400f05: e8 52 05 00 00 callq 40145c ; 调用函数read_six_numbers(input,rsi)，此函数作用为读取6个数字到数组中 400f0a: 83 3c 24 01 cmpl $0x1,(%rsp) ; a[0]是否为1 400f0e: 74 20 je 400f30 ; 否则爆炸 400f15: eb 19 jmp 400f30 ; 否则爆炸 400f25: 48 83 c3 04 add $0x4,%rbx ; rbx+4 400f29: 48 39 eb cmp %rbp,%rbx ; 比较rbp和rbx 即比较当前位置是否到了rbp 400f2c: 75 e9 jne 400f17 - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
我们发现，刚进入函数开了40字节内存，且第二参数指向栈指针后，就调用了read_six_numbers，通过函数名字，我们大概可以猜到是读6个数字到数组中。这个read_six_numbers函数放到后面将。然后一步一步从上往下模拟过程可以发现，最开始要求a[0]=1,随后的过程中要求每个元素是前一个的2倍，直到“指针”指向a[6]。也就是说我们只要按次要求输入：1 2 4 8 16 32 64即可。ok,运行程序，输入答案，Keep going！值得一提的是，最少需要6个数字且这前6个数字是固定的，之后你想输入几个输入几个，想输入几输入几，因为它只读前6个。
汇编代码流程C语言形式大致如下：
void phase_2(char* input){ // 不关心它返回的啥，认为void就行 int a[8]; // 40字节 read_six_numbers(input,a); // 读6个数字 if(a[0]!=1) explode_bomb(); // a[0]!=1就爆炸 int* l=a+1,*r=a+6; // 循环判断，每个元素是不是前一个的2倍，不是就爆炸 while(l!=r){ int num=l-1; num+=num; if(num!=a[l]) explode_bomb(); ++l; } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
现在来看read_six_numbers汇编代码的具体内容：
000000000040145c: ; 调用函数read_six_numbers(char* input,rsi) 40145c: 48 83 ec 18 sub $0x18,%rsp ; rep-=24 开24字节空间,大小形如long long[3]; 401460: 48 89 f2 mov %rsi,%rdx ; rsi -> rdx a[0] rdx=&a[0]; 401463: 48 8d 4e 04 lea 0x4(%rsi),%rcx ; rsi+4 -> rcx a[1] rcx=&a[1]; 401467: 48 8d 46 14 lea 0x14(%rsi),%rax ; rsi+20 -> rax a[5] rax=&a[5]; 40146b: 48 89 44 24 08 mov %rax,0x8(%rsp) ; rax -> rsp+8 b[2] b[1]=rax; 401470: 48 8d 46 10 lea 0x10(%rsi),%rax ; rsi+16 -> rax a[4] rax=&a[4]; 401474: 48 89 04 24 mov %rax,(%rsp) ; rax -> rsp b[0] b[0]=rax; 401478: 4c 8d 4e 0c lea 0xc(%rsi),%r9 ; rsi+12 -> r9 a[3] r9=&a[3]; 40147c: 4c 8d 46 08 lea 0x8(%rsi),%r8 ; rsi+8 -> r8 a[2] r8=&a[2]; 401480: be c3 25 40 00 mov $0x4025c3,%esi ; 0x4025c3 ->esi 401485: b8 00 00 00 00 mov $0x0,%eax ; 0 -> eax 40148a: e8 61 f7 ff ff callq 400bf0 <__isoc99_sscanf@plt> 40148f: 83 f8 05 cmp $0x5,%eax ; 比较sscanf返回值和5,sscanf的返回值是读取到的元素个数 401492: 7f 05 jg 401499 ; 否则爆炸 401499: 48 83 c4 18 add $0x18,%rsp 40149d: c3 retq - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
我们发现，a数组前6个地址，每个4字节，通过寄存器和栈内容传到了sscanf中去，我们知道sscanf的作用是读取格式化的字符串中的数据，且返回值是读取元素的个数。通过cmp $0x5,%eax可以发现，若返回个数<=5就会引爆炸弹。所以我们至少要输入6个元素。
answer
1 2 4 8 16 32 64- 1
phase_3
phase_3汇编代码如下
0000000000400f43: 400f43: 48 83 ec 18 sub $0x18,%rsp ; rsp-=24 , 400f47: 48 8d 4c 24 0c lea 0xc(%rsp),%rcx ; rcx = rsp+12 400f4c: 48 8d 54 24 08 lea 0x8(%rsp),%rdx ; rdx = rsp+8 400f51: be cf 25 40 00 mov $0x4025cf,%esi ; esi = 0x4025cf 400f56: b8 00 00 00 00 mov $0x0,%eax ; eax = 0 400f5b: e8 90 fc ff ff callq 400bf0 <__isoc99_sscanf@plt> ; 读第一个数到rep+8,读第二个数到rsp+12 400f60: 83 f8 01 cmp $0x1,%eax ; comp(1,eax) 400f63: 7f 05 jg 400f6a ; 否则爆炸 400f6a: 83 7c 24 08 07 cmpl $0x7,0x8(%rsp) ; comp(7,rsp+8) 400f6f: 77 3c ja 400fad 400fb2: b8 00 00 00 00 mov $0x0,%eax 400fb7: eb 05 jmp 400fbe 400fc9: 48 83 c4 18 add $0x18,%rsp 400fcd: c3 retq - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
老样子从上往下一步一步模拟，我们可以发现sscanf读入了两个数，第一个数存到了[rsp+8]，第而个数存到了[rsp+12]，而后我们发现第一个数不能大于7，也就是说第一个输入的数需要在[0,7]之间。又通过jmpq *0x402470(,%rax,8)我们可以发现，是要根据第一个数的值跳到某处去，我们发现0x402470这个值汇编代码中根本没有，所以我们大概可以猜测需要用gdb将其打印出来，再做进一步打算。在gdb中使用x/8xb 0x402470+8（我们这里设rax=1)，结果为400fb9，恰好对应mov $0x137,%eax 这行代码，所以我们可以认为通过jmpq *0x402470(,%rax,8) 跳过去后会根据rax的值再跳回来到某个位置。接着在看中间有很多步相同的操作，都是对eax赋了某些值，然后跳过cmp 0xc(%rsp),%eax进行比较，之后就一目了然了，通过对比判断炸弹爆炸与否。
rax取值0到7打印结果如下：
综上，总流程为，读取两个数，然后根据第一个数，跳到不同的位置比较第二个数，若相同，Halfway there!，否则爆炸。
answer
答案的话，共有8组，对应的组合已经标到代码注释中了，这里就以第一个数为1为例。
1 311- 1
phase_4
phase_4汇编代码如下
000000000040100c: 40100c: 48 83 ec 18 sub $0x18,%rsp ; rsp-=24 401010: 48 8d 4c 24 0c lea 0xc(%rsp),%rcx ; rcx = rsp+12 401015: 48 8d 54 24 08 lea 0x8(%rsp),%rdx ; rdx = rsp+8 40101a: be cf 25 40 00 mov $0x4025cf,%esi ; esi = 0x4025cf 40101f: b8 00 00 00 00 mov $0x0,%eax ; eax = 0 401024: e8 c7 fb ff ff callq 400bf0 <__isoc99_sscanf@plt> ; 第一个数据读到rdx=rsp+8,第二个参数读到rcx =rsp+12 401029: 83 f8 02 cmp $0x2,%eax ; comp(2,eax) 40102c: 75 07 jne 401035 ; 否则爆炸 40103a: ba 0e 00 00 00 mov $0xe,%edx ; edx = 14 参三 40103f: be 00 00 00 00 mov $0x0,%esi ; esi = 0 参二 401044: 8b 7c 24 08 mov 0x8(%rsp),%edi ; edi = [rsp+8] 参一 401048: e8 81 ff ff ff callq 400fce ; 调用func4，参数如上所示 40104d: 85 c0 test %eax,%eax ; eax==0 40104f: 75 07 jne 401058 40105d: 48 83 c4 18 add $0x18,%rsp 401061: c3 retq - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
看上方代码，前面依然是从输入读取数据，通过cmp $0x2,%eax 可以发现，我们只能输入两个整数，然后cmpl $0xe,0x8(%rsp)则要求第一个数要<=14，然后是三个参数的设置，随后是函数func4的调用，我们先不进去看，看紧接着的返回值判断test %eax,%eax，发现fun4的返回值必须要等于0才可以通过，否则爆炸。所以此时我们得出的信息有：输入的一个数要<=14，第二个数要为0，且调用的fun4d的返回值要为0。ok，那么接下来让我们进入fun4来一探究竟。
0000000000400fce: ; func4(a=[rsp+8],b=0,c=014) 设输入的第一个数据为14，即a=14 400fce: 48 83 ec 08 sub $0x8,%rsp ; rsp-=8 右边的等式是假设第一个数为14后的结果 400fd2: 89 d0 mov %edx,%eax ; eax = edx(14) eax=14 400fd4: 29 f0 sub %esi,%eax ; eax -= esi(0) eax=14 400fd6: 89 c1 mov %eax,%ecx ; ecx = eax ecx=14 400fd8: c1 e9 1f shr $0x1f,%ecx ; ecx >>= 31 （逻辑右移） ecx=0 400fdb: 01 c8 add %ecx,%eax ; eax += ecx eax=14 400fdd: d1 f8 sar %eax ; 只有一个操作数是省略了1, 即eax>>=1 eax=7 400fdf: 8d 0c 30 lea (%rax,%rsi,1),%ecx ; ecx = [rax]+[rsi] ecx=7 400fe2: 39 f9 cmp %edi,%ecx ; comp(edi,ecx) comp(14,7) 400fe4: 7e 0c jle 400ff2 ; edi esi edx 400fee: 01 c0 add %eax,%eax 400ff0: eb 15 jmp 401007 ; fun4(a=[rsp+8],8,14) 401003: 8d 44 00 01 lea 0x1(%rax,%rax,1),%eax 401007: 48 83 c4 08 add $0x8,%rsp 40100b: c3 retq - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
经过一行一行注释，不难将其“翻译”为C语言代码，翻译大概的形式在下方。func4函数主要return 0的流程要经过如下4条汇编代码，我们发现edi既要<=ecx又要>=ecx，所以只能是edi=ecx，而ecx经过计算为7，也就是edi我们的第一个参数，即我们要输入的第一个数要为7，至此答案浮出水面：7 0 ,7和0就是我们要输入的两个数。但是别急，总感觉这样做不能说服自己，虽然也对，那么通过进一步研究，发现还有其他的答案。先看下方“翻译”简化后的C语言代码，可以发现果然还有其他答案，详细分析见注释。
... cmp %edi,%ecx jle 400ff2- 1
- 2
- 3
- 4
- 5
- 6
- 7
“翻译”如下：
int func4(int a, int esi = 0, int edx = 14) { int eax = edx; eax -= esi; int ecx = eax; ecx >>= 31; eax += ecx; eax >>= 1; ecx = eax + esi; if (ecx <= a) { eax = 0; if (ecx >= a) return eax; // 很明显，这里会返回0 else { esi = ecx + 1; eax = func4(a, esi, edx); eax = 1 + eax + eax; return eax; } } else { edx = ecx - 1; eax = func4(a, esi, edx); eax += eax; return eax; } } // 进一步重命名和简化后 int func4(int a, int first = 0, int second = 14) { int b = second - first; int c = b >> 31; b += c; b >>= 1; c = b + first; if (c <= a) { b = 0; if (c >= a) return b; // 进入这里，明显的返回0 else { first = c + 1; b = func4(a, first, second); b = 1 + b + b; // 可以看出若函数进入这里绝对返回的不是0 return b; } } else { second = c - 1; b = func4(a, first, second); // fun4(a,0,6) // 那么进入这里呢，只要上一步的函数调用返回0，这里也会返回0。若要进入此步，要求c>a,即答案第一个数要小于7，此时上方函数调用为func4(a,0,6)，模拟进入函数我们发现，若通过if (c >= a) return b;进行返回0，那么a就要为3。所以又一个答案为（3，0）。若还通过此位置返回0，那么还需要上方再调用一个fun4，那么又一个答案为（1，0），以及更深的（0，0），共计4个答案，（7，0），（3，0），（1，0），（0，0） b += b; return b; } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
综上，代码流程为：读取两个数字，若读到的数字个数不为2（但实际输入个数大于2也正确），explode_bomb。进入函数func4，func4主要逻辑为取first和second的中间值c，判断c和a的大小，进入不同分支，但只要求最终结果返回0即可。
answer
共四组答案（7，0），（3，0），（1，0），（0，0），我们任选一组即可
7 0- 1
phase_5
还有两关，离胜利不远了。phase_5汇编代码如下：
0000000000401062: 401062: 53 push %rbx 401063: 48 83 ec 20 sub $0x20,%rsp ; rsp-=32 401067: 48 89 fb mov %rdi,%rbx ; rbx = rdi rdi为input的字符串的首地址 40106a: 64 48 8b 04 25 28 00 mov %fs:0x28,%rax ; 存储金丝雀值（fs:40是用段寻址机制从内存读入） 401071: 00 00 401073: 48 89 44 24 18 mov %rax,0x18(%rsp) ; [rsp+24]=rax 从内存中读到的金丝雀值存到了rsp+24处 401078: 31 c0 xor %eax,%eax ; eax置为0 40107a: e8 9c 02 00 00 callq 40131b ; 调用string_length 40107f: 83 f8 06 cmp $0x6,%eax ; 返回值和6进行比较 401082: 74 4e je 4010d2 ; 否则，爆炸，说明我们要输入的字符长度为6 401089: eb 47 jmp 4010d2 ; 调strings_not_equal 4010c2: 85 c0 test %eax,%eax 4010c4: 74 13 je 4010d9 ; 否则，爆炸 4010cb: 0f 1f 44 00 00 nopl 0x0(%rax,%rax,1) ; 空指令，啥也不干 4010d0: eb 07 jmp 4010d9 - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
先从上往下看，在调用string_length前，有两步是做金丝雀值的存储，不过无关紧要。string_length调用后cmp $0x6,%eax以及其后两行，我们发现，输入的字符串需要长度为6，好，这是获取的第一个重要信息。再看movzbl (%rbx,%rax,1),%ecx 这句是把input[rax]的值赋给ecx，第一次执行这句的时候rax=0，随后的mov %cl,(%rsp)以及mov (%rsp),%rdx则是吧ecx的值赋给了rdx，然后是and $0xf,%edx，即 edx &= 15（这句刚开始将and看成了add，迷了好久😑），这说明与15与后，eax的值在0~15。随后movzbl 0x4024b0(%rdx),%edx ，即edx = [rdx + 0x4024b0]。然后mov %dl,0x10(%rsp,%rax,1) 则是将dl即刚才的edx赋给了rsp[16+rax]。所以以上几步主要是从input[rax]的值与上15后，再加上0x4024b0得到新地址，随后取出地址中的值放到rsp[16+rax]中去。接下来的add $0x1,%rax，即rax++，然后cmp $0x6,%rax，判断rax是否等于6，不然再跳上去，否则，movb $0x0,0x16(%rsp)，即rsp[22]=0，然后进行strings_not_equal（rsp+16，(char*)0x40245e) 进行字符串比较，若相等，返回，退出phase_5，否则爆炸。
好，既让要rdx+0x4024b0地址处的字符串与0x40245e地址处的字符串进行比较，那么打印出来看看呗
仔细观察So前面的无序字符串，唉，恰好有16个字符，而刚好eax的值在0~15。所以我们看看flyers这6个字符在无序字符串中的位置，分别是9，15，14，5，6，7。所以我们只要输入的前6个字符的二进制低4位构成的值分别是这6个数字即可。所以答案不唯一，我们直接简单将这6个数字加上64，方便构成字母进行输入。即答案可以为IONEFG，或加上96，得ionefg。
总体流程：首先判断字符串input长度是否为6，若不是explode_bomb，再逐个遍历字符串input即为input[i]，然后将input[i]与上15再加上0x4024b0得到地址处的值放到rsp[16+i]中，遍历完6个字母后，rsp[22]=0即将字符串封尾，最后将rsp+16处的字符串和0x40245e地址处的字符串进行比较，若相同，Good work! On to the next，否则，爆炸。
最后然我们来看下大概相对应的C语言形式代码
void phase_5(char* input) { char* rbx = input; char rsp[32]; int ret = string_lenhth(input); if (ret == 6) { ret = 0; L: char ecx = input[ret]; rsp[0] = ecx; char rdx = rsp[0]; rdx &= 15; rdx = *(char*)(0x4024b0 + rdx); rsp[16 + ret] = rdx; ret += 1; if (ret == 6) { *(rsp + 22) = 0; char* esi = (char*)0x40245e; input=rsp[16]; ret=strings_not_equal(input,esi); if(ret==0){ ret=rsp[24]; return; }else{ explode_bomb(); } } else { goto L; } } else { explode_bomb(); } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
answer
IONEFG- 1
p_hase_6
最后一关了，但你想就这，看看关卡前的注释，没错，这关确实有些难，主要是繁琐，需要仔细耐心。
This phase will never be used, since no one will get past the earlier ones. But just in case, make this one extra hard.- 1
上代码
00000000004010f4: 4010f4: 41 56 push %r14 4010f6: 41 55 push %r13 4010f8: 41 54 push %r12 4010fa: 55 push %rbp 4010fb: 53 push %rbx 4010fc: 48 83 ec 50 sub $0x50,%rsp ; rsp -= 80 401100: 49 89 e5 mov %rsp,%r13 ; r13 = rsp 401103: 48 89 e6 mov %rsp,%rsi ; rsi = rsp 401106: e8 51 03 00 00 callq 40145c ; read_six_numbers，这个函数我们之前已经讨论过了，6个数分别读到数组中 40110b: 49 89 e6 mov %rsp,%r14 ; r14 = rsp 40110e: 41 bc 00 00 00 00 mov $0x0,%r12d ; r12d = 0 401114: 4c 89 ed mov %r13,%rbp ; rbp = r13 401117: 41 8b 45 00 mov 0x0(%r13),%eax ; rax = [r13] 40111b: 83 e8 01 sub $0x1,%eax ; rax -= 1 40111e: 83 f8 05 cmp $0x5,%eax ; comp(5,rax) 401121: 76 05 jbe 401128 ; 否则爆炸 401128: 41 83 c4 01 add $0x1,%r12d ; r12d+=1 40112c: 41 83 fc 06 cmp $0x6,%r12d ; comp(6,r12d) 401130: 74 21 je 401153 ; 否则，爆炸 401145: 83 c3 01 add $0x1,%ebx ; ebx += 1 401148: 83 fb 05 cmp $0x5,%ebx ; comp(5,ebx) 40114b: 7e e8 jle 401135 ; 否则爆炸 4011ee: 48 8b 5b 08 mov 0x8(%rbx),%rbx ; rbx = [8+rbx] 4011f2: 83 ed 01 sub $0x1,%ebp ; rbp -= 1 4011f5: 75 e8 jne 4011df - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
这次光看汇编代码就想要清楚逻辑流程，可能就比较困难了，主要是各种跳转指定跳来跳去，不能清楚知道跳转流程。但我们还是可以从前面一些部分得知我们需要输入6个数字，且6个数字范围在[1,6]。但后续流程就比较混乱了。 所以这次我们先大概“翻译”为C形式代码，便于梳理逻辑，“翻译”如下：
void phase_6(char* input) { int rsp[20]; int* r13 = rsp; read_six_numbers(input, rsp); int* r14 = rsp; int r12 = 0; L4: int* rbp = r13; int rax = *r13; // rsp[0]~rsp[5]，读入的第一个数字 rax -= 1; // 此行及下行，说明输入的6个数字需要在[1,6]范围上 if (rax <= 5) { // 无符号比较 // r12从0开始递增1，即我们输入的前5个数全会进入else,而else语句中则进行判重，判断当前的数和后面的数是否相同，若相同，爆炸 r12 += 1; if (r12 == 6) { int* rsi = rsp + 24; // rsi=rsp[6] rax = (int)r14; // rax=rsp[0] int ecx = 7; L: int edx = ecx; // 以下4行主要是将我们输入的6个数全部被7减掉，然后再存在原位置 edx -= *(int*)rax; *(int*)rax = edx; rax += 4; if (rsi == (int*)rax) { // 6个数被7减完后 rsi = 0; L7: ecx = *(rsp + (int)rsi); // ecx =*(rsp+rsi) if (ecx <= 1) { // 当原始输入的数字为6时，才可以直接进去，但6只能有一个，其余要做else处理 edx = 0x6032d0; L6: *(32 + rsp + (int)rsi * 2) = edx; // rsp[8+2*rsi]=edx rsi += 4; // 最开始rsi是0，每次加4，得循环6次才能进入下面的if，否则入else，else主要是根据ecx的值对edx进行赋值 if (24 == (int)rsi) { // 假设我们输入的数为 6 5 4 3 2 1，被7处理后为 1 2 3 4 5 6 // 对应的 rsp[8] = 0x6032d0 rsp[10] = 0x6032e0 rsp[12] = 0x6032f0 // rsp[14] = 0x603300 rsp[16] = 0x603310 rsp[18] = 0x603320 int rbx = *(32 + rsp); // rsp[8] rax = 40 + (int)rsp; // &rsp[10] rsi = 80 + rsp; // &rsp[20] int rcx = rbx; // rsp[8] L1: edx = *((int*)rax); // rsp[10] 初始为0x6032e0 *(8 + (int*)rcx) = edx; // *(rsp[8]+8) = edx 初始为*（0x6032d0+8）=0x6032e0 rax += 8; // 此句要执行5次，才可进if,要通过else跳上来迭代4次，else语句为rcx = edx; // 可以发现，通过上面3句的5遍执行，*（i+8）=i+1 即在6个rsp[i]加8后的新地址上存rsp[i+1] if ((int)rsi == rax) { *(8 + (int*)edx) = 0; rbp = (int*)5; L2: // *rsp[8] = 0x104c *rsp[10] = 0xa8 *rsp[12] = 0x039c // *rsp[14] = 0x02b3 *rsp[16] = 0x01dd *rsp[18] = 0x01bb rax = *(8 + (int*)rbx); rax = *(int*)rax; // rax的值依次为 0xa8 0x039c 0x02b3 0x01dd 0x01bb if (*(int*)rbx >=rax) { // if中*rbx的值为014c, 0xa8 0x039c 02b3 0x01dd ,明显比较均不成立， // 这说明我们假设的6 5 4 3 2 1方案不可行 // 我们发现，其实两者是相邻错位进行比较，且比较后两者同时后移动，两两相邻进行比较 // 根据我们假设的值得出的结果，进行顺序调整，保证解地址出来的值大小递减即可 // 所以结果为 4 3 2 1 6 5 ,6个值均不同，所以结果唯一 rbx = *(8 + (int*)rbx); rbp -= 1; if (rbp != 0) { // 5次比较完，结束 goto L2; } else { return; // !!!!!! 唯一的程序出口 } } else { explode_bomb(); } } else { rcx = edx; goto L1; } } else { goto L6; } } else { rax = 1; edx = 0x6032d0; L5: // 根据ecx的值进行循环ecx-1次，最多循环5次，不同的循环次数，最终的edx的值也不同 // 下句中edx 的更新依次为0x6032e0 0x6032f0 0x603300 0x603310 0x603320 // 关于*(8 + (int*)edx)的值可以通过gdb进行打印，可以用指令 x 地址 edx = *(8 + (int*)edx); rax += 1; if (ecx == rax) { goto L6; } else { goto L5; } } } else { goto L; } } else { // 这个else主要是判重，即要求我们输入的6个数各不相同 int ebx = r12; L3: rax = ebx; rax = *(rsp + rax * 4); if (rax != *(rbp)) { // rbp不动，rax往后走，逐步进行判重 ebx += 1; if (ebx <= 5) { goto L3; } else { r13 += 4; goto L4; } } else { explode_bomb(); } } } else { explode_bomb(); } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115

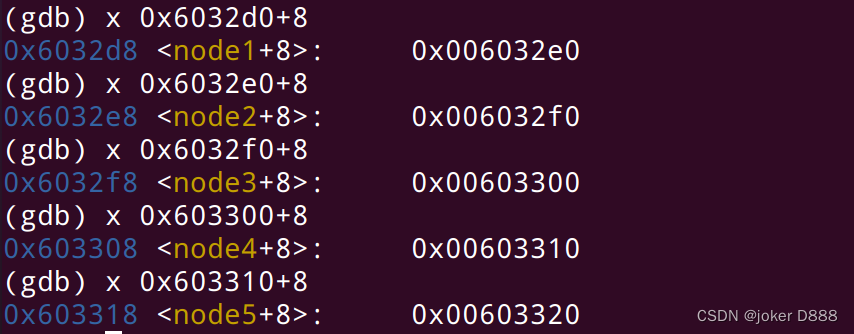

通过上方代码中的注释基本就可以明白整个代码流程了，下图是各地址上的值
// 代码处理完后，给地址值如下，是不是很像链表，结尾甚至有个0。 *(0x6032d0 + 8) = 0x6032e0 *(0x6032e0 + 8) = 0x6032f0 *(0x6032f0 + 8) = 0x603300 *(0x603300 + 8) = 0x603310 *(0x603310 + 8) = 0x603320 *(0x603320 + 8) = 0 // 对应 *(8 + (int*)edx) = 0;- 1
- 2
- 3
- 4
- 5
- 6
- 7
总体流程：读入6个数，判断6个数的范围是否在[1,6]之间，然后让7减去这6个数，再存在原位置。之后根据被7处理后的值，对edx选择不同的值，再将edx赋给rsp[8]，rsp[10]，rsp[12]，rsp[14]，rsp[16]。随后”连接节点“，如下，节点连接好后，错位进行比较，前一个要>=后一个，呈递减关系。
*(rsp[8]+8)=rsp[10] *(rsp[10]+8)=rsp[12] *(rsp[12]+8)=rsp[14] *(rsp[14]+8)=rsp[16] *(rsp[16]+8)=rsp[18] *(rsp[18]+8)=0- 1
- 2
- 3
- 4
- 5
- 6
answer
4 3 2 1 6 5- 1
secret_phase
细心的你可能还发现了隐藏阶段，因为汇编代码和源文件中出现了这样的代码和注释
0000000000401204 <fun7>: 0000000000401242 <secret_phase>: /* Wow, they got it! But isn't something... missing? Perhaps * something they overlooked? Mua ha ha ha ha! */- 1
- 2
- 3
- 4
那么怎么开启这个隐藏关卡呢，或者说入口在哪里，让我们来寻找一番。发现调用secret_phase的只有一个地方，它处于phase_defused函数内，让我们来看看。
00000000004015c4: 4015c4: 48 83 ec 78 sub $0x78,%rsp 4015c8: 64 48 8b 04 25 28 00 mov %fs:0x28,%rax 4015cf: 00 00 4015d1: 48 89 44 24 68 mov %rax,0x68(%rsp) 4015d6: 31 c0 xor %eax,%eax 4015d8: 83 3d 81 21 20 00 06 cmpl $0x6,0x202181(%rip) # 603760 4015df: 75 5e jne 40163f ; 比较字符串是否相等 401613: 85 c0 test %eax,%eax 401615: 75 1e jne 401635 ; 终于，调用secret_phase !!!!!!! 401635: bf 58 25 40 00 mov $0x402558,%edi 40163a: e8 d1 f4 ff ff callq 400b10 - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
可以看到secret_phase的调用在callq 401242
行，那么接下来的任务就是怎样才能让汇编代码执行到这一行呢？通过cmpl $0x6,0x202181(%rip) # 603760 我们大概可以猜到，只有通过了p_hase6才有可能进去，这个条件我们满足了。可以证实一番，我们在jne 40163f
可以发现，果然是运行到了p_hase6才停下，所以只有当phase_6(input);之后的 phase_defused();才会把secret_phase调用起来。接着往下看，callq 400bf0 <__isoc99_sscanf> 调用了sscanf进行读取，且通过打印0x402619我们可以知道读取的形式为"%d %d %s"，但从哪里读入呢，mov $0x603870,%edi，将0x603870作为了参一，也就是要读取字符串的地址，但我们直接打印出来为“”空串。
但我们注意到尖括号里面的内存，“input_strings+240"，这应该是读取字符串后存储的内存。而我们只是通过gdb直接打印，没有输入任何东西，所以只有运行通过前6关后，再打印才可能有内容，运行后打印如下。
对吧，运行起来后在打印就有内容了。7 0 这不是我们p_hase4的答案吗，哦，开启秘密的方法揭晓了，我们需要在p_hase4的答案后再添上一个字符串，那添什么呢？通过sscanf之后的几句发现，只有当加上的字符串和0x402622地址处的字符串相同才能接着往下走，且0x402622打印出来为"DrEvil"，所以我们只要在p_hase4答案后添加上DrEvil，且随后输出几条语句后就会调用secret_phase。
好，终于正题来了
0000000000401242: 401242: 53 push %rbx 401243: e8 56 02 00 00 callq 40149e ; 读一行，是要我们输入字符串 401248: ba 0a 00 00 00 mov $0xa,%edx ; edx = 10 40124d: be 00 00 00 00 mov $0x0,%esi ; esi = 0 401252: 48 89 c7 mov %rax,%rdi ; rdi = rax 401255: e8 76 f9 ff ff callq 400bd0 ; 否则爆炸，说明，输入的字符串的合法数字应小于等于1000 40126c: 89 de mov %ebx,%esi ; esi = ebx 40126e: bf f0 30 60 00 mov $0x6030f0,%edi ; edi = 0x6030f0 401273: e8 8c ff ff ff callq 401204 ; 调fun7，第二参数的值是strtol的返回值 401278: 83 f8 02 cmp $0x2,%eax ; comp(2,eax) 40127b: 74 05 je 401282 ; 否则，爆炸 401282: bf 38 24 40 00 mov $0x402438,%edi ; edi = 0x402438 "Wow! You've defused the secret stage!" 401287: e8 84 f8 ff ff callq 400b10 401291: 5b pop %rbx 401292: c3 retq - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
以上代码告知，我们输入的能被转化成的数字不能超过0x3e8，且随后调fun7（）的返回值必须为2，至此满足以上条件，即可完整通关。
0000000000401204: ; 假设fun7(0x6030f0,1000) 我们的secret_phase要求返回2 401204: 48 83 ec 08 sub $0x8,%rsp ; rsp -= 8 401208: 48 85 ff test %rdi,%rdi ; test rdi 40120b: 74 2b je 401238 ; 调fun7 3. 返回1 调用1 40121c: 01 c0 add %eax,%eax ; eax += eax 4. 1+1=2 40121e: eb 1d jmp 40123d ; 调fun7 1.返回0 调用2 401232: 8d 44 00 01 lea 0x1(%rax,%rax,1),%eax ; eax = 1+rax+rax 2. eax=1 401236: eb 05 jmp 40123d - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
所以我们要通过fun7的四种返回方式来组合返回2，可以通过方案2->3->4进行返回，实际调用顺序则相反，通过3次不同的调用，每次都会对我们的参数二num进行约数，依次要求 num<36 ，num>=8 ,num==22，所以结果揭晓，22。实际输入字符串22后面可以跟任意其他内容，只要第一个不要是数字即可。
至此6个p_hase加上secret_phase全部通过。太好了哈哈哈。
answer
最终全部答案如下。
Border relations with Canada have never been better. 1 2 4 8 16 32 64 1 311 7 0 DrEvil IONEFG 4 3 2 1 6 5 22- 1
- 2
- 3
- 4
- 5
- 6
- 7
总结
至此6个阶段全部完成，除开第一个刚接触不懂得流程做法，需要看看别人是怎么做得，其余的全部个人独立完成，这个bomb lab难度不算大，不过需要细心和耐心，每通过一个关卡心情都是非常愉悦的，总体收获很大，极大的提高了汇编代码的阅读能力以及发现了一些遗漏的知识点，也学习一些gdb的基础调试。
-
