我们要用高阻态,所以用开漏输出




高位先行




把x,y想象成在第四象限

一个数和1与得到它本身 ,高四位固定了为0001

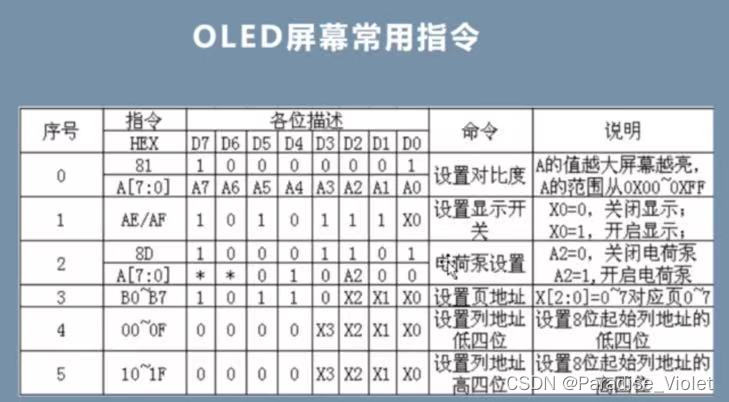

- 一页一页写的
- 但是有的字符占两页 16 * 8,两页
- 8 * 6 ,一页显示一个字符
- 每个字符 16 个字节
- 一个字符占两页,所以上面是写入上半页,下面是写入下半夜
- 八个点阵一个字节
- 8 * 2 = 16个字节
-
- 比方说O是47行,O的偏移量为47,则O之前有47*16个字节 c是O的偏移量 i<8
- c*16+i就是前8个字节也就是第一页
- c*16+i+8就是后8个字节也就是第二页






- 789 i
-
- 789/100%10 = 7 10^(3-1)
- 789/10%10 = 8 10^(2-1)
- 789/1%10 = 9 10^(1-1)

- no :第几个字
- 每个字占两行
-
- 先讲下数组a[2][3] 两行三列
- a[0]a[0] a[0]a[1] a[0][2]
- a[1]a[0] a[1]a[1] a[1][2]
-
- 比如 “技” 这个字是第0个 2*0还是0也就是第1行(第一页) 2*0 + 1 = 1也就是第2行(第2页)
- 比如 “新” 这个字是第1个 2*1=2 也就是第三行(第三页) 2*1 + 1 = 3也就是第4行(第4页)




- 配置两个GPIO,为什么会有两个GPIO呢? 因为dht11是通过stm32主机先输出(主机先发送起始信号等待dht11响应之后io口才开始接收数据) 所以第一个输出,浮空输出,既可以输出高也可以输出低
-
- 第二个是输入模式,选择下拉输入
- void DHT11_GPIO_Init(void)
- {
- GPIO_InitTypeDef GPIO_InitStructure;
-
- RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);
-
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
- GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
- GPIO_Init(GPIOB, &GPIO_InitStructure);
- GPIO_SetBits(GPIOB, GPIO_Pin_12);
-
- }
-
- void DHT11_GPIO_Init1(void)
- {
- GPIO_InitTypeDef GPIO_InitStructure;
-
- RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);
-
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;
- GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
- GPIO_Init(GPIOB, &GPIO_InitStructure);
- GPIO_SetBits(GPIOB, GPIO_Pin_12);
-
- }
- 第一个是gpio初始化,输出模式
- 第二个是开始信号
- 第三个是接收信号
- void DHT11_UpdateData()
- {
- DHT11_GPIO_Init();
- DHT11_Start();
- DHT11_ReceptionBuff();
-
-
- }
- void DHT11_Start(void)
- {
- data0;
- delay_ms(20);
-
- data1;
- delay_us(10);
- DHT11_GPIO_Init1(); //切换到接收模式
- while(DHT11_Back()); //等待响应信号
- }
- 接收5个字节,每个字节8位
- 接收数字0是 26us~28us
- 接收数字1是 70us
- 我们折中选择40us,方便区分数字0还是数字1
-
- 我们用两个while
- 第一个while(read_data) 接收低电平
- 第二个while(!read_data)接收高电平
- 并且把初始位(i)设置为0位
-
- __nop();函数时空语句,他不会因为我们进去while里面后就不能执行下面的语句了
-
- 每读取一位 就向左移一位 移到低位
-
- 每次移位后中间间隔50us,这里延迟30us
-
- while(read_data);接收下一位时,中间是有一个低电平的,并且每个低电平是50us
- 所以我们这里每次进去都要等待低电平,进行下一次for循环
-
- 把i的值放到Rxbuff里
- void DHT11_ReceptionBuff()
- {
- uint8_t y=1;
- uint16_t i;
- uint8_t x;
-
- for(x=0;x<5;x++)
- {
- i=0;
- for(y=1;y<9;y++)
- {
- while(read_data)
- {
- __nop();
-
- }
- delay_us(40);
- while(!read_data)
- {
- __nop();
-
- }
- i= i<<1;
- delay_us(30);
- if(read_data)
- {
- i |=1;
-
- }
- while(read_data);
-
-
- }
-
- Rxbuff[x] =i;
- }
-
- }


- #ifndef _DHT11_H
- #define _DHT11_H
-
- #include "stm32f10x.h"
-
-
- #define data1 GPIO_SetBits(GPIOB, GPIO_Pin_11)
- #define data0 GPIO_ResetBits(GPIOB, GPIO_Pin_11)
-
- #define read_data GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11)
-
-
-
-
-
- void DHT11_GPIO_Init(void);
- void DHT11_GPIO_Init1(void);
- void DHT11_Start(void);
- void DHT11_ReceptionBuff();
- void DHT11_UpdateData();
-
- extern uint16_t Rxbuff[5];
-
-
-
-
- #endif
-
- void list_task(void *pvParameters)
- {
- delay_ms(1500);
-
-
-
- OLED_Init(); //OLED³õʼ»¯
- OLED_Clear();
-
- OLED_ShowCHinese(0,2,6); //µ±
- OLED_ShowCHinese(16,2,7); //ǰ
- OLED_ShowCHinese(32,2,8); //ÎÂ
- OLED_ShowCHinese(48,2,9); //¶È
- OLED_ShowCHinese(66,2,10); //£º
- OLED_ShowCHinese(90,2,15); //.
- OLED_ShowCHinese(112,2,11); //C
-
- OLED_ShowCHinese(16,5,6); //µ±
- OLED_ShowCHinese(32,5,7); //ǰ
- OLED_ShowCHinese(48,5,12); //ʪ
- OLED_ShowCHinese(64,5,9); //¶È
- OLED_ShowCHinese(80,5,10); //£º
- OLED_ShowCHinese(112,5,13); //.
-
-
-
- while(1)
- {
-
- uint16_t i;
- uint8_t k;
- uint8_t kk;
- uint8_t kkk;
- DHT11_UpdateData();
-
- i = Rxbuff[0]+ Rxbuff[1]+Rxbuff[2]+ Rxbuff[3];
- if(Rxbuff[4] ==i)
- {
- k=Rxbuff[2];
- kk=Rxbuff[0];
- kkk=Rxbuff[3];
- OLED_ShowNum(74,2,k/10,3,3);
- OLED_ShowNum(82,2,k%10,3,3);
- OLED_ShowNum(98,2,kkk,3,3);
- OLED_ShowNum(88,5,kk/10,3,3);
- OLED_ShowNum(98,55,kkk%10,3,3);
-
- }
- delay_ms(2000);
- }
-
- }
- void led0_task(void *pvParameters)
- {
- while(1)
- {
- LED0=~LED0;
- vTaskDelay(500);
- }
- }
