• 智能网关协议PLC转OPC UA服务端

    智能网关协议PLC转OPC UA服务端操作：
    COM 口采集西门子 PLC 的配置4 个 COM 口的配置内容一样， COM1 固定为 RS232 ， COM2 、 COM3 和 COM4 是
    RS232/RS485 可选串口（默认为 RS485 ）。因 S7-200 的 COM 是 RS485 接口，则选择
    以 COM2 连接为例说明 COM 口采集配置操作。 S7-200 的 RS485 接口 DB9 的 3 和 8
    为信号脚， 3 脚接 COM2 RS485 A ， 8 脚接 COM2 RS485 B 。
    （ 1 ）点击“ COM2 ”，点击鼠标右键，点击“添加”，弹出设备配置框。（2）设备名称任意填写，如：S7-200 。（3）设备地址： S7-200 串口地址，根据需求填写，地址要与S7-200 设置一致，否则通讯不上。（4）点击“确定”，添加 S7-200 设备。
    注：点击确定后会在 COM2 下显示添加的设备见上图显示出来 S7-200 ，如果想添加多个设备，重复（1 ） -- （4）步骤即可。
    注：点击“写入配置”网关设备将自动重启，重启后添加 COM2 口的 S7-200 设备才添加成功。



     示例采集 S7-200 的寄存器 V 和 VW 的部分数据配置如下：

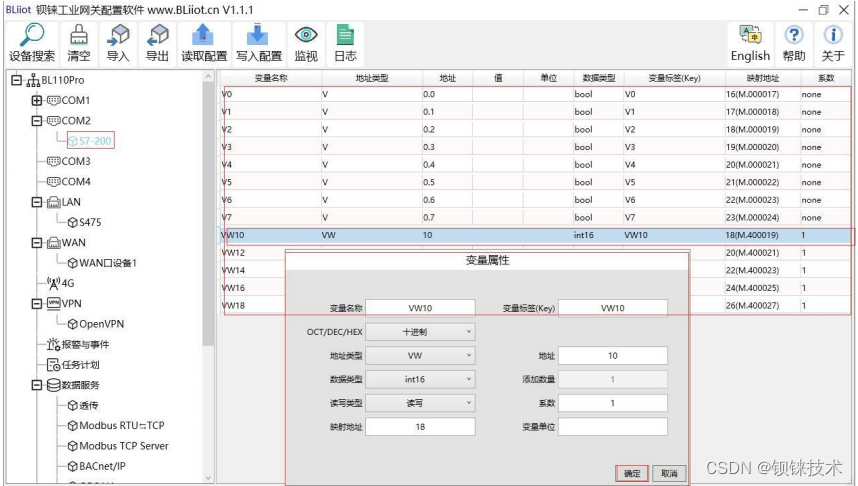

    （ 1 ）点击“ S7-200 ”，鼠标光标移动到方框内，鼠标右键，点击“添加”弹出数据点 设置框。（2）变量名称：命名数据点的名字，如：采集“ VW10 ”的数据，可以填写 为：VW10 。（3）数据点的标识符，可以任意填写。标识符不能重复，如：采集 “VW10 ”数据点的标识填写为“ VW10 ”。（4）根据需求选择采集地址按什么数据格 式填写输入网关，OCT/DEC/HEX 分别是八进制 / 十进制 / 十六进制。西门子 I 和 Q 数据 点是八进制，但因要带小数，所以只能用十进制。（5）地址类型：根据采集的 PLC 的 数据点选择。如：要采集“VW10 ”的数据则选择“ VW ”。（6）地址：采集数据点的
    寄存器地址，如：采集“ VW10 ”的数据，地址为： 10 。（7）数据类型：根据选择采集 PLC 的寄存器的类型选择。（8）添加数量：如果是采集连续地址，同一寄存器可以多 个采集。（9）读写类型：从“只读”、“可读可写”中选择。（ 10 ）系数：扩大或缩小多少倍上传给平台，根据需求填写。（11 ）映射地址：填写采集到的数据点存储到 BL110 网关设备的地址，可以随意填写。映射地址不能重复。范围：0-2000 。如：采集 “VW10 ”的映射地址为“ 18 ”。配置软件上映射地址外面表示 Modbus 地址，括号里面 M.XXX 表示 PLC Modbus 地址。（ 12 ）变量单位：根据需求任意填写，可以不填 写。（13 ）点击“确定”。
    注：点击“确定”后数据点会在方框内显示出来见上图，如果想继续添加数据点，在方框鼠标右键，点击“添加”弹出数据点配置框，重复（2） -- （ 13 ）步骤。
    注：点击“写入配置”网关将自动重启，重启后采集 S7-200 的数据点才生效。

     操作步骤：(1)双击“OPC UA”弹出 OPC UA 配置框。（2）点击启用按钮，启用 OPC UA。默认：关闭。灰色表示：不启用，绿色表示：启用。（3）端口：OPC UA 端口， 默认：4840。（4）Anonymous：启用，表示不用用户名连接。（5）User 、 Password：用户名和用户密码，因启用无用户连接，故不用填写。（6）安全策略：选 择 OPC UA 是否加密连接。本示例选择无加密连接。（7）Certificate、PrivateKey： OPC UA 证书和密钥，因选择无加密连接，故，不用上传证书和密钥。（8）点击“确 定”，确定 OPC UA 的配置。（9）点击“写入配置”，网关设备重启后，OPC UA 才启用。
