SkyWalking服务应用

本案例共讲述了Elasticsearch服务的搭建，以及搭建SkyWalking对应用商城利用探针方式进行检测。具体如下：

（1）搭建Elasticsearch服务；

（2）搭建SkyWalking OAP服务；

（3）搭建SkyWalking UI服务；

（4）搭建并启动应用商城服务，并配置 SkyWalking Agent。

案例：SkyWalking服务应用

案例准备

1. 规划节点

节点规划见表1。

表1 节点规划

2. 基础准备

登录物理OpenStack平台，使用CentOS 7.9镜像创建两台云主机，云主机类型使用4VCPU/8GB内存/40GB硬盘。创建后的云主机作为本次案例的实验节点。

案例实施

1. 部署Elasticsearch服务

（1）修改主机名，修改主机名后，执行bash命令 或者刷新斗学网页面以生效新主机名。

[root@node-1 ~]# hostnamectl set-hostname node-1
[root@node-1 ~]# hostnamectl
   Static hostname: node-1
         Icon name: computer-vm
           Chassis: vm
        Machine ID: cc2c86fe566741e6a2ff6d399c5d5daa
           Boot ID: 6c32a0c1d29e4f30929422c8032239ca
    Virtualization: kvm
  Operating System: CentOS Linux 7 (Core)
       CPE OS Name: cpe:/o:centos:centos:7
            Kernel: Linux 3.10.0-1160.el7.x86_64
      Architecture: x86-64
1
2
3
4
5
6
7
8
9
10
11
12

（2）将提供的elasticsearch-7.17.0-linux-x86_64.tar.gz软件包下载到此节点并解压到/opt目录，进入解压后的目录并创建data目录：

[root@node-1 ~]# curl -O ..........
[root@node-1 ~]# tar -zxvf elasticsearch-7.17.0-linux-x86_64.tar.gz -C /opt
[root@node-1 ~]# cd /opt/elasticsearch-7.17.0/
[root@node-1 elasticsearch-7.17.0]# mkdir data
1
2
3
4

（3）修改Elasticsearch配置，在文件最后添加添加如下几行内容，按“i”建进入编辑模式进行配置，按ESC键输入:wq保存退出。

[root@node-1 elasticsearch-7.17.0]# vi config/elasticsearch.yml
…
cluster.name: my-application
node.name: node-1
path.data: /opt/elasticsearch-7.17.0/data
path.logs: /opt/elasticsearch-7.17.0/logs
network.host: 0.0.0.0
cluster.initial_master_nodes: ["node-1"]
http.cors.enabled: true
http.cors.allow-origin: "*"
http.cors.allow-headers: Authorization,X-Requested-With,Content-Length,Content-Type
1
2
3
4
5
6
7
8
9
10
11

（4）创建Elasticsearch启动用户，并设置属组及权限：

[root@node-1 elasticsearch-7.17.0]# groupadd elsearch
[root@node-1 elasticsearch-7.17.0]# useradd elsearch -g elsearch -p elasticsearch
[root@node-1 elasticsearch-7.17.0]# chown -R elsearch:elsearch /opt/elasticsearch-7.17.0
1
2
3

（5）修改资源限制及内核配置，添加如下内容：

[root@node-1 elasticsearch-7.17.0]# vi /etc/security/limits.conf
…
* hard    nofile           65536
* soft    nofile           65536
[root@node-1 elasticsearch-7.17.0]# vi /etc/sysctl.conf
vm.max_map_count=262144
[root@node-1 elasticsearch-7.17.0]# sysctl -p
[root@node-1 elasticsearch-7.17.0]# reboot
1
2
3
4
5
6
7
8

重启后等待一段时间后刷新页面点击重新连接。

（6）启动Elasticsearch服务：

[root@node-1 ~]# cd /opt/elasticsearch-7.17.0/
[root@node-1 elasticsearch-7.17.0]# su elsearch
[elsearch@node-1 elasticsearch-7.17.0]$ ./bin/elasticsearch -d
1
2
3

（7）查询端口，存在9200则成功启动：

[root@node-1 elasticsearch-7.17.0]# netstat -ntpl
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address           Foreign Address     State    PID/Program name  tcp        0      0 0.0.0.0:22              0.0.0.0:*           LISTEN      1081/sshd      tcp        0      0 127.0.0.1:25            0.0.0.0:*           LISTEN      1041/master    tcp        0      0 0.0.0.0:111             0.0.0.0:*           LISTEN      610/rpcbind
tcp6       0      0 :::9300                 :::*                LISTEN      2261/java
tcp6       0      0 :::22                   :::*                LISTEN      1081/sshd
tcp6       0      0 ::1:25                  :::*                LISTEN      1041/master
tcp6       0      0 :::111                  :::*                LISTEN      610/rpcbind
tcp6       0      0 :::9200                 :::*                LISTEN      2261/java
1
2
3
4
5
6
7
8

（8）切换至带有桌面的虚拟机环境中，使用浏览器访问10.24.193.154:9200，如图1所示：

图1 Elasticsearch服务访问

2. 部署SkyWalking OAP服务

（1）将提供的jdk-8u144-linux-x64.tar.gz软件包下载至node-1节点/root/目录中，并配置jdk如下所示：

[elsearch@node-1 elasticsearch-7.17.0]$ exit
[root@node-1 elasticsearch-7.17.0]# cd
[root@node-1 ~]# curl -O 。。。。。。。。/competition/jdk-8u144-linux-x64.tar.gz
[root@node-1 ~]# tar -zxvf jdk-8u144-linux-x64.tar.gz -C /usr/local/
1
2
3
4

修改profile环境变量文件，代码如下所示：

[root@node-1 ~]# vi /etc/profile
export JAVA_HOME=/usr/local/jdk1.8.0_144
export CLASSPATH=.:${JAVA_HOME}/jre/lib/rt.jar:${JAVA_HOME}/lib/dt.jar:${JAVA_HOME}/lib/tools.jar
export PATH=$PATH:${JAVA_HOME}/bin
[root@node-1 ~]# source /etc/profile
[root@node-1 ~]# java -version
java version "1.8.0_144"
Java(TM) SE Runtime Environment (build 1.8.0_144-b01)
Java HotSpot(TM) 64-Bit Server VM (build 25.144-b01, mixed mode)
1
2
3
4
5
6
7
8
9

（2）将提供的apache-skywalking-apm-es7-8.0.0.tar.gz软件包下载至node-1节点上并解压到/opt目录下：

[root@node-1 ~]# curl -O 。。。。。。。。。。/competition/apache-skywalking-apm-es7-8.0.0.tar.gz
[root@node-1 ~]# tar -zxvf apache-skywalking-apm-es7-8.0.0.tar.gz -C /opt
1
2

（3）进入解压后目录，修改OAP配置文件：

[root@node-1 ~]# cd /opt/apache-skywalking-apm-bin-es7/
[root@node-1 apache-skywalking-apm-bin-es7]# vi config/application.yml
…
#集群配置使用单机版
cluster:
  selector: ${SW_CLUSTER:standalone}
  standalone:
…
#数据库使用elasticsearch7
storage:
  selector: ${SW_STORAGE:elasticsearch7}
…
  elasticsearch7:
    nameSpace: ${SW_NAMESPACE:""}
    clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:10.24.194.203:9200}
…
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

（4）启动OAP服务，查询端口，存在11800与12800则成功启动：

[root@node-1 apache-skywalking-apm-bin-es7]# ./bin/oapService.sh
SkyWalking OAP started successfully!
[root@node-1 apache-skywalking-apm-bin-es7]# netstat -ntpl
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address           Foreign Address    State     PID/Program name
tcp        0      0 0.0.0.0:22              0.0.0.0:*          LISTEN      1081/sshd
tcp        0      0 127.0.0.1:25            0.0.0.0:*          LISTEN      1041/master
tcp        0      0 0.0.0.0:111             0.0.0.0:*          LISTEN      610/rpcbind
tcp6       0      0 :::9300                 :::*               LISTEN      2261/java
tcp6       0      0 :::22                   :::*               LISTEN      1081/sshd
tcp6       0      0 :::11800                :::*               LISTEN      2416/java
tcp6       0      0 ::1:25                  :::*               LISTEN      1041/master
tcp6       0      0 :::12800                :::*               LISTEN      2416/java
tcp6       0      0 :::111                  :::*               LISTEN      610/rpcbind
tcp6       0      0 :::9200                 :::*               LISTEN      2261/java
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

3. 部署SkyWalking UI服务

4. 搭建并启动应用商城服务

打开浏览器，在地址栏中输入http://10.24.193.168，访问界面，如图3所示。

图3 商城首页

单击右上角“头像”，进行登录操作，使用用户名/密码为test/test进行登录，如图4所示。

图4 登录界面

登录后，可进行购买商品操作，单击首页“地平线8号”旅行箱图片，如图5所示。

图5 商品页面

进入购买界面，单击“现在购买”按钮，进行购买商品操作，如图6所示。

图6 购买界面

单机完“现在购买”按钮，跳转到提交订单界面，如图7所示。

)

图7 订单界面

至此，单机部署应用系统完成。

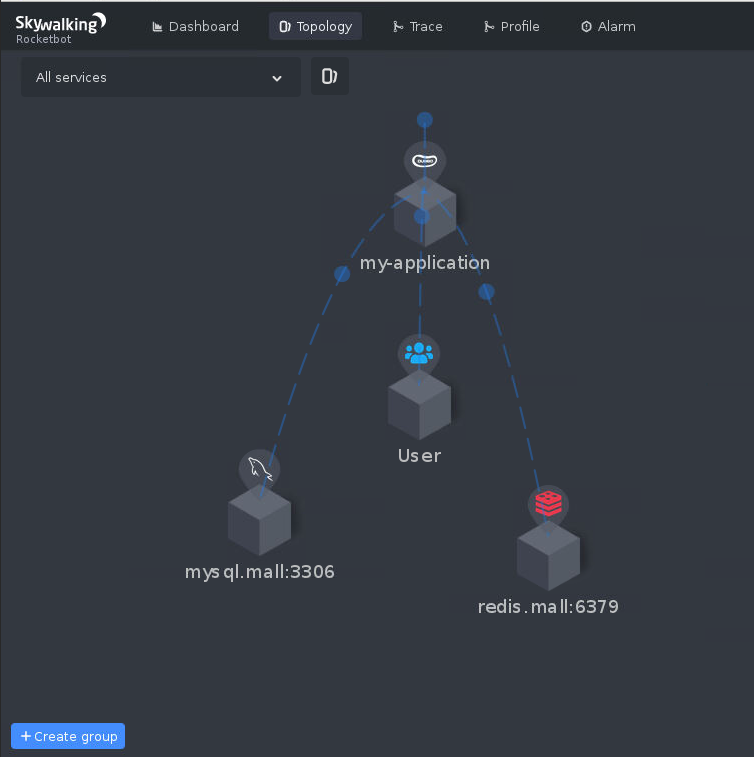

（6）再次访问SkyWalking UI，点击右上角的自动按钮（Auto），发现已有数据产生，如图8与图9所示：

图8 访问SkyWalking UI
