西门子S7300系列PLC利用MPI转以太网模块实现300PLC串口转以太网通信，本案例用PLC的是315-2DP，此型号PLC有两个通信接口分别是MPI、DP口。

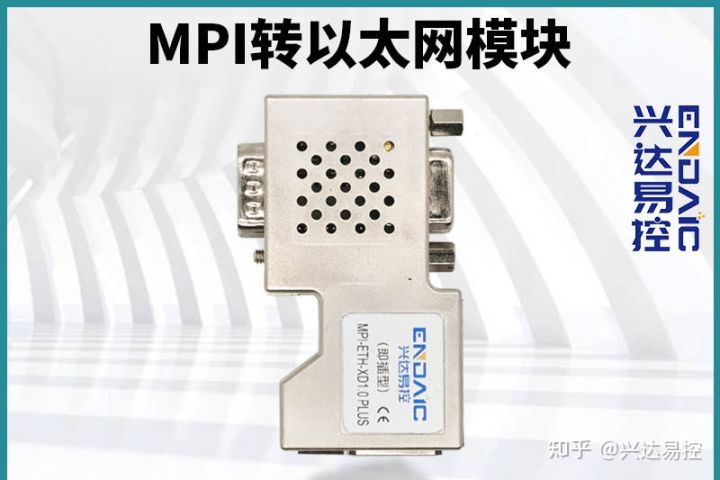

首先把300PLC连接兴达易控MPI转以太网模块MPI-ETH-XD1.0通过ModbusTCP或者是S7TCP 与上位机组态软件通信组”

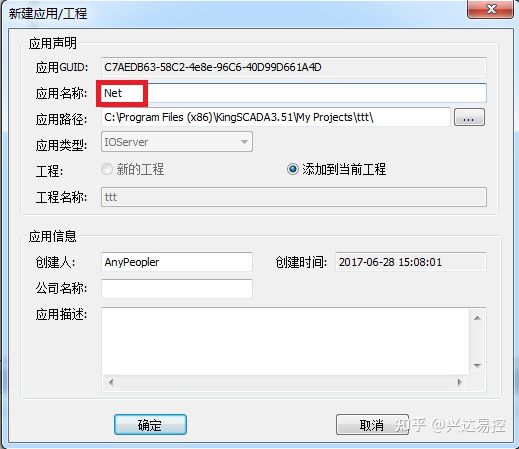

1. 新建工程并打开工程,右击“IOServer 应用组”，选择“添加新 IOServer 应用

在弹出对话框中，填入“应用名称”， 点击“确定”。

1. 选择“设备”，在右边空白区域，点击鼠标右键，选择“新建”。

2. 在“设备名称”处输入一个名称，点击“下一步”。

3. “采集驱动”选择“S7_TCP”；“链路类型”选择“以太网”，点击“下一步”。

4.

“链路逻辑名”默认即可，点击“下一步”。

5. “设备系列”选择“S7-300（TCP）”，“设备地址”的格式为：MPI-ETH-XD1.0的 IP 地址:0:2， 这里MPI-ETH-XD1.0 的 IP 地址为 192.168.1.188，点击“下一步”。

6.

其他参数默认，直至完成。
