ADS1015(ADC)驱动

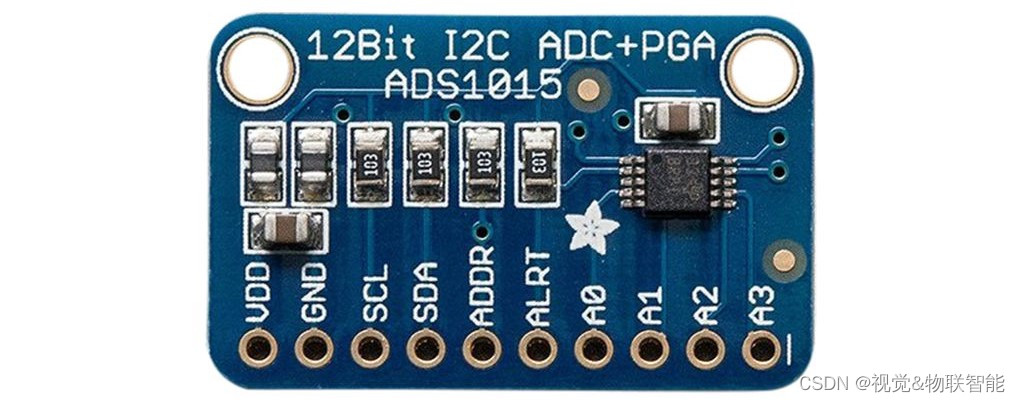

1、ADS1015介绍

ADS1015 是一款具有 12 位分辨率的精密模数转换器 (ADC)，采用超小型无引线 QFN-10 封装或 MSOP-10 封装。 ADS1015 的设计考虑了精度、功率和易于实施。 ADS1015 具有板载基准和振荡器。 数据通过 I2C 兼容的串行接口传输； 可以选择四个 I2C 从地址。 ADS1015 采用 2.0V 至 5.5V 的单电源供电。

ADS1015-Q1 器件可以以高达每秒 3300 个样本 (SPS) 的速率执行转换。 板载 PGA 提供从电源到低至 ±256 mV 的输入范围，允许以高分辨率测量大信号和小信号。 ADS1015-Q1 器件还具有一个输入多路复用器 (MUX)，可提供两个差分或四个单端输入。

ADS1015-Q1 器件在连续转换模式或单次模式下运行，转换后会自动断电并大大降低空闲期间的电流消耗。

2、硬件准备

• ESP8266 NodeMCU开发板一块
• ADS1015传感器模块一个
• 面板板一个
• 杜邦线若干
• 数据线一条

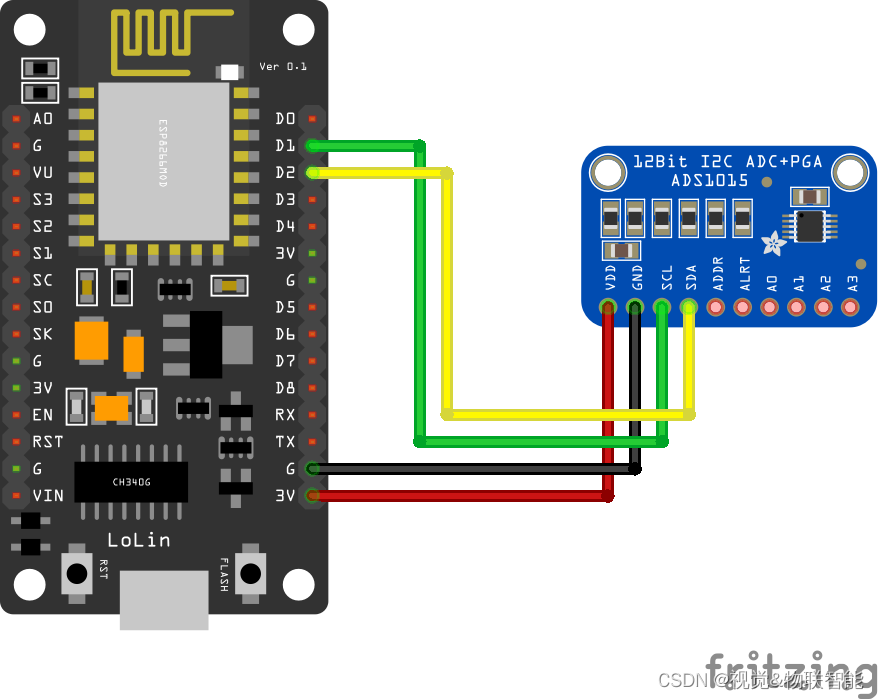

硬件接线如下：

3、软件准备

• Arduino IDE或VSCode + PlatformIO
