Netty 学习笔记

一、Netty介绍和应用场景

1、Netty介绍

• Netty是由JBoss提供的一个java开源框架。
• Netty是一个异步的、基于事件驱动的网络应用框架，用以快速开发高性能、高可靠性的网络IO程序。
• Netty主要针对在TCP协议下，面向Clients端的高并发应用，或者Peer-to-Peer场景下的大量数据持续传输的应用。
• Netty本质是一个NIO框架，适用于服务器通讯相关的多种应用场景。要透彻理解Netty ，需要先学习NIO。

2、Netty的应用场景

1）互联网行业

• 在分布式系统中，各个节点之间需要远程服务调用，高性能的RPC框架必不可少，Netty 作为异步高性能的通信框架，往往作为基础通信组件被这些RPC框架使用。
• 典型应用：阿里分布式服务框架Dubbo的 RPC框架使用Dubbo协议进行节点间通信，Dubbo协议默认使用Netty作为基础通信组件，用于实现各进程节点之间的内部通信。

2）游戏行业

• 无论是手游服务端还是大型的网络游戏，Java语言得到了越来越广泛的应用。
• Netty作为高性能的基础通信组件，提供了TCP/UDP和 HITP协议栈，方便定制和开发私有协议栈，账号登录服务器。
• 地图服务器之间可以方便的通过Netty进行高性能的通信。

3）大数据领域

• 经典的Hadoop的高性能通信和序列化组件Avro的RPC框架，默认采用Netty进行跨界点通信。
• Avro的Netty Service基于Netty框架二次封装实现。

4）其他开源项目

• Akka、Flink、Spark等。

二、IO模型

1、基本说明

• I/O模型简单的理解：就是用什么样的通道进行数据的发送和接收，很大程度上决定了程序通信的性能。
• Java共支持3种网络编程模型（IO模式）：BIO、NIO、AIO。

2、Java BIO

• BIO：同步并阻塞(传统阻塞型)，以流的方式处理数据。服务器实现模式为一个连接一个线程，即客户端有连接请求时服务器端就需要启动一个线程进行处理，如果这个连接不做任何事情会造成不必要的线程开销。



（1）适用场景

• BIO方式适用于连接数目比较小且固定的架构，这种方式对服务器资源要求比较高，并发局限于应用中，JDK1.4以前的唯一选择，但程序简单易理解。

3、Java NIO

• NIO：同步非阻塞，以块的方式处理数据。服务器实现模式为一个线程处理多个请求(连接)，即客户端发送的连接请求都会注册到多路复用器上，多路复用器轮询到连接有I/O请求就进行处理。





（1）适用场景

• NIO方式适用于连接数目多且连接比较短（轻操作）的架构，比如聊天服务器，弹幕系统，服务器间通讯等。编程比较复杂，JDK1.4开始支持。

（2）核心部分

• 核心组件：Channel（通道）、Buffer（缓冲区）、Selector（选择器）

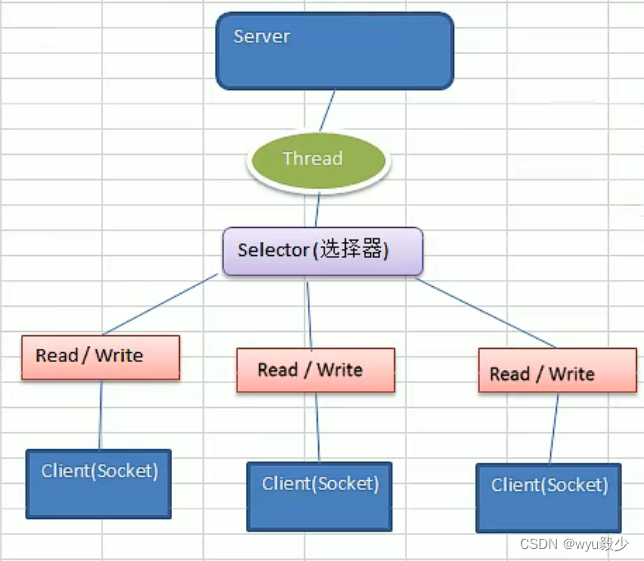

  • Selector 、Channel和Buffer的关系说明



    • 每个channel都会对应一个Buffer。
    • 每个Selector对应一个线程，对应多个channel(连接)。
    • 该图反应了有三个channel注册到该selector。
    • 程序切换到哪个channel是由事件Event决定的。
    • Selector会根据不同的事件，在各个通道上切换。
    • Buffer就是一个内存块，底层是有一个数组。
    • 数据的读取写入是通过Buffer。BIO中要么是输入流，要么是输出流，不能双向。但是NIO的Buffer是可以读也可以写，需要flip方法切换。
    • Channel是双向的，反映底层操作系统的情况。比如Linux，底层的操作系统通道就是双向的。

（3）Buffer

• 核心属性：capacity、position、limit、mark。



• 子类：

  • ByteBuffer
  • IntBuffer
  • FloatBuffer
  • CharBuffer
  • DoubleBuffer
  • ShortBuffer
  • LongBuffer

（4）Channel

• 说明
  • 通道（Channel）类似流（Stream），区别是通道可以同时进行读写，而流只能读或者只能写。
• 重要类
  • FileChannel：用于文件的数据读写
  • ServerSocketChannel：用于TCP的数据读写（服务端）
    • 相关方法
      • public static ServerSocketChannelopen();//得到一个通道
      • public abstract ServerSocketChannelbind(SocketAddress local);//绑定地址
      • public abstract SelectableChannel configureBlocking(boolean block);//设置阻塞或者非阻塞
      • public SocketChannel accept();//接收一个连接
      • public final SelectionKey register(Selector sel, int ops);//注册一个选择器并且设置监听事件
  • SocketChannel：用于TCP的数据读写（客户端）
    • 相关方法
      • public static SocketChannel open();//得到一个通道
      • public abstract SelectableChannel configureBlocking(boolean block);//设置阻塞或者非阻塞
      • public abstract boolean connect(SocketAddress remote);//连接服务端
      • public abstract boolean finishConnect();//上面连接出错之后使用这个进行连接
      • public abstract int write(ByteBuffer src);//往通道里写数据
      • public abstract int read(ByteBuffer dst)//从通道里读数据
      • public abstract SelectionKey register(Selector sel, int ops, Object att);//注册一个选择器并且设置监听事件，最后一个参数可以设置共享数据
      • public void close();//关闭通道
  • DatagramChannel：用于UDP数据读写

（5）Selector

• 说明
  • 多个Channel以事件的方式可以注册到同一个Selector。
  • Selector能够检测多个注册的通道上是否有事件发生，如果有事件发生，便获取事件。然后针对每个事件进行相应的处理。
  • 这样就可以只用一个单线程去管理多个通道，也就是管理多个连接和请求。
  • 只有在连接真正有读写事件发生时，才会进行读写，就大大地减少了系统开销，并且不必为每个连接都创建一个线程，不用去维护多个线程。
  • 避免了多线程之间的上下文切换导致的开销。
• 主要子类：SelectorImpl。
• 重要方法
  • public static Selector open();//得到一个选择器对象。
  • public int select([long timeout]);//监控所有注册的通道，当其中有IO操作时，将对应的SelectionKey加入到内部集合中并返回，参数用来设置超时时间（可以不设置参数）。
  • public int selectNow();//不阻塞，立即返回。
  • public Set selectedKeys();//从内部集合中得到所有的selectionKey。
  • public Selector wakeup();//唤醒该选择器对象。
• SelectionKey
  • 表示Selector和网络通道的注册关系，共四种：
    • int OP_ACCEPT：有新的网络连接可以accept，值为 1<<4 = 16。
    • int OP_CONNECT：代表连接已经建立，值为 1<<3 = 8。
    • int OP_READ：代表读操作，值为 1<<0 = 1。
    • int OP_WRITE：代表写操作，值为 1<<2 = 4。
  • 相关方法
    • public abstract Selector selector();//得到与之关联的Selector对象
    • public abstract SelectableChannel channel();//得到与之关联的通道
    • public final Object attachment();//得到与之关联的共享数据
    • public abstract SelectionKey interestOps(int ops);//设置或者改变监听事件
    • public final boolean isAcceptable();//是否可以accept
    • public final boolean isReadable();//是否可以读
    • public final boolean isWritable();//是否可以写
    • public abstract void cancel();//取消注册

（6）零拷贝

• 说明

  • 传统IO是4次拷贝，4次切换。（DMA：Direct Memory Access 直接内存拷贝，不使用CPU）



  • 零拷贝是网络编程的关键，很多性能优化都离不开。

  • 零拷贝从操作系统角度看，是没有cpu拷贝，DMA拷贝是一定会存在的。

• mmap

  • mmap通过内存映射，将文件映射到内核缓冲区，同时，用户空间可以共享内核空间的数据。这样，在进行网络传输时，就可以减少内核空间到用户空间的拷贝次数。（3次拷贝、4次切换）



• sendFile

  • Linux 2.1

    • 数据根本不经过用户态，直接从内核缓冲区到SocketBuffer，同时，由于和用户态完全无关，就减少了一次上下文切换。（3次拷贝、3次切换）

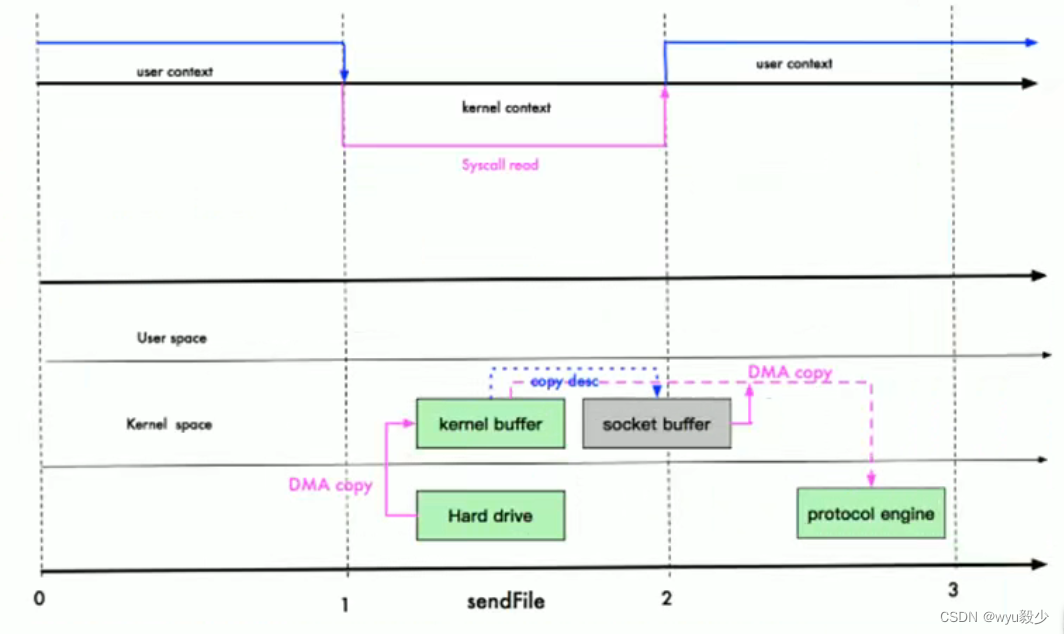

  • Linux 2.4

    • 避免了从内核缓冲区拷贝到SocketBuffer的操作，直接拷贝到协议栈，从而再一次减少了数据拷贝。（2次拷贝、3次切换）



4、Java AIO

• AIO：异步非阻塞，引入异步通道的概念，采用了Proactor模式，简化了程序编写，有效的请求才启动线程，它的特点是先由操作系统完成后才通知服务端程序启动线程去处理，一般适用于连接数较多且连接时间较长的应用。

（1）适用场景

• AIO方式使用于连接数目多且连接比较长（重操作）的架构，比如相册服务器，充分调用操作系统参与并发操作，编程比较复杂，JDK7开始支持。

三、Netty概述

1、背景

（1）原生NIO存在的问题

• NIO的类库和API繁杂，使用麻烦：需要熟练掌握Selector、ServerSocketChannel、SocketChannel、ByteBuffer等。
• 需要具备其他的额外技能：要熟悉 Java多线程编程，因为NIO编程涉及到Reactor模式，必须对多线程和网络编程非常熟悉，才能编写出高质量的NIO程序。
• 开发工作量和难度都非常大：例如客户端面临断连重连、网络闪断、半包读写败缓存、网络拥塞和异常流的处理等等。
• JDK NIO的 Bug：例如臭名昭著的 Epoll Bug，它会导致Selector空轮询，最终导致CPU 100%。直到JDK 1.7版本该问题仍旧存在，没有被根本解决。

（2）Netty的优点

• Netty对JDK自带的NIO的API进行了封装。
• 设计优雅：适用于各种传输类型的统一API阻塞和非阻塞Socket；基于灵活且可扩展的事件模型，可以清晰地分离关注点；高度可定制的线程模型-单线程，一个或多个线程池。
• 使用方便：详细记录的Javadoc，用户指南和示例；没有其他依赖项，JDK 5 (Netty3.x）或6 (Netty 4.x）就足够了。
• 高性能、吞吐量更高；延迟更低；减少资源消耗；最小化不必要的内存复制。
• 安全：完整的 SSL/TLS和 StartTLS支持。
• 社区活跃、不断更新：社区活跃，版本迭代周期短，发现的Bug可以被及时修复，同时，更多的新功能会被加入。

（3）官网

• https://netty.io/ ，推荐使用Netty4.x。3.x太古老，5.x有重大bug被官网放弃。

2、线程模型概述

（1）基本介绍

• 目前存在的线程模型

  • 传统阻塞IO服务模型

    • 原理图：对象（黄色）、线程（蓝色）、方法API（白色）



    • 特点

      • 采用阻塞IO模式获取输入的数据。
      • 每个连接都需要独立的线程完成数据的输入，业务处理，数据返回。

    • 问题

      • 当并发数很大，就会创建大量的线程，占用很大系统资源。
      • 连接创建后，如果当前线程暂时没有数据可读，该线程会阻塞在read操作，造成线程资源浪费。

  • Reactor模式（反应器模式、分发者模式、通知者模式）

    • 原理图：对象（黄色）、线程（蓝色）、方法API（白色）



    • 说明

      • Reactor模式，通过一个或多个输入同时传递给服务处理器的模式（基于事件驱动）。
      • 服务器端程序处理传入的多个请求，并将它们同步分派到相应的处理线程，因此Reactor模式也叫Dispatcher模式。
      • Reactor模式使用IO复用监听事件，收到事件后，分发给某个线程（进程），这点就是网络服务器高并发处理关键。

    • 特点

      • 基于I/0复用模型：多个连接共用一个阻塞对象，应用程序只需要在一个阻塞对象等待，无需阻塞等待所有连接。当某个连接有新的数据可以处理时，操作系统通知应用程序，线程从阻塞状态返回，开始进行业务处理。
      • 基于线程池复用线程资源：不必再为每个连接创建线程，将连接完成后的业务处理任务分配给线程进行处理，一个线程可以处理多个连接的业务。

    • 类型

      • 单Reactor单线程
      • 单Reactor多线程
      • 主从Reactor多线程

• Netty线程模型：基于主从Reactor多线程模型做了一定的改进。

（2）Reactor模式

（1）单Reactor单线程

• 原理图：



• 说明：

  • Select可以实现应用程序通过一个阻塞对象监听多路连接请求。
  • Reactor对象通过Select监控客户端请求事件，收到事件后通过Dispatch进行分发。
  • 如果是建立连接请求事件，则由Acceptor通过Accept处理连接请求，然后创建一个Handler对象处理连接完成后的后续业务处理。
  • 如果不是建立连接事件，则Reactor会分发调用连接对应的Handler来响应。
  • Handler会完成Read>业务处理>Send的完整业务流程。

• 优点：

  • 模型简单，没有多线程、进程通信、竞争的问题，全部都在一个线程中完成。

• 缺点：

  • 性能问题：只有一个线程，无法完全发挥多核CPU的性能。Handler在处理某个连接上的业务时，整个进程无法处理其他连接事件，很容易导致性能瓶颈。
  • 可靠性问题：如果线程意外终止，或者进入死循环，会导致整个系统通信模块不可用，不能接收和处理外部消息，造成节点故障。

• 适用场景：

  • 客户端的数量有限，业务处理非常快速，比如Redis在业务处理的时间复杂度O(1)的情况

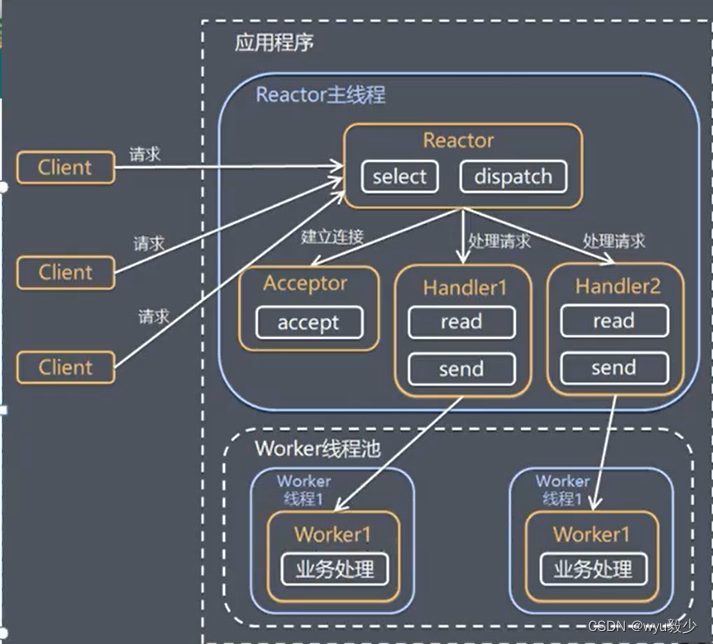

（2）单Reactor多线程

• 原理图：



• 说明：

  • Reactor对象通过select监控客户端请求事件，收到事件后，通过dispatch进行分发。
  • 如果是建立连接请求，则由Acceptor通过accept处理连接请求，然后创建一个Handler对象处理完成连接后的各种事件。
  • 如果不是连接请求，则由Reactor分发调用连接对应的handler来处理。
  • handler只负责响应事件，不做具体的业务处理，通过read读取数据后，会分发给后面的worker线程池的某个线程处理业务。
  • worker线程池会分配独立线程完成真正的业务，并将结果返回给handler。
  • handler收到响应后，通过send将结果返回给client。

• 优点：

  • 可以充分地利用多核cpu的处理能力。

• 缺点：

  • 多线程数据共享和访问比较复杂，reactor处理所有的事件的监听和响应，在单线程运行，在高并发场景容易出现性能瓶颈。

（3）主从Reactor多线程

• 原理图：



• 说明：

  • Reactor主线程MainReactor对象通过select监听连接事件，收到事件后，通过Acceptor处理连接事件。
  • 当Acceptor处理连接事件后，MainReactor将连接分配给SubReactor。
  • SubReactor将连接加入到连接队列进行监听，并创建handler进行各种事件处理。
  • 当有新事件发生时， SubReactor就会调用对应的handler处理。
  • handler通过read读取数据，分发给后面的worker线程处理。
  • worker线程池分配独立的worker线程进行业务处理，并返回结果。
  • handler收到响应的结果后，再通过send将结果返回给client。
  • Reactor主线程可以对应多个Reactor子线程，即MainRecator可以关联多个SubReactor。

• 优点：

  • 父线程与子线程职责明确，父线程只需要接收新连接，子线程完成后续的业务处理。
  • 父线程与子线程的数据交互简单，Reactor主线程只需要把新连接传给子线程，子线程无需返回数据。

• 缺点：

  • 编程复杂度较高。

（3）Netty模型

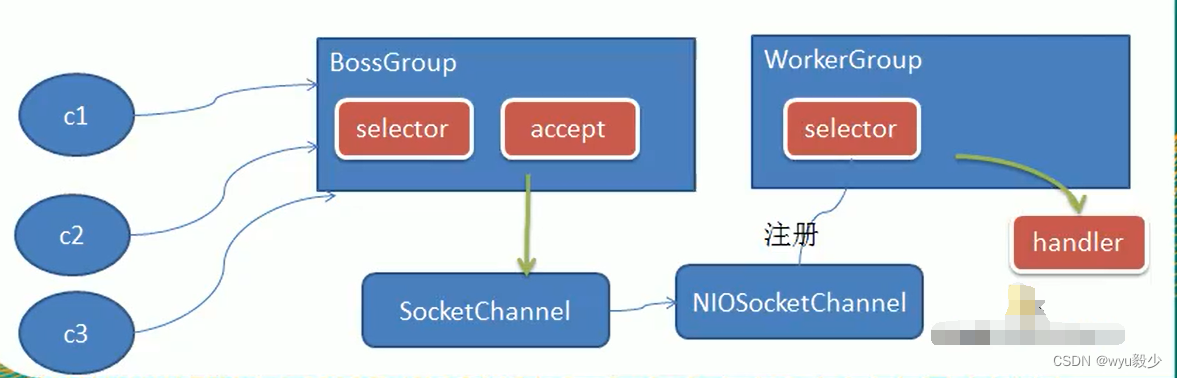

（1）简单版

• 原理图：

• 说明：

  • BossGroup线程维护Selector，只关注Accecpt事件。
  • 当接收到Accept事件，获取到对应的SocketChannel，封装成NIOScoketChannel并注册到Worker 线程(事件循环)，并进行维护。
  • 当Worker线程监听到selector中的通道发生自己感兴趣的事件后，就进行处理(由handler完成)，注意handler已经加入到通道。

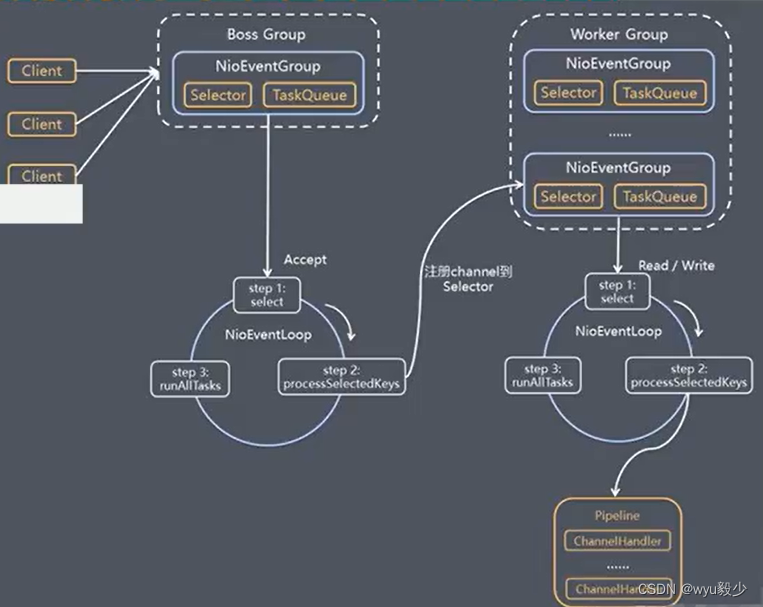

（2）详细版

• 原理图：



• 说明：

  • Netty抽象出两组线程池。BossGroup专门负责接收客户端的连接，WorkerGroup专门负责网络的读写。
  • BossGroup和WorkerGroup类型都是NioEventLoopGroup。
  • NioEventLoopGroup相当于一个事件循环组，这个组中含有多个事件循环，每一个事件循环是NioEventLoop。
  • NioEventLoop表示一个不断循环的执行处理任务的线程，每个NioEventLoop都有一个selector，用于监听绑定在其上的socket的网络通讯。
  • NioEventLoopGroup 可以有多个线程，即可以含有多个NioEventLoop。
  • 每个Boss NioEventLoop循环执行的步骤有3步：
    • 轮询accept事件。
    • 处理accept事件，与client建立连接，生成NIOSocketChannel，并将其注册到某个worker NIOEventLoop上的selector。
    • 处理任务队列的任务，即runAllTasks。
  • 每个Worker NIOEventLoop循环执行的步骤：
    • 轮询read,、write事件。
    • 处理I/O事件，即read 、write事件，在对应NIOSocketChannel处理。
    • 处理任务队列的任务，即runAllTasks。
  • 每个Worker NIOEventLoop处理业务时，会使用pipeline(管道)，pipeline中包含了channel，即通过pipeline可以获取到对应通道，管道中维护了很多的处理器。

3、异步模型

（1）基本介绍

• 异步的概念和同步相对。当一个异步过程调用发出后，调用者不能立刻得到结果。实际处理这个调用的组件在完成后，通过状态、通知和回调来通知调用者。
• Netty中的I/O操作是异步的，包括Bind、Write、Connect等操作会简单的返回一个ChannelFuture。
• 调用者并不能立刻获得结果，而是通过Future-Listener机制，用户可以方便的主动获取或者通过通知机制获得IO操作结果。
• Netty的异步模型是建立在future和 callback的之上的。callback就是回调。重点是Future，它的核心思想是：假设一个方法 fun，计算过程可能非常耗时，等待fun返回显然不合适。那么可以在调用fun的时候，立马返回一个Future，后续可以通过Future去监控方法fun的处理过程(即：Future-Listener机制)。

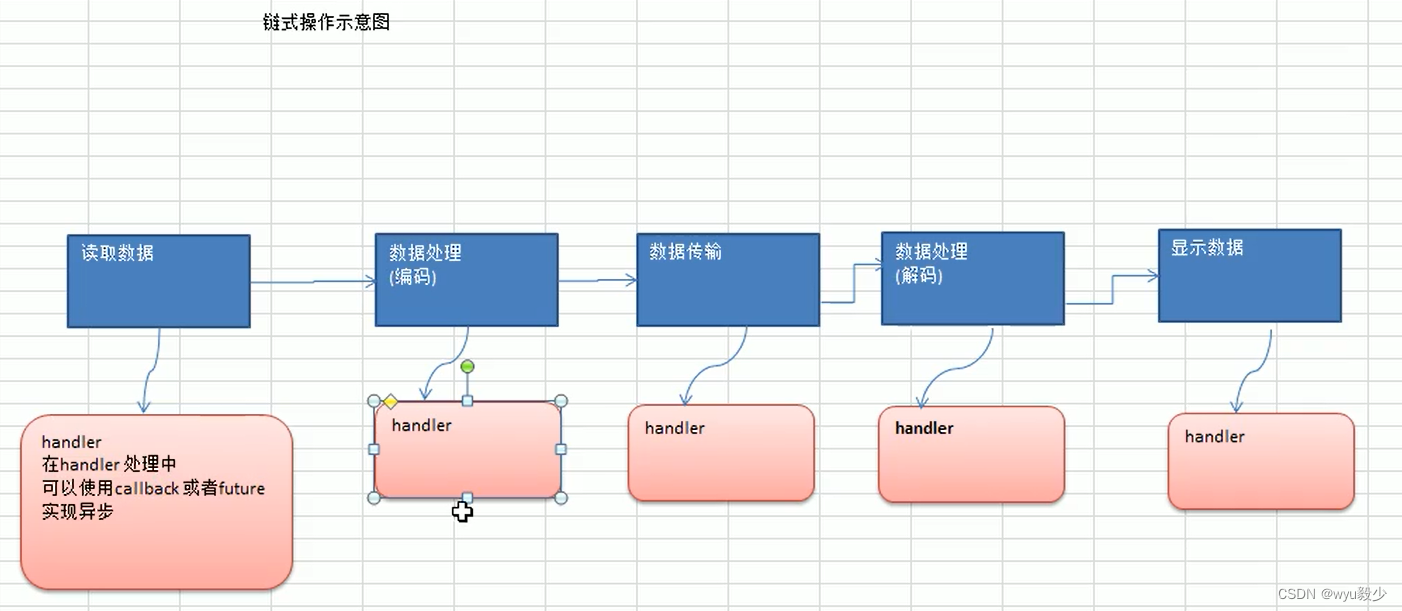

（2）工作原理图

• 说明：
  • 在使用Netty进行编程时，拦截操作和转换出入站数据只需要提供callback或利用future即可。这使得链式操作简单、高效，并有利于编写可重用的、通用的代码。
  • Netty框架的目标就是让业务逻辑从网络基础应用编码中分离出来、解脱出来。

（3）Future说明

• 表示异步的执行结果，可以通过它提供的方法来检测执行是否完成，比如检索计算等等。
• ChannelFuture是一个接口: public interface ChannelFuture extends Future。我们可以添加监听器，当监听的事件发生时，就会通知到监听器。

（4）Future-Listener机制

• 当Future对象刚刚创建时，处于非完成状态，调用者可以通过返回的ChannelFuture来获取操作执行的状态，注册监听函数来执行完成后的操作。
• 常见有如下操作：
  • 通过isDone方法来判断当前操作是否完成；
  • 通过isSuccess方法来判断已完成的当前操作是否成功；
  • 通过getCause方法来获取已完成的当前操作失败的原因；
  • 通过isCancelled方法来判断已完成的当前操作是否被取消；
  • 通过addlistener方法来注册监听器，当操作已完成(isDone方法返回完成)，将会通知指定的监听器；如果Future对象已完成，则通知指定的监听器。
• 优点：
  • 相比传统阻塞I/O，执行I/O操作后线程会被阻塞住，直到操作完成；异步处理的好处是不会造成线程阻塞，线程在I/O操作期间可以执行别的程序，在高并发情形下会更稳定和更高的吞吐量。

四、Netty核心

1、Netty核心组件

（1）Bootstrap、ServerBootstrap

• Bootstrap意思是引导，一个Netty应用通常由一个Bootstrap开始，主要作用是配置整个Netty程序，串联各个组件，Netty中Bootstrap类是客户端程序的启动引导类，ServerBootstrap是服务端启动引导类。

• 常见方法：

  • //该方法用于服务器端，用来设置两个EventLoopGroup
    public ServerBootstrap group(EventLoopGroup parentGroup, EventLoopGroup childGroup);
    1
    2

  • //该方法用于客户端，在AbstractBootstrap中，用来设置一个EventLoopGroup
    public B group(EventLoopGroup group);
    1
    2

  • //该方法在AbstractBootstrap中，用来设置服务端或者客户端的通道实现
    public B channel(Class<? extends C> channelClass);
    1
    2

  • //该方法在AbstractBootstrap中，用来给通道添加配置
    public <T> B option(ChannelOption<T> option, T value);
    1
    2

  • //用来给接收到的通道添加配置
    public <T> ServerBootstrap childOption(ChannelOption<T> childOption, T value);
    1
    2

  • //该方法用来设置业务处理类(自定义的handler）
    public ServerBootstrap childHandler(ChannelHandler childHandler);
    1
    2

  • //该方法用于服务器端，用来设置占用的端口号
    public ChannelFuture bind(int inetPort);
    1
    2

  • //该方法用于客户端，用来连接服务器端
    public ChannelFuture connect(String inetHost, int inetPort);
    1
    2

（2）Future、ChannelFuture

• Netty中所有的IO操作都是异步的，不能立刻得知消息是否被正确处理。但是可以过一会等它执行完成或者直接注册一个监听，具体的实现就是通过Future和ChannelFuture，他们可以注册一个监听，当操作执行成功或失败时监听会自动触发注册的监听事件。

• 常见方法：

  • //返回当前正在进行IO操作的通道
    Channel channel();
    1
    2

  • //等待异步操作执行完毕
    ChannelFuture sync();
    1
    2

（3）Channel

• Netty网络通信的组件，能够用于执行网络I/O操作。
• 通过Channel可获得当前网络连接的通道的状态。
• 通过Channel可获得网络连接的配置参数(例如接收缓冲区大小)。
• Channel提供异步的网络I/O操作(如建立连接，读写，绑定端口)，异步调用意味着任何I/O调用都将立即返回，并且不保证在调用结束时所请求的I/O操作已完成。
• 调用立即返回一个ChannelFuture实例，通过注册监听器到ChannelFuture上，可以在I/O操作成功、失败或取消时回调通知调用方。
• 支持关联I/O操作与对应的处理程序。
• 不同协议、不同的阻塞类型的连接都有不同的Channel类型与之对应。
• 常用的Channel类型（这些通道涵盖了UDP和TCP网络IO以及文件IO）：
  • NioSocketChannel，异步的客户端 TCP Socket连接。
  • NioServerSocketChannel，异步的服务器端 TCP Socket连接。
  • NioDatagramChannel，异步的 UDP连接。
  • NioSctpChannel，异步的客户端 Sctp连接。
  • NioSctpServerChannel，异步的Sctp服务器端连接。

（4）Selector

• Netty基于Selector对象实现I/O多路复用，通过Selector一个线程可以监听多个连接的Channel事件。
• 当向一个Selector中注册Channel后，Selector内部的机制就可以自动不断地查询（Select）这些注册的Channel是否有已就绪的IO事件（例如可读，可写，网络连接完成等），这样程序就可以很简单地使用一个线程高效地管理多个Channel。

（5）ChannelHandler

• ChannelHandler是一个接口，处理I/О事件或拦截I/O操作，并将其转发到其ChannelPipeline(业务处理链)中的下一个处理程序。

• ChannelHandler本身并没有提供很多方法，因为这个接口有许多的方法需要实现，方便使用期间可以继承它的子类。

• ChannelHandler及其实现类一览图：



  • ChannelInboundHandler用于处理入站I/O事件。
  • ChannelOutboundHandler用于处理出站I/O操作。

• 自定义一个Handler类去继承ChannelInboundHandlerAdapter，然后通过重写相应方法实现业务逻辑，一般需要重写以下方法：

  • //注册事件
    @Override
    public void channelRegistered(ChannelHandlerContext ctx) throws Exception {
        ctx.fireChannelRegistered();
    }
    1
    2
    3
    4
    5

  • //取消注册事件
    @Override
    public void channelUnregistered(ChannelHandlerContext ctx) throws Exception {
        ctx.fireChannelUnregistered();
    }
    1
    2
    3
    4
    5

  • //通道就绪事件
    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
            ctx.fireChannelActive();
    }
    1
    2
    3
    4
    5

  • //通道非激活事件
    @Override
    public void channelInactive(ChannelHandlerContext ctx) throws Exception {
        ctx.fireChannelInactive();
    }
    1
    2
    3
    4
    5

  • //通道读取数据事件
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        ctx.fireChannelRead(msg);
    }
    1
    2
    3
    4
    5

  • //数据读取完毕事件
    @Override
    public void channelReadComplete(ChannelHandlerContext ctx) throws Exception {
        ctx.fireChannelReadComplete();
    }
    1
    2
    3
    4
    5

（6）Pipeline、ChannelPipeline

• ChannelPipeline是一个Handler的集合，它负责处理和拦截inbound或者outbound的事件和操作，相当于一个贯穿Netty的链。(也可以这样理解：ChannelPipeline是保存 ChannelHandler的List，用于处理或拦截Channel的入站事件和出站操作)。

• ChannelPipeline实现了一种高级形式的拦截过滤器模式，使用户可以完全控制事件的处理方式，以及 Channel中各个的 ChannelHandler如何相互交互。

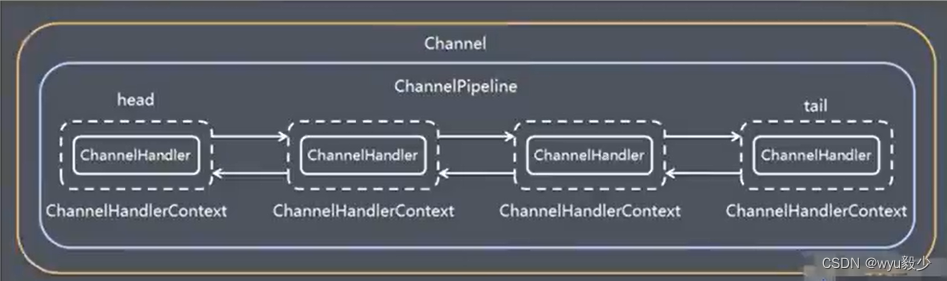

• 在Netty中每个Channel都有且仅有一个ChannelPipeline与之对应，它们的组成关系如下：



  • 一个Channel包含了一个ChannelPipeline（互相包含），而ChannelPipeline中又维护了一个由ChannelHandlerContext组成的双向链表，并且每个ChannelHandlerContext中又关联着一个 ChannelHandler。
  • 入站事件和出站事件在一个双向链表中，入站事件会从链表head往后传递到最后一个人站的 handler，出站事件会从链表tail往前传递到最前一个出站的handler，两种类型的handler互不干扰。

• 常见方法：

  • //把一个业务处理类(handle)添加到链中的第一个位置
    ChannelPipeline addFirst(ChannelHandler... handlers);
    1
    2

  • //把一个业务处理类(handler)添加到链中的最后一个位置
    ChannelPipeline addLast(ChannelHandler... handlers);
    1
    2

（7）ChannelHandlerContext

• 保存Channel相关的所有上下文信息，同时关联一个ChannelHandler对象。

• ChannelHandlerContext中包含一个具体的事件处理器ChannelHandler，同时ChannelHandlerContext中也绑定了对应的pipeline和Channel的信息，方便对ChannelHandler进行调用。

• 常见方法：

  • //关闭通道
    public ChannelFuture close();
    1
    2

  • //刷新
    ChannelHandlerContext flush();
    1
    2

  • //将数据写到ChannelPipeline中当前ChannelHandler的下一个ChannelHandler开始处理（出站）
    ChannelFuture writeAndFlush(Object msg);
    1
    2

（8）ChannelOption

• Netty在创建Channel实例后，一般都需要设置ChannelOption参数。

• ChannelOption参数如下：

  • /**
    * 对应TCP/IP协议 listen 函数中的 backlog参数，用来初始化服务器可连接队列大小。服务端处理客
    * 户端连接请求是顺序处理的，所以同一时间只能处理一个客户端连接。多个客户端来的时候，服务端将不能 * 处理的客户端连接请求放在队列中等待处理，backlog参数指定了队列的大小。
    */
    ChannelOption.SO_BACKLOG;
    1
    2
    3
    4
    5

  • /**
    * 设置是否一直保持连接活动状态
    */
    ChannelOption.SO_KEEPALIVE;
    1
    2
    3
    4

（9）EventLoopGroup（NioEventLoopGroup）

• EventLoopGroup是一组EventLoop的抽象，Netty为了更好的利用多核CPU资源，一般会有多个EventLoop同时工作，每个EventLoop维护着一个Selector实例。

• EventLoopGroup提供next接口，可以从组里面按照一定规则获取其中一个EventLoop来处理任务。在 Netty服务器端编程中，我们一般都需要提供两个EventLoopGroup，例如: BossEventLoopGroup和 WorkerEventLoopGroup。

• 通常一个服务端口即一个ServerSocketChannel对应一个Selector和一个EventLoop线程。BossEventLoop负责接收客户端的连接并将SocketChannel交给WorkerEventLoopGroup来进行IO处理，如下图所示：



  • BossEventLoopGroup通常是一个单线程的EventLoop，EventLoop维护着一个注册了ServerSocketChannel的Selector实例。
  • BossEventLoop不断轮询Selector将连接事件分离出来，通常是OP_ACCEPT事件，然后将接收到的SocketChannel交给WorkerEventLoopGroup。
  • WorkerEventLoopGroup会由next选择其中一个EventLoop来将这个SocketChannel注册到其维护的Selector，并对其后续的IO事件进行处理。

• 常用方法：

  • //构造方法
    public NioEventLoopGroup() {
            this(0);
    }
    public NioEventLoopGroup(int nThreads);
    1
    2
    3
    4
    5

  • //断开连接，关闭线程
    public Future<?> shutdownGracefully();
    1
    2

（10）UnPooled和ByteBuf

• UnPooled：Netty提供一个专门用来操作缓冲区(即Netty的数据容器)的工具类。

• ByteBuf：类似于NIO中的ByteBuffer，但有区别。读写操作不需要使用flip方法进行反转。

  • 底层维护了 readerIndex、writerIndex、capacity。
  • 0~readerIndex：已经读取的区域。
  • readerIndex~writerIndex：可读的区域。
  • writerIndex~capacity：可写的区域。

• 常用方法：

  • //UnPooled类：

    //通过给定的数据和字符编码返回一个ByteBuf对象
    public static ByteBuf copiedBuffer(CharSequence string, Charset charset);
    1
    2
    3
    4

  • //ByteBuf类：

    //可读的字节数
    public int readableBytes();

    //读取字节
    public byte readByte();

    //获取指定索引的字节
    public byte getByte(int index);

    //根据编码获取一段字符，指定起点和长度
    public CharSequence getCharSequence(int index, int length, Charset charset);
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13

2、Netty的编码解码机制

（1）基本介绍

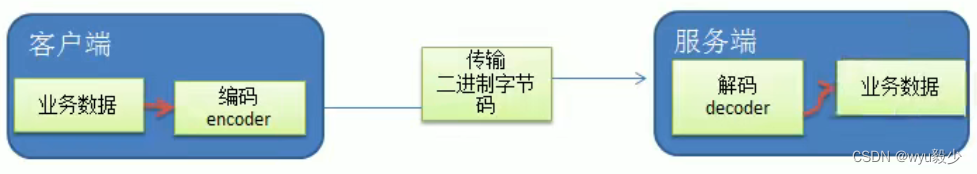

• 编写网络应用程序时，因为数据在网络中传输的都是二进制字节码数据，在发送数据时就需要编码，接收数据时就需要解码。
• codec（编解码器）的组成部分有两个：decoder（解码器）和encoder（编码器）。
• encoder负责把业务数据转换成字节码数据，decoder负责把字节码数据转换成业务数据。

（2）Netty原生codec

• Netty自身提供了一些codec（编解码器）。
  • Encoder：
    • StringEncoder：对字符串数据进行编码。
    • ObjectEncoder：对Java对象进行编码。
  • Decoder：
    • StringDecoder：对字符串数据进行解码。
    • ObjectDecoder：对Java对象进行解码。
• 问题：
  • Netty本身自带的ObjectDecoder和ObjectEncoder可以用来实现POJO对象或各种业务对象的编码和解码，底层使用的仍是Java序列化技术，而Java序列化技术本身效率就不高，存在如下问题：
    • 无法跨语言。
    • 序列化后的体积太大，是二进制编码的5倍多。
    • 序列化性能太低。

（3）Google Protobuf

• Protobuf是Google发布的开源项目，全称 Google Protocol Buffers，是一种轻便高效的结构化数据存储格式，可以用于结构化数据串行化，或者说序列化。它很适合做数据存储或RPC数据交换格式。
• 参考文档：https://developers.google.com/protocol-buffers/docs/proto （语言指南）
• Protobuf是以message的方式来管理数据的。
• 支持跨平台、跨语言，即客户端和服务器端可以是不同的语言编写的，支持目前绝大多数语言，例如C++、C#、Java、python等。
• 高性能，高可靠性。
• 使用protobuf编译器能自动生成代码。Protobuf是将类的定义使用.proto文件进行描述。然后通过protoc.exe编译器根据.proto自动生成.java文件。

3、Netty的入站与出站机制

（1）基本说明

• ChannelHandler充当了处理入站和出站数据的应用程序逻辑的容器。例如，实现ChannellnboundHandler接口（或ChannellnboundHandlerAdapter)，你就可以接收入站事件和数据，这些数据会被业务逻辑处理。当要给客户端发送响应时，也可以从ChannellnboundHardler冲刷数据。业务逻辑通常写在一个或者多个ChannellnboundHandler中。ChannelOutboundHandler原理一样，只不过它是用来处理出站数据的。
• ChannelPipeline提供了ChannelHandler链的容器。以客户端应用程序为例，如果事件的运动方向是从客户端到服务端的，那么我们称这些事件为出站的，即客户端发送给服务端的数据会通过pipeline中的一系列ChannelOutboundHandler，并被这些Handler处理，反之则称为入站的。

4、TCP的粘包与拆包

（1）基本介绍

• TCP是面向连接的，面向流的，提供高可靠性服务。收发两端（客户端和服务器端）都要有一一成对的socket，因此，发送端为了将多个发给接收端的包，更有效的发给对方，使用了优化方法（Nagle算法），将多次间隔较小且数据量小的数据，合并成一个大的数据块，然后进行封包。这样做虽然提高了效率，但是接收端就难于分辨出完整的数据包了，因为面向流的通信是无消息保护边界的。

• 由于TCP无消息保护边界，需要在接收端处理消息边界问题，也就是我们所说的粘包、拆包问题。

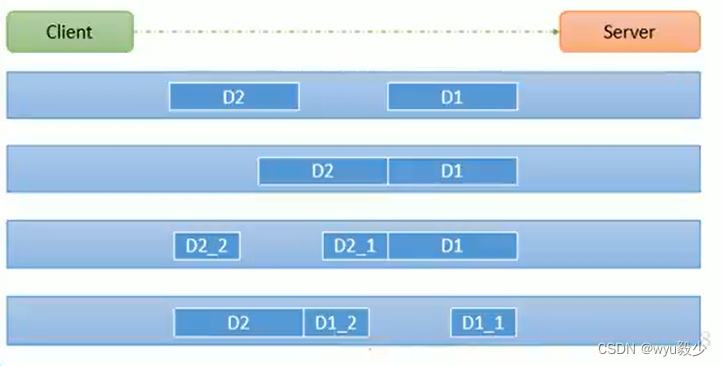

• 图解：



  • 假设客户端分别发送了两个数据包D1和D2给服务端，由于服务端一次读取到字节数是不确定的，故可能存在以下四种情况：
    • 服务端分两次读取到了两个独立的数据包，分别是D1和D2，没有粘包和拆包。
    • 服务端一次接受到了两个数据包，D1和D2粘合在一起，称之为TCP粘包。
    • 服务端分两次读取到了数据包，第一次读取到了完整的D1包和D2包的部分内容，第二次读取到了D2包的剩余内容，这称之为TCP拆包。
    • 服务端分两次读取到了数据包,第一次读取到了D1包的部分内容D1_1，第二次读取到了D1包的剩余部分内容D1_2和完整的D2包。同样是TCP拆包。

（2）解决方案

• 对于粘包和拆包问题，常见的解决方案有四种：
  • 客户端在发送数据包的时候，每个包都固定长度，比如1024个字节大小，如果客户端发送的数据长度不足1024个字节，则通过补充空格的方式补全到指定长度；
  • 客户端在每个包的末尾使用固定的分隔符，例如\r\n，如果一个包被拆分了，则等待下一个包发送过来之后找到其中的\r\n，然后对其拆分后的头部部分与前一个包的剩余部分进行合并，这样就得到了一个完整的包；
  • 将消息分为头部和消息体，在头部中保存有当前整个消息的长度，只有在读取到足够长度的消息之后才算是读到了一个完整的消息；
  • 通过自定义协议进行粘包和拆包的处理。
    • 使用自定义协议+编解码器。
    • 关键就是要解决服务器端每次读取数据长度的问题，这个问题解决，就不会出现服务器多读或少读数据的问题，从而避免的TCP粘包、拆包。

（3）Netty内置编解码器

• LineBasedFrameDecoder：换行符解码器，报文尾部增加固定换行符rn，解析数据时以换行符作为报文结尾。
• DelimiterBasedFrameDecoder：分隔符解码器，使用特定分隔符作为报文的结尾，解析数据时以定义的分隔符作为报文结尾。
• LengthFieldBasedFrameDecoder：通过在包头增加消息体长度的解码器，解析数据时首先获取首部长度，然后定长读取socket中的数据。
• FixedLengthFrameDecoder：定长解码器，这个最简单，消息体固定长度，解析数据时按长度读取即可。

（4）Netty自定义编解码器

• 通过实现MessageToByteEncoder和ByteToMessageDecoder来实现。

  • MessageToByteEncoder的作用是将响应数据编码为一个ByteBuf对象。

    public abstract class MessageToByteEncoder<I> extends ChannelOutboundHandlerAdapter {

        protected abstract void encode(ChannelHandlerContext ctx, I msg, ByteBuf out) throws Exception;

    }
    1
    2
    3
    4
    5

  • ByteToMessageDecoder则是将接收到的ByteBuf数据转换为某个对象数据。

    public abstract class ByteToMessageDecoder extends ChannelInboundHandlerAdapter {

        protected abstract void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception;

    }

    1
    2
    3
    4
    5
    6
