怎样将例化的uvn test包含在verdi的instance中，并将其中变量加入到dump的波形中（方便verdi追test以及debug）

一.怎样将例化的uvn test包含在verdi的instance中

1.test class在module test中例化（verdi只显示module，class只有包含在module中才会被显示）。注意如果是在module的同一个文件中，但是在module外面去定义class tests会不会也可以追踪呢？不可以写在module外面，写在外面是没法追代码的，代码都是灰白的。

2.注意需要在对应的module tests中将class test进行run（110行）。（testbench.sv（或者说top.sv中）中就不用去使用run_test了）

3.test所在module文件列出来在filelist中。

4.注意module不能包含在pkg中。

5.可能打开verdi也没有显示该test，可以在declaretion窗口找到该case（对应所在的module），双击，然后在instance中就会显示该case。

比如下面这个例子（定义了和test同名的module，test定义在了module中，并按照上面步骤在module中run的test）：

1.module and test的定义

 filist：

verdi结果（可以看到test已经在instance上显示，并且class test也处于可以通过点击鼠标右键追踪代码的状态）：

 如果class test在module test外面定义那么class test的代码是不可被追踪的。如下图（class代码是不可被最终状态）：

二.怎样将例化的uvn test 的变量加入到dump的波形中：

如上面例子中所示。

0.将class test中的想dump的变量用static来修饰。(因为静态变量是不用实例化类就可以直接使用的)（14和16行）

1.在module test中将定义一个变量，然后使用连续赋值语句assign来接收class test中的static修饰的变量。（105和106行）

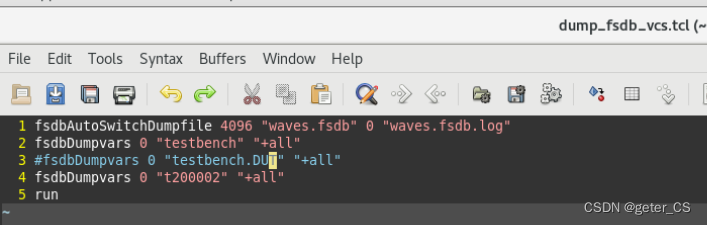

2.dump_fsdb_vcs.tcl中加入对module test的信号波形dump。

 3.然后在verdi中就可以拉出那个接收class test中static变量值的变量波形来查看了。



缺点：static变量，如果有多个实例化的class，那么这些class都有可能改变这个static变量。求其它方法。
