AD PCB导出Gerber文件(非常详细的步骤)

        当我们的PCB绘制好，并仔细检查后，就可以把文件交给工厂生产了，一般有两种方式，第一种最简单，就是直接将PCB文件压缩打包，发给工厂，发给工厂的途径一般有两种，一种是在其官网上提交，一种是在其开发的应用程序上提交， 嘉立创工厂就可以在其开发的应用上，登录注册的账号，然后上传文件，就可以等待收货了。

        这里以AD16.1中文版为例，从头到尾讲解如何将PCB文件导出生产文件（project outputs：gerber文件、NC钻孔文件、坐标文件）。

        在PCB中，点击文件，找到制造输出，点击里面的Gerber Files，如下图：

随后出现Gerber设置界面：

在通用界面下，单位选择英寸，格式选择2：5。

在层界面下，在下方的画线层选择框中，选择：所有使用的，在映射层中选择：关闭所有，勾选包括未连接的中间层焊盘选择框。如下图所示：

在钻孔图层设置界面下，将钻孔绘制图打勾，钻孔栅格图打勾，如下图：

在光圈设置界面中，默认勾选：嵌入的孔径。

在高级设置界面中，按默认设置。

此时点击确定，即可生成gerber文件。文件会默认保存在工程目录下的一个新建文件夹为Project Outputs for XXX（XXX为工程名）的文件夹。同时工程下会多出一个后缀为Cam未保存的文件，此文件不必保存，关掉即可，下面步骤生成的Cam文件也不必理会。

特别提醒，AD16及以后的版本，keep-out-layer无法导出gerber，或者说导出不完整。这里有两个解决办法：一个是按照官方办法，用机械层设定板型，另一个办法是点击设计，板子形状，点击根据板子外形生成线条，这个时候再导出Gerber的话，就能导出keep-out-layer。

Gerber文件导出后，还需要生成NC钻孔文件，生成步骤如下：

在PCB工程下，点击文件，找到制造输出，点击里面的NC Drill Files。

出现一个NC钻孔设置界面，单位像上面一样选择英寸，格式选择2：5，其他按照下图设置:

点击确定：

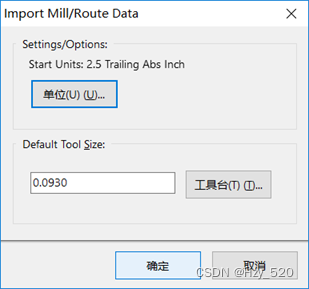

再次点击确定：

再点击确定，即可生成NC钻孔文件，随后还要生成坐标文件。

坐标文件

在PCB文件下，点击文件，找到装配输出，点击里面的Generates pick and place files：

点击后有如下界面：

按照上图设置，形式选择文本，或者CSV，都选也行，点击确定即可生成坐标文件。

至此，我们将我们的PCB文件生成了适合工厂生产的生产文件，将工程同级目录下的Project Outputs for XXX（XXX为工程名）打包压缩，发给工厂即可。
