安全保障基于软件全生命周期-NetworkPolicy应用

NetworkPolicy可以从IP地址或者端口层面控制网络流量，网络策略通过网络插件来实现，如果要使用网络策略，必须使用支持networkPolicy的网络解决方案。创建一个NetworkPolicy资源对象，如果没有控制器来使用，那么这个NetworkPolicy不会有任何作用。当网络策略选择了某些Pod后，这些被选中的Pod就会遵循NetworkPolicy中定义的规则。另外，网络测试不会冲突，如果有一个或者多个策略选择了一个Pod，那么该Pod会使用多个策略的和集。在定义NetworkPolicy规则时有一些关键字段，具体字段含义如下所示：
spec：包含了在一个namespace中定义特定网络策略所需的所有信息。
podSelector：用于选择一组Pod，如果podSelector字段是空，代表选择namespace下的所有Pod
policyTypes：policyType包含Ingress或者Egress或者两者都有，如果policyTypes没有指定，那么默认是Ingress。
Ingress：Ingress规则白名单列表，每个允许同时匹配from和ports部分的流量
Egress：Egress规则的白名单列表，每个规则允许匹配to和port部分的流量

例如下面的规则是：选择打了标签role=db的pod。

podSelector:
  matchLabels:
    role:db

下面的规则是允许所有的流量，如果ingress后面没有-{},则是拒绝所有的流量。

spec:
  podSelector:{}
  policyType:
  - Ingress
spec:
  podSelector:{}
  ingress:
  -{}
  policyTypes:
  -Ingress

NetworkPolicy是命名空间级别的资源，规则应用与标签选择器匹配的endpoint的集合。GlobalNetworkPolicy与NetworkPolicy功能一样，是整个集群级别的资源，GlobalNetworkPolicy会在集群中所有Namespace生效，并且能限制主机(HostEndpoint).

接下来通过实际例子演示NetworkPolicy工作过程，集群使用的网络插件是Calico。首先部署两个应用，部署的yaml文件如下，toolbox是用于访问部署的calico-demo的pod的。

apiVersion: v1
kind: Namespace
metadata:
  name: calico-demo
---
apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: calico-demo
  name: calico-demo
  labels:
    app: calico-demo
spec:
  replicas: 1
  selector:
    matchLabels:
      app: calico-demo
  template:
    metadata:
      labels:
        app: calico-demo
        access: "true"
    spec:
      containers:
        - name: calico-demo
          image: nginx
          ports:
            - containerPort: 80

apiVersion: apps/v1
kind: Deployment
metadata:
#  namespace: default
  name: toolbox
spec:
  replicas: 1
  selector:
    matchLabels:
      app: toolbox
  template:
    metadata:
      labels:
        app: toolbox
        access: "true"
    spec:
      containers:
        - name: toolbox
          image: centos
          command:
            - tail
            - -f
            - /dev/null

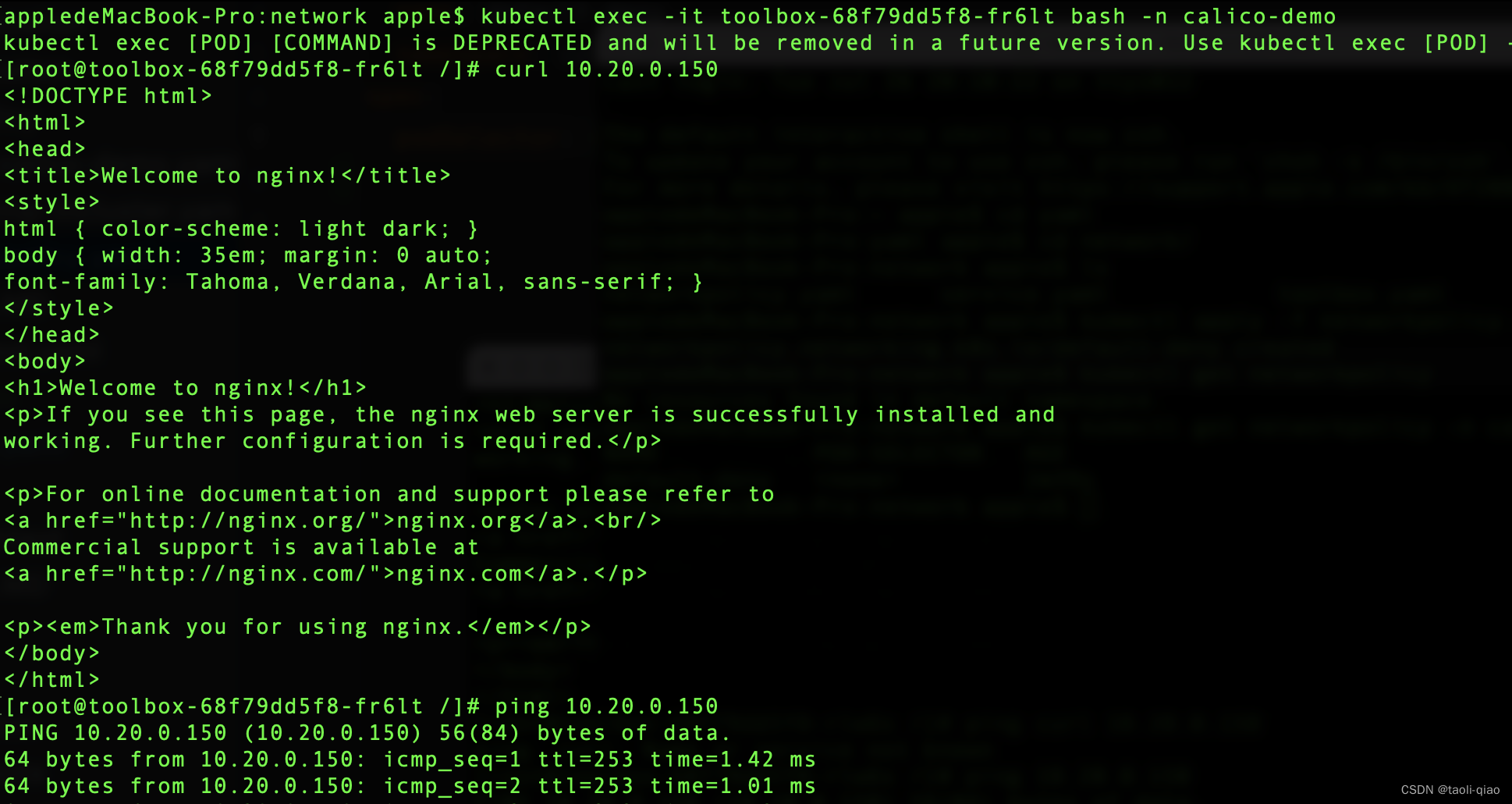

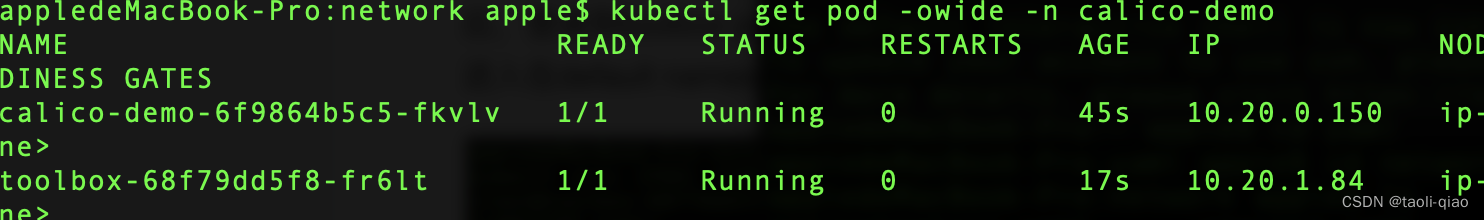

toolbox一个部署在calico-demo的namespace下，一个部署在default的namespace下面，部署完成后，登录到toolbox pod里面，用curl和ping命令访问calico-demo服务，可以看到都访问成功。同理进入在default namespace下的toolbox，curl和ping都能成功。

 此时让NetworkPolicy生效，NetworkPolicy的规则如下，表示不允许任何流量。NetworkPolicy生效后，在两个namespace下的toolbox pod里面再用curl和ping命令，都不通了

kind: NetworkPolicy
apiVersion: networking.k8s.io/v1
metadata:
  name: default-deny
  namespace: calico-demo
spec:
  podSelector: {}

接着让下面的GlobalNetworkPolicy生效，这个规则是开通ping命令。因为是Global的policy，所以在两个namespace下用ping命令都能成功，curl命令仍然失败。

apiVersion: projectcalico.org/v3
kind: GlobalNetworkPolicy
metadata:
  name: allow-ping-in-cluster
spec:
  selector: all()
  types:
    - Ingress
  ingress:
    - action: Allow
      protocol: ICMP
      source:
        selector: all()
      icmp:
        type: 8 # Ping request
    - action: Allow
      protocol: ICMPv6
      source:
        selector: all()
      icmp:
        type: 128 # Ping request

接着在开通80端口，但是该端口的流量要来源于default namespace中的pod才行。所以下面的NetworkPolicy生效后，在default namespace下的toolbox中用curl命令访问calico-demo服务是通的。

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-http
  namespace: calico-demo
spec:
  podSelector: {}
  ingress:
    - from:
        - namespaceSelector:
            matchLabels:
              kubernetes.io/metadata.name: default
      ports:
        - protocol: TCP
          port: 80

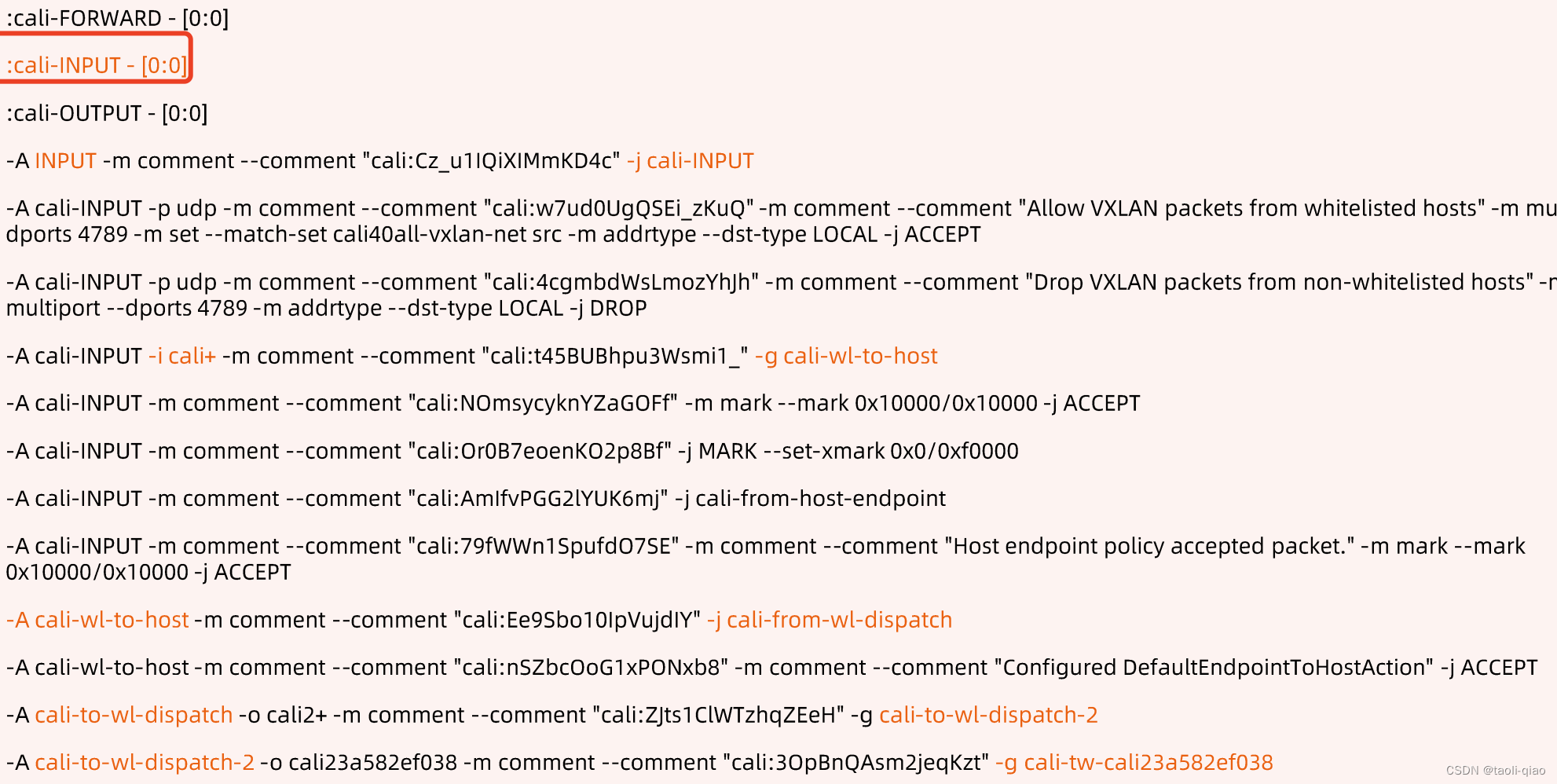

上面演示了NetworkPolicy工作过程，而NetworkPolicy实际是通过防火墙规则进行控制，而Iptables项目最早出来就是为了解决防火墙规则配置。所以查看Calico的Iptables即可知道背后控制的逻辑。查看Calico的防火墙规则会看到有cali-INPUT的chain。

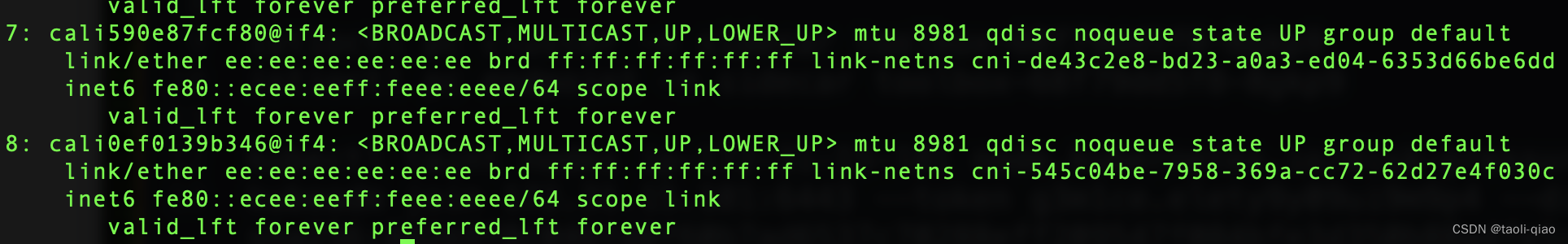

 通过命令ip a命令查看网络配置，可以看到有cali开头的配置。实际如果采用了cali的网络插件，那么通过网络插件的请求，都会以cali开头。

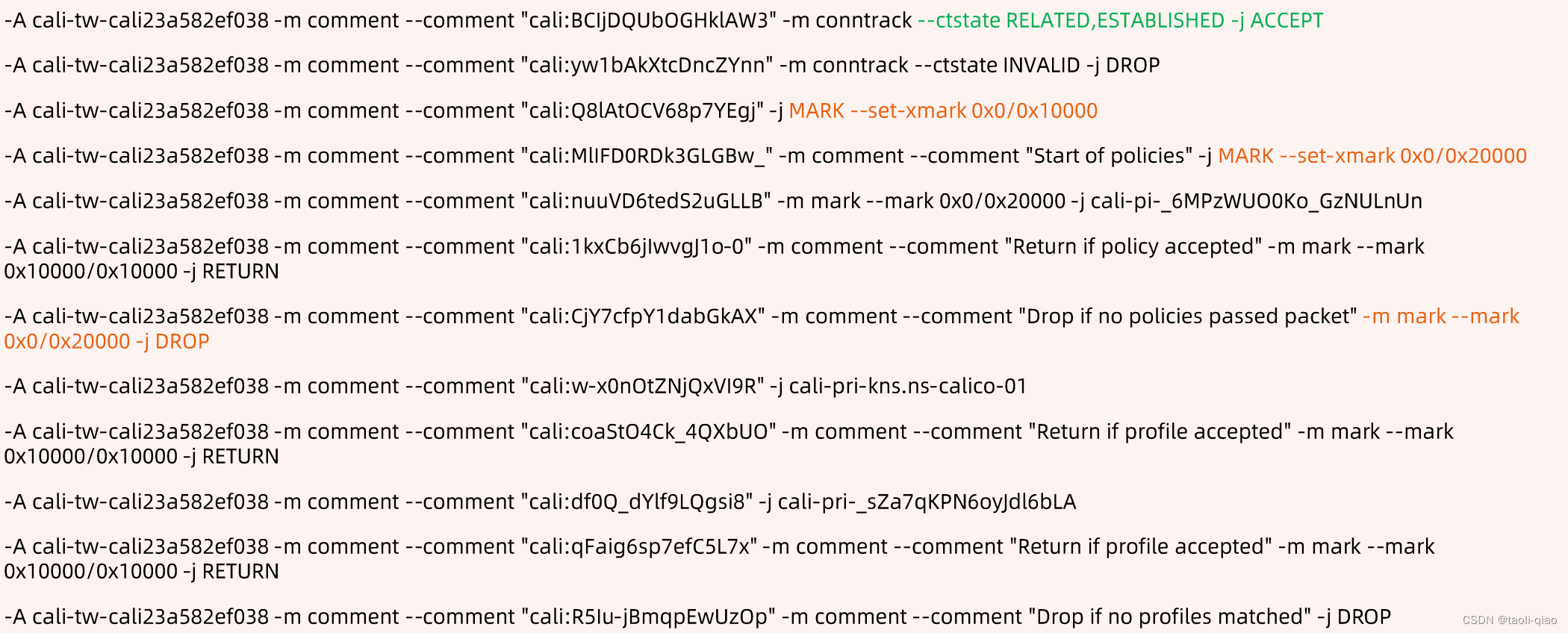

下面是添加了第一条NetworkPolicy后Iptables的主要内容。这里对cali开头的请求打了标签0x0/0x20000,而对于打了这些标签的请求，-j的处理是DROP，即被抛弃了，不处理。通过这样显示了拒绝请求的NetworkPolicy。

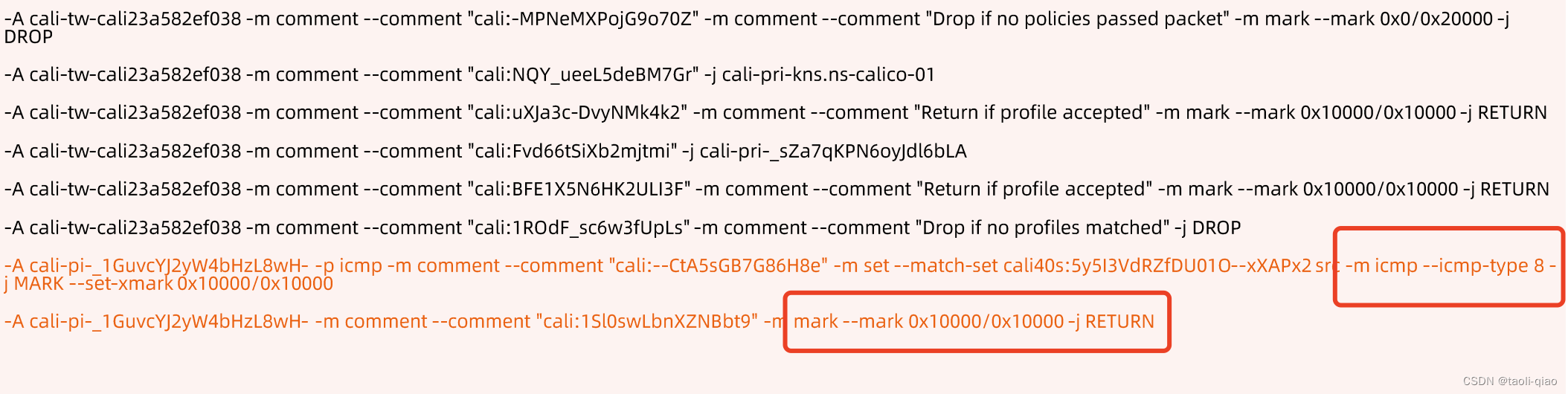

在开通ICMP后，防火墙规则进行了变更，变化点如下。对于matchle icmp-type 8的请求打了0x10000标签，而对于打了这样标签的请求，-j操作是RETURN，即直接返回，而不是被DROP掉.

以上就是NetworkPolicy工作原理，可以看到通过配置NetworkPolicy可以在网络层面对请求进行定制好的控制，保证集群安全。
