• SDRAM 控制器（三）——自动刷新模块

    1、知识点

    1.1 刷新

            SDRAM 内部存储体是利用电容能够保持电荷以及可充放电的特性制成，而电容所存储的电荷会随时间不断流失，会造成存储数据的丢失。为保证 SDRAM 中数据的可靠性，需要对 SDRAM 进行不断刷新。SDRAM 的刷新方式分为自刷新和自动刷新两种，这两种刷新方式，在实现和作用上存在差异。

            自动刷新模式：作用是在 SDRAM 的正常操作过程中，保证数据不丢失，自动刷新过程需要外部时钟的参与，但刷新行地址由内部刷新计数器控制，无需外部写入。
            自刷新模式则主要用于休眠模式低功耗状态下的数据保存，自刷新过程无需外部时钟参与，与自动刷新相同的是，刷新行地址由内部刷新计算器控制，无需外部写入。
            两者的操作命令相同，当 CKE信号保持高电平时，写入刷新指令，进入自动刷新模式；当CKE 信号为低电平时，写入刷新指令，进入自刷新模式。

            目前国际公认的标准是，存储体中电容的数据有效保存期上限是 64ms， 也就是说每一行刷新的循环周期最大为 64ms，那么刷新速度就是：行数/64ms。我们在 SDRAM 的数据手册中经常会看到 4096 Refresh Cycles/64ms 或 8192 Refresh Cycles/64ms 的相关介绍， 这里的 4096 与 8192 就代表SDRAM 芯片中单个 L-Bank 的行数。刷新命令一次对一行有效，发送间隔也是随总行数而变化， 当单个 L-Bank 为 4096 行时，刷新间隔最大为 15.625μs，单个 L-Bank 为 8192 行时，刷新间隔最大为 7.8125μs。（但是通常不会在边缘刷新，所以我们采用7.5us刷新一次）

    1.2 自动刷新

            SDRAM的所有操作都需要在完成初始化操作后才能进行，自动刷新操作自然也不例外。下图是MT48LC64M4A2的自动刷新时序图：

    各信号说明如下：

            CK：工作时钟，具体时钟频率视不同的芯片而不同

            CKE：时钟使能，在整个初始化过程中都需要拉高

            COMMAND：SDRAM命令，由4根线拼接而成，分别是CS#（片选信号），RAS#（行选通信号），CAS#（列选通信号），WE#（写使能信号），通过这4根命令线，再结合SDRAM的地址、输入输出数据等，就可以对SDRAM进行各种命令操作

            DQM/DQML,DQMU：数据掩码，通过数据掩码可以实现对输入或输出数据的某一位进行“掩埋”，也就是使某一位失效

            A[9:0],A[12:11]：数据地址线，同时也可用来设置模式寄存器

            A10：数据地址线，同时也可以用来使能一些具体操作，比如控制自动预充电使能、使能预充电bank数量

            BA[1：0]：bank地址

            DQ数据：在初始化过程中无数据输出，保持高阻态就行

    补充：

            1.对所有BANK进行预充电操作，A10拉高即是选中所有BANK

            2.进行预充电操作后需要等待一定的时间，即tRP，在此期间同样需要发送NOP空指令（发送空指令是为了防止对SDRAM进行误操作）

            3.等待结束后发送自动刷新指令

            4.进行自动刷新操作后需要等待一定的时间，即tRC，在此期间同样需要发送NOP空指令（发送空指令是为了防止对SDRAM进行误操作）

            5.重复进行发送自动刷新指令与等待tRFC

            6.tRFC等待时间结束后，SDRAM 自动刷新完成

    2、设计

    模块图及端口：

    在这里插入图片描述

    时序图：

    总结：

    1、所有的操作都需要在完成初始化后进行，即init_end信号为高电平，才可以完成其他操作；

    2、周期性自动刷新，需要定义一个寄存器cnt_ref，对刷新时间间隔进行计数；

    3、cnt_ref计数到最大值max，完成一次计数后，输出自动刷新的请求信号aref_req，并发送给仲裁模块，仲裁模块同意请求后发送自动刷新aref_en；

    4、内部收到aref_en后产生一个响应信号aref_ack，保持一段时间高电平，响应信号有效时拉低请求信号；

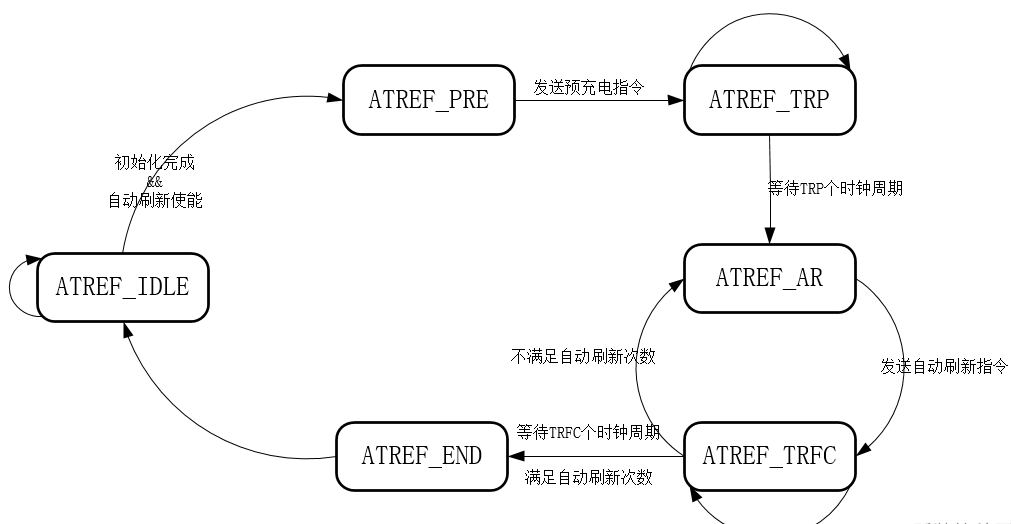

    5、利用状态机（6个状态）实现

     AREF_IDLE：初始状态，直到初始化完成后且仲裁模块发送自动刷新使能信号后，跳转至下一状态AREF_PCH，在此状态发送NOP指令
    AREF_PCH：发送预充电指令状态、只维持一个时钟周期、下个时钟就跳转到状态AREF_TRP，在此状态发送预充电指令
    AREF_TRP：预充电指令等待状态、在此状态等待时间满足TRP后就跳转到下一个状态AUTO_REF，在此状态发送NOP指令
    AUTO_REF：发送自动刷新指令状态、只维持一个时钟周期、下个时钟就跳转到状态AREF_TRF，在此状态发送自动刷新指令
    AREF_TRF：自动刷新指令等待状态、在此状态等待时间满足TRF时进行判断，若自动刷新次数满足要求（2次）后就跳转到下一个状态AREF_END，在此状态发送NOP指令，若不满足自动刷新次数要求就继续进行自动刷新操作，跳转到状态AUTO_REF
    AREF_END：自动刷新结束状态，完成自动刷新后停留在这个状态一个周期；在此状态发送NOP指令，并发送一个自动刷新完成脉冲信号以通知仲裁模块自动刷新结束

    代码：

    1. //----------------------------------------------------------------------------------------------------
    2. //--SDRAM自动刷新模块
    3. //----------------------------------------------------------------------------------------------------
    4.
    5. //------------<模块及端口声明>------------------------------------------------------------------------
    6. module	sdram_aref(
    7. 	input	wire		sys_clk			,	//时钟信号，100M
    8. 	input	wire		sys_rst_n		,	//复位信号，低电平有效
    9. 	input	wire		init_end		,	//初始化完成信号,只有完成初始化后才能进行自动刷新操作
    10. 	input	wire		aref_en			,	//自动刷新使能信号，该信号拉高后才可以进行自动刷新操作
    11.
    12. 	output	reg	[3:0]	aref_cmd		,	//4位SDRAM命令，组成{CS#,RAS#,CAS#,WE#}
    13. 	output	reg	[1:0]	aref_ba			,	//2位BANK地址，共4个BANK
    14. 	output	reg	[12:0]	aref_addr		,	//13位SDRAM地址
    15. 	output	reg			aref_end		,	//自动刷新完成信号，自动刷新完成后拉高一个时钟周期，通知给仲裁模块
    16. 	output	reg 		aref_req			//自动刷新请求信号，输出给仲裁模块，发起一次自动刷新请求
    17. );
    18.
    19. //------------<参数定义>----------------------------------------------------------------------------------
    20. //计数器最大值、刷新次数定义
    21. parameter	CNT_REF_MAX = 10'd749	;		//自动刷新间隔时间,周期10ns，64ms/8192=7.812us，这里留些裕量，7.5us=7500ns,系统周期10ns,也就是计数750
    22. //等待时间参数定义
    23. parameter	TRP  = 3'd2	,					//发送预充电指令后进行下一个操作需要等待的时间
    24. 			TRFC = 3'd7	;					//发送自动刷新指令后进行下一个操作需要等待的时间
    25. //命令指令参数
    26. parameter 	P_CHARGE 	 = 4'b0010 , 		//预充电指令
    27. 			A_REF   	 = 4'b0001 , 		//自动刷新指令
    28. 			NOP       	 = 4'b0111 ; 		//空操作指令
    29. //状态机状态编码，用格雷码编码，也可以使用独热码（但是资源消耗多些）
    30. parameter	AREF_IDLE = 3'b000,			//自动刷新初始状态
    31. 			AREF_PCH  = 3'b001,			//预充电状态
    32. 			AREF_TRP  = 3'b011,			//预充电等待状态
    33. 			AUTO_REF  = 3'b010,			//自动刷新状态
    34. 			AREF_TRF  = 3'b110,         //自动刷新等待状态
    35. 			AREF_END  = 3'b111;         //自动刷新结束状态
    36. //------------<reg定义>----------------------------------------------------------------------------------
    37. reg	[9:0]	cnt_ref			;				//自动刷新计时器,最大计数10.24us
    38. reg	[2:0]	aref_state		;				//三段式状态机现态
    39. reg	[2:0]	next_state		;				//三段式状态机次态
    40. reg [2:0]	cnt_clk			;				//状态机计数器，用于计数各个状态以实现状态跳转
    41. reg 		cnt_clk_rst		;				//状态机计数器复位信号，高电平有效
    42. reg [1:0]	cnt_aref		;
    43. //------------<wire定义>----------------------------------------------------------------------------------
    44. wire		aref_ack		;				//自动刷新响应信号，用来拉低刷新响应信号
    45. wire		trp_end			;				//预充电等待时间结束标志
    46. wire		trf_end			;				//自动刷新等待时间结束标志
    47.
    48. //=========================================================================================================
    49. //===========================<main  code>==================================================================
    50. //=========================================================================================================
    51.
    52. //自动刷新计数器，每计数到一次最大值清零，表示需要进行一次刷新操作
    53. always@(posedge sys_clk or negedge sys_rst_n)begin
    54. 	if(!sys_rst_n)
    55. 		cnt_ref <= 10'd0;
    56. 	else if(cnt_ref >= CNT_REF_MAX)
    57. 		cnt_ref <= 10'd0;
    58. 	else if(init_end)
    59. 		cnt_ref <= cnt_ref + 1'd1;
    60. end
    61.
    62. //自动刷新请求信号，每次计数到时间就发起自动刷新信号，发送出自动刷新指令后拉低
    63. always@(posedge sys_clk or negedge sys_rst_n)begin
    64. 	if(!sys_rst_n)
    65. 		aref_req <= 1'b0;
    66. 	else if(cnt_ref == CNT_REF_MAX - 1'b1)	//提前一个时钟周期拉高
    67. 		aref_req <= 1'b1;
    68. 	else if(aref_ack)						//发送了刷新指令
    69. 		aref_req <= 1'b0;
    70. 	else
    71. 		aref_req <= aref_req;
    72. end
    73.
    74. //发送预充电时，即代表自动刷新模块响应了仲裁模块给出的自动刷新使能，所以拉高aref_ack
    75. assign		aref_ack = (aref_state == AREF_PCH) ? 1'b1 : 1'b0;
    76.
    77. //------------<三段式状态机>----------------------------------------------------------------------------------
    78.
    79. //--状态机第一段：同步时序描述状态转移
    80. always@(posedge sys_clk or negedge sys_rst_n)begin
    81. 	if(!sys_rst_n)
    82. 		aref_state <= AREF_IDLE;
    83. 	else
    84. 		aref_state <= next_state;
    85. end
    86.
    87. //--状态机第二段：组合逻辑判断状态转移条件，描述状态转移规律以及输出
    88. always@(*)begin
    89. 	next_state = AREF_IDLE;
    90. 	case(aref_state)
    91. 		AREF_IDLE:
    92. 			if(aref_en && init_end)			//200us等待标志拉高则跳转到下一个状态，否则保持在该状态
    93. 				next_state = AREF_PCH;
    94. 			else
    95. 				next_state = AREF_IDLE;
    96. 		AREF_PCH:
    97. 			next_state = AREF_TRP;				//跳转到TRP等待状态
    98. 		AREF_TRP:
    99. 			if(trp_end)					//TRP等待标志拉高则跳转到下一个状态，否则保持在该状态
    100. 				next_state = AUTO_REF;
    101. 			else
    102. 				next_state = AREF_TRP;
    103. 		AUTO_REF:
    104. 			next_state = AREF_TRF;			//跳转到TRFC等待状态
    105. 		AREF_TRF:
    106. 			if(trf_end)begin
    107. 				if(cnt_aref == 2'd2)			//TRFC等待标志拉高且自动刷新次数满足时序要求则跳转到下一个状态
    108. 					next_state = AREF_END;
    109. 				else 							//自动刷新次数要求不达标，继续刷新
    110. 					next_state = AUTO_REF;
    111. 			end
    112. 			else
    113. 				next_state = AREF_TRF;
    114. 		AREF_END:
    115. 				next_state = AREF_IDLE;		//一直维持改状态
    116. 		default:next_state = AREF_IDLE;		//默认在初始状态
    117. 	endcase
    118. end
    119.
    120. //--状态机第三段：时序逻辑描述输出
    121. always@(posedge sys_clk or negedge sys_rst_n)begin
    122. 	if(!sys_rst_n)begin						//复位输出NOP指令，地址、BANK地址不关心，全拉高就行
    123.         aref_cmd <= NOP;
    124. 	    aref_ba <= 2'b11;
    125. 		aref_addr <= 13'h1fff;
    126. 	end
    127. 	else
    128. 		case(aref_state)
    129. 			AREF_IDLE:begin					//输出NOP指令，地址、BANK地址不关心，全拉高就行
    130. 				aref_cmd <= NOP;
    131. 				aref_ba <= 2'b11;
    132. 				aref_addr <= 13'h1fff;
    133. 			end
    134. 			AREF_PCH:begin
    135. 				aref_cmd <= P_CHARGE;			//输出预充电指令，A10拉高选中所有BANK、BANK地址不关心
    136. 				aref_ba <= 2'b11;
    137. 				aref_addr <= 13'h1fff;
    138. 			end
    139. 			AREF_TRP:begin
    140. 				aref_cmd <= NOP;				//输出NOP指令，地址、BANK地址不关心，全拉高就行
    141. 				aref_ba	<= 2'b11;
    142. 				aref_addr <= 13'h1fff;
    143. 			end
    144. 			AUTO_REF:begin
    145. 				aref_cmd <= A_REF;			//输出自动刷新指令，地址、BANK地址不关心，全拉高就行
    146. 				aref_ba <= 2'b11;
    147. 				aref_addr <= 13'h1fff;
    148. 			end
    149. 			AREF_TRF:begin
    150. 				aref_cmd <= NOP;				//输出NOP指令，地址、BANK地址不关心，全拉高就行
    151. 				aref_ba <= 2'b11;
    152. 				aref_addr <= 13'h1fff;
    153. 			end
    154. 		    AREF_END:begin
    155. 				aref_cmd <= NOP;				//输出NOP指令，地址、BANK地址不关心，全拉高就行
    156. 				aref_ba <= 2'b11;
    157. 				aref_addr <= 13'h1fff;
    158. 			end
    159. 			default:begin						//默认状态输出NOP指令，地址、BANK地址不关心，全拉高就行
    160. 				aref_cmd <= NOP;
    161. 				aref_ba	<= 2'b11;
    162. 				aref_addr <= 13'h1fff;
    163. 			end
    164. 		endcase
    165. end
    166.
    167.
    168. //用于计数各个状态以实现状态跳转,计数复位信号cnt_clk_rst有效时复位，其他时间累加
    169. always@(posedge sys_clk or negedge sys_rst_n)begin
    170. 	if(!sys_rst_n)
    171. 		cnt_clk <= 3'd0;
    172. 	else if(cnt_clk_rst)
    173. 		cnt_clk <= 3'd0;
    174. 	else
    175. 		cnt_clk <= cnt_clk + 1'd1;
    176. end
    177.
    178. //工作状态计数器的复位信号
    179. always@(*)begin
    180. 	case(aref_state)
    181. 		AREF_IDLE:	cnt_clk_rst = 1'b1; 							//计数器清零
    182. 		AREF_TRP: 	cnt_clk_rst = (trp_end)? 1'b1 : 1'b0;    		//完成TRP等待则计数器清零，否则计数
    183. 		AREF_TRF:	cnt_clk_rst = (trf_end)? 1'b1 : 1'b0;   		//完成TRFC等待则计数器清零，否则计数
    184. 		AREF_END:	cnt_clk_rst = 1'b1; 							//计数器清零
    185. 		default:	cnt_clk_rst = 1'b0; 							//计数器清零
    186. 	endcase
    187. end
    188.
    189.
    190. //因为状态跳转是时序逻辑，所以在前一个周期拉高时间等待参数的标志信号，用来进行状态跳转
    191. assign		trp_end = ((aref_state == AREF_TRP) && (cnt_clk == TRP - 1'b1))? 1'b1 : 1'b0;
    192. assign		trf_end = ((aref_state == AREF_TRF) && (cnt_clk == TRFC - 1'b1))? 1'b1 : 1'b0;
    193.
    194. //自动刷新结束信号，只有在处于结束状态时拉高一个时钟周期，其他时间一律保持低电平
    195. always@(posedge sys_clk or negedge sys_rst_n)begin
    196. 	if(!sys_rst_n)
    197. 		aref_end <= 1'b0;
    198. 	else if(trf_end && cnt_aref == 2'd2)
    199. 		aref_end <= 1'b1;
    200. 	else
    201. 		aref_end <= 1'b0;
    202. end
    203.
    204. //刷新次数计数器，每进一次状态（INIT_AR，自动刷新指令）则+1，
    205. always@(posedge sys_clk or negedge sys_rst_n)begin
    206. 	if(!sys_rst_n)
    207. 		cnt_aref <= 2'd0;
    208. 	else if(aref_state == AREF_IDLE)
    209. 		cnt_aref <= 2'd0;
    210. 	else if(aref_state == AUTO_REF)
    211. 		cnt_aref <= cnt_aref + 1'd1;
    212. 	else
    213. 		cnt_aref <= cnt_aref;
    214. end
    215.
    216. endmodule
