Unity使用MaskableGraphic画一条带箭头的线

👉一、绘制箭头线段的原理

利用UGUI的MaskableGraphic类我们可以重写OnPopulateMesh函数来绘制多个矩形面片，让多个矩形面片组成一根带箭头的线段。如下图：

在一个大矩形UI框内重画一个右箭头的原理是：
由R1、R2、R3和R4四个顶点画出右箭头的头部下半部分小矩形：

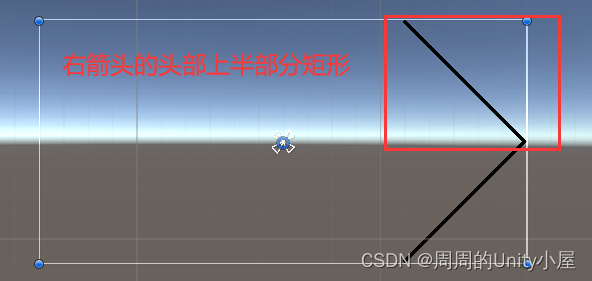

由R1、R5、R6和R7四个顶点画出右箭头的头部上半部分小矩形：

由R4、R8、R9和R7四个顶点画出箭杆小矩形:

这样，我们只需要用9个顶点信息绘制出3个小矩形来构成一个箭头样式的线段了。同理，将右箭头的顶点信息中的x轴坐标取反，就可以画出左箭头了；将左右箭头部分画出来，再画中间箭杆矩形就可以组成一个左右双箭头样式的线段。详细请看下面核心代码和实现效果。

👉二、核心脚本及实现效果

1、核心脚本

DrawArrow.cs脚本：

using UnityEngine;
using UnityEngine.UI;

/// <summary>
/// 定义箭头方向的枚举
/// </summary>
public enum DirectionType
{
    Right,
    Left,
    Both
}

public class DrawArrow : MaskableGraphic
{
    [SerializeField]
    private DirectionType arrowDirection = DirectionType.Right;//默认为右箭头
    public DirectionType ArrowDirection
    {
        set
        {
            arrowDirection = value;
            SetVerticesDirty();//设置箭头类型之后需要重新绘制顶点
        }
    }
    public Color arrowColor = Color.black;//默认箭头颜色为黑色
    public float arrowPixel = 1.0f;//默认箭头像素为1

    private float width;
    private float height;

    protected override void OnPopulateMesh(VertexHelper vh)
    {
        base.OnPopulateMesh(vh);
        vh.Clear();
        width = rectTransform.rect.width;//获取该矩形UI的宽
        height = rectTransform.rect.height;//获取该矩形UI的高

        //定义右箭头坐标点
        var R1 = new Vector3(width * 0.5f, 0, 0);//右箭头顶点共用点
        var R2 = new Vector3(width * 0.5f - height * 0.5f, -height * 0.5f, 0);
        var R3 = new Vector3(width * 0.5f - height * 0.5f - arrowPixel, -(height * 0.5f - arrowPixel), 0);
        var R4 = new Vector3(width * 0.5f - arrowPixel, arrowPixel, 0);//矩形共用点
        var R5 = new Vector3(width * 0.5f - height * 0.5f, height * 0.5f, 0);
        var R6 = new Vector3(width * 0.5f - height * 0.5f - arrowPixel, height * 0.5f - arrowPixel, 0);
        var R7 = new Vector3(width * 0.5f - arrowPixel, -arrowPixel, 0);//矩形共用点
        var R8 = new Vector3(-width * 0.5f, arrowPixel, 0);
        var R9 = new Vector3(-width * 0.5f, -arrowPixel, 0);

        //定义左箭头坐标点，与右箭头顶点的X轴相反
        var L1 = new Vector3(-R1.x, R1.y, R1.z);//左箭头顶点共用点
        var L2 = new Vector3(-R2.x, R2.y, R2.z);
        var L3 = new Vector3(-R3.x, R3.y, R3.z);
        var L4 = new Vector3(-R4.x, R4.y, R4.z);//矩形共用点
        var L5 = new Vector3(-R5.x, R5.y, R5.z);
        var L6 = new Vector3(-R6.x, R6.y, R6.z);
        var L7 = new Vector3(-R7.x, R7.y, R7.z);//矩形共用点
        var L8 = new Vector3(-R8.x, R8.y, R8.z);
        var L9 = new Vector3(-R9.x, R9.y, R9.z);


        switch (arrowDirection)
        {
            case DirectionType.Right://绘制右箭头
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, R1, R2, R3, R4));//右箭头的头部下半部分矩形
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, R1, R5, R6, R7));//右箭头的头部上半部分矩形
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, R4, R8, R9, R7));//右箭头的箭杆矩形
                break;
            case DirectionType.Left://绘制左箭头
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, L1, L2, L3, L4));
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, L1, L5, L6, L7));
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, L4, L8, L9, L7));
                break;
            case DirectionType.Both://绘制左右双箭头
                 //右箭头部分两个矩形
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, R1, R2, R3, R4));
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, R1, R5, R6, R7));
                //左箭头部分两个矩形
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, L1, L2, L3, L4));
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, L1, L5, L6, L7));
                //中间箭杆矩形
                vh.AddUIVertexQuad(GetRectangleQuad(arrowColor, R4, R7, L7, L4));
                break;
        }


    }

    /// <summary>
    /// 获取矩形面片，四点顶点信息绘制成一个矩形
    /// </summary>
    private UIVertex[] GetRectangleQuad(Color _color, params Vector2[] vector2s)
    {
        UIVertex[] vertexs = new UIVertex[vector2s.Length];
        for (int i = 0; i < vertexs.Length; i++)
        {
            vertexs[i] = GetUIVertex(vector2s[i], _color);
        }
        return vertexs;
    }

    /// <summary>
    /// 获取 UI顶点
    /// </summary>
    /// <param name="point"></param>
    /// <param name="color"></param>
    /// <returns></returns>
    private UIVertex GetUIVertex(Vector2 point, Color _color)
    {
        UIVertex vertex = new UIVertex
        {
            position = point,
            color = _color,
            uv0 = Vector2.zero
        };
        return vertex;
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119

将该脚本挂载到UI空物体对象上，调整其宽高（最好是2:1或者更高），设置箭头类型或颜色即可。

2、实现效果

右箭头：

左箭头：

左右双箭头：
