1、 编译 Tslib

1.1 获取 tslib

本文使用的是tslib-1.21.tar.bz2
将tslib-1.21.tar.bz2解压

sudo tar -jxvf tslib-1.21.tar.bz2
1

1.2 配置 tslib

先安装 automake 工具

sudo apt-get install autoconf automake libtool
1

配置源码生成 Makefile

./autogen.sh
1

1.3 配置交叉编译工具

新建一个文件夹，用于存放编译输出的内容，在当前目录下新建，执行下面的指令

mkdir arm-tslib
1

获取路径

指定交叉编译工具与输出路径指令为

./configure --host=arm-linux-gnueabihf ac_cv_func_malloc_0_nonnull=yes --cache-file=arm-linux.cache -prefix=/home/work/third-party/tslib-1.21/arm-tslib
1

1.4 编译与安装

执行make编译

make -j2 //加参数-j2 是最多允许 2 条编译指令同时进行

1
2

编译完成

执行 make install 指令进行安装

make install
1

安装完成

2 编译Qt源码

2.1 下载Qt源码

路径http://download.qt.io/new_archive/qt/5.5/5.5.1/single/
解压压缩包

tar xf qt-everywhere-opensource-src-5.5.1.tar.xz
1

2.2 配置编译选项

进入该源码目录下， 首先我们先新建一个编译输出的文件夹，命名为 arm-qt。

mkdir arm-qt
1

配置编译的选项

gedit autoconfigure.sh
1

#!/bin/sh
./configure \
	-prefix /home/work/third-party/qt-everywhere-opensource-src-5.5.1/arm-qt \
	-confirm-license \
	-opensource \
	-shared \
	-release \
	-make libs \
	-xplatform linux-arm-gnueabi-g++ \
	-optimized-qmake \
	-pch \
	-qt-sql-sqlite \
	-qt-libjpeg \
	-qt-libpng \
	-qt-zlib \
	-no-opengl \
	-no-sse2 \
	-no-openssl \
	-no-cups \
	-no-glib \
	-no-dbus \
	-no-xcb \
	-no-xcursor -no-xfixes -no-xrandr -no-xrender \
	-no-separate-debug-info \
	-no-fontconfig \
	-nomake examples -nomake tools -nomake tests -no-iconv \
	-tslib \
	-I/home/work/third-party/tslib-1.21/arm-tslib/include \
	-L/home/work/third-party/tslib-1.21/arm-tslib/lib
exit
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

2.3 指定交叉编译工具及 tslib 的路径

执行下面的指令，编辑 mkspecs/linux-arm-gnueabi-g++下的 qmake.conf。注意： mkspecs 下有很
多平台选择，说明了 Qt 是跨平台的。之所以是选择 linux-arm-gnueabi-g++，这是因为前面
autoconfigure.sh 里的参数-xplatform 选择了 linux-arm-gnueabi-g++。

gedit qtbase/mkspecs/linux-arm-gnueabi-g++/qmake.conf
1

#
# qmake configuration for building with arm-linux-gnueabi-g++
#

MAKEFILE_GENERATOR      = UNIX
CONFIG                 += incremental
QMAKE_INCREMENTAL_STYLE = sublib

include(../common/linux.conf)
include(../common/gcc-base-unix.conf)
include(../common/g++-unix.conf)

#20220703 song
QT_QPA_DEFAULT_PLATFORM = linuxfb
QMAKE_CFLAGS += -O2 -march=armv7-a -mtune=cortex-a7 -mfpu=neon -mfloat-abi=hard
QMAKE_CXXFLAGS += -O2 -march=armv7-a -mtune=cortex-a7 -mfpu=neon -mfloat-abi=hard


# modifications to g++.conf
QMAKE_CC                = /opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-gcc
QMAKE_CXX               = /opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-g++
QMAKE_LINK              = /opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-g++
QMAKE_LINK_SHLIB        = /opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-g++

# modifications to linux.conf
QMAKE_AR                = /opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-ar cqs
QMAKE_OBJCOPY           = /opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-objcopy
QMAKE_NM                = /opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-nm -P
QMAKE_STRIP             = /opt/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-strip

QMAKE_INCDIR += /home/work/third-party/tslib/arm-tslib/include
QMAKE_LIBDIR += /home/work/third-party/tslib/arm-tslib/lib
load(qt_config)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

2.4 执行 autoconfigure.sh 配置

先添加可执行权限

chmod +x autoconfigure.sh
1

执行配置

qmake 创建完成后，看到下图的“Just run make” ,说明是可以开始编译了，如果你还没有看见
这句话，请再检查路径是否配置正确，编译器路径等是否正确

2.5 执行 make 编译

在 Qt 源码下执行 make 编译。

2.6 执行 make install 安装

执行 make install 安装到指定文件夹

查看安装结果

查看 qmkae 的版本

2.7 移植到开发板

2.7.1 移植 tslib 到开发板

将编译好的 arm-tslib 拷贝到不含qt 的文件系统中。

打开/etc/profile 文件，添加环境变量

export T_ROOT=/opt/tslib
export PATH=$PATH:$T_ROOT/bin
export LD_LIBRARY_PATH=$T_ROOT/lib:$LD_LIBRARY_PATH
export TSLIB_CONSOLEDEVICE=none
export TSLIB_FBDEVICE=/dev/fb0
export TSLIB_TSDEVICE=/dev/input/event1
export TSLIB_CALIBFILE=/etc/pointercal
export TSLIB_CONFFILE=$T_ROOT/etc/ts.conf
export TSLIB_PLUGINDIR=$T_ROOT/lib/ts/
1
2
3
4
5
6
7
8
9

拷贝完成后，保存退出。 使用 source 指令导出刚刚设置的环境变量。

source /etc/profile
1

测试 tslib 是否可用， tslib 的工具所在的文件夹在 tslib/bin 下，我们可以利用这些工具来测试我们的触摸屏是否能触摸。
先切换到root

2.7.2 移植 Qt 到开发板

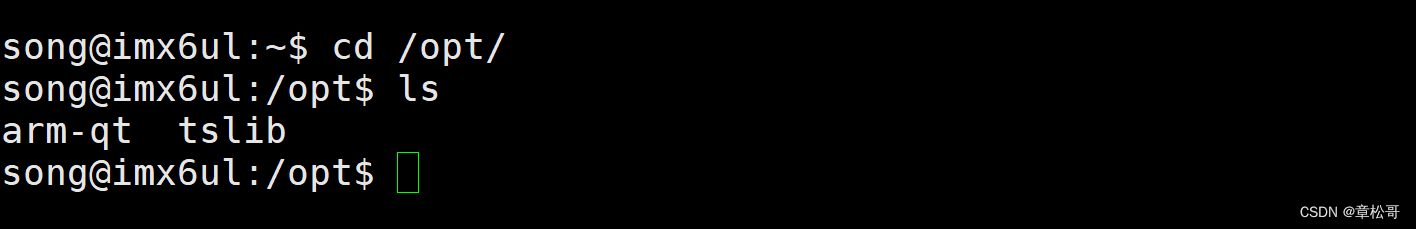

编译好的 arm-qt 拷贝到不含 qt的文件系统中

同 tslib 一样，我们要设置 Qt 的环境变量，好让系统知道 Qt 库的位置在哪里！要想 Qt 程序显示中文，请自行将 windows 下的中文字库放到/opt/arm-qt/lib/fonts 这个目录下就可以了。
添加环境变量

vi /etc/profile
1

export QT_ROOT=/opt/arm-qt
export QT_QPA_GENERIC_PLUGINS=tslib:/dev/input/event1:edevmouse:/dev/input/event3
export QT_QPA_FONTDIR=/opt/arm-qt/lib/fonts
export QT_QPA_PLATFORM_PLUGIN_PATH=$QT_ROOT/plugins
export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0
export QT_PLUGIN_PATH=$QT_ROOT/plugins
export LD_LIBRARY_PATH=$QT_ROOT/lib:$QT_ROOT/plugins/platforms
1
2
3
4
5
6
7

拷贝完成后，保存退出。使用 source 指令导出刚刚设置的环境变量。

source /etc/profile
1

可使用 env 指令查看，设置的环境变量
