【牛客网刷题系列 之 Verilog快速入门】~ 多功能数据处理器、求两个数的差值、使用generate…for语句简化代码、使用子模块实现三输入数的大小比较
1. VL6 多功能数据处理器
题目来源：牛客网
1.1 题目描述
根据指示信号select的不同，对输入信号a,b实现不同的运算。输入信号a,b为8bit有符号数，当select信号为0，输出a；当select信号为1，输出b；当select信号为2，输出a+b；当select信号为3，输出a-b.
1.1.1 信号示意图
1.1.2 波形示意图
无
1.1.3 输入描述
clk：系统时钟
rst_n：复位信号，低电平有效
a,b：8bit位宽的有符号数
select：2bit位宽的无符号数1.1.4 输出描述
c：9bit位宽的有符号数
1.2 解题思路
通过case语句完成多分支的运算，根据select不同值进行区分即可。
1.3 代码实现
`timescale 1ns/1ns module data_select( input clk, input rst_n, input signed[7:0]a, input signed[7:0]b, input [1:0]select, output reg signed [8:0]c ); always @ (posedge clk or negedge rst_n) begin if(!rst_n) begin c <= 9'd0; end else begin case (select) 2'b00 : begin c <= {a[7], a}; end 2'b01 : begin c <= {b[7], b}; end 2'b10 : begin c <= {a[7], a} + {b[7], b}; end 2'b11 : begin c <= {a[7], a} - {b[7], b}; end default : begin c <= 9'd0; end endcase end end endmodule- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
1.4 测试文件
待更。。。
1.5 仿真波形
待更。。。
=========================================================================
2. VL7 求两个数的差值
题目来源：牛客网
2.1 题目描述
根据输入信号a,b的大小关系，求解两个数的差值：输入信号a,b为8bit位宽的无符号数。如果a>b，则输出a-b，如果a≤b，则输出b-a。
2.1.1 信号示意图
2.1.2 波形示意图
无
2.1.3 输入描述
clk：系统时钟
rst_n：复位信号，低电平有效
a,b：8bit位宽的无符号数2.1.4 输出描述
c：8bit位宽的无符号数
2.2 解题思路
和第一个题比较类似，只不过这个题目只有两种情况，直接用if语句块就解决了。
2.3 代码实现
`timescale 1ns/1ns module data_minus( input clk, input rst_n, input [7:0]a, input [7:0]b, output reg [8:0]c ); always @ (posedge clk or negedge rst_n) begin if(!rst_n) begin c <= 9'd0; end else begin if(a > b) begin c <= a - b; end else begin c <= b - a; end end end endmodule- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
2.4 测试文件
待更。。。
2.5 仿真波形
待更。。。
=========================================================================
3. VL8 使用generate…for语句简化代码
3.0 前言
题目来源：牛客网
3.0.1 知识点
考察generate…for…的用法,老办法，话不多说，插眼，传送门
3.1 题目描述
在某个module中包含了很多相似的连续赋值语句，请使用generata…for语句编写代码，替代该语句，要求不能改变原module的功能。
使用Verilog HDL实现以上功能并编写testbench验证。module template_module(
input [7:0] data_in,
output [7:0] data_out
);
assign data_out [0] = data_in [7];
assign data_out [1] = data_in [6];
assign data_out [2] = data_in [5];
assign data_out [3] = data_in [4];
assign data_out [4] = data_in [3];
assign data_out [5] = data_in [2];
assign data_out [6] = data_in [1];
assign data_out [7] = data_in [0];endmodule
3.1.1 信号示意图
无。
3.1.2 波形示意图
无
3.1.3 输入描述
data_in：8bit位宽的无符号数
3.1.4 输出描述
data_out：8bit位宽的无符号数
3.2 解题思路
该题基本语法考察。看前言部分传送门即可。
3.3 代码实现
`timescale 1ns/1ns module gen_for_module( input [7:0] data_in, output [7:0] data_out ); genvar i; generate begin : practice for(i = 0; i < 8; i = i+1) assign data_out[i] = data_in[7-i]; end endgenerate endmodule- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
3.4 测试文件
待更。。。
3.5 仿真波形
待更。。。
=========================================================================
4. VL9 使用子模块实现三输入数的大小比较
4.0 前言
题目来源：牛客网
4.0.1 知识点
模块之间的相互调用。
4.1 题目描述
在数字芯片设计中，通常把完成特定功能且相对独立的代码编写成子模块，在需要的时候再在主模块中例化使用，以提高代码的可复用性和设计的层次性，方便后续的修改。
请编写一个子模块，将输入两个8bit位宽的变量data_a,data_b，并输出data_a,data_b之中较小的数。并在主模块中例化，实现输出三个8bit输入信号的最小值的功能。

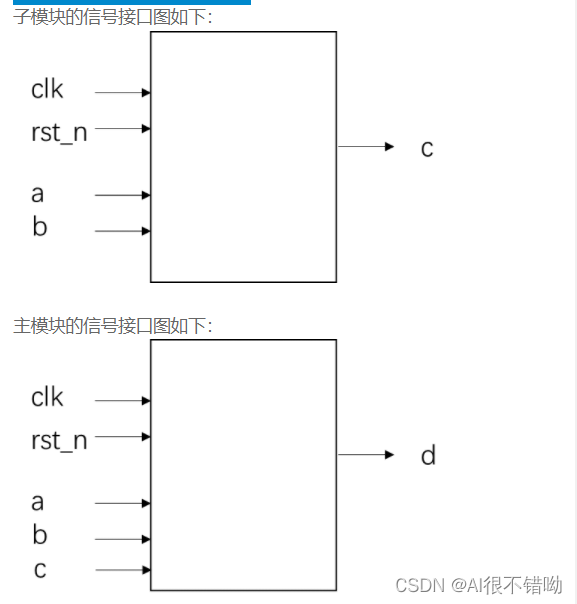

4.1.1 信号示意图
4.1.2 波形示意图
无
4.1.3 输入描述
clk：系统时钟
rst_n：异步复位信号，低电平有效
a,b,c：8bit位宽的无符号数4.1.4 输出描述
d：8bit位宽的无符号数，表示a,b,c中的最小值
4.2 解题思路
该题模块调用倒是不难，就是分别写一下模块（一般情况下，不同模块是要写在不同的文件中的，但写在一个文件中也是可以的）。调用之前，需要先例化该模块！！！
但这个题比较容易出错的地方在于，子模块用时序逻辑和组合逻辑写，在主模块中处理方式是不一样的，我们细细看一下：
- 如果你子模块用的是时序逻辑写的话，你主模块必须实例化三次，如果你想实例化两次比较3个输入abc的话，你就会发生其中2个信号是在同一周期T下的，而另外那个信号却在周期T+1下，造成比较混乱。
- 如果你子模块用的是组合逻辑写的话，你主模块可以只实例化2次子模块，但是你得完成打两拍的动作等待一下，最后一起输出。
4.3 代码实现
4.3.1 子模块用的是时序逻辑写的
`timescale 1ns/1ns module main_mod( input clk, input rst_n, input [7:0]a, input [7:0]b, input [7:0]c, output [7:0]d ); wire [7:0] ab_min_reg; wire [7:0] ac_min_reg; sub_mod u1( .clk(clk), .rst_n(rst_n), .a(a), .b(b), .c(ab_min_reg) ); sub_mod u2( .clk(clk), .rst_n(rst_n), .a(a), .b(c), .c(ac_min_reg) ); sub_mod u3( .clk(clk), .rst_n(rst_n), .a(ab_min_reg), .b(ac_min_reg), .c(d) ); endmodule //子模块（时序逻辑实现） module sub_mod( input clk, input rst_n, input [7:0]a, input [7:0]b, output reg [7:0]c ); always @ (posedge clk or negedge rst_n) begin if(!rst_n) begin c <= 8'd0; end else begin if(a >= b) begin c <= b; end else begin c <= a; end end end endmodule- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
4.3.2 子模块用的是组合逻辑写的
`timescale 1ns/1ns module main_mod( input clk, input rst_n, input [7:0]a, input [7:0]b, input [7:0]c, output [7:0]d ); wire [7:0] tmp1; // a b 的最小值 child_mod U0( .a ( a ), .b ( b ), .d ( tmp1 ) ); wire [7:0] tmp2; // a c 的最小值 child_mod U1( .a ( tmp1 ), .b ( c ), .d ( tmp2 ) ); reg [7:0] d_reg; reg [7:0] d_reg2; always @ (posedge clk&nbs***bsp;negedge rst_n) begin if( ~rst_n ) begin d_reg <= 8'b0; d_reg2 <= 8'b0; end else begin d_reg <= tmp2; d_reg2 <= d_reg; end end assign d = d_reg2; endmodule module child_mod( input [7:0]a, input [7:0]b, output [7:0]d ); assign d = (a>b) ? b : a; endmodule- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
4.4 测试文件
待更。。。
4.5 仿真波形
待更。。。
声明
本人所有系列的文章，仅供学习，不可商用，如有侵权，请告知，立删！！！
本人主要是记录学习过程，以供自己回头复习，再就是提供给后人参考，不喜勿喷！！！
如果觉得对你有用的话，记得收藏+评论！！！
-
