Spark 源码分析-FIFO/FAIR调度策略

一、前提描述

spark runJob作业提交的时候有两种调度策略：FIFO/FAIR 。

这两种调度可以通过sparkConf配置进行选择，那么这两个调度作用是啥呢？

在DAGScheluer对job划分好stage并以TaskSet的形式提交给TaskScheduler后，TaskScheduler的实现类TaskSchedulerImpl会为每个TaskSet创建一个TaskSetMagager对象，并将该对象添加到调度池中：

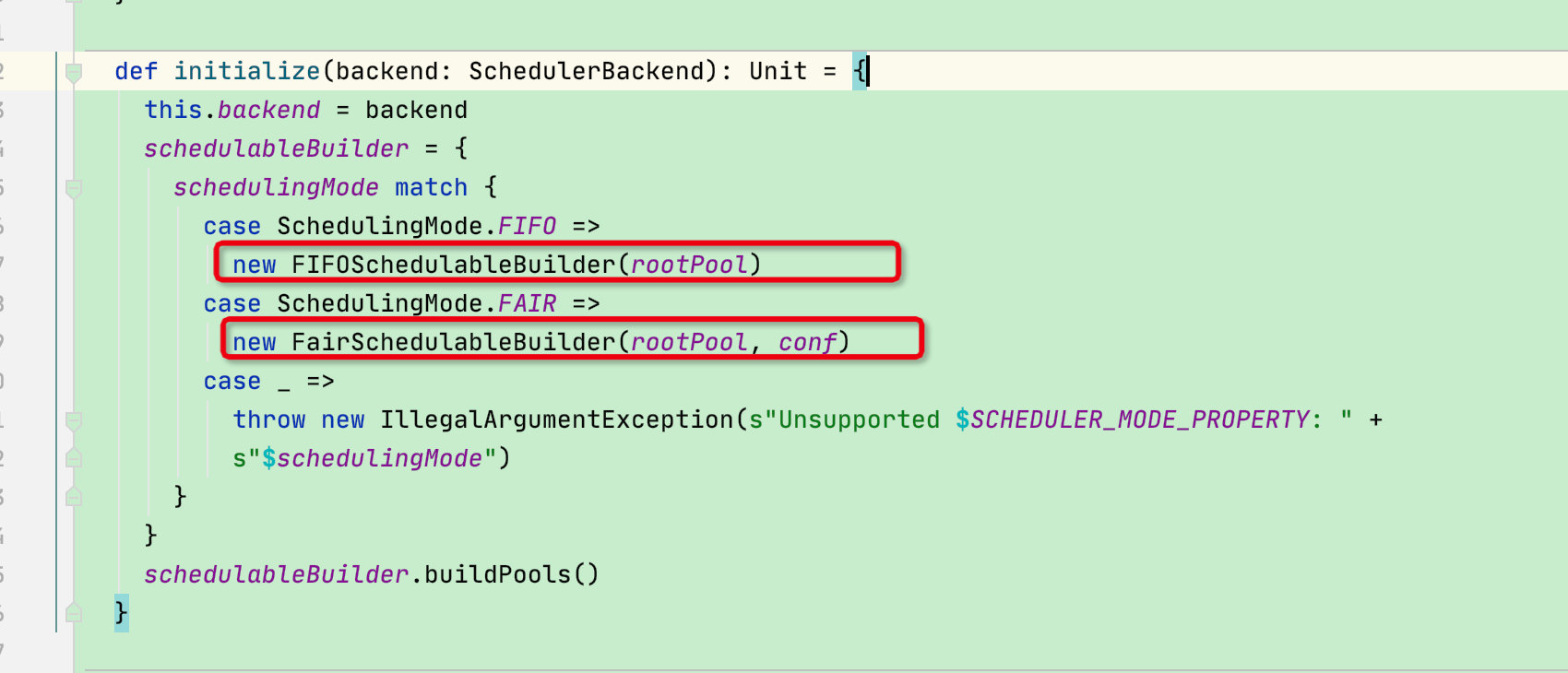

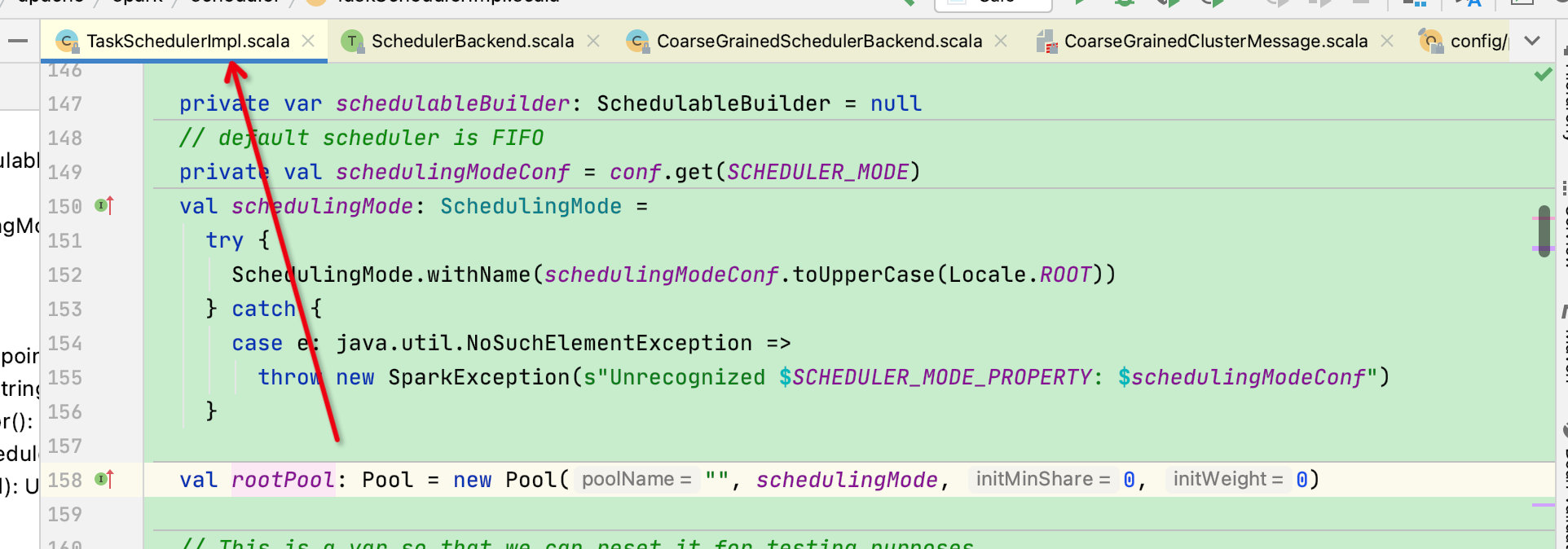

可以看出这里有一个schedulableBuilder变量，此变量是在创建TaskSchedulerImpl对象的时候通过initialize函数创建的：

根据代码可以看出会根据conf配置的schedulingMode来创建不同的调度模式

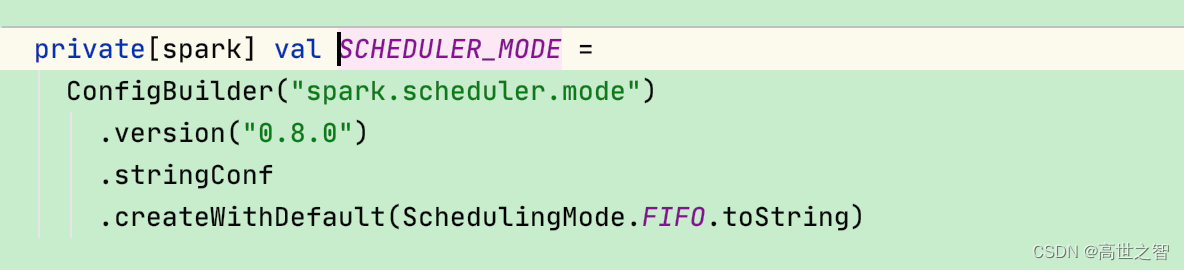

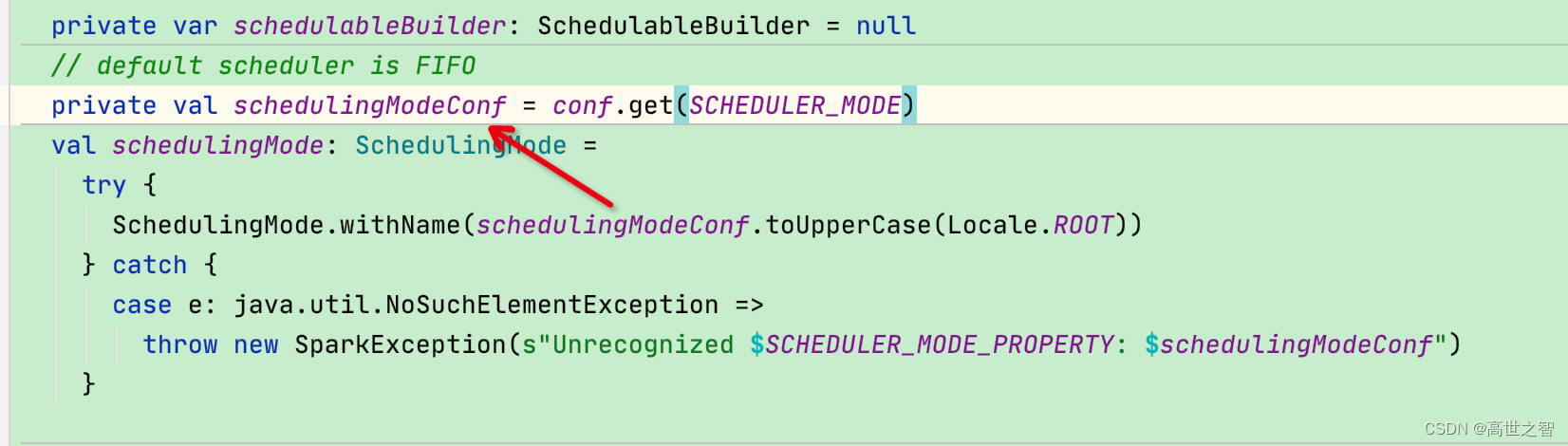

而schedulingMode是根据spark.scheduler.mode配置得到的，不设置默认是FIFO

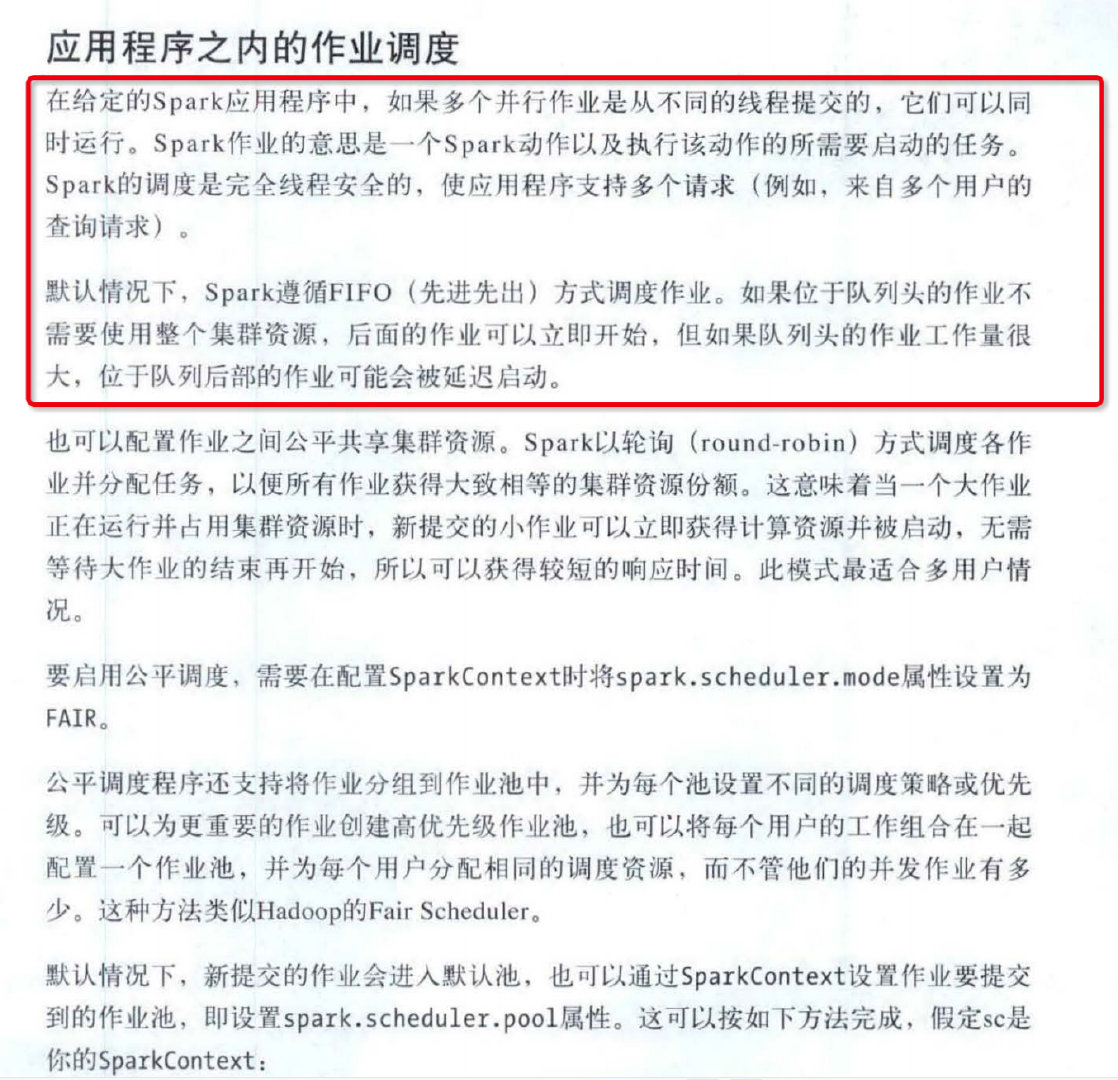

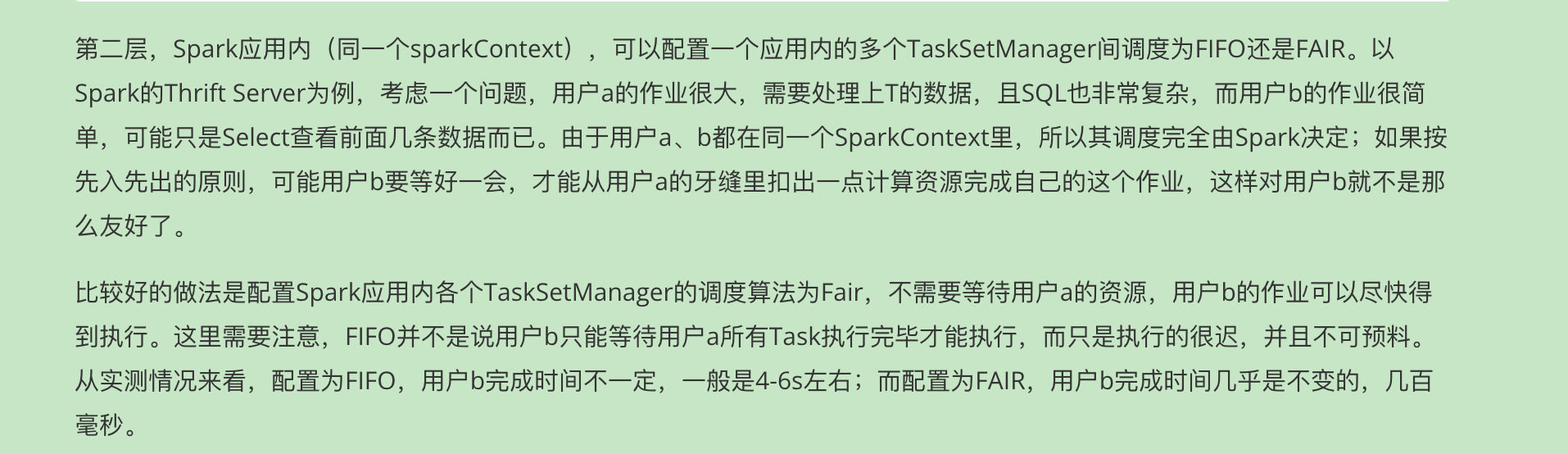

那么为什么要有两个调度策略呢？这是因为在spark程序中一旦执行action操作，主线程就会等待此次runjob的执行结果，直到获取到结果后才会进行下一个action操作，那假设我们要根据业务执行不同的action操作，不希望阻塞在这里，那么就需要新建一个线程来action操作，但即便我们新建一个线程提交作业，最终都是汇总到一个sparkcontext的TaskManager中，这个阶段都是将taskSet放到一个调度策略池里，如果不设置调度策略，那么默认就是FIFO，先进先出，故当我们在业务层面上需要用到多个线程提交不同的action作业时，就需要使用fair调度策略了

这就是两种调度的作用，所以即便我们在程序中通过新建一个线程后执行action，看似是异步提交两个action作业，但到了runjob后面到taskSchduler后，spark默认是FIFO调度，所以就还是一个一个taskSet执行。

注意：这种调度是spark-driver端sparkContext的调度，并不是yarn上的调度！

若想配置公平调度器，参考官网：https://spark.apache.org/docs/3.2.1/job-scheduling.html#fair-scheduler-pools

使用FAIR公平调度器注意事项：

1、fair公平调度器默认是读取fairscheduler.xml 配置文件，根据配置来创建多个pool，因为fair公平就是对多个池子、taskSetManager之间公平，如果使用默认的fairscheduler.xml配置文件则默认会有三个池子：production 、 test、 还有一个默认的defualt池子。

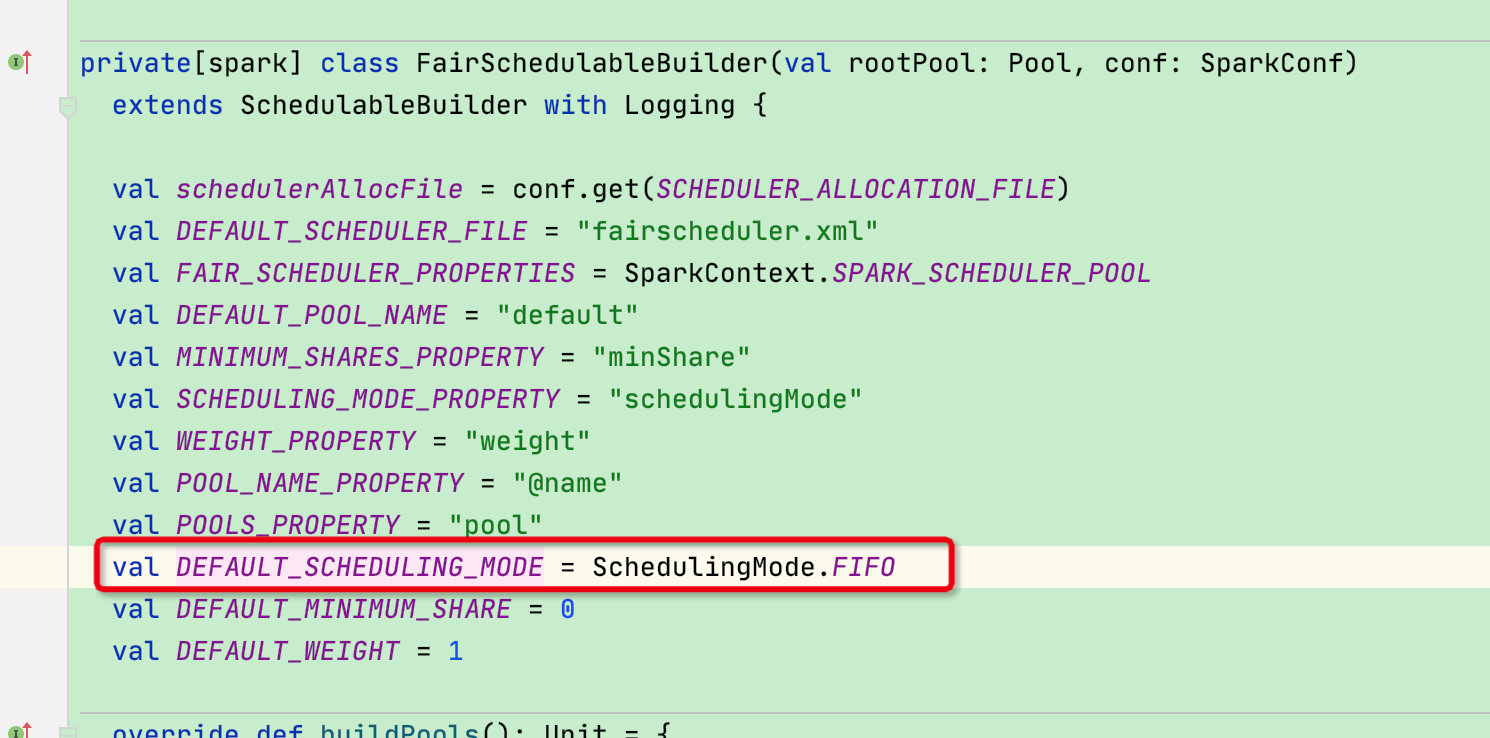

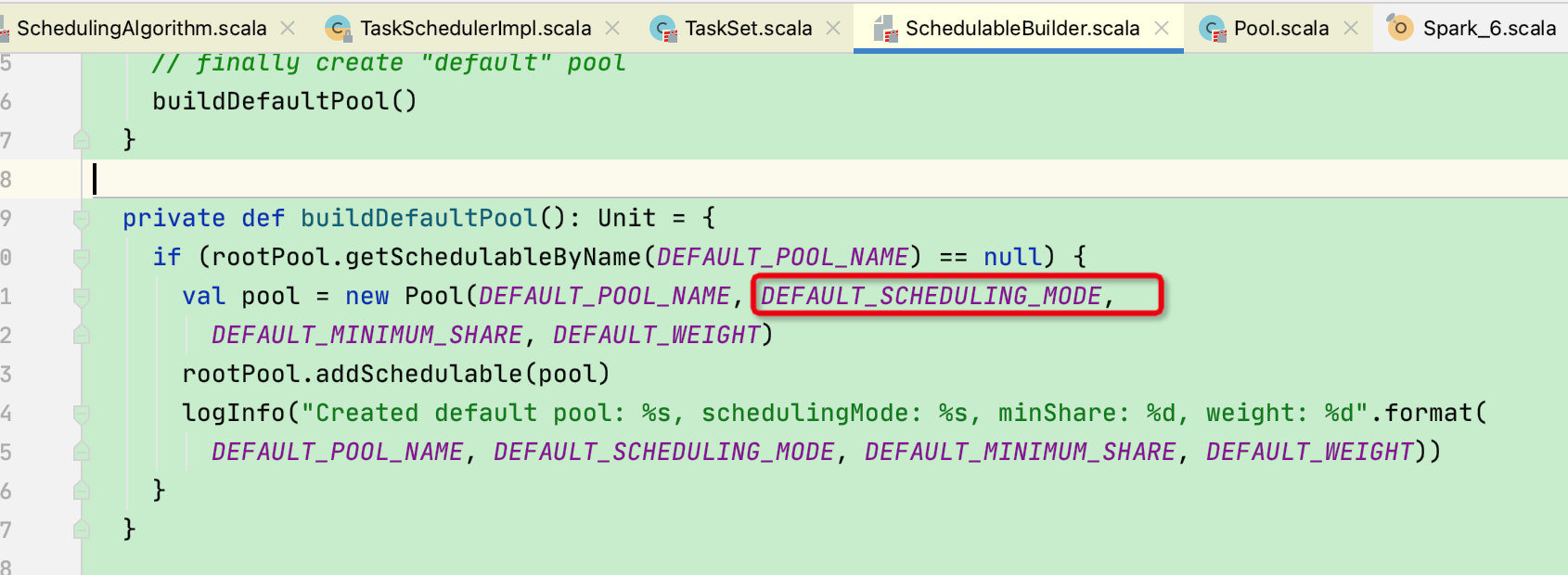

默认的defualt池子是FIFO的模型，创建这个池子的目的是当用户代码中没有指定使用哪个池子的时候，就会放入默认池子中，注意：要防止出现这种情况，因为这将会是FIFO的模式，相当于fair公平调度器完全没有发挥出作用。

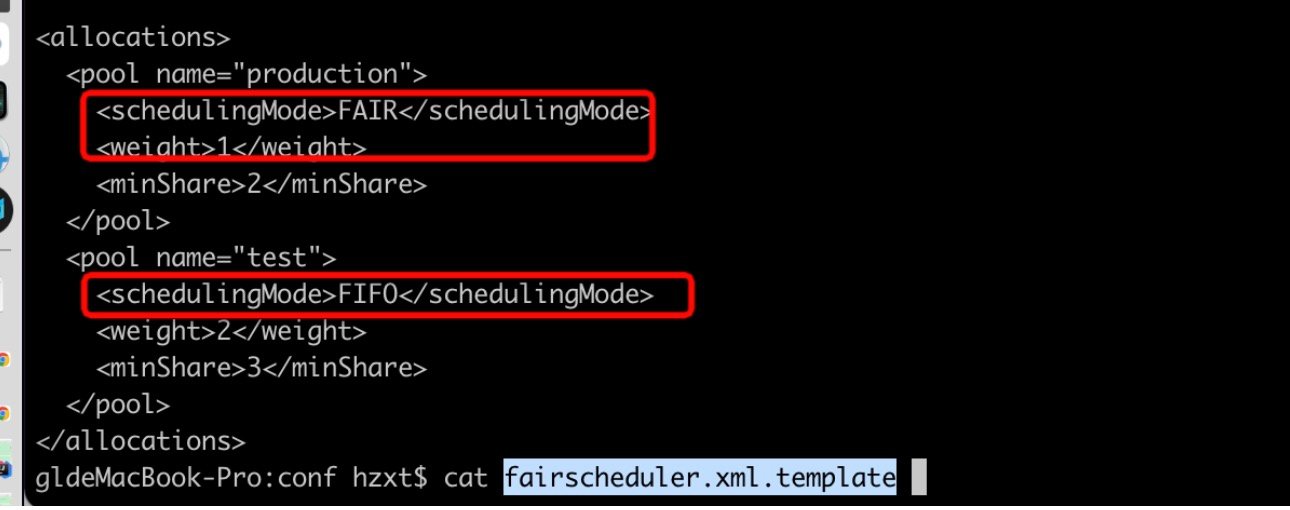

看了fairscheduler.xml配置文件大家可能会疑惑，我既然已经使用了公平调度器了，那为何配置上的test池子可以设置为FIFO的模式呢？

这是因为公平调度器允许：一个池子内部也可以根据不同的模型进行排序，比方上图中的两个调度池：test/producetion，这两个池子之间可以通过weight和minShare来进行比较的，production的优先级高于test，但test池子内部则按照先进先出的优先级进行排序，而production内部按照TaskSet参数来进行公平调度规则比较

2、spark要开启公平调度器：

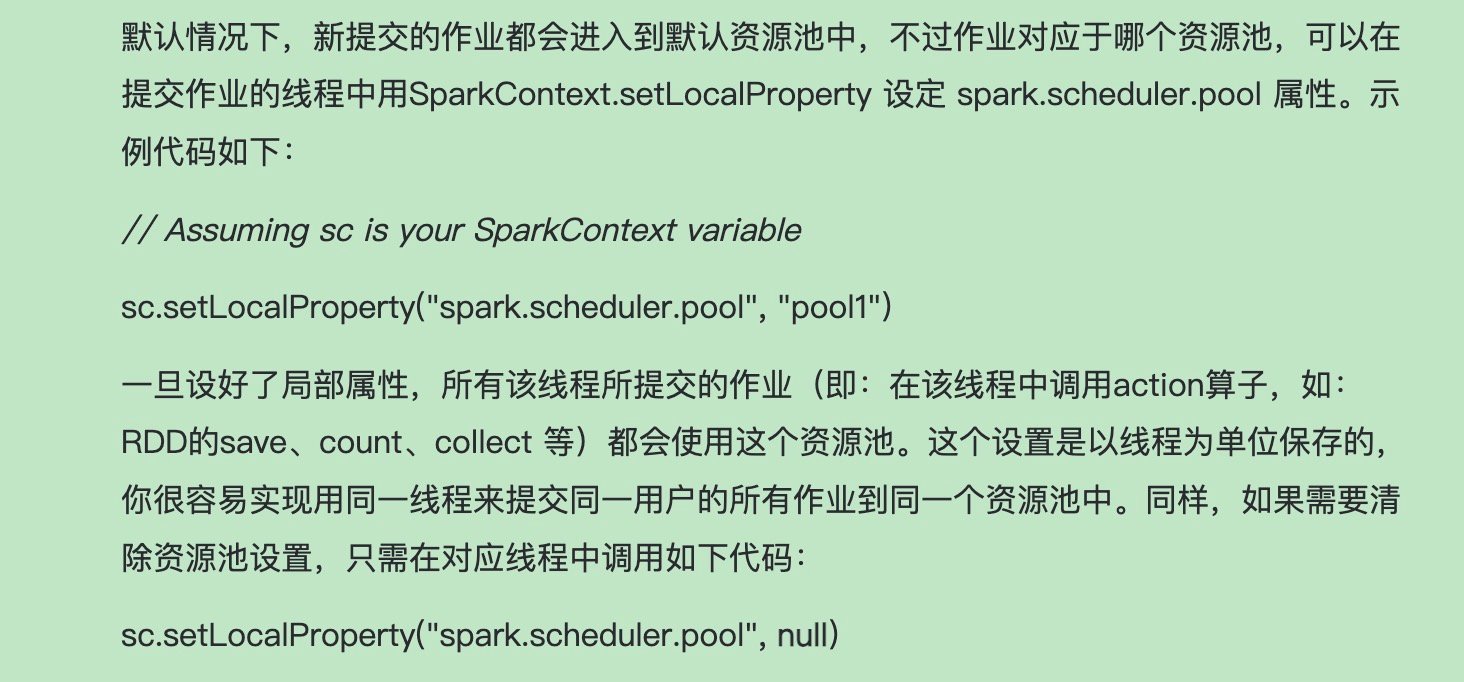

3、用户代码中要手动设置线程使用的池名称，如下图：如果不设置池名称，则默认所有任务都提交给defualt调度池！那么只有一个default池子有作业，而default池子默认是FIFO, 至此公平调度器就成了一个摆设，无法发挥作用

示例

val sparkConf = new SparkConf()
      .setMaster("local[*]")
      .setAppName("sparkSQL")
      .set("spark.scheduler.mode", "FAIR") // 开启Fair调度
    val spark = SparkSession.builder().config(sparkConf).getOrCreate()

    // 设置main线程使用test调度池
    spark.sparkContext.setLocalProperty("spark.scheduler.pool", "test")

    // 设置新的线程使用production调度池
    new Thread(() => {
      spark.sparkContext.setLocalProperty("spark.scheduler.pool", "production")
      // 下面三个操作会进入production调度池
      spark.sql("xxxxxxxx")
      spark.sql("xxxxxxxx")
      spark.sql("xxxxxxxx")
    })

    // 下面两个sql操作会进入test调度池
    spark.sql("xxxxxx")
    spark.sql("xxxxxx")
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

源码

1、通过上面initialize函数可以看出scheduler.initialize(backend)的initialize方法对schedulableBuilder进行了实例化。可以看到程序会根据配置来创建不同的调度池，schedulableBuilder有两种实现，分别是FIFOSchedulableBuilder和FairSchedulableBuilder，接着后面调用了schedulableBuilder.buildPools()，我们来看两者都是怎么实现的。

可以看出其构建过程就是可以看到FairSchedulableBuilder的buildPools方法中会先去读取FAIR模式的配置文件默认位于SPARK_HOME/conf/fairscheduler.xml，也可以通过参数spark.scheduler.allocation.file设置；

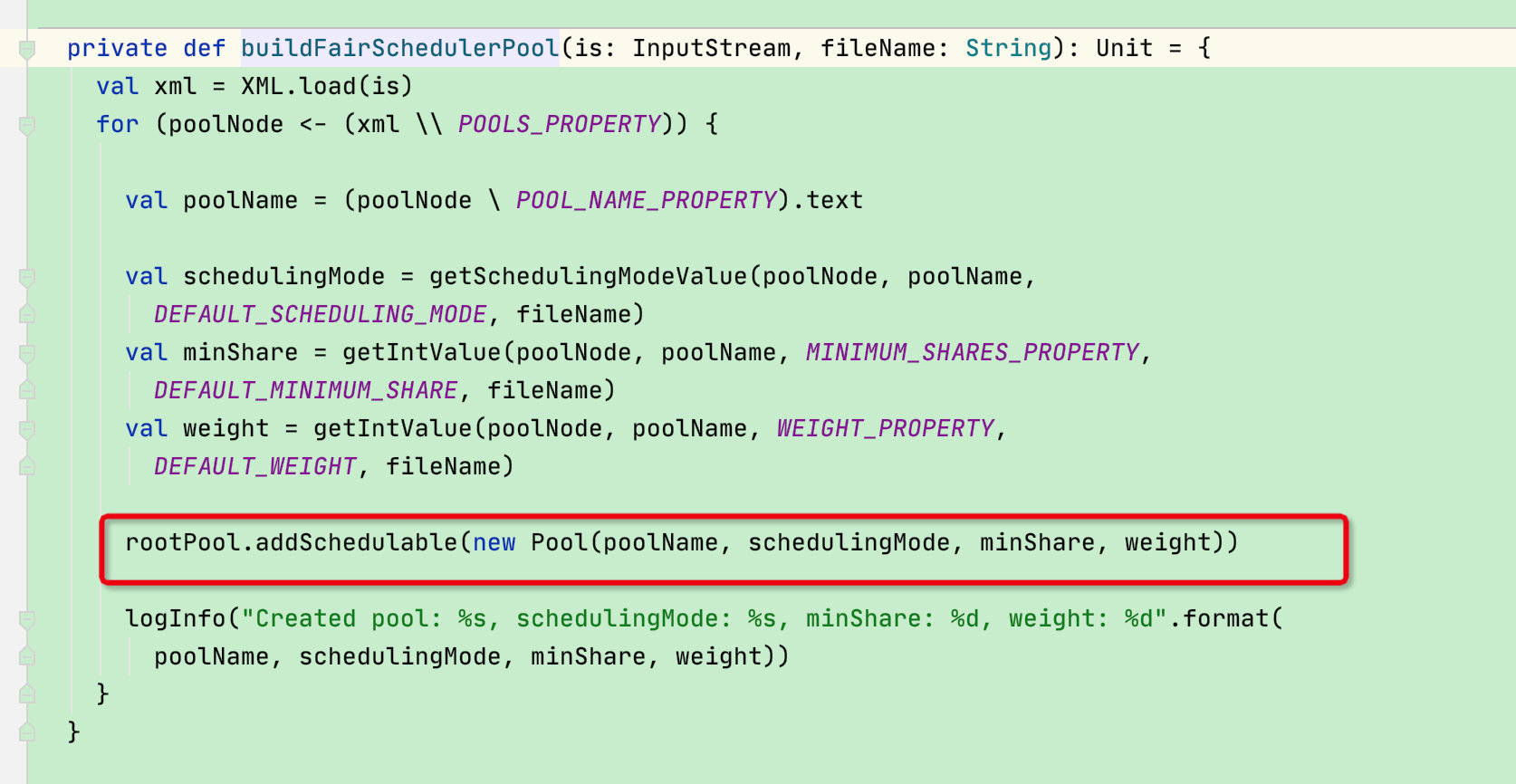

然后根据配置文件中的pool标签构件好pool池子并放入到rootPool池子中，rootPool是所有调度策略必须有的顶层池，在TaskSchedulerImpl类初始化时就会创建

用户自定义配置文件FAIR可以配置多个调度池，即rootPool里面还是一组Pool，每个Pool中都可以放很多作业

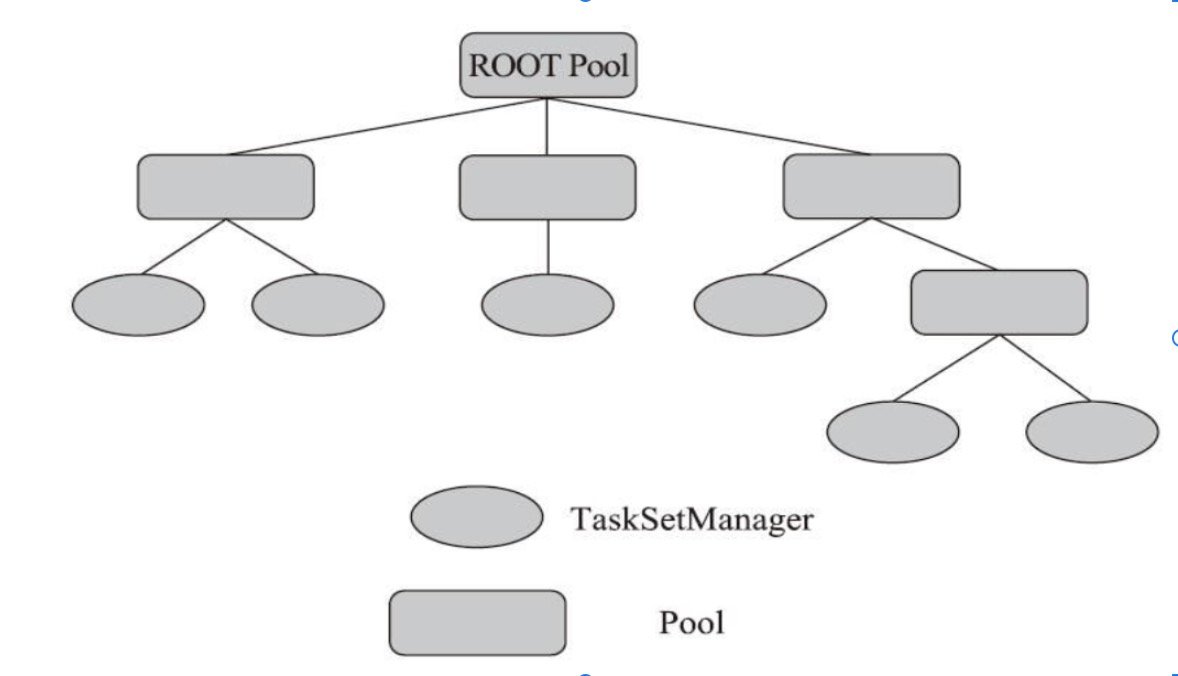

从上到下看池子应该是这样的：

图片上可以看出Pool中包含着TaskSetManagr作业，那么是如何包含的呢？，如下图

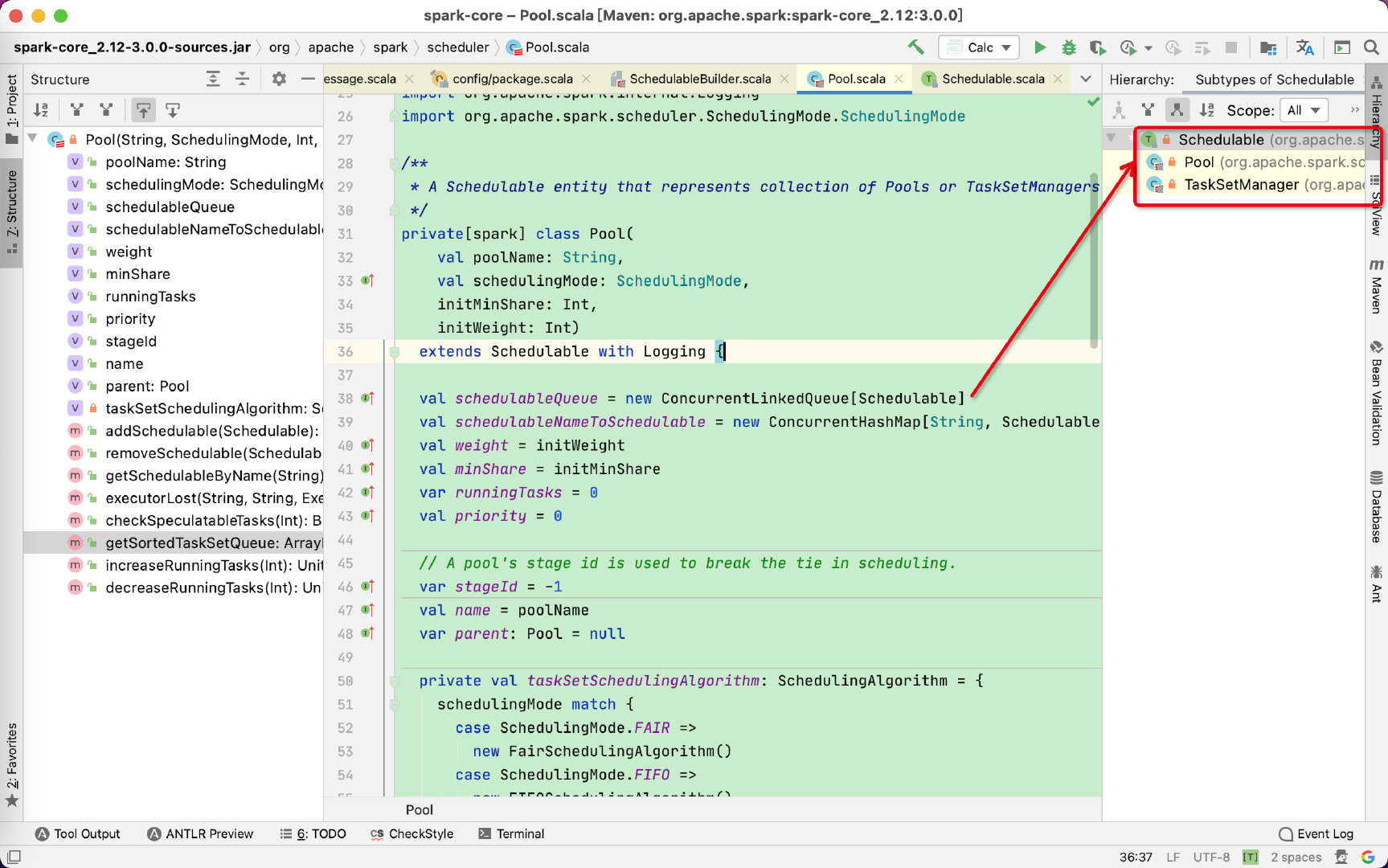

在Pool中有一个队列，队列泛型是Schedulable类，而Schedulable类是Pool和TaskManager的父类，故有了上图的结构

不过一般来讲rootPool下面只有一层的pool，如果按照默认的fairscheduler.xml配置文件的话，rootPool下面只有三个pool: 一个test调度池，一个默认default调度池和一个production调度池

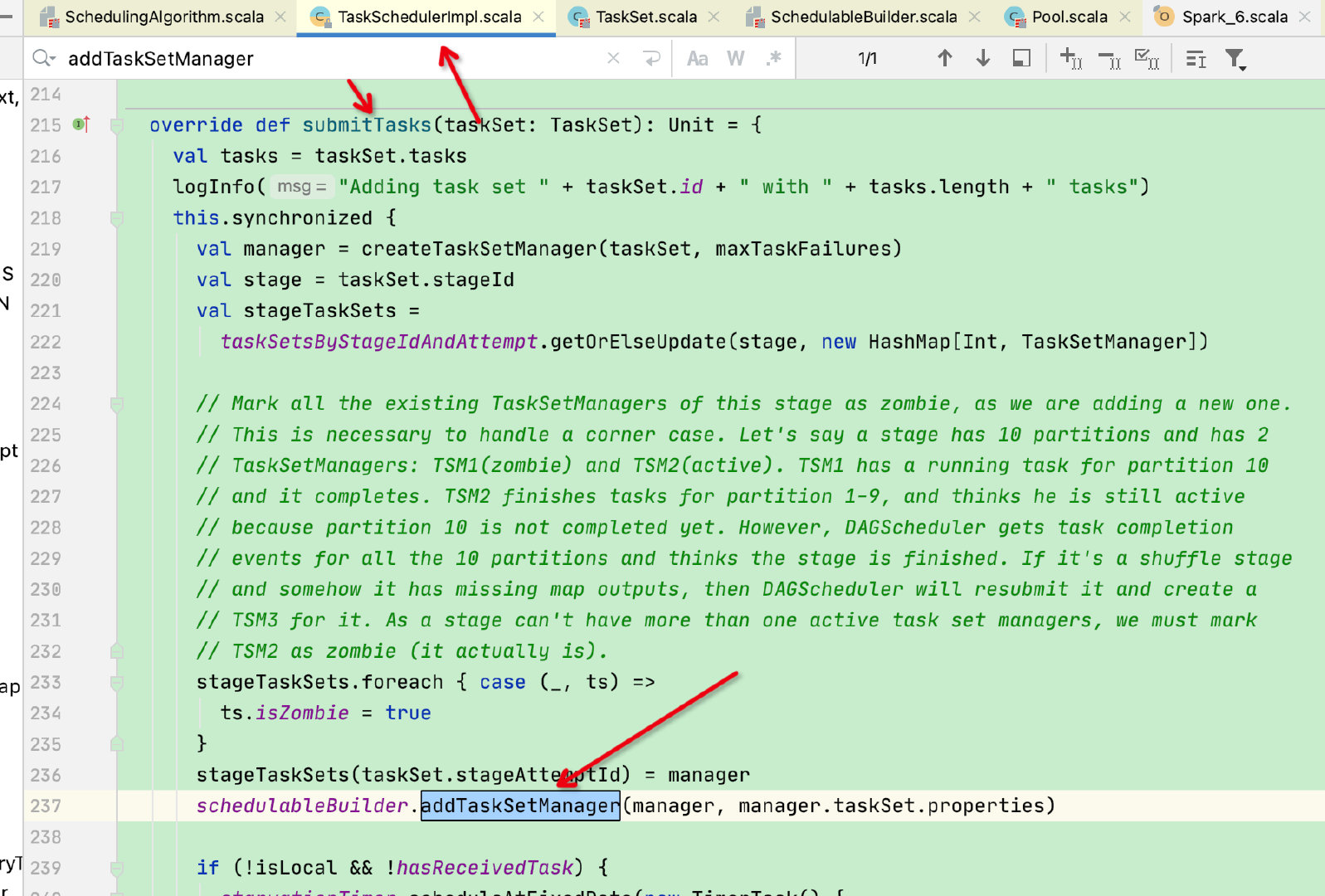

了解了这个以后我们再来看看任务是如何放进pool中的，如下图：task通过addTaskSetManager函数放入

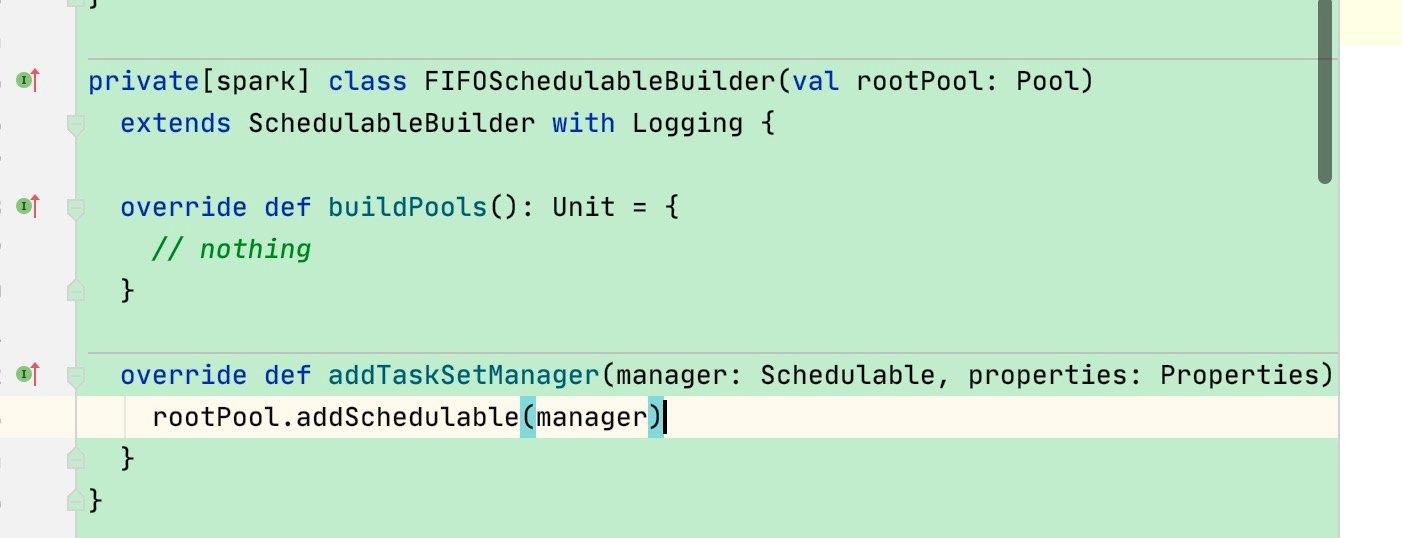

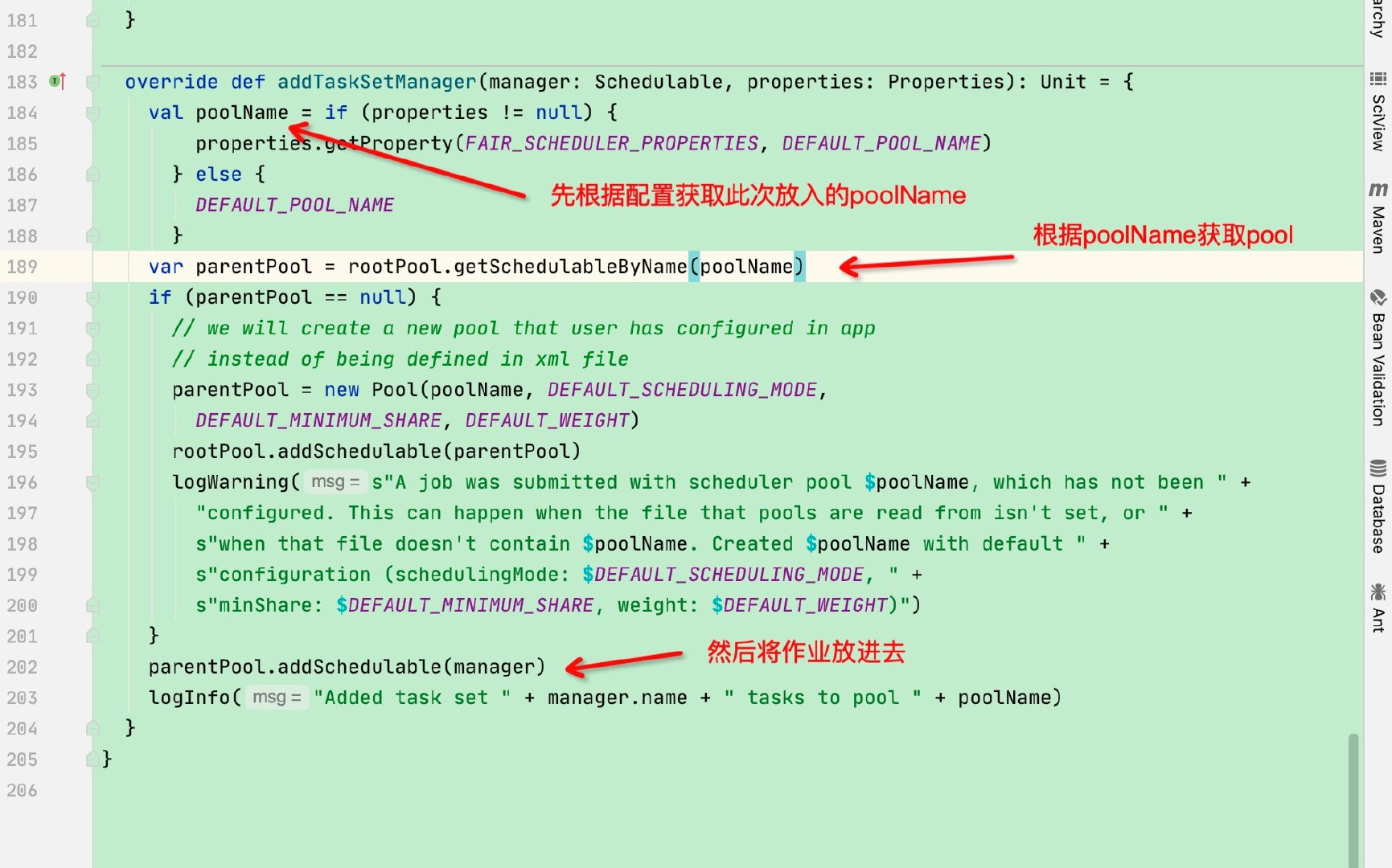

然后看addTaskSetManager函数：FIFO就是直接放到RootPool里面了，可想而知FIFO就只有一层，但FAIR则会根据用户的配置[sc.setLocalProperty(“spark.scheduler.pool”, “test”)]来选择放入哪个Pool中

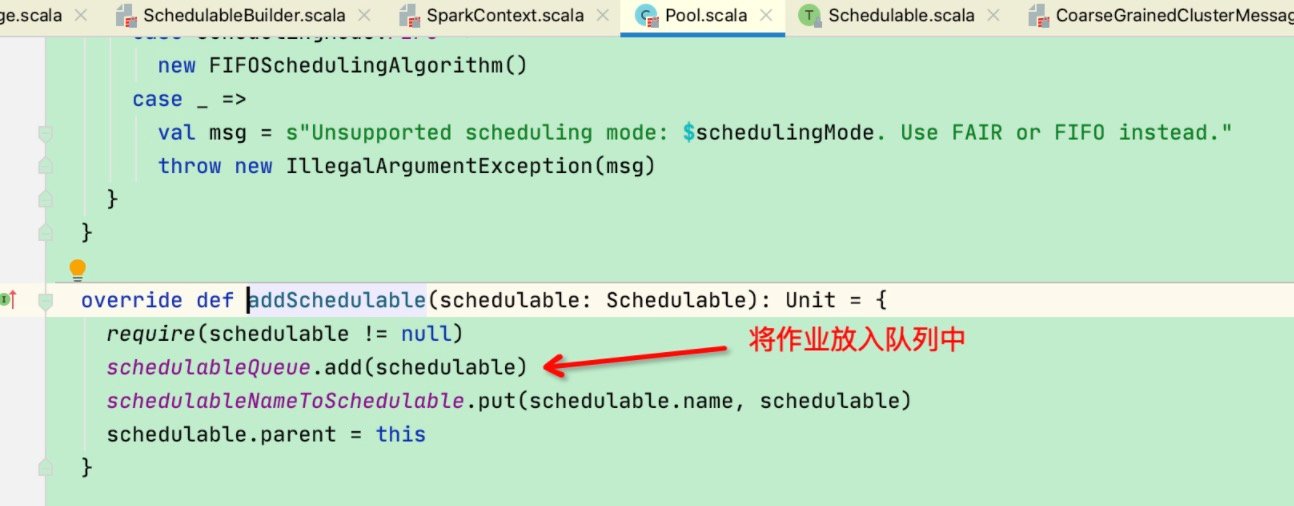

最终将作业放入指定pool的队列中

那这队列放进去后如何使用呢？

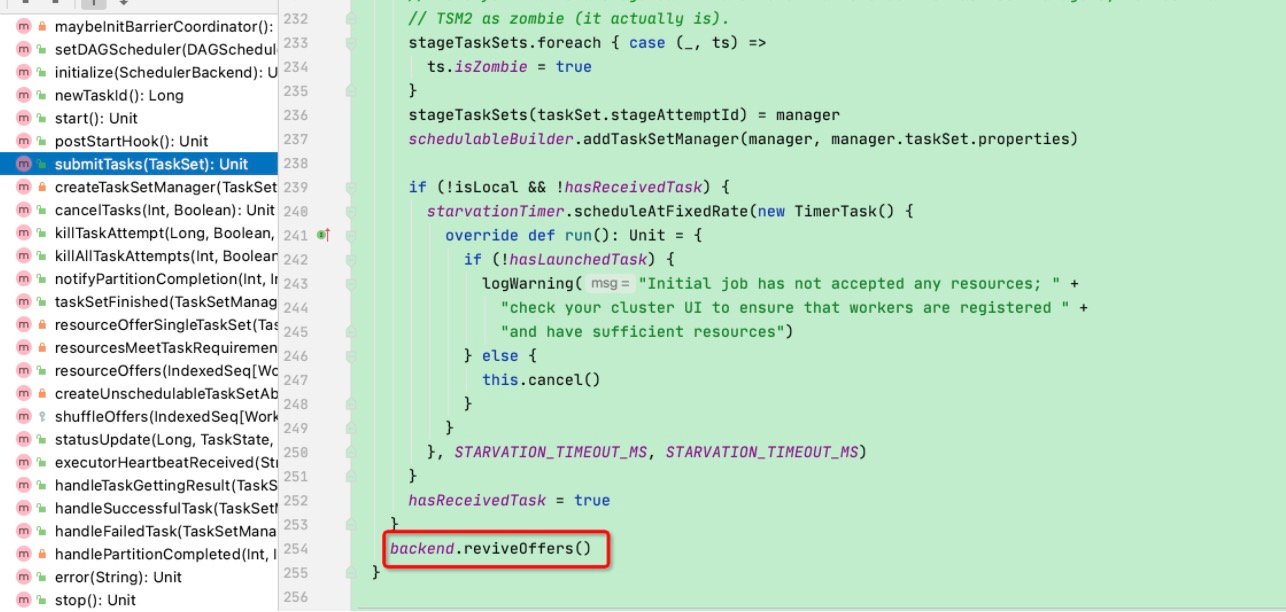

在 taskScheduler 的 submitTasks 方法中会为每个 taskSet 创建一个 TaskSetManager，用于管理 taskSet。然后向调度池中添加该 TaskSetManager，最后会调用 backend.reviveOffers() 方法为 task 分配资源。

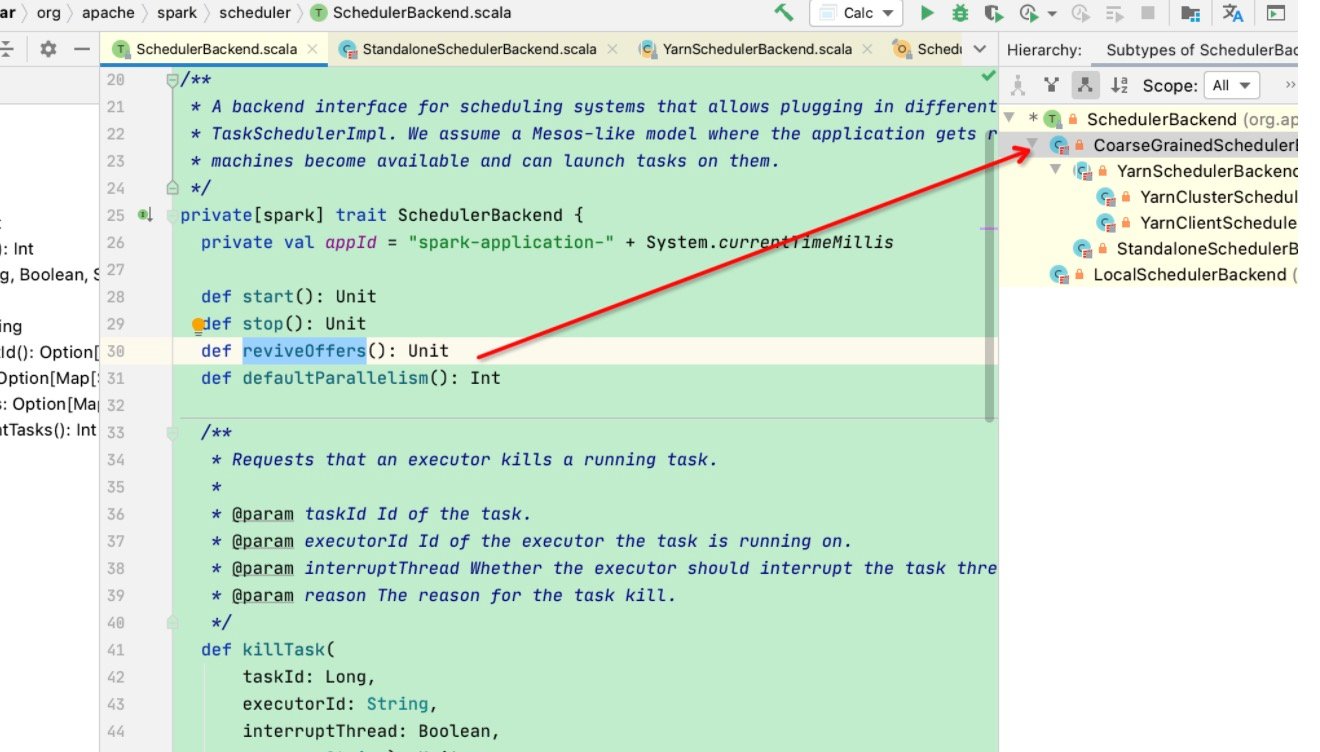

下面主要看 backend.reviveOffers() 这个方法，在提交模式是 yarn-cluster 模式下，实际上是调用 YarnClusterSchedulerBackend 的 reviveOffers 方法，实则调用的是其父类 CoarseGrainedSchedulerBackend 的 reviveOffers 方法，这个方法是向 driverEndpoint 发送一个 ReviveOffers 消息。

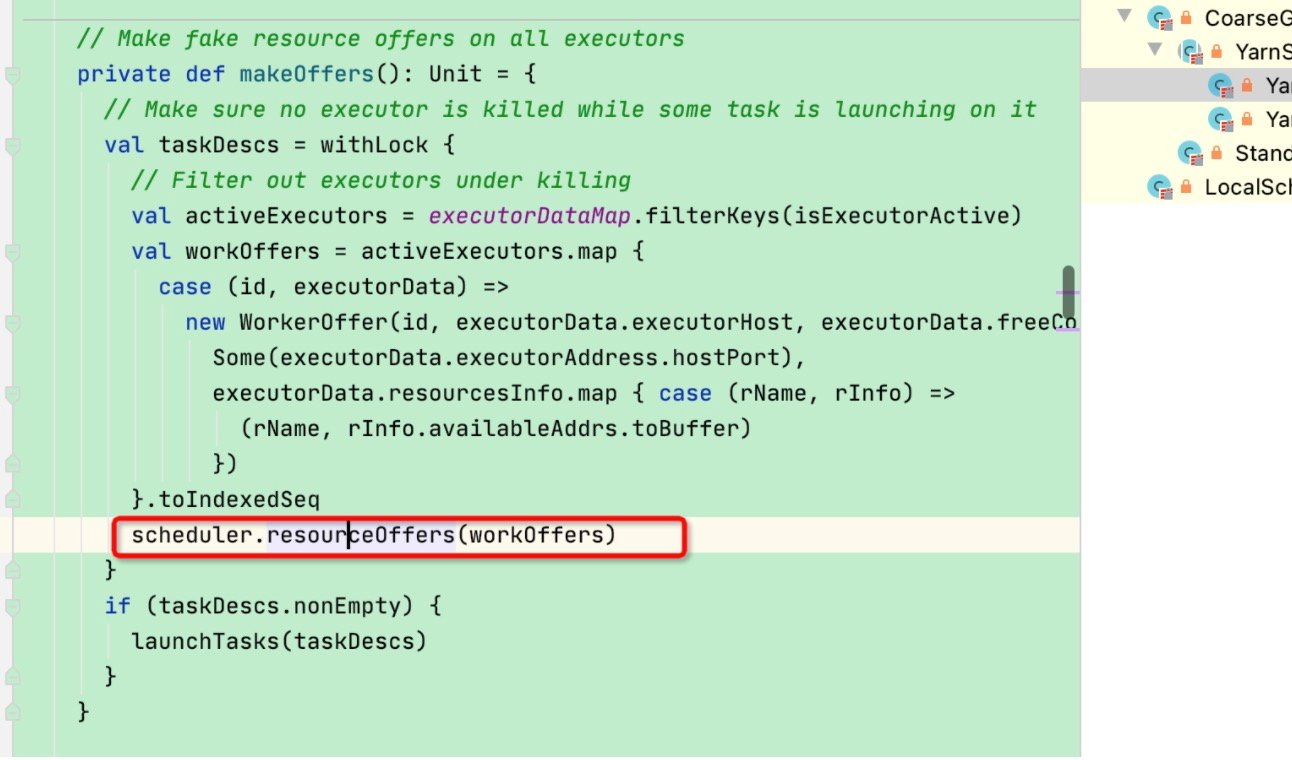

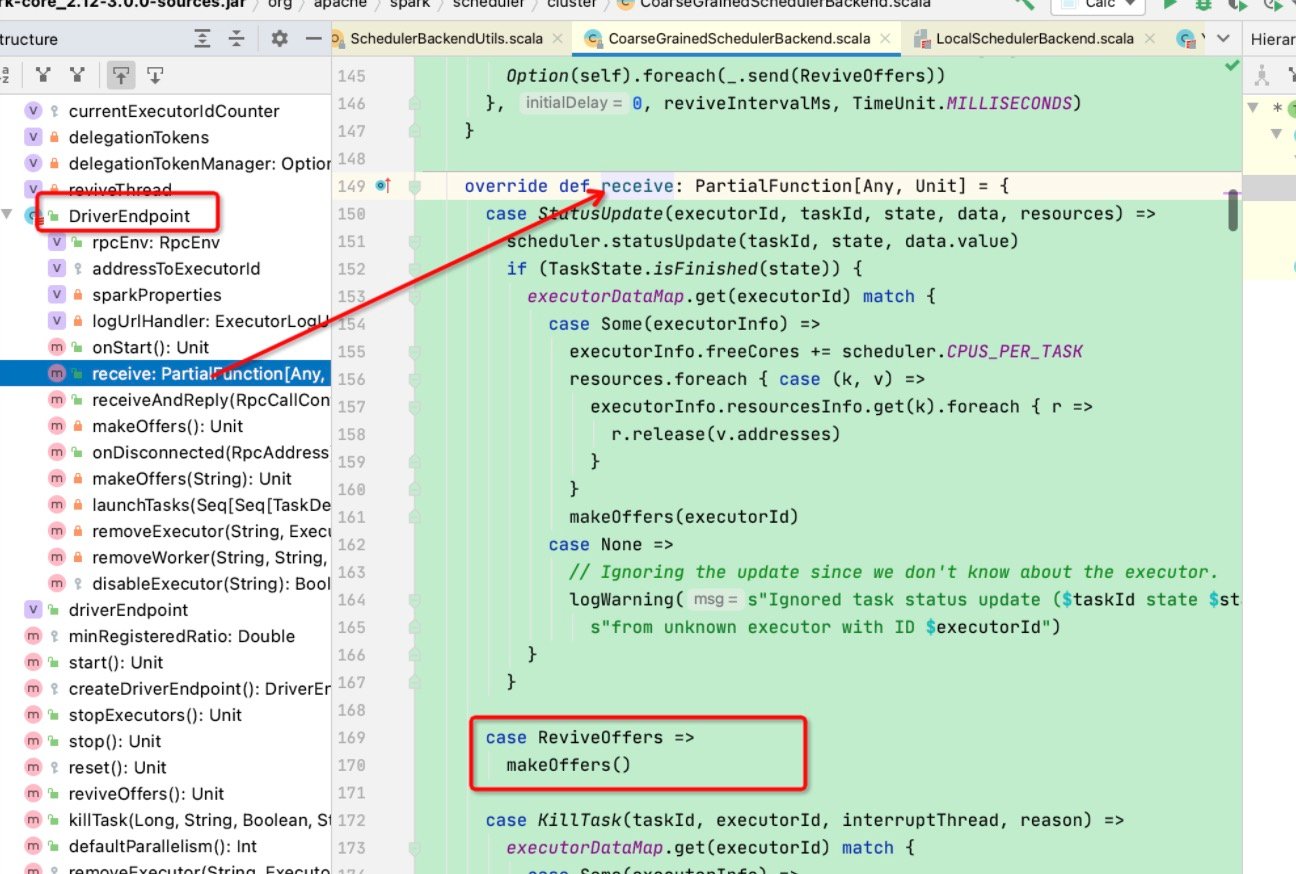

DriverEndpoint 收到信息后会调用 makeOffers 方法：

接下来会调用resourceOffers

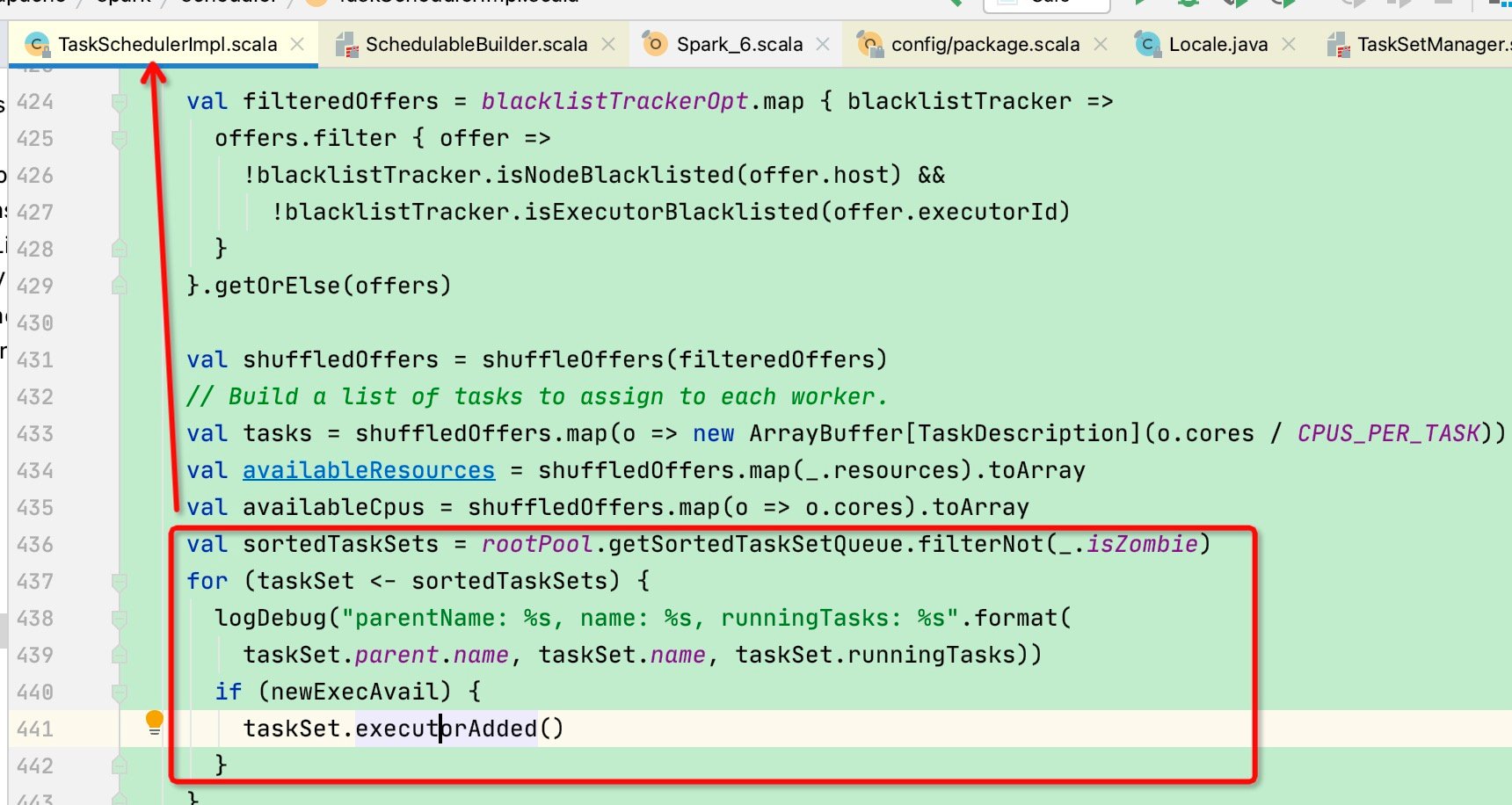

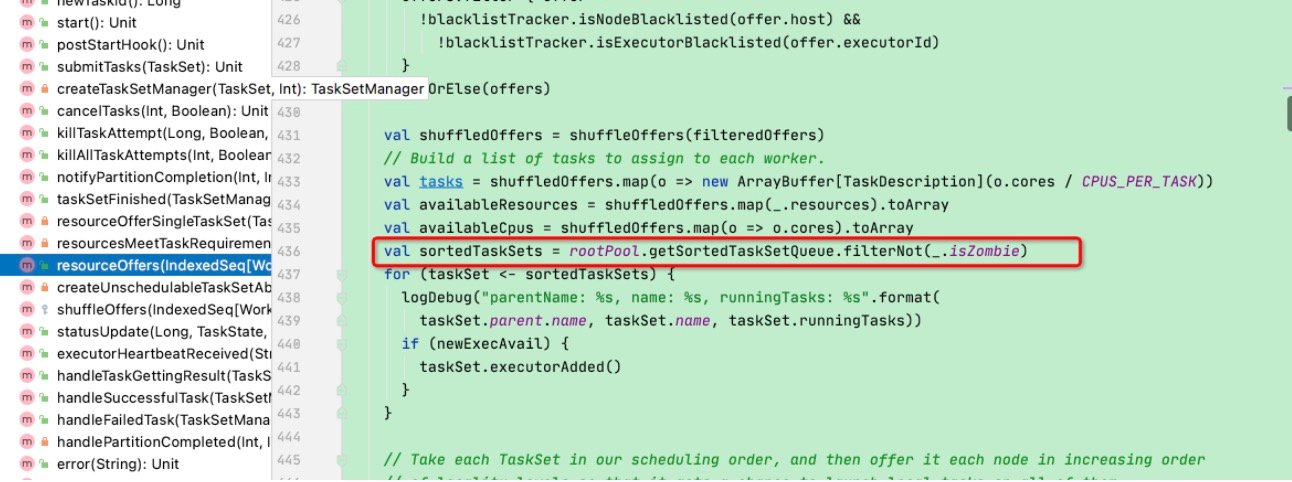

在resourceOffers函数中，会调用根rootpool的getSortedTaskSetQueue函数，将根目录下的所有pool进行排序！然后将排序好的TaskSet按照先后顺序执行，这便是调度使用的关键，那么接下来看getSortedTaskSetQueue函数

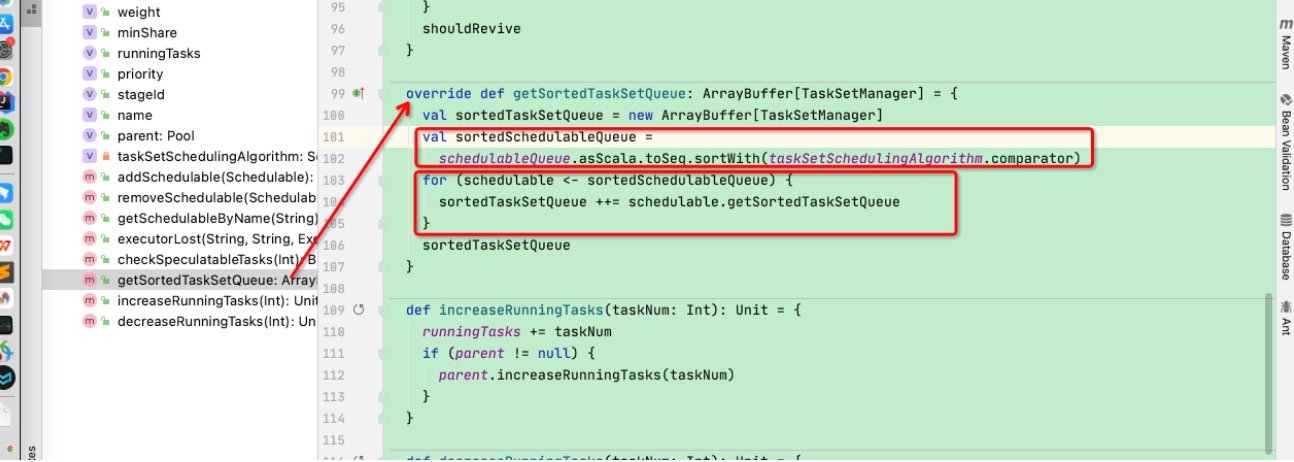

getSortedTaskSetQueue函数中有两个重要信息：

第一：是先将rootPool下面的所有pool按照taskSetSchedulingAlgorithm规则进行排序。

第二：将第一层排好序的pool通过for循环将其pool内部的所有TaskSetManager再排序

第三：将这些排好序的taskSetManager累加到ArrayBuffer后返回

注意：这里有一个重点就是taskSetSchedulingAlgorithm的规则适用于pool 和 TaskSetManaer!

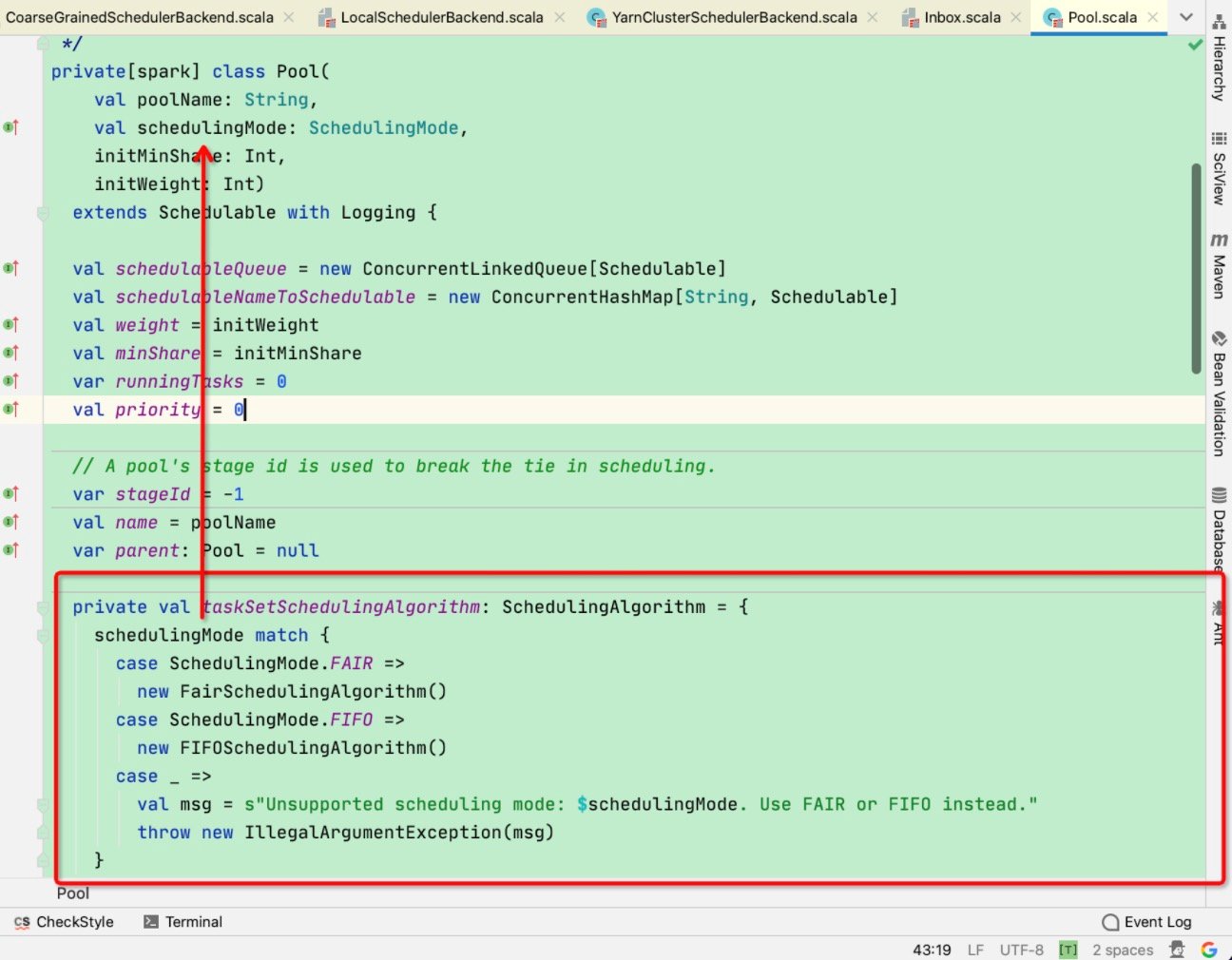

接下来看一下taskSetSchedulingAlgorithm是啥，可以看到其实是pool的排序规则【FIFO/FAIR】，每个pool的排序规则是根据fairscheduler.xml文件中schedulingMode标签决定的

第一层rootPool的排序规则是根据用户配置调度模式决定的，默认是FIFO，FIFO就只有rootPoll一层，那么Fair的话rootPool就是根据FIFOSchedulingAlgorithm进行排序的, 并且其下面还有其他pool

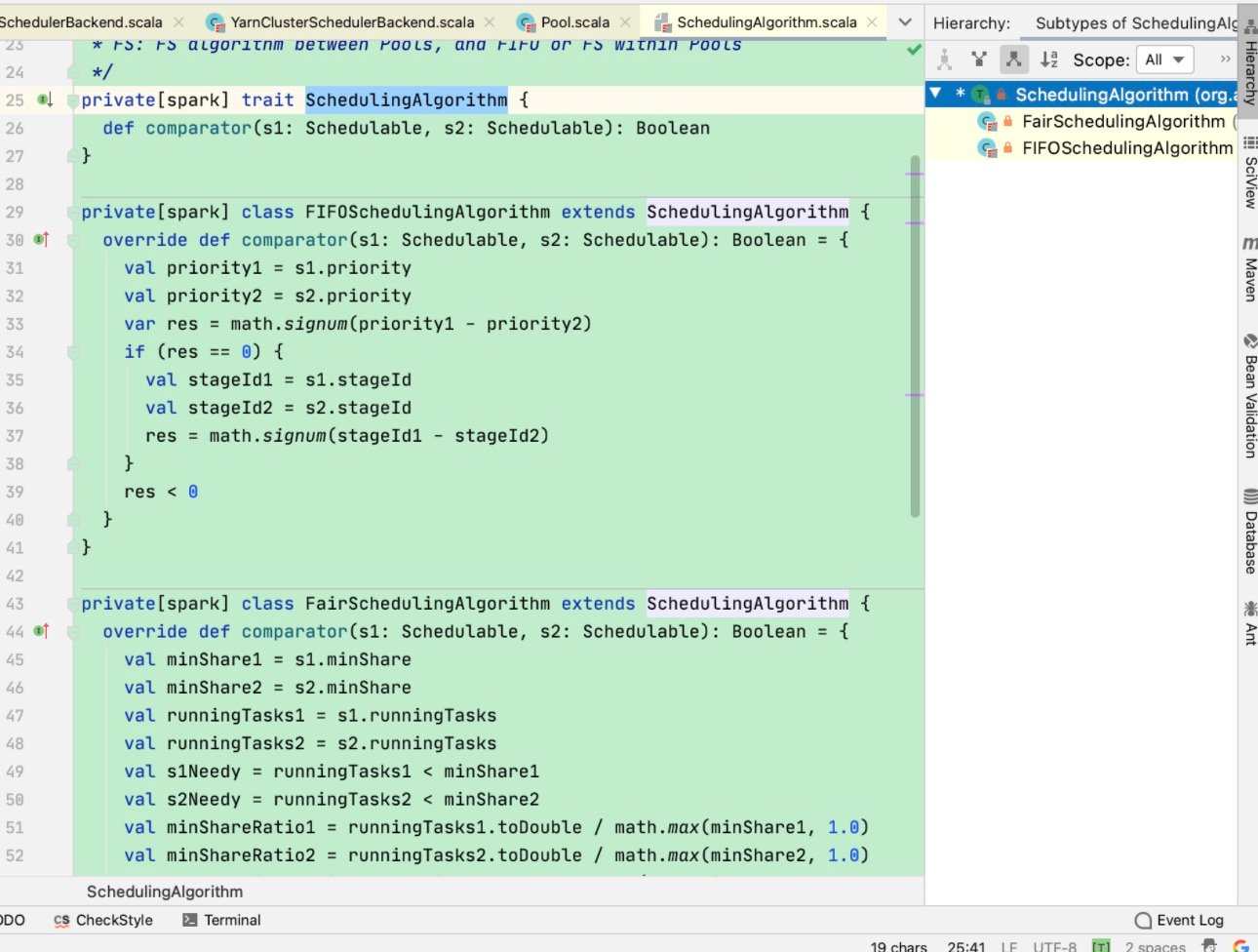

接下来看这两个的排序规则：

FIFO由于只有RootPool这一层，故实际上就是比较两个TaskSetManager的jobId

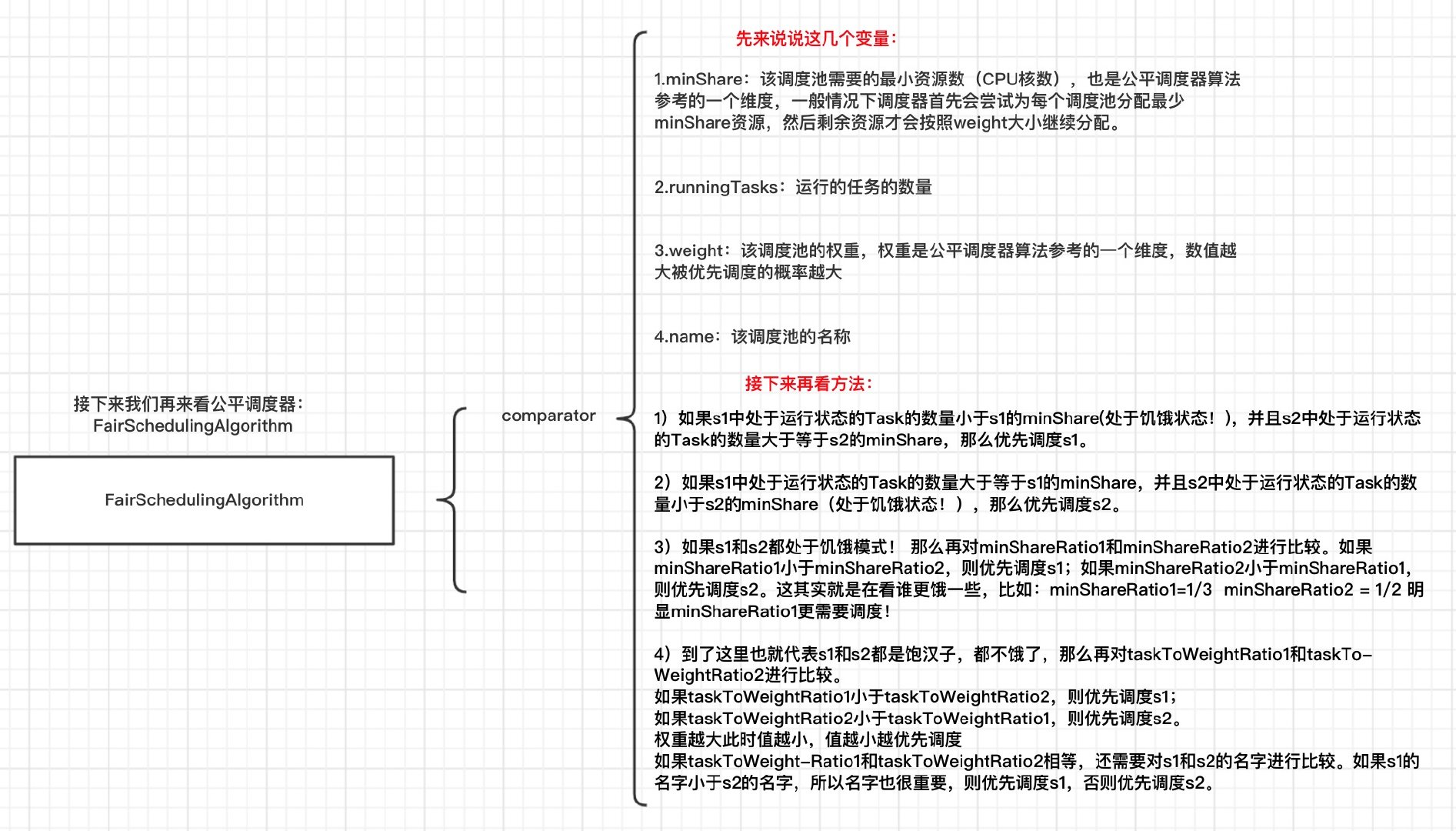

而Fair比较器则规则则多了，主要还是根据饥饿原则进行比较

那么再回到getSortedTaskSetQueue函数中，第一层rootPool根据Fair比较之后，会再根据不同的Pool内部进行比较，拿默认的配置文件来说，会有一个test调度池，一个默认default调度池和一个production调度池;

这第一层顺序：production > test > default

随之而来的就是各个pool中内部TaskSetManager的排序

production调度池是Fair模式，故内部按照TaskSetManager的参数来按照Fair饥饿模式排序：

test调度池是FIFO模式，故会按照TaskManager的priority【jobId】顺序排序

default调度池是FIFO模式，故也会按照TaskManager的priority【jobId】顺序排序

看到获取规则后，再回到resourceOffers函数中，可以发现当内部排好序的taskSet集合给到TaskSchedulerImpl后会一次调用并执行，至此spark调度策略就结束了

以上就是spark调度器的设计思路，可以根据代码对照理解；
