0. 前言

首先，先声明一下，我写这篇博客的时候我就是一个纯小白，实不相瞒，刚刚学了一天，哈哈哈，没错，你没看错，就是一天！！！主要是因为前天因为刷题和找工作的需要，需要熟悉VCS和Verdi的联合仿真（据说是很好用，随大流呗！！！），所以才会有接下来的一些相关博客，我准备把它搞成一个专栏，以便于后边有朋友需要，做个参考，话不多说，直接开干。

1. 概述

相信大家多多少少接触过一款或者多款EDA的相关软件吧，你比如Vivado，Quartus，它们都已经包含了RTL，编译，仿真，综合，看波形，烧板子等功能。那为什么不用这个呢？难道是公司有问题？？？哈哈，你想多了，公司可比我们学校学的东西超前十年到二十年不止吧，所以说，多向公司学学没毛病的。反观VCS和Verdi就很专一了，VCS专注于编译及仿真，Verdi专注于看波形。再就是VCS编译仿真速度极快，效率极高，为大家节约时间，Verdi看波形也十分方便debug，它支持信号追溯，无缝增加信号波形等功能。

2. 从“0”开始学习

环境： CentOS7
代码编写： Vim
编译仿真： VCS
波形查看： Verdi

关于虚拟机的安装请移步我的另一篇博客，传送门

关于VCS和Verdi相关EDA工具的安装可以评论区或者私聊我都可以获取的。

=============================================================================================
好了我们接着往下看===>

这里默认VCS和Verdi环境都已配好，配置环境参考我的博客，.bashrc文件的配置

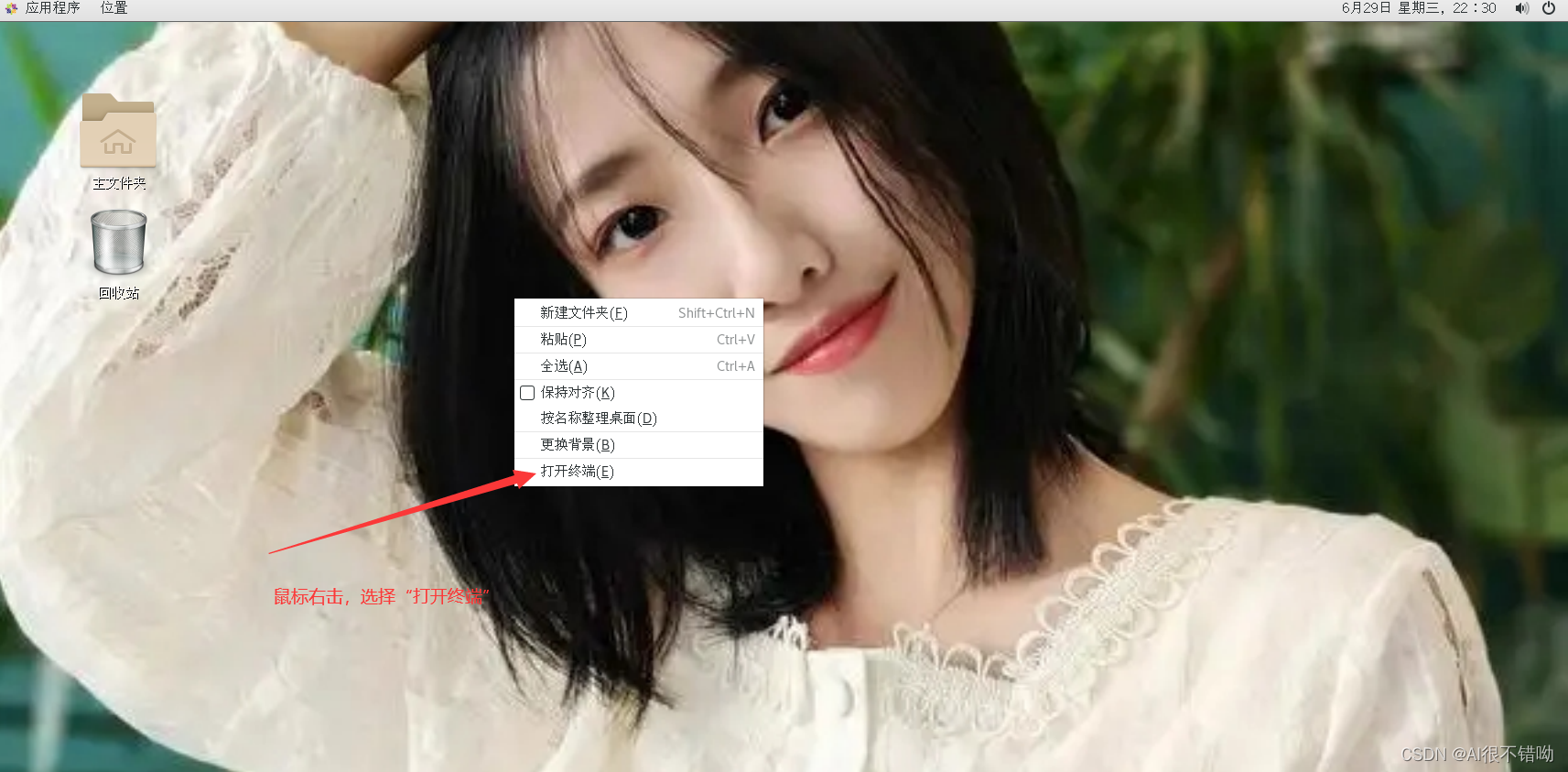

2.1 进入虚拟机，选择“”打开终端

2.2 创建相关文件

2.2.1 通过linux命令创建相应的文件，这里我以计数器为例，需要创建Counter文件夹，

（注意的是，Linux传送门在这里，点击传送门）

$cd _Project/ 		# cd 文件夹名称

#下边的是我文件夹_Project里边的文件
# Counter
1
2
3
4

2.2.2 在Counter文件夹中创建3个文件夹

mkdir module tb verification   # 创建3个文件，名字为module、tb、 verification

# 下边是结果
drwxrwxr-x. 2 ICer ICer 23 6月  29 17:43 module
drwxrwxr-x. 2 ICer ICer 27 6月  29 17:55 tb
drwxrwxr-x. 2 ICer ICer 39 6月  29 21:03 verification

1
2
3
4
5
6
7

2.2.3 在module中创建rtl代码

vim counter.v    # 通过vim编辑器创建counter.v文件

# 对于相应的写代码过程可以参考vim的使用看看，等我有时间也写一篇关于vim使用的文章，根据大家的需要来吧，如果有需要评论区告诉我！！！
1
2
3

写完之后的代码：

  1 module counter(
  2     input clk,
  3     input rst,
  4     output reg [5:0] count
  5 );
  6
  7     always @ (posedge clk or negedge rst) begin
  8         if(!rst) begin
  9             count <= 0;
 10         end
 11         else begin
 12             count <= count + 1;
 13         end
 14     end
 15 endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

2.2.4 在tb中创建测试代码

vim tb.sv    # 通过vim创建tb.sv文件
1

写完之后的代码：

  1 module tb_counter();
  2
  3 reg         clk,rst;
  4 wire    [5:0]   counter;
  5
  6 counter u1(clk,rst,counter);
  7
  8 always #(5) clk = ~clk;
  9
 10 initial begin
 11     clk <= 0;
 12     rst <= 0;
 13     #20;
 14     rst <= 1;
 15     #50;
 16     if(counter != 5)
 17         $display("Failure 1: the counter should be 5 but it is %d",counter);
 18   else
 19     $display("You gotta the right result!");
 20     $finish;
 21 end
 22
 23 //.v file
 24 //`ifdef FSDB
 25 //initial begin
 26 //  $fsdbDumpfile("tb_counter.fsdb");
 27 //  $fsdbDumpvars;
 28 //end
 29 //`endif
 30
 31 //.sv file
 32 initial begin
 33         $fsdbDumpfile("tb.fsdb");
 34         $fsdbDumpvars;
 35 end
 36 endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

2.2.5 在verification中file_list和脚本文件

# 这个文件可以不加后缀，主要作用就是组织一下前边的rtl代码和测试文件的路径，便于脚本文件调用
vim file_list

# 这个文件是个脚本文件，通过make指令调用（具体可以看看Makefile的使用，我这里有个文档资料，需要同样是私信或评论区留言即可）
#它的作用是统筹调度一切文件的运行顺序，是个老大哥
vim Makefile
1
2
3
4
5
6

写完之后的代码：

all: \
  3         vcs \
  4         verdi
  5
  6 #-------------------------------------------------------------------------------------------------------
  7 # VCS
  8 vcs   :
  9     vcs  \
 10         -f file_list \
 11         -timescale=1ns/1ns \
 12         -full64  -R  +vc  +v2k  -sverilog  -debug_access+all  \
 13         |tee vcs.log
 14 #-------------------------------------------------------------------------------------------------------
 # verdi
 34
 35 verdi  :
 36     verdi -sv -f file_list -ssf tb.fsdb &
 37
 38 #-------------------------------------------------------------------------------------------------------
 39 clean  :
 40      rm  -rf  *~  core  csrc  simv*  vc_hdrs.h  ucli.key  urg* *.log  novas.* *.fsdb* verdiLog  64* DVEfiles *.vpd
 41      rm -rf INCA_libs irun*
 42      rm -rf modelsim.ini transcript work

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

2.3 万事俱备，只欠运行

2.3.1 运行vcs

$make vcs	# 通过make指令调用Makefile运行vcs

1
2

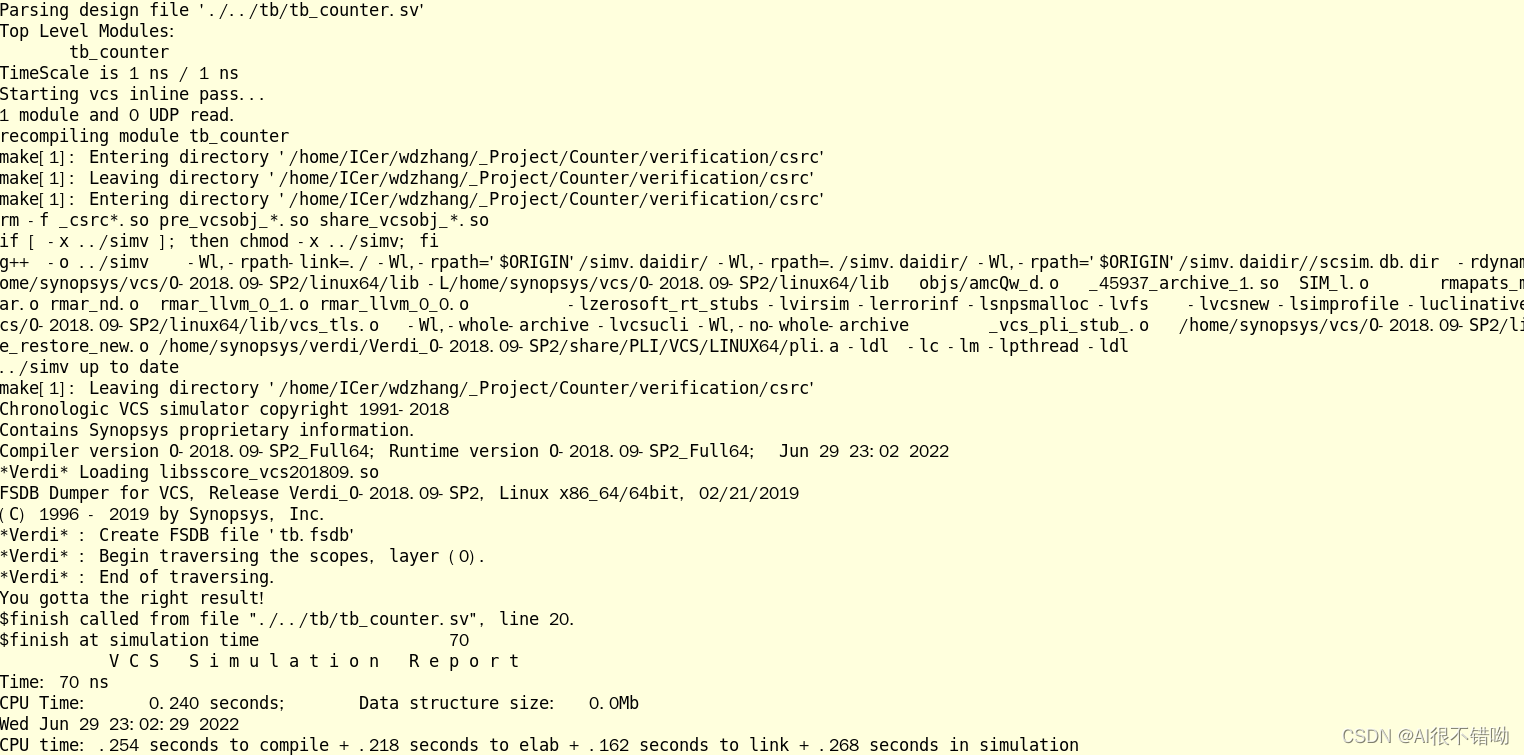

运行结果：


图中标出来的是原有的，剩下的都是仿真生成的，恐怖不？？？哈哈哈，习惯就好了

2.3.2 运行verdi

make verdi    # 通过make指令调用Makefile运行verdi
1

运行结果：


没有波形？？？

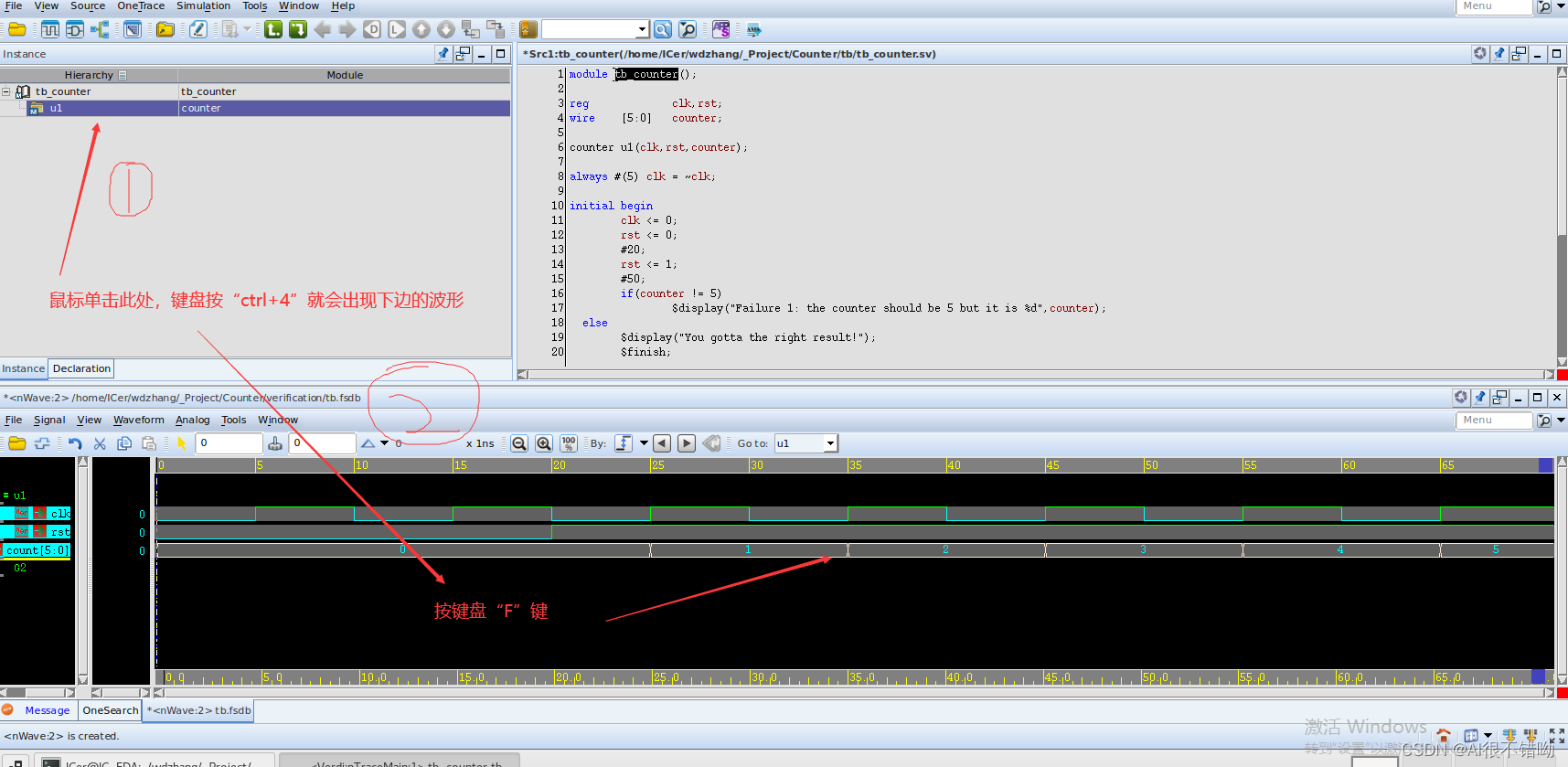

这里还需要一步，就是添加你想要观察的信号，看下图即可。

这不就完事了吗？怎么样，你学废了吗？
把学废了打在评论区！！！

2.4 事后的好习惯

看完波形之后，不是之前产生了很多文件啥的吗？你不得收拾收拾啊！吃完饭得收拾收拾，咋办？
别忘了Makefile中最后不是有个clean指令吗？干就完了！！！

make clean		# 清理产生的文件
1

结果：

就剩下我们仿真之前的文件喽！！！

3. 总结

通过这一天的学习，你还真别说，vcs和verdi联合仿真还是真的好用啊，到这里，我学的远远不够，只是掌握了一点点小小的皮毛，还得不断地学习，参考他人的优点，希望大家共同学习，共同进步，如有错误，欢迎大家批评指正！！！

好了，完结撒花，多多三连，持续更新。

=========================================================================
未完待续…
