一小时入门proteus使用教程

什么是Proteus

Proteus是用于电子设计自动化的软件；主要用于准备原理图和设计PCB。它具有许多工具，这些工具不仅易于使用，而且有助于PCB设计和学习PCB设计。IT使用集成的自动路由器，实现完整的原理图捕获，可配置的设计规则，支持电源平面，具有交互式电路激励器，遵循行业标准的CADCAM和ODB ++输出，并允许进行3D查看。
.
.
.

.
.

打开软件之后，会出现一个新的启动屏幕，然后点击像左右二极管的标记，启动原理图绘制窗口
,
.

.
.
点击之后，原理图界面就打开了，如图所示。
.
.

.
.
,.

我们将使用Proteus设计以下电路。它是一个使用555定时器IC的38 kHz频率发生器。
.
.

.
.
上面这些组件包括555定时器IC，470K，22K电阻和10K可变电阻，0.001µf电容器以及IR LED。

器件的寻找流程是（看下图数字流程）
1 先点击第二个元件库标记
2 点P
3 在keywords窗口，输入元件名字就可以了
.
.

.
.
在keywords输入器件名字之后，器件在右边有浏览的，确认是用这个器件后，点下方OK
.
.

.
.
在元件列表就看到器件了。
.
.

.
.

现在，按照上方的方法步骤，选择全部所需要的器件，这些器件都会添加到元件列表中。
，
，
在元件列表中，您选择的器件可以使用，左下方的旋转按钮，进行调整器件的方向。

然后，您可以将器件放入原理图界面中。放置完所有器件后，将光标置于器件的引脚末端并绘制连接。连接所有器件后，以得到如图所示的设计电路。
.
.

…
.

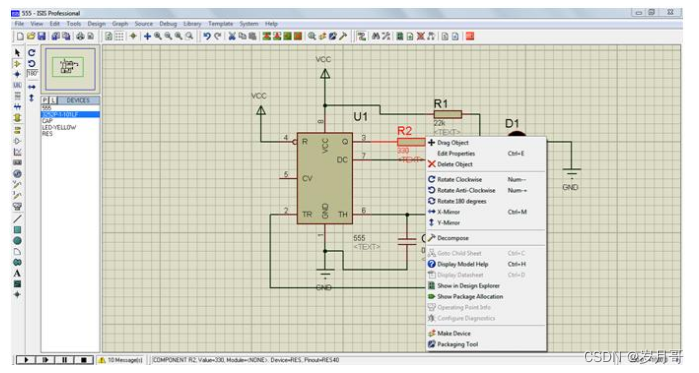

如果要修改任何器件的参数，只需右键单击该器件，将显示一个下拉列表，如图所示。完成后，保存并调试保存的文件。这样，我们的原理图布局就完成了。
.
.

,
,

非常简单，希望同学们喜欢了！
