TensorBoard可视化处理案例简析

https://tensorflow.google.cn/tensorboard?hl=zh-cn

TensorBoard 提供机器学习实验所需的可视化功能和工具：
跟踪和可视化损失及准确率等指标
可视化模型图（操作和层）
查看权重、偏差或其他张量随时间变化的直方图
将嵌入投射到较低的维度空间
显示图片、文字和音频数据
剖析 TensorFlow 程序
以及更多功能

TensorBoard是一个独立的包（不是pytorch中的），这个包的作用就是可视化您模型中的各种参数和结果。

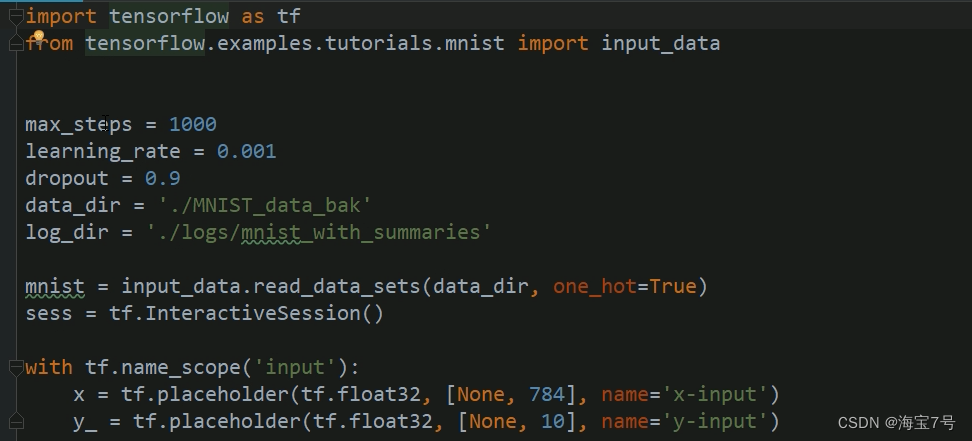

代码附上：

import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data


max_steps = 1000
learning_rate = 0.001
dropout = 0.9
data_dir = './MNIST_data_bak'
log_dir = './logs/mnist_with_summaries'

mnist = input_data.read_data_sets(data_dir, one_hot=True)
sess = tf.InteractiveSession()

with tf.name_scope('input'):
    x = tf.placeholder(tf.float32, [None, 784], name='x-input')
    y_ = tf.placeholder(tf.float32, [None, 10], name='y-input')

with tf.name_scope('input_reshape'):
    # 784维度变形为图片保持到节点
    # -1 代表进来的图片的数量、28，28是图片的高和宽，1是图片的颜色通道
    image_shaped_input = tf.reshape(x, [-1, 28, 28, 1])
    tf.summary.image('input', image_shaped_input, 10)


# 定义神经网络的初始化方法
def weight_variable(shape):
    initial = tf.truncated_normal(shape, stddev=0.1)
    return tf.Variable(initial)


def bias_variable(shape):
    initial = tf.constant(0.1, shape=shape)
    return tf.Variable(initial)


# 定义Variable变量的数据汇总函数，我们计算出变量的mean、stddev、max、min
# 对这些标量数据使用tf.summary.scalar进行记录和汇总
# 使用tf.summary.histogram直接记录变量var的直方图数据
def variable_summaries(var):
    with tf.name_scope('summaries'):
        mean = tf.reduce_mean(var)
        tf.summary.scalar('mean', mean)
        with tf.name_scope('stddev'):
            stddev = tf.sqrt(tf.reduce_mean(tf.square(var - mean)))
        tf.summary.scalar('stddev', stddev)
        tf.summary.scalar('max', tf.reduce_max(var))
        tf.summary.scalar('min', tf.reduce_min(var))
        tf.summary.histogram('histogram', var)


# 设计一个MLP多层神经网络来训练数据
# 在每一层中都对模型数据进行汇总
def nn_layer(input_tensor, input_dim, output_dim, layer_name, act=tf.nn.relu):
    with tf.name_scope(layer_name):
        with tf.name_scope('weights'):
            weights = weight_variable([input_dim, output_dim])
            variable_summaries(weights)
        with tf.name_scope('biases'):
            biases = bias_variable([output_dim])
            variable_summaries(biases)
        with tf.name_scope('Wx_plus_b'):
            preactivate = tf.matmul(input_tensor, weights) + biases
            tf.summary.histogram('pre_activations', preactivate)
        activations = act(preactivate, name='activation')
        tf.summary.histogram('activations', activations)
        return activations


# 我们使用刚刚定义的函数创建一层神经网络，输入维度是图片的尺寸784=28*28
# 输出的维度是隐藏节点数500，再创建一个Dropout层，并使用tf.summary.scalar记录keep_prob
# 然后使用nn_layer定义神经网络输出层，其输入维度为上一层隐含节点数500，输出维度为类别数10
# 同时激活函数为全等映射identity，暂时不使用softmax
hidden1 = nn_layer(x, 784, 500, 'layer1')

with tf.name_scope('dropout'):
    keep_prob = tf.placeholder(tf.float32)
    tf.summary.scalar('dropout_keep_probability', keep_prob)
    dropped = tf.nn.dropout(hidden1, keep_prob)

y = nn_layer(dropped, 500, 10, 'layer2', act=tf.identity)

# 使用tf.nn.softmax_cross_entropy_with_logits()对前面的输出层的结果进行Softmax
# 处理并计算交叉熵损失cross_entropy，计算平均的损失，使用tf.summary.scalar进行统计汇总
with tf.name_scope('cross_entropy'):
    diff = tf.nn.softmax_cross_entropy_with_logits(logits=y, labels=y_)
    with tf.name_scope('total'):
        cross_entropy = tf.reduce_mean(diff)
tf.summary.scalar('cross_entropy', cross_entropy)


# 下面使用Adam优化器对损失进行优化，同时统计预测正确的样本数并计算正确率accuracy，汇总
with tf.name_scope('train'):
    train_step = tf.train.AdamOptimizer(learning_rate).minimize(cross_entropy)
with tf.name_scope('accuracy'):
    with tf.name_scope('correct_prediction'):
        correct_prediction = tf.equal(tf.argmax(y, 1), tf.argmax(y_, 1))
    with tf.name_scope('accuracy'):
        accuracy = tf.reduce_mean(tf.cast(correct_prediction, tf.float32))

tf.summary.scalar('accuracy', accuracy)

# 因为我们之前定义了太多的tf.summary汇总操作，逐一执行这些操作太麻烦，
# 使用tf.summary.merge_all()直接获取所有汇总操作，以便后面执行
merged = tf.summary.merge_all()
# 定义两个tf.summary.FileWriter文件记录器再不同的子目录，分别用来存储训练和测试的日志数据
train_writer = tf.summary.FileWriter(log_dir + '/train', sess.graph)
test_writer = tf.summary.FileWriter(log_dir + '/test')

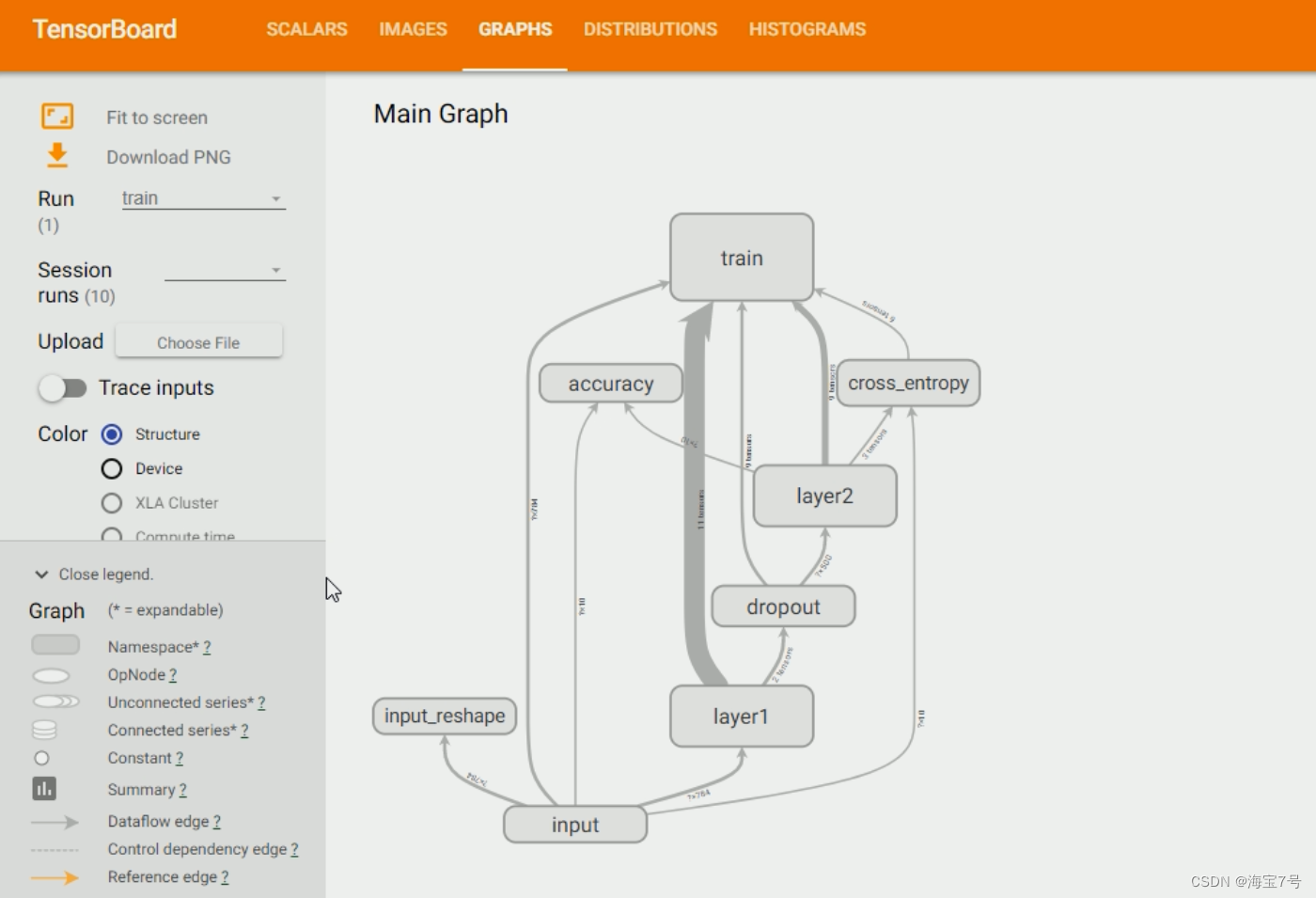

# 同时，将Session计算图sess.graph加入训练过程，这样再TensorBoard的GRAPHS窗口中就能展示
# 整个计算图的可视化效果，最后初始化全部变量
tf.global_variables_initializer().run()


# 定义feed_dict函数，如果是训练，需要设置dropout，如果是测试，keep_prob设置为1
def feed_dict(train):
    if train:
        xs, ys = mnist.train.next_batch(100)
        k = dropout
    else:
        xs, ys = mnist.test.images, mnist.test.labels
        k = 1.0
    return {x: xs, y_: ys, keep_prob: k}


# 执行训练、测试、日志记录操作
# 创建模型的保存器
saver = tf.train.Saver()
for i in range(max_steps):
    if i % 10 == 0:
        summary, acc = sess.run([merged, accuracy], feed_dict=feed_dict(False))
        test_writer.add_summary(summary, i)
        print('Accuracy at step %s: %s' % (i, acc))
    else:
        if i % 100 == 99:
            run_options = tf.RunOptions(trace_level=tf.RunOptions.FULL_TRACE)
            run_metadata = tf.RunMetadata()
            summary, _ = sess.run([merged, train_step], feed_dict=feed_dict(True))
            train_writer.add_run_metadata(run_metadata, 'step%03d' % i)
            train_writer.add_summary(summary, 1)
            saver.save(sess, log_dir + 'model.ckpt', i)
            print('Adding run metadata for', i)
        else:
            summary, _ = sess.run([merged, train_step], feed_dict=feed_dict(True))
            train_writer.add_summary(summary, i)

train_writer.close()
test_writer.close()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147

训练过程

高级使用操作


个人觉得，还是需要自学，或者是有一个引路人大佬，不然上手过程还有后续的处理比较麻烦。
TensorBoard可视化工具简单教程参考
https://blog.csdn.net/qq_41573860/article/details/106674370

远程tensorboard

由于条件所限，通常在进行深度学习时都是在远处的服务器上进行训练的，利用SSH的方向隧道技术，将服务器上的端口数据转发到本地对应的端口，然后就能在本地方法服务器上的日志数据了。
参考：https://blog.csdn.net/zhaokx3/article/details/70994350
