p19.matplotlib：Animation 动画

定义方程

使用matplotlib做动画也是可以的，我们使用其中一种方式，function animation来说说， 具体可参考matplotlib animation api。首先，我们做一些准备工作：

from matplotlib import pyplot as plt
from matplotlib import animation
import numpy as np
fig, ax = plt.subplots()
1
2
3
4

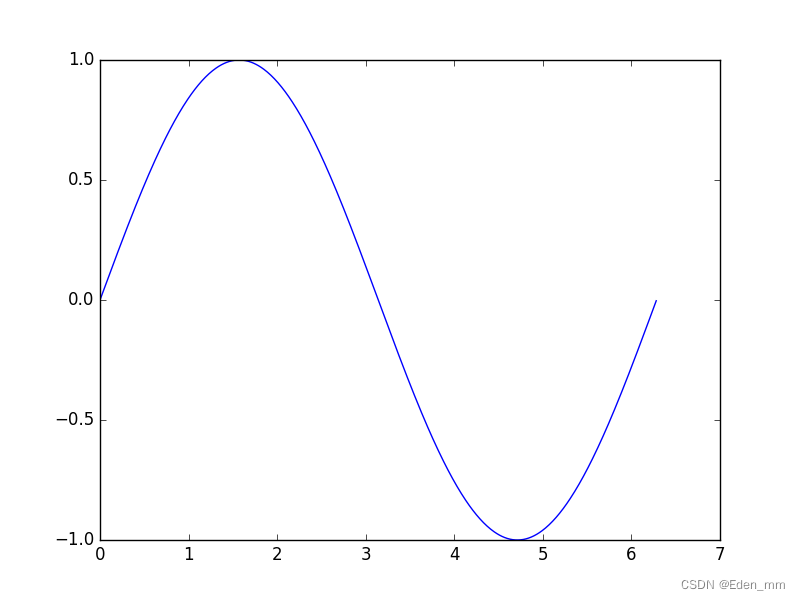

我们的数据是一个0~2π内的正弦曲线：

x = np.arange(0, 2*np.pi, 0.01)
line, = ax.plot(x, np.sin(x))
1
2

接着，构造自定义动画函数animate，用来更新每一帧上各个x对应的y坐标值，参数表示第i帧：

def animate(i):
    line.set_ydata(np.sin(x + i/10.0))
    return line,
1
2
3

然后，构造开始帧函数init：

def init():
    line.set_ydata(np.sin(x))
    return line,
1
2
3

参数设置

接下来，我们调用FuncAnimation函数生成动画。参数说明：

fig 进行动画绘制的figure
func 自定义动画函数，即传入刚定义的函数animate
frames 动画长度，一次循环包含的帧数
init_func 自定义开始帧，即传入刚定义的函数init
interval 更新频率，以ms计
blit 选择更新所有点，还是仅更新产生变化的点。应选择True，但mac用户请选择False，否则无法显示动画

ani = animation.FuncAnimation(fig=fig,
                              func=animate,
                              frames=100,
                              init_func=init,
                              interval=20,
                              blit=False)
1
2
3
4
5
6

显示动画：

plt.show()
1

当然，你也可以将动画以mp4格式保存下来，但首先要保证你已经安装了ffmpeg 或者mencoder， 更多信息参考matplotlib animation api：

ani.save('basic_animation.mp4', fps=30, extra_args=['-vcodec', 'libx264'])
1
