项目需要，使用TI的IWR6843ISK-ODS这款毫米波雷达，记录一下自己摸索和上手的过程~
在探索过程中，参考了 https://blog.csdn.net/lowbob/article/details/105671559这篇博文的指导，在此感谢！

基础知识

Ti官方提供了详细的器件相关手册：
上古版本的视频学习资料：https://edu.21ic.com/video/2264视频是跑一个实例《mmWave生命体征实验》按这个看看，可以对官方的开发流程有个整体印象~
IWR6843的相关信息网页：https://www.ti.com/product/IWR6843
《IWR6843的用户手册》直接下载连接：https://www.ti.com.cn/cn/lit/pdf/swru546
《毫米波传感器基础知识》 手册直接下载连接：https://www.ti.com.cn/cn/lit/pdf/zhcy075

上手使用

注：如果要对固件进行开发定制，请参考此篇：
本篇只介绍直接使用做好的固件，直接安装串口驱动和固件烧写工具即可使用。

1.USB串口驱动

雷达需要CP210驱动：
驱动直接下载地址：https://www.silabs.com/documents/public/software/CP210x_Windows_Drivers.zip
相关网页：https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

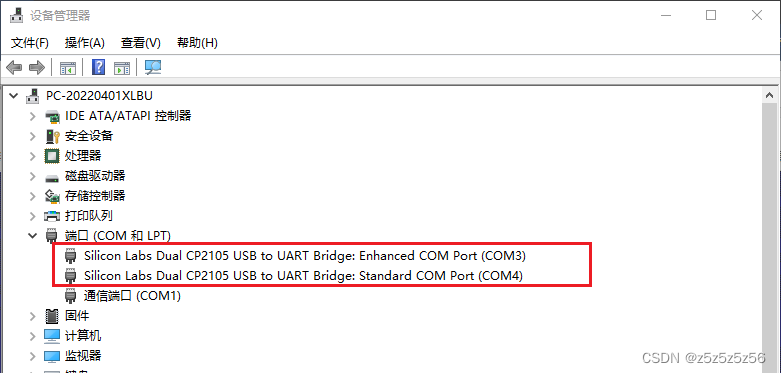

正确安装后在设备管理器，应该可以看到两个串口

其中，Enhanced是烧写口，后面烧写固件，应该在UniFlash中选择该口对应的串口号。

如果装了驱动设备管理器没反应，请检查USB-microB线是不是只有供电的阉割版，线没问题的情况下如果还没反应，对于台式机可以把USB连接到主机后面主板上的USB口再试试。

2.UniFlash

这是TI的用于把bin固件烧录到毫米波雷达板子里的软件。

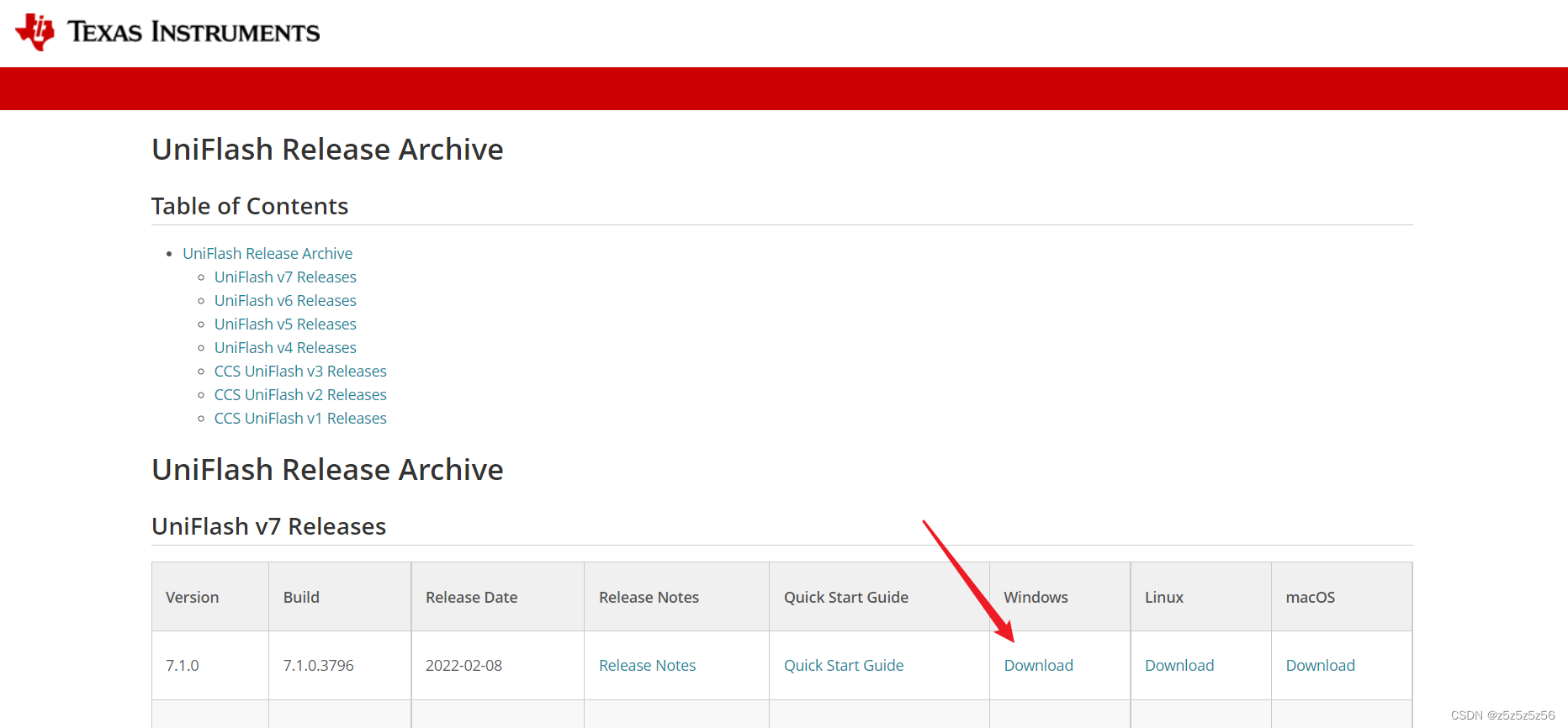

下载链接：https://software-dl.ti.com/ccs/esd/uniflash/docs/release_archive.html
我安装的是7.1.0版本

旁边也有官方上手手册
根据雷达资料《用户指南-60GHz 毫米波传感器.pdf》

烧写的流程为：

1.就是确保在设备管理器看到端口

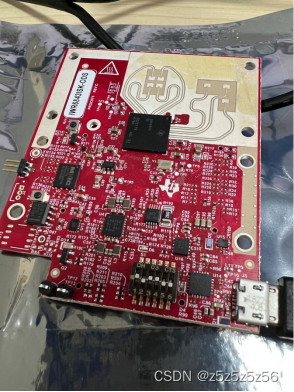

2.根据手册，我们需要调整开关把板子设置为烧写模式

即：

等烧写完毕要使用功能模式的时候，再把第一个开关调为0即可

345.打开UniFlash
选择对应雷达型号，点start

在设置中将端口号改为对于烧写口（Enhanced）， 我电脑是3

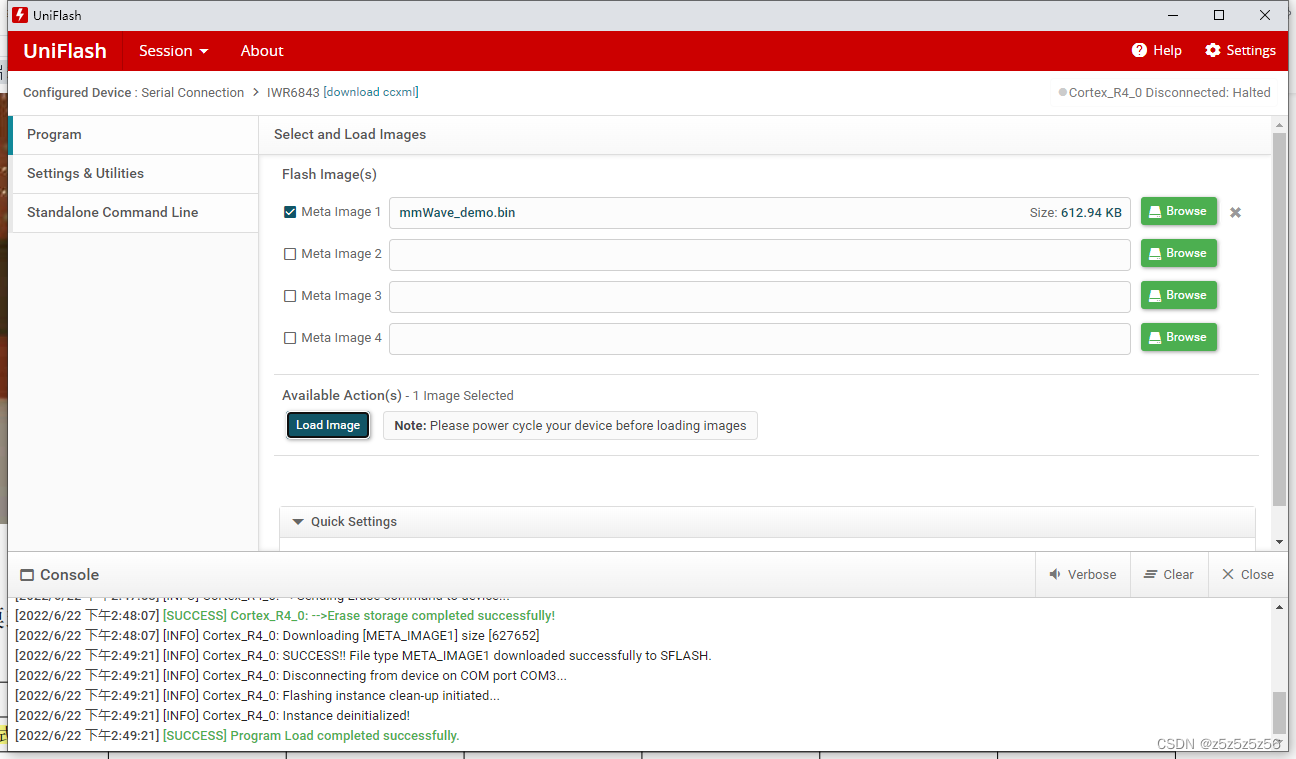

然后在Image1选择要烧写的固件，点击load Image即可

官方的CCS工程里面自带bin固件，如果你走完了【固件开发】里面的CCS的软件安装，可以使用官方预编译好的bin文件，拿来尝试。路径：
.\ccs\tools\compiler\mmwave_industrial_toolbox_4_11_0\labs\Vital_Signs\68xx_vital_signs\prebuilt_binaries

烧写注意事项：

• 固件所在路径不能有中文，不然会卡在烧写进度条
• 如果一直烧写不成功，可以在Setting里面点击Format SFLASH清空之后再试试

若固件烧写成功，将雷达调回功能模式，连接电脑，打开串口助手，按雷达上的复位键，串口助手应该会出现所设置的对应提示信息，说明固件有成功烧写。

若没有信息：

• 刷的bin没有串口输出
• 换串口调试助手/串口波特率115200没设置对等设置问题

以上，雷达的驱动安装和固件烧写就完成了，根据固件功能，雷达将可以与pc端的通信，在pc端demo里面继续对数据处理进行下一步开发。
end
