📘前言

• 🍅 比如程控电源，每个同事都需要，但是工程是同一个，那么每个同事在运行工程前，都要选择不同的串口，这就很麻烦，能否让CANoe自动识别程控电源连接在电脑上的串口号呢

• 🍅 CAPL操作串口的内置函数是无法自动识别串口号，经过查找资料，调用Windows 的设备 API是可以实现的，那么就想到了封装个DLL，在CANoe中调用DLL去实现目的。

• 🍅 演示软硬件环境 Win10 x64 ； CANoe 11 SP2 x64 ；Visual Studio 2019

📙 C++调试工程

1️⃣ 老规矩，封装DLL之前咱先新建一个控制台工程用来调试代码

---

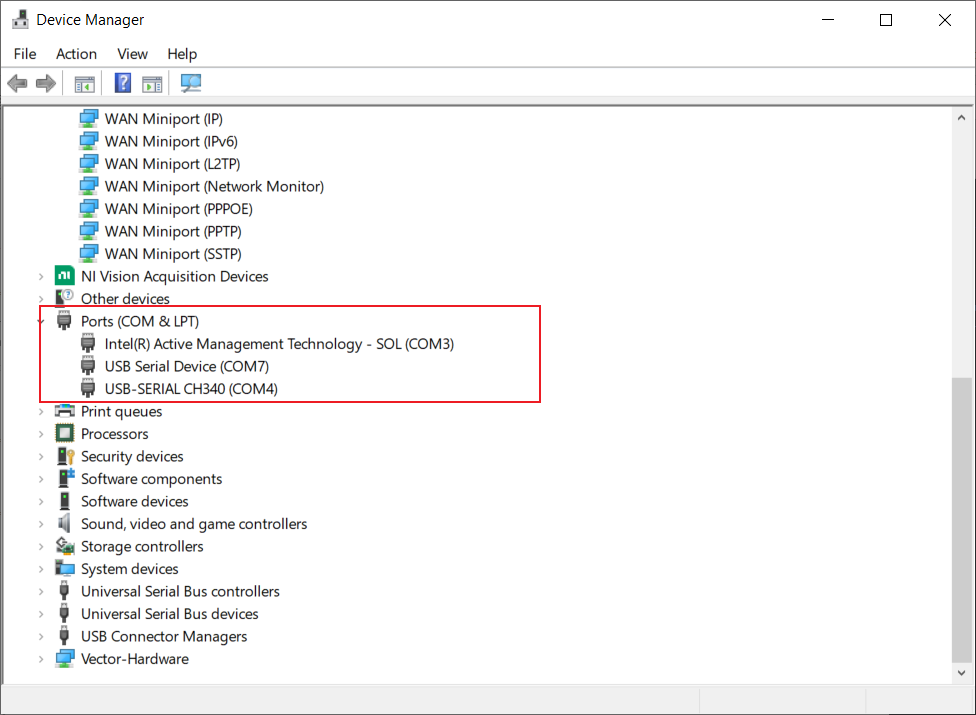

2️⃣ 下图，是我电脑上连着的COM

• 其中程控电源连接到电脑上的描述是 USB Serial Device (COMxx),那么 我就可以通过 关键字符串 USB Serial Device来实现筛选，从而返回COM号

---

3️⃣ 全部代码，如下：

// PrintDeviceInfo.cpp : 定义控制台应用程序的入口点。
#include <stdio.h>
#include <stdlib.h>
#include <locale.h>
#include <Windows.h>
#include <setupapi.h>
#pragma comment(lib, "setupapi.lib")



int getSpecialComNum(const char* s, const char* t)
{
	char n = t[0];
	int l ,i,j, sourlen, tarlen;
	char temp[200] = { 0 };
	char out[200] = { 0 };

	sourlen = strlen(s);
	tarlen = strlen(t);


	for (i = 0; i < sourlen - tarlen + 1; i++)
	{
		for (j = 0; j < tarlen; j++)
		{

			if (s[i + j] != t[j])
			{
				break;
			}
		}
		if (j == tarlen)
		{

			return i+7; //find it
		}
	}
return -1;
}

//从设备信息中 获取特定串口号  @return <=0无效
int  getSpecialComNumFromDevInfo(char ComList[][200] ,  const char* SpecialCom ,int *ComNum)
{
	HDEVINFO hDevInfo = SetupDiGetClassDevs(NULL, NULL, NULL, DIGCF_PRESENT | DIGCF_ALLCLASSES);
	if (hDevInfo == INVALID_HANDLE_VALUE)
	{
		printf("SetupDiGetClassDevs Err:%d", GetLastError());
		return -2;
	};

	SP_CLASSIMAGELIST_DATA _spImageData = { 0 };
	_spImageData.cbSize = sizeof(SP_CLASSIMAGELIST_DATA);
	SetupDiGetClassImageList(&_spImageData);

	SP_DEVINFO_DATA spDevInfoData = { 0 };
	spDevInfoData.cbSize = sizeof(SP_DEVINFO_DATA);
	int k;
	k = 0;

	for (DWORD i = 0; SetupDiEnumDeviceInfo(hDevInfo, i, &spDevInfoData); i++)
	{
		char  szBuf[MAX_PATH] = { 0 };
		int  wImageIdx = 0;
		short  wItem = 0;
		char szBuf_byteToChar[256] = { 0 };
		int j;

		if (!SetupDiGetDeviceRegistryPropertyA(hDevInfo, &spDevInfoData, SPDRP_CLASS, NULL, (PBYTE)szBuf, MAX_PATH, 0))
		{
			continue;
		};
		if (strcmp(szBuf, "Ports") != 0) //只取端口
		{
			continue;
		}

		//printf("Class1:%s\r\n", szBuf);
		if (SetupDiGetClassImageIndex(&_spImageData, &spDevInfoData.ClassGuid, &wImageIdx))
		{
			char  szName[MAX_PATH] = { 0 };
			DWORD  dwRequireSize;

			if (!SetupDiGetClassDescription(&spDevInfoData.ClassGuid, (PWSTR)szBuf, MAX_PATH, &dwRequireSize))
			{
				continue;
			};
			//wprintf(L"Class:%s\r\n", szBuf);

			if (SetupDiGetDeviceRegistryProperty(hDevInfo, &spDevInfoData, SPDRP_FRIENDLYNAME, NULL, (PBYTE)szName, MAX_PATH - 1, 0))
			{
				//wprintf(L"FriendlyName:%s\r\n\r\n", szName);

				sprintf_s(szBuf_byteToChar, "");
				for (j = 0; j < sizeof(szName); j++)
				{
					sprintf_s(szBuf_byteToChar, "%s%c", szBuf_byteToChar, szName[j]);
				}

				strcpy_s(ComList[k], szBuf_byteToChar);
				int comNum = getSpecialComNum(szBuf_byteToChar, SpecialCom);

				//wprintf(L"comNum:%s\r\n\r\n", comNum);
				k++;
				*ComNum = k;
				if (comNum > 0)
				{
					return comNum;
				}
			}
			else  if (SetupDiGetDeviceRegistryProperty(hDevInfo, &spDevInfoData, SPDRP_DEVICEDESC, NULL, (PBYTE)szName, MAX_PATH - 1, 0))
			{
				wprintf(L"Device:%s\r\n\r\n", szName);
			}
		}
	}
	SetupDiDestroyClassImageList(&_spImageData);
	return -1;
}

int  main(int  argc, char* argv[])
{

	char comList[50][200];
	char SpecialCom[100] = "USB Serial Device";
	int serialPortsNum;


	//printf("Locale is: %s\n", setlocale(LC_ALL, "chs"));
	printf("根据描述 %s,查找的串口号:%d\n", SpecialCom,getSpecialComNumFromDevInfo(comList, SpecialCom, &serialPortsNum));
	printf("串口号数量: %d\n", serialPortsNum);
	for (int i = 0; i < serialPortsNum; i++)
	{
		printf("%d: %s\n", i,comList[i]);
	}
	//PrintDevicesInfo2();
	getchar();
	return  0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138

---

4️⃣ Debug 下工程看下结果，返回了我们想要的结果

---

📙 封装成DLL

• CANoe 封装DLL，这里就不再赘述了，详情可以看 CANoe DLL编程系列文章

---

📙 CANoe 调用DLL 演示

1️⃣ 新建个NetWork Module Node

---

2️⃣ can 脚本种的代码如下，：

核心函数：dllGetSeriesPorts(comList,SpecialComDescribtion,serialPortsNum);

• comList ：返回的所有的Port口的描述
• SpecialComDescribtion： 输入参数，选择指定Port口的描述， 比如 程控电源的COM描述是USB Serial Device
• serialPortsNum ： 输入参数，返回所有Ports 口的统计数

/*@!Encoding:936*/
includes
{
  #pragma library("autoSerialPort.dll")
}


int connectSerialPort(char  SpecialComDescribtion[])
{
 	char comList[50][200];
	long serialPortsNum;
  long retCom;
  int i ,RetVal;

  retCom =  dllGetSeriesPorts(comList,SpecialComDescribtion,serialPortsNum);

  write("Return COM Port:%d",retCom);

  write("Total COM Ports Number:%d",serialPortsNum);

  for ( i = 0; i < serialPortsNum; i++)
	{
		write("%d: %s", i,comList[i]);
	}
  RetVal = RS232Open(retCom);

  if (RetVal == 1 )
    write("Open port %d Ok.",retCom);
  else
    write("Open port %d failed.",retCom);

  RetVal = RS232Configure(retCom,9600,8,1,0 );

    if (RetVal == 1 )
    write("Configure port %d Ok.",retCom);
  else
    write("Configure port %d failed.",retCom);

 return RetVal;
}

on key 'k'
{
  connectSerialPort("USB Serial Device");
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

---

3️⃣ 测试结果如下，实现目的

🌎总结

• 🍅 CSDN源码下载，有需要的老板可以给博主点一支华子吗？
• 🍅 有需要演示中所用demo工程和DLL文件的，可以关注下方公众号网盘自取啦，感谢阅读。


• 🚩要有最朴素的生活，最遥远的梦想，即使明天天寒地冻，路遥马亡！


• 🚩 有微信的小伙伴可以关注下浪哥车载诊断，一个行业内小小圈子，群里有网盘资料，源码，还有各路大神 闲时交流交流技术，聊聊工作机会啥的。


• 🚩如果这篇博客对你有帮助，请 “点赞” “评论”“收藏”一键三连 哦！码字不易，大家的支持就是我坚持下去的动力。
