[笔记] 计算机网络安全：（4）网络扫描和网络监听

1. 网络安全基础
2. internet协议的安全性
3. Web安全
4. 网络扫描和网络监听
5. 防火墙原理与设计
6. 入侵检测系统
7. VPN技术

---

---

4.1 网络扫描概要

4.1.1 网络扫描相关概念

什么是网络扫描

• 网络扫描
  • 向指定对象发送特定网络报文，根据反馈判断、评估对象的相关信息和状态的网络技术
• 哪些信息和状态？
  • 确定目标网络内哪些主机是活动的
  • 主机的操作系统类型
  • 开放了哪些端口、提供哪些服务
  • 运行的应用程序的版本号
  • ……
• 最终目的：发现指定目标的潜在漏洞

扫描策略

• 隐蔽扫描
  • 对非连续端口进行扫描，并且源地址不一致、时间间隔长没有规律
  • 又叫做慢速扫描、乱序扫描
• 主动扫描
  • 对连续的端口进行扫描，源地址一致，时间间隔短

4.1.2 网络扫描使用场景

安全运维：漏洞扫描、渗透测试

黑客：入侵攻击

漏洞扫描

• 概念
  • 通过一定的网络扫描技术手段
  • 发现系统和软件存在的安全漏洞
• 目的
  • 一种主动的防范措施，可以及时有效发现网络安全漏洞
  • 在攻击发生之前进行防范，做到防患于未然
  • 保证业务顺利的开展，维护公司、企业、国家信息资产安全

系统扫描 vs Web扫描

漏洞扫描工作机制

扫出漏洞的处理

• 基本办法
  • 升级应用版本，如openssh
  • 安装安全漏洞补丁，如oracle CPU安全补丁
  • 修改应用配置，如启用认证授权模块
  • 更换更安全的其他应用/协议，如将telnet更换为ssh
  • 卸载应用，如非必要的运维应用
• 临时风险规避办法
  • 官方提供的临时规避办法，如微软官方提供的缓解因素和变通办法
  • 严格的端口访问控制策略，仅允许可信的有限源访问目标IP和端口
  • 安全防护设备

渗透测试

概念

• 模拟攻击者入侵系统，对系统进行一步步地渗透，发现系统的脆弱环节和隐藏风险
• 形成测试报告提供给系统所有者
• 系统所有者可根据该测试报告对系统进行加固，提升系统的安全性，防止真正的攻击者入侵

前提

• 经过系统所有者的授权
• 未经过授权的渗透测试，就是违法行为

区别

• 渗透测试
  • 在漏洞扫描的基础上
  • 执行漏洞利用
  • 证明系统确实存在安全隐患
  • 能够模拟黑客行为并提供攻击载荷
  • 比漏洞扫描更进一步
• 漏洞扫描： 检查系统和服务是否存在潜在安全问题

渗透测试的类型

• 白盒测试
  • 了解目标的源码或某些信息的情况下进行渗透
  • 类似代码审计
• 灰盒测试
  • 掌握了目标系统的网站组织架构、网络拓扑等设计模拟进行的渗透
• 黑盒测试
  • 在仅知道目标是什么，其余信息均未知的情况下进行渗透
  • 完全模拟黑客的入侵行为

渗透测试步骤

1. 信息收集
   • 主动收集
   • 被动收集
2. 扫描
   • 端口扫描
   • 漏洞扫描
3. 漏洞利用
   • 获取权限
   • metasploit
4. 维持访问
   • 安装后门
   • 擦除日志
5. 渗透测试报告
   • 综合报告
   • 详细报告
   • 原始数据

渗透后处置

• 如何提高WEB系统安全性？
  • 及时升级JDK版本
  • 清理不安全的第三方库
  • 中间件版本补丁及时更新
  • 删除不需要的页面
  • 避免使用弱口令，及时更换口令
  • …
• 漏洞不能及时修复时如何临时规避？
  • 通过专业的安全设备防护（例如WAF、IPS），更新相应的防护规则
  • 限制特定端口的访问权限
  • 自定义过滤规则
  • …

黑客入侵攻击

• 入侵的目的通常是攻击者在未授权的情况下获取系统权限或信息，通常具有一定的隐蔽性或破坏性
• 根据《中华人民共和国刑法》第二百八十五条规定，非法侵入计算机信息系统罪，是指违反国家规定，侵入国家事务、国防建设、尖端科学技术领域的计算机信息系统的行为。犯本罪，处三年以下有期徒刑或者拘役

黑客攻击步骤

1. 隐藏IP
   • 利用“肉鸡”
     • 首先入侵互联网上的一台电脑
     • 利用这台电脑进行攻击，这样即使被发现了，也是“肉鸡”的IP地址
   • 多级跳板
     • “socks代理”
     • 在入侵的电脑上留下的是代理计算机的IP地址
2. 踩点扫描
   • 踩点就是通过各种途径对所要攻击的目标进行多方面的了解，以便实施有效的攻击
   • 扫描的目的是利用各种工具在攻击目标的IP地址或地址段的主机上寻找漏洞
   • 黑客需要的信息
     • 域名
     • 可以访问到的IP地址
     • 每个主机上运行的TCP/UDP服务
     • 系统体系结构
     • 访问控制机制
     • 系统信息（用户名和用户组名、系统标识、路由表、SNMP信息等）
     • 其它信息…
   • 信息收集步骤
     • 找到初始信息
     • 找到网络地址范围
     • 找到活动的机器
     • 找到开放的端口
     • 弄清操作系统
     • 弄清服务软件类型及型号
     • 针对特定的应用和服务漏洞扫描
3. 获取权限
   • 得到管理员权限的目的是连接到远程计算机，对其进行控制，达到自己攻击目的
   • 获得系统及管理员权限的方法
     • 通过系统漏洞获得系统权限
     • 通过管理漏洞获得管理员权限
     • 通过软件漏洞得到系统权限
     • 通过监听获得敏感信息进一步获得相应权限
     • 通过弱口令获得远程管理员的用户密码
     • 通过穷举法获得远程管理员的用户密码
     • 通过攻破与目标机有信任关系另一台机器进而得到目标机的控制权
     • 通过欺骗获得权限以及其他有效的方法
4. 种植后门
   • 为了保持长期对自己胜利果实的访问权，在已经攻破的计算机上种植一些供自己访问的后门。
5. 隐身
   • 一次成功入侵之后，一般在对方的计算机上已经存储了相关的登录日志，这样就容易被管理员发现。
   • 在入侵完毕后需要清除登录日志以及其他相关的日志

4.1.3 常见网络扫描工具

Nmap

• Nmap (“Network Mapper(网络映射器)”) 是一款开放源代码的网络探测和安全审核工具
• 网址：https://nmap.org/
• Nmap以新颖的方式使用原始IP报文来发现
  • 网络上有一些主机
  • 那些主机提供什么服务（应用程序名和版本
  • 那些服务运行在什么操作系统（包括版本信息）
  • 它们使用什么类型的报文过滤器/防火墙
  • 以及一堆其他功能
• 主机发现
  • -sP 仅进行ping扫描 (主机发现)，不做进一步的测试
  • -PS [portlist] 发送一个设置了SYN标志位的空TCP报文，默认目的端口为80
  • -PA [portlist] 发送一个设置了ACK标志位的空TCP报文，默认目的端口为80
  • -PU [portlist] 发送一个空的(除非指定了–data-length)UDP报文到给定的端口，默认是31338
  • -PR ARP扫描
• 端口扫描
  • -sS TCP SYN扫描，可以明确可靠地区分open(开放的)， closed(关闭的)，和filtered(被过滤的)状态
  • -sT TCP connect()扫描，当用户没有权限发送原始报文或者扫描IPv6网时默认使用
  • -sU UDP扫描，发送空的(没有数据)UDP报头到每个目标端口
  • -sATCP ACK扫描，用于发现防火墙规则，确定它们是有状态的还是无状态的，哪些端口是被过滤的
• 端口状态
  • open(开放的)
    • 应用程序正在该端口接收TCP 连接或者UDP报文
  • closed(关闭的)
    • 关闭的端口对于Nmap也是可访问的(它接受Nmap的探测报文并作出响应)， 但没有应用程 序在其上监听
  • filtered(被过滤的)
    • 由于包过滤阻止探测报文到达端口，Nmap无法确定该端口是否开放
    • 过滤可能来自专业的防火墙设备，路由器规则或者主机上的软件防火墙
  • unfiltered(未被过滤的)
    • 未被过滤状态意味着端口可访问，但Nmap不能确定它是开放还是关闭
    • 只有用于映射防火墙规则集的ACK扫描才会把端口分类到这种状态
  • open|filtered(开放或者被过滤的)
    • 当无法确定端口是开放还是被过滤的，Nmap就把该端口划分成这种状态
  • closed|filtered(关闭或者被过滤的)
    • 该状态用于Nmap不能确定端口是关闭的还是被过滤的。
    • 它只可能出现在IPID Idle扫描中
• 服务和版本探测
  • nmap-service-probes 数据库包含查询不同服务的探测报文和解析 识别响应的匹配表达式
  • Nmap试图确定
    • 服务协议 (如 ftp，ssh，telnet，http)
    • 应用程序名(如ISC Bind，Apache httpd，Solaris telnetd)
    • 版本号
    • 主机名
    • 设备类型(如 打印机，路由器)
    • 操作系统家族 (如Windows，Linux)
    • 其它的细节，如是否可以连接X server，SSH协议版本，或者KaZaA用户名
  • -sV 打开版本探测
  • -O 启用操作系统检测

X-Scan

• X-Scan是国内最著名的综合扫描器之一
  • 完全免费
  • 不需要安装的绿色软件
  • 界面支持中文和英文两种语言
  • 包括图形界面和命令行方式
• 主要由国内著名的民间黑客组织“安全焦点”完成，凝聚 了国内众多黑客的心血
  • 停更状态
• 技术特点
  • 采用多线程方式对指定IP地址段(或单机)进行安全漏洞检测
  • 支持插件功能
  • 提供了图形界面和命令行两种操作方式
  • 扫描内容包括二十几个大类
    • 远程服务类型
    • 操作系统类型及版本
    • 各种漏洞：弱口令、后门
    • 应用服务漏洞
    • 网络设备漏洞
    • 拒绝服务漏洞
  • 对于多数已知漏洞，给出了相应的漏洞描述、解决方案及详细描述链接

nessus

• nessus号称世界上最流行的漏洞扫描程序
  • 通常包括成千上万的最新的漏洞
  • 各种各样的扫描选项
  • 易于使用的图形界面
  • 有效的报告
• 网址：https://www.tenable.com/products/nessus
• 1998年，Renaud Deraison创办了 “Nessus”计划，提供开源免费、功能强大、更新频繁、简单易用的安全扫描程序，逐渐 受到认可
• 2002年，Renaud与Ron Gula、Jack Huffard创办了Tenable Ne twork Security，2005年12月Nessus 3.0发布时，收回了Nessus的版权与程序源代码，开始商业化运营
• 2021年8月10日发布8.15.1版本
• 技术特点
  • 采用B/S体系结构，用户通过浏览器访问WEBUI与服务器通信，发送扫描请求给服务器，由服务器启动扫描并将结果呈现给用户
  • 扫描代码与漏洞数据相互独立，Nessus针对每一个漏洞有一个对应的插件，漏洞插件是NASL(NESSUS Attack Scripting La nguage)编写的一小段模拟攻击漏洞的代码，这种利用漏洞插件的扫描技术极大的方便了漏洞数据的维护、更新
  • 具有扫描任意端口任意服务的能力
  • 以用户指定的格式（ASCII 文本、html 等）产生详细的输出报告，包括目标的脆弱点、怎样修补漏洞以防止黑客入侵及危险级别

4.2 网络扫描技术

4.2.1 主机扫描

• 目的
  • 确定在目标网络上的主机是否可达
  • 同时尽可能多映射目标网络的拓扑结构
• 传统技术
  • ICMP Echo（ping）扫描
  • ping sweep扫描
  • 广播ICMP扫描
  • 非ECHO的ICMP扫描
• 高级技术
  • ICMP错误报文探测

(1) ICMP Echo(ping)扫描

• 原理
  • 向目标主机发送ICMP Echo Request（type 8）数据包，等待回复的ICMP Echo Reply 包（type 0）
  • 如果能收到，则表明目标系统可达，否则表明目标系统已经不可达或发送的包被对方的设备过滤掉
• 优点 简单，一般操作系统自带支持
• 缺点 很容易被防火墙限制

(2) ping sweep扫描

• 原理 使用ICMP ECHO轮询多个主机
• 特点 对于中小型网络尚可接受，对于大型网络速度比较慢
• 工具 fping

(3) 广播ICMP扫描

• 原理 通过向广播地址发送ICMP ECHO报文来发现目标网络中活动的主机
• 特点 只适用于目标网络的Unix主机
• 常用工具 ping -b

(4) 非ECHO的ICMP扫描

• 其他请求应答
  • TimeStamp Request (Type 13) & Reply (Type 14)
    • 请求系统返回当前时间，目的是查看系统所在的时区
  • Address Mask Request (Type 17) & Reply (Type 18)
    • 地址掩码请求分组，即能请求返回某个设备的子网掩码
• 工具 hping3

(5) ICMP错误消息探测

• 异常的IP包头 目标主机或路由设备会返回ICMP Parameter Problem Error报文
• 错误的数据分片 目标主机反馈ICMP Fragment Reassembly Time Exceeded报文

(6) 其他高级主机扫描

• traceroute探测路径路由器
  • 依次发送TTL为1、2、3…的UDP报文，路径上的路由器会依次反 馈ICMP TTL超时消息
• 超长包探测路由器
  • 构造长度超过MTU的数据包，且设置DF标志，路由器会反馈ICMP Fragmentation Needed and DF Bit was Set报文

(7) 主机扫描对策

• 使用可以检测并记录ICMP扫描的工具
• 在防火墙中设置ICMP过滤规则
• 使用IDS

4.2.2 端口扫描

• 目的
  • 确定在目标主机哪些TCP、UDP端口可访问
  • 端口 – 服务进程
• 类型
  • 开放扫描（open scanning）
  • 半开扫描（half-open scanning）
  • 隐蔽扫描（stealth scanning）
• 常用工具 nmap netcat

(1) TCP端口扫描原理

(2) 开放扫描

• 实现原理
• 直接调用socket函数connect()连接到目标，完成一次完整的三次握手过程
• 如果端口处于侦听状态，那么connect()就能成功返回
• 否则，这个端口不可用，即没有提供服务
• 优点 稳定可靠，不需要特殊的权限
• 缺点
  • 扫描方式不隐蔽，服务器日志会记录下大量密集的连接和错误记录
  • 容易被防火墙发现和屏蔽
  • 扫描速度慢

(3) 半开扫描

• 实现原理
  • 扫描器向目标主机端口发送SYN包
  • 如果应答是RST包，那么说明端口是关闭的
  • 如果应答中包含SYN和ACK包，说明目标端口处于监听状态，再传送一个RST包给目标机从而停止建立连接。由于在SYN扫描时，全连接尚未建立，所以这种技术通常被称为半连接扫描
• 优点 隐蔽性较全连接扫描好，一般系统对这种半扫描很少记录
• 缺点 通常构造SYN数据包需要超级用户或者授权用户访问专门的系统调用

(4) 隐蔽扫描

• 实现原理
  • 扫描器向目标主机端口发送FIN包
  • 当一个FIN数据包到达一个关闭的端口，数据包会被丢掉，并且返回一个RST数据包
  • 否则，若是打开的端口，数据包只是简单的丢掉（不返回RST）
• 优点
  • 不包含标准的TCP三次握手协议的任何部分，所以无法被记录下来，从而比SYN扫描隐蔽得多
  • FIN数据包能够通过只监测SYN包的包过滤器
• 缺点
  • 跟SYN扫描类似，需要自己构造数据包，要求由超级用户或者授权用户访问专门的系统调用
  • 通常适用于UNIX目标主机，除去少量的应丢弃数据包却发送RST包的操作 系统（包括CISCO，HP/UX，MVS和IRIX）。但在Windows95/NT环境下，该方法无效，因为不论目标端口是否打开，操作系统都返回RST包

(5) TCP扫描技术比较

(6) UDP端口扫描

• 实现原理
  • 扫描器向目标主机UDP端口发送UDP数据包
  • 如果它是关闭的，就会给源端发回一个ICMP的端口不可达消息
  • 否则，若是打开的端口，数据包只是被忽略，不返回任何的信息
• 优点 简单易行
• 缺点 可靠性不高，开放还是丢失？
• 扫描速度慢，RFC1812对ICMP错误报文的生成速度做出了限制

(7) 端口扫描对策

• 使用状态检测防火墙
• 在主机上禁止所有不必要的服务

4.2.3 操作系统探测

• 目的
  • 探测目标主机的操作系统类型
  • 甚至版本信息
• 探测方式
  • 主动探测
  • 被动探测
• 技术路线
  • 应用层探测技术
  • TCP协议栈指纹探测技术

(1) 主动探测 vs 被动探测

(2) 应用层探测技术

• 实现原理
  • 使用telnet、SSH等协议登录目标主机
  • 登录后显示的系统旗标（banner）信息可能显示出操作系统
• 缺点
  • 依赖于目标主机提供相应服务
  • 容易修改隐藏

(3) TCP协议栈指纹探测技术

• 协议栈存在指纹的原因
  • 虽然许多操作系统都是基于旧的BSD版本的TCP协议栈，但是已经进行了很多更改，因此现在所有主要操作系统之间都存在相当大的差异
  • 为了解决关键缺陷，厂商会向其TCP协议栈发布补丁
  • 为了改进提升，厂商也会修改调整TCP协议栈的实现
• 指纹因素
  • IP TTL、IP TOS、IP DF位…
  • TCP Window-size、TCP ISN…
• 不同操作系统的TCP ISN特征
  • 传统的64K（许多老UNIX机器）
  • 随机增量（新版本的Solaris，IRIX，FreeBSD，Digital UNIX ，Cray等）
  • 真“随机”（Linux 2.0.*，OpenVMS，新的AIX等）
  • Windows 机器用一个“时间相关”模型，每过一段时间ISN就被加上一个小的固定数
• 一些操作系统的典型指纹特征
• Linux 2.2/2.4的TCP SYN报文
  • IP TTL：64
  • TCP Window：5840
  • TCP Options：MSS，Timestamps，sackOK，wscale，1 nop
• OpenBSD的TCP SYN报文
  • IP ID：完全随机
  • TCP Options：MSS，Timestamps，sackOK，wscale，5 nops
  • 包长：64字节
• Solaris 7的TCP SYN报文
  • IP TTL：255
  • IP ID：始终递增1
  • TCP Window：8760
  • TCP Options：MSS
  • 包长：44字节

Nmap的指纹库

• 指纹模板文件：nmap-os-fingerprints.txt

(4) 操作系统探测对策

• 操作系统及时打补丁
• 修改OS源代码从而改变特征
• 禁止不必要的服务

4.2.4 应用服务探测

• 目的
  • 识别出服务软件类型和版本
  • 进而发现特定的应用和服务漏洞
• 探测方法
  • 原理扫描
  • 版本扫描

(1) 服务识别

• 基于 Banner 信息识别
  • 与目标端口建立TCP连接，接收返回的WelcomeBanner信息
  • 将接收到的Banner与服务指纹数据库中的数据进行对比
  • 查找对应的应用程序名字与版本信息
• WEB网站指纹识别
  • 服务器类型
    • Windows、Linux
  • 网站容器
    • apache、nginx、tomcat、IIS
  • 脚本类型
    • php、jsp、asp、aspx
  • 数据库类型
    • mysql、oracle、access、sqlserver

(2) 原理扫描

• 扫描机制
  • 根据特定漏洞原理，构造漏洞利用数据包（特定无害行为）发送到目标主机，判断主机响应情况
  • 如果返回数据符合预期结果（实现了此前构造的特殊动作），则报出该漏洞
• 支持的漏洞
  • 联网上公开了漏洞原理的漏洞
  • 公开了漏洞概念性证明（PoC，Proof of Concept）的漏洞
  • 甚至是公开了漏洞利用脚本工具（EXP，Exploit）的漏洞
• 特点
  • 误报率低：实际利用漏洞，只有目标真实存在漏洞，才会返回特定的响应数据
  • 可实现的漏洞较少

(3) 版本扫描

• 扫描机制
  • 基于服务banner信息判断应用使用的程序及版本
  • 查询漏洞数据库中相关软件版本存在的漏洞信息
• 支持的漏洞
  • 未公开漏洞原理、PoC、EXP的漏洞
  • 常见类型包括：Apache、Tomcat、Nginx、Weblogic、Webspher e、PHP、OpenSSH、Oracle、FTP、NTP、MySQL等
• 特点
  • 误报率高：仅依据banner，banner可能失真
  • 多数漏洞未公开原理及利用方式，要保证低漏报率

(4) 服务探测对策

• 禁止不必要的服务
• 服务软件正确配置、及时升级
• 修改应用源代码改变banner特征

4.3 网络监听

4.3.1 网络监听概述

网络监听概念

• 网络监听（Network Listening）也称网络嗅探（Network Sniffing）
• 含义
  • 监视网络的流量、状态、数据等信息
  • 捕获网络上传输的数据并进行分析

网络监听用途

• 网络管理员
  • 监视网络的状态、观测分析实时数据包，定位网络故障
  • 作为网络入侵检测系统的底层数据来源
• 网络程序员
  • 分析程序网络行为，调试程序
• 攻击者
  • 窃取敏感数据
  • 为发起进一步攻击收集网络信息

网络监听的威胁

• 敏感信息泄露
  • 因特网在设计之初就没有考虑过安全问题
    • 早期观点：一群相互信任的用户连接到一个透明的网络上
    • 当初网络设计的时候，是按电话网络的思路来设计的
  • 目前仍广泛使用的部分协议使用明文传输数据，包括口令等敏感信息
    • telnet、SMTP、POP3、HTTP、FTP等
• 后续入侵准备
  • 了解局域网的IP信息
  • 了解局域网的MAC信息
  • 了解局域网的拓扑结构
  • 了解局域网的主要应用

4.3.2 网络监听原理

(1) 网卡工作模式

• 普通模式
  • 只接收
    • 目的MAC是自身的帧
    • 广播帧
  • 不能接收发给其他站点的帧，无法监听！
• 混杂模式
  • 接收接口收到的任何帧
  • 可以接收发给其他站点的帧
  • 总线式以太网，可以监听！！
  • 交换式以太网？？

(2) 总线式以太网

• 联网方式
  • 同轴电缆
  • 集线器
• 通信机制
  • 源站点发出的以太帧经总线广播
  • 总线上所有站点的网卡都可以收到以太帧
• 一般情况下，网卡检查以太帧的目的MAC
  • 广播地址：接收
  • 组播地址：若网卡加入了该组，接收
  • 单播地址：与自身MAC地址相同，接收；不同，丢弃

(3) 交换式以太网

• 联网方式
  • 交换机
• 通信机制
  • 交换机自学习交换表
    • <MAC地址，转发端口，时间戳>
• 交换机收到以太帧，检查目的MAC
• 在交换表中
  • 转发端口与接收端口相同，丢弃
  • 向转发端口转发
• 不在交换表中
  • 向其他所有端口转发
• 站点网卡从端口收到以太帧，执行总线式同样的检查

(4) 交换式以太网监听

• 管理员的方法
  • 流量镜像——交换机将指定的流量复制一份发送到指定的镜像端口
• 攻击者的手段
  • MAC Flooding
    • 向交换机发送大量含有虚构MAC地址和IP地址的IP包
    • 使交换机的交换表满载溢出，进入failopen状态
    • 交换机->集线器
  • ARP欺骗
    • 利用免费ARP（ Gratuitous ARP ），或抢先应答ARP Request
    • 对主机——假冒网关的MAC
    • 对网关——假冒主机的MAC
    • 使流量通过攻击主机，实现监听、中间人攻击
  • ICMP重定向
    • 引导用户流量发送到假冒的下一跳网关，实现监听

(5) 广域网光纤分流监听

(6) WIFI监听

• WIFI
  • 802.11协议族
  • 在开放空间传输的无线通信协议
  • MAC采用冲突避免的载波侦听多路访问CSMA/CA
• 利用协议安全机制缺陷的监听
  • 无加密：直接监听
  • WEP：存在缺陷，已破解监听
  • WPA/WPA2：相对安全，弱口令也易被破解
• 利用免费WIFI监听
  • 自建热点，假冒免费WIFI，将用户通信引至恶意AP监听

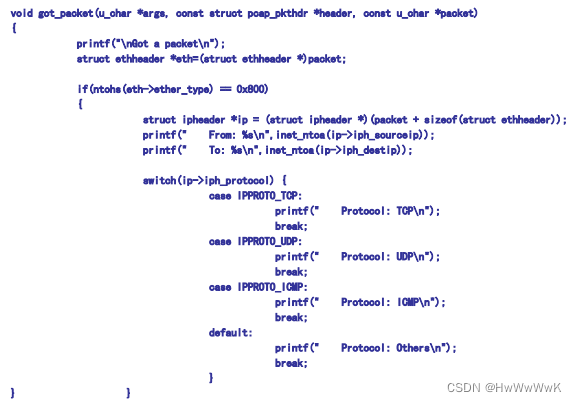

(7) 协议分析

• 对象
  • 网卡接收的数据包字节流
• 方法
  • 从链路层帧开始，逐层按照对应协议格式匹配解析首部、数据（和尾部）
• 目的——获取数据包的信息
  • 源目的MAC地址
  • 五元组：源目的IP地址、运输层 协议、源目的端口
  • 流重组提取应用层数据

4.3.3 网络监听防范

(1) 网络监听发现

• 监听主机的特点：网络接口设为混杂模式

• ping测试发现


• 包测试发现

(2) 网络监听防范措施

1. 从逻辑或物理上对网络分段
   • 网络分段通常被认为是控制网络广播风暴的一种基本手段，但其实也是保证网络安全的一项措施。
   • 其目的是将非法用户与敏感的网络资源相互隔离，从而防止可能的非法监听出现
2. 以交换机代替集线器
   • 对局域网的中心交换机进行网络分段后，局域网被监听的危险仍然存在
     • 网络最终用户的接入往往是通过分支集线器而不是中心交换机直连
     • 分支集线器通常是共享式集线器
     • 当用户与主机进行数据通信时，两台机器之间的单播数据包（Unicast Packet）还是会被同一台集线器上的其他用户所监听
   • 以交换机代替分支集线器，使单播数据包仅在两个结点之间传送，从而防止非法监听
     • 交换机价格已经足够便宜
     • 交换机只能控制单播包而无法控制广播包（Broadcast Packet）和多播包（Multicast Packet），但广播包和多播包内的关键信息要远远少于单播包
3. 划分VLAN
   • 运用VLAN（虚拟局域网）技术
   • 在交换机上划分VLAN，减小交换机的广播域
   • 控制以太网广播通信的范围
4. 动态机制修改为静态设置
   • 静态ARP
     • 主机、网关上设置
     • 防止ARP欺骗
   • MAC-端口映射
     • 交换机上设置
     • 防止MAC假冒
5. 使用加密技术
   • 数据经过加密后，可以监听到传输数据，但看到是乱码，无法提取敏感信息
     • telnet → SSH
     • http → https（TLS）
     • IPSec
   • 缺点
     • 影响数据传输速度
     • 弱加密技术比较容易被破解
   • 系统管理员和用户需要在网络速度和安全性上进行权衡

4.3.4 网络监听工具

(1) tcpdump

• 免费命令行抓包工具
• linux、BSD等类Unix操作系统默认安装
  • 使用libpcap库
• 显示监听到的网络报文信息
  • 指定网络接口
  • 按时间顺序
  • 符合过滤条件
• 需要root权限开启网卡混杂模式
• 命令格式:tcpdump [选项] [过滤表达式]
• 常用选项
  • 带参数
    • -i interface：指定监听接口，默认第一个网络接口
    • -s snaplen：设置数据包抓取长度为snaplen
    • -c count：设置抓取包的数量
    • -w file：将抓包数据写到文件中而不是标准输出
    • -r file：从给定的数据包文件中读取数据
  • 不带参数
    • -n：显示时不将地址转换为名字
    • -nn：在-n基础上，端口显示数值，而不转换为服务名
    • -e：输出信息包含链路层头部信息
    • -X：以16进制和ASCII两种形式扩展输出包的数据
    • -v：当分析和打印的时候，产生详细的输出
• 过滤表达式
  • pcap过滤器语法
  • 基本单元：[proto] [dir] type ID
    • 协议proto：ether、arp、ip、tcp、udp等
    • 方向dir：src、dst、src or dst、src and dst等
    • 类型type：host、net、port、portrange
  • 组合条件连接符
    • and、&&、or、||、not、!
    • 括号“()”改变优先级，需用反斜线“\”转义
  • 示例
    • host 192.168.1.2 and not port ftp and not port 20

(2) wireshark

• 支持多平台
  • Windows
    • 基于Npcap或WinPcap库
  • macOS
  • Linux
  • Solaris、FreeBSD、NetBSD…
• 支持监听各类设备
  • 以太网
  • IEEE
  • 802.11（WLAN）
  • 蓝牙
  • USB
  • …
• 实时捕获和离线分析
• 标准三窗格数据包浏览器
• 捕获数据可以通过GUI或TTY模式TShark浏览
• 数据包列表着色规则，便于快速、直观的分析
• 双重过滤机制
  • BPF规范的捕获过滤器
    • 过滤捕获的数据包，以免太多数据包消耗过多资源
  • 业界最强大的显示过滤器
    • 在捕获的数据包中进一步过滤查找所需要的数据包
• 丰富的文件格式支持
  • 读/写多种不同的捕获文件格式
    • tcpdump（libpcap）
    • Sniffer®Pro
    • NetXray®
    • …
  • 使用gzip压缩的捕获文件可以动态解压缩
  • 解析结果可导出为XML、PostScript® 、CSV或纯文本
• 强大的解析分析能力
  • 深入解析数百个协议，还在不断添加更多协议支持
  • 协议流追踪
  • 各种数据统计分析
  • 丰富的VoIP分析
  • 对许多协议的解密支持

4.3.5 网络监听开发技术

• 基于原始套接字
• 基于数据包捕获库（PCAP)
• 基于scapy
• 基于内核协议栈

(1) 基于原始套接字监听

• 原始套接字，即raw socket
• 绕过系统内核协议栈接收和发送原始数据包
• 用户可以自行构造数据包，包括各层首部
• 需要管理员权限

Socket接收报文

获得报文的拷贝

• 监听数据包
  • 接收所有数据包
    • 需自行将网卡设置为混杂模式
    • WSAIoctl：SIO_RCVALL
  • 数据包解析
    • 存放在缓冲区
    • 按照数据结构进行强制类型转换，访问具体数据


用原始套接字进行报文捕获示例

(2) PCAP: Packet Capture API

• 最开始来源于tcpdump
• 多平台支持：
  • Linux: libpcap
  • Windows: winpcap 和npcap
• C语言写的，实现语言实现封装
• 基于pcap的工具：Wireshark,tcpdump，scapy,McAfee, nmap, snort
• Pcap功能
  • 获得网卡设备列表及其高级信息
  • 打开一个网卡适配器并将其设置成混杂模式
  • 捕获数据包
  • 设置过滤器
  • 将数据包存储为文件并处理离线文件
  • 发送数据包
  • 收集网络通信流量的统计信息
  • 但是，Pcap不能修改数据包或者拦截数据包

WinPcap程序框架

用pcap写的监听程序

(3) 基于内核协议栈监听

• Netfilter
  • Linux内核协议栈的子系统
  • 在协议栈处理流程的关键位置设置HOOK点，可以注册回调函数处理报文
• Linux内核空间和用户空间信息交互
  • 编写自己的系统调用
  • 编写设备驱动程序
  • 使用proc文件系统
  • 使用netlink
  • 使用内存映像

回调函数返回值

Netfilter框架
