案例｜LabVIEW连接S7-1200PLC

附带：
写了好的参考文章：
通讯测试工具和博图仿真机的连接教程【内含图文完整过程+软件使用】

解决博图V15 V16 V17 V18等高版本和低版本在同款PLC上不兼容的问题

前言

以下默认读者已经有LabVIEW、PLC软件的基本使用基础
实现LabVIEW和S7-1200PLC之间的通讯功能。
具体：
1）查看是否成功连接（用灯泡显示
2）实现向PLC写入数据
3）实现从PLC读取数据

一、准备条件

软件：
S71200PLC软件
LabVIEW2020
HslCommunicationDemo软件
硬件：
PLC硬件

二、步骤

1. HslCommunicationDemo

Step1. 打开西门子的PLC项目，查看接口的IP地址【这里我是有实际PLC硬件，通过网线和笔记本连接，并将IP设定为192.168.0.1】，让HslCommunicationDemo中的IP地址相同。

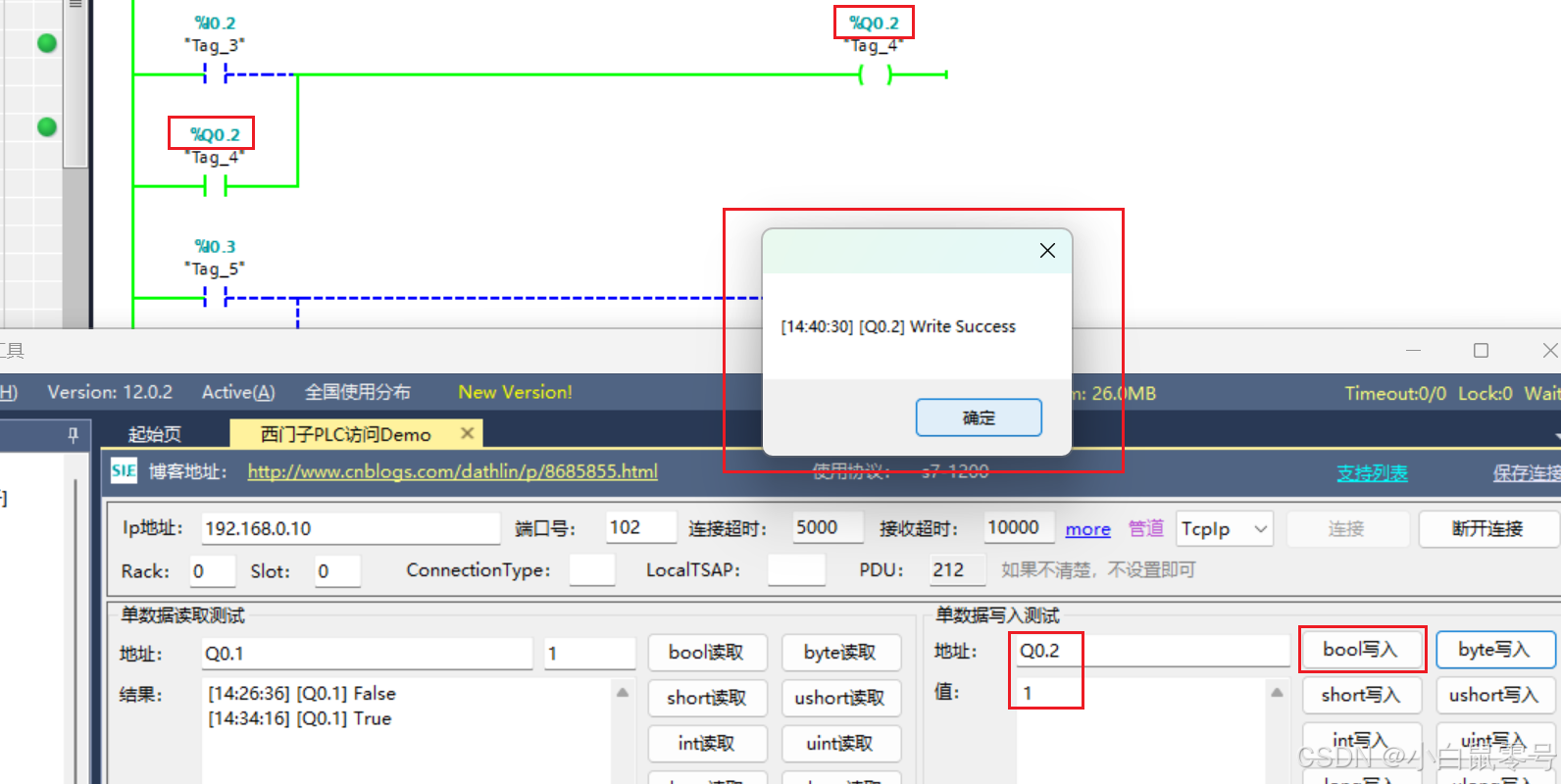

在这里插入图片描述
Step2. 回到PLC，去连接机制中，勾选允许远程通讯访问。

Step3. 回Demoz中点击连接。提示连接成功就行。

问题1：连接失败?

在这里插入图片描述
上图的连接失败解决方案：

看看是否是防火墙限定

问题2：CPU硬件和博图上的硬件不匹配？【2种方案

在这里插入图片描述

`方法1`

我去搜索了很多关于CPU上的程序版本和STEP 7项目的版本V16不兼容的问题。
这边文章对我有所启发：解决博图V15 V16 V17 V18等高版本和低版本在同款PLC上不兼容的问题。他说到博图V17依旧有一个小问题，他这个创建好了，但是固件版本依然是4.5版本的，所以我们需要重新更改一下，点击在线和诊断。
对此，我按照步骤去做，虽然我发现了我和自己的PLC固件在线连接后，固件版本为V4.5，不是我用的4.2。但是我是V16版本，最高也只有4.4版。【如下图所示：

步骤：先进行在线连接，点击在线和诊断
在这里插入图片描述
最终，我在“在线和诊断”界面只执行了复位为出厂设置后，重新连接PLC并从设备上上传后，一路绿灯。
