HCIA4.26-5.10

OSPF

——开放式最短路径优先协议

       无类别链路状态IGP动态路由协议

距离矢量协议

运行距离矢量协议的路由器会周期性的泛洪自己的路由表，通过路由之间的交互，每台路由器都从相邻的路由器学习到路由条目，随后加载进自己的路由表中。对于网络中的所有路由器而言，他们并不清楚整张拓扑的结构，只是简单的知道要去往某个地方方向在哪儿，距离多远。这既是距离矢量协议的本质。

链路状态协议

与距离矢量协议不同，链路状态协议通告的是链路状态，而不是路由表。运行链路状态协议的路由器之间会首先建立一个协议的邻居关系，然后彼此之间开始交互LSA=链路状态通告。每台设备都会产生自己的LSA，路由器将接收到的LSA信息放入自己的LSDB（链路状态数据库）中。路由器通过自己的LSDB，便掌握了全网的拓扑。最后，路由器将计算出最优路径加载进自己的路由表中。

支持同开销负载均衡

基于组播进行更新——224.0.0.5   224.0.0.6

支持触发更新

每30min周期更新一次

需要结构化的部署

区域划分---地址规划

区域划分的规则

星型结构

骨干区域为0去，所有大于0的区域 都是非骨干区域，所有非骨干区域必须接入到骨干区域上

ABR---域间路由器

两个区域互联时，必须存在域间路由器ABR，且ABR同时工作在两个区域

Router ID 路由器标识符

——用于在一个OSPF域中唯一的标识一台路由器，RID必须唯一。

RID的设定可以通过手工配置的方式，或使用系统自动生成的方式。（切记：务必使用手工配置的方式）

使用系统自动生成---有限配置环回的最大数值，如果没有环回则选择最大的物理接口。

使用cost值作为度量值；cost=参考带宽/接口带宽；参考带宽默认为100M；整段路径cost值之合最小为最佳

若接口带宽大于参考带宽，则度量值为1 ，故会导致选路不佳，所以在接口带宽大于参考带宽的环境中，可以认为修改参考带宽。

OSPF的数据包

Hello包

——用于邻居间的发现关系建立和周期保活

DD包---数据库描述包

——用于携带本地的数据库目录

LSR包---链路状态请求包

——在查看完对端的DD包后，基于本地的LSA进行信息查询，随后去索要

LSU包---链路状态更新包

——用于携带各种LSA信息

LSack包---链路状态确认包

——表示确认收到

OSPF的状态机

Down状态

——表示未被激活的状态，一旦本地发出hello包，或接收到hello包，立刻进入下一个状态机

Init状态

——表示初始化的状态

TOW-WAY状态

——双向通讯建立，表示建立了邻居关系

条件匹配

Exstart 状态

——预启动，使用不携带数据库目录的DD包进行主从选举，RID大为主，优先进入下一个状态机

Exchange 状态

——准交换，携带具体数据库目录的DD包进行目录交换，需要ack确认

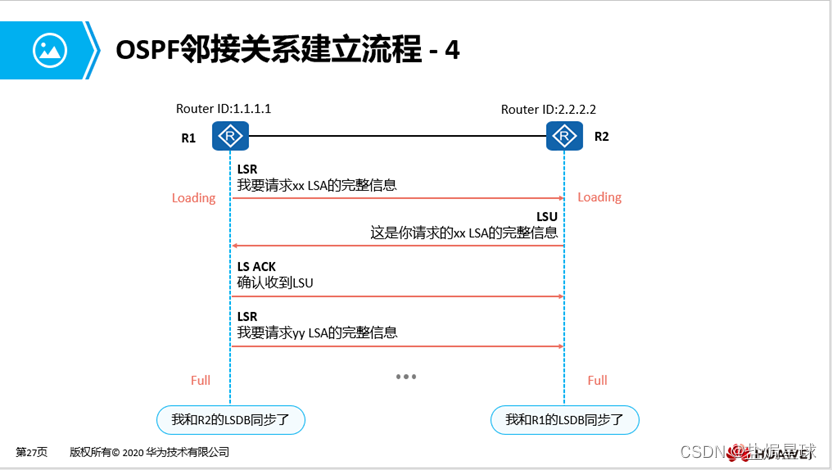

Loading状态

——加载，在查看完对端的DD包后，使用LSR   LSU 及 LSACK  进行LSDB的同步。

FULL 状态

——转发，邻接关系建立的标志

OSPF的工作过程

启动配置完成后，本地组播 224.0.0.5 发送hello包；

Hello包将携带本地的rid值，以及本地已知的所有邻居的rid值；

若接收到来自对端的hello包中，存在本段的rid，那么视为双方认识，邻居关系建立；

生成邻居表

邻居关系建立后，开始条件匹配，匹配失败将永远停留于邻居关系，仅hello包保活即可；

若条件匹配成功，则表明可以建立邻接关系

先使用不携带数据库目录的DD包进行主从选举，rid大为主，优先进入下一个状态（优先共享自己的数据库目录）

最后在基于对端的DD包查询本地的LSDB，筛选出自己所需要的LSA

之后使用LSR  LSU  LSACK  来获取未知的LSA信息；

最终生成数据库表（LSDB-链路状态数据库表）

之后启用SPF算法，基于本地的LSDB生成有向图，在计算出最短路径树，在基于树形结构算出本地到达所有位置的最短路径，加载于本地的路由表中；

收敛完成后，hello包周期保活；

每30min邻接关系之间，在进行DD包的比对，若一致，则继续保活，若不一致则重新收敛。

结构突变

新增一个网段

——直连新增网段的设备  直接使用更新包告知邻接关系  需要ack确认

断开一个网段

——直连断开网段的设备  直接使用更新包告知邻接关系  需要ack确认

无法沟通

——hello time 10s ， dead time 40s ，时间到了就删除邻居信息

OSPF的基础配置

[R1]ospf 1 router-id 1.1.1.1

——创建ospf进程， 进程号为1， RID为1.1.1.1

[R1-ospf-1]area 0

——进入0区

[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

反掩码：掩码反过来

 display ospf peer

——查询邻居关系

display ospf peer brief

——查询邻居表

display ospf lsdb

——查询数据库表

display ospf lsdb router 2.2.2.2

——打开数据库表种的详细目录  （类型+ID）

修改参考带宽   注：单位

[R2]display  ospf routing

——查看ospf生成的路由表

OSPF的扩展配置

从邻局关系成为邻接关系的条件

网络类型---两个类型

点到点的网络

——在一个网段中，仅支持存在两个节点

MA---多路访问

——在一个网段中，支持存在的节点不限

在点到点的网络类型中，所有邻居关系将直接成为邻接关系

在MA网段中，若所有设备间均是邻接关系，将导致大量的重复更新；故进行DR/BDR的选举。

所有和DR/BDR设备相连的设备之间，为邻接关系

所有非DR/BDR的设备统一称之为DRother

选举DR/BDR的规则

①先比较参选接口的优先级，默认为1  范围0-255  大为优

② 若接口的优先级相同，比较参选设备的RID，大为优

[R1]interface g 0/0/0

——进入参选接口

[R1-GigabitEthernet0/0/0]ospf dr-priority 2

——将该接口在sopf协议中 DR参选时 优先级设置为2

DR的选举是非抢占性质的，若参选接口的优先级为0，则视为放弃参选。

reset ospf process

——重启ospf进程

手工认证

——在相邻的设备之间定义安全密钥

[R1]interface g 0/0/0——进入相邻接口

[R1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 666666

手工汇总——汇总区域

[R2-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.252.0

——在0区中进行路由汇总发往其他区域

注意：必须要在域间路由器上进行汇总，汇总那个区域就进入那个区域去做。

被动接口——沉默接口

——仅接收不发送路由信息，只能用于链接用户pc端的接口；不得用于路由器之间。

[R1-ospf-1]silent-interface g 0/0/1

——在ospf1进程中，将g0/0/1接口设置为被动接口

加快收敛——改计时器

Hello time 10s   dead time 40 s

切记：邻居间直连接口的 hello time。若不一直，则该接口的dead time 就会自动关闭，将无法建立邻居关系

修改时不建议修改的过小

[R1-GigabitEthernet0/0/0]ospf timer hello 10

——将该接口 的hello time 修改为10 s

缺省路由

——在连接的边界路由器上，配置一条缺省路由，随后该设备将向内网发送缺省路由目的地指向自己。

[R3-ospf-1]default-route-advertise always

——下发缺省路由

VLAN

——虚拟局域网---在交换机和路由器协同工作之后，将原先的一个广播域逻辑上切分为多个广播域。

创建vlan

[SW1]display vlan

——查看vlan

VID---vlan ID 用来区分和标定不同的vlan

VID由12位二进制构成，范围 0-4095   0和4095作为保留值 1-4095

[SW1]vlan 2

——创建vlan2

[SW1]vlan batch 4 to 100

——批量创建vlan 4-100

划分vlan

①基于端口的vlan

②基于mac地址的vlan

③基于协议的vlan

[SW1]display  mac-address

——查询mac地址表

加入VID之后交换机的转发原理

当数据来到交换机，交换机会先记录源MAC地址和接口的映射关系，顺便将接口所对应的VID进行记录。之后查看目标MAC地址，若目标MAC地址在本地的MAC地址表中有记录且VID和源MAC地址及相应接口对应的VID相同，则单播，若VID不同则进行泛洪。（泛洪只在VID相同的区域内进行）

IEEE组织-----802.1q标准

在源MAC地址和长度类型之间加了4个字节的tag（标签），这样的新帧结构我们称之为802.1q帧或者叫做tagged帧。将没有打标签的802.1q帧称之为untagged帧。

我们把交换机和PC端之间的链路我们称之为access链路，access链路只能通过untagged帧，并且这些帧只能属于一个特定的vlan；将交换机与交换机（路由器）之间的链路我们称之为trunk链路，trunk链路中运行通过tagged帧，且这些帧可以属于多个vlan。

[SW1-GigabitEthernet0/0/1]port link-type access

——定义该接口下链路类型为 access

[SW1-GigabitEthernet0/0/1]port default vlan 2

——定义该接口所属vlan为 vlan2

[SW1-GigabitEthernet0/0/6]port link-type trunk

——定义该接口下链路类型为 trunk

[SW1-GigabitEthernet0/0/6]port trunk allow-pass vlan 2 to 3

——定义该接口下可通过的vlan为 vlan2 和 vlan3

[SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan all

——定义该接口下可通过的vlan 为  所有vlan

实现vlan间的通信

路由器的子接口——虚拟接口---将路由的一个物理接口，逻辑上划分为多个虚拟的子接口。

[R1]interface g 0/0/0.1  进入g 0/0/0接口的子接口 0/0/0.1

虚拟子接口默认关闭arp广播

[R1-GigabitEthernet0/0/0.1]dot1q termination vid 2

——让该接口执行802.1q标准 且 管理vid2

[R1-GigabitEthernet0/0/0.1]arp broadcast enable

——开启子接口的arp广播功能

ACL——访问控制列表

访问控制

——在路由器的入或者出接口上，匹配流量，之后产生动作----允许/拒绝

定义感兴趣流量

——帮助其他软件抓流量

匹配规则

至上而下，逐一匹配，上调匹配按照上条执行，不在查看下条； 在思科体系中，末尾隐含拒绝所有，在华为体系中，末尾隐含允许所有。

ACL的分类

标准——仅关注数据包中的源IP地址

扩展——关注数据包中的源IP地址   目标IP地址  协议号或目标端口号

标准ACL的配置

由于标准ACL仅关注数据包中的源IP，故，调用时尽量靠近目标为最佳，防止误杀。

2000-2999 标准acl的编号   3000-3999 扩展acl的编号

[R2]acl 2000

——创建标准ACL 编号为2000

[R2-acl-basic-2000]rule deny source 192.168.1.2 0.0.0.0

——规定拒绝源 192.168.1.2，这个IP

       配置地址时，需要使用通配符

Acl的通配符与ospf的反掩码匹配规则相同，唯一区别在于通配符可以进行0 1的穿插

[R2-acl-basic-2000]rule permit source any

——规定允许放通的IP为任意

[R2-acl-basic-2000]rule 9 deny source 192.168.1.3 0.0.0.0

——规定步调为9，拒绝源192.168.1.3 这个IP

[R2]interface g 0/0/1

——进入需要调用acl的接口

[R2-GigabitEthernet0/0/1]traffic-filter outbound acl 2000

——在0/0/1接口出方向上 调用acl2000

扩展ACL

由于扩展ACL可以对流量进行精确匹配，故，调用时尽量靠近源为最佳。

关注源IP 和目标 IP

[R1]acl 3000

——创建扩展acl  编号为3000

[R1-acl-adv-3000]rule deny ip source 192.168.1.2 0.0.0.0 destination 192.168.3.2 0.0.0.0

——规定拒绝源 192.168.1.2 向目标 192.168.3.2 的ip行为

在关注源IP目标IP的同时，再关注目标端口号/协议号

Telnet——远程登录

——基于tcp 23号端口

条件

1、登录与被登录设备之间必须可达

2、被登陆设备开启telnet设定

[R2]aaa

——开启aaa服务

[R2-aaa]local-user MXY privilege level  15  password cipher 123456

——创建一个名为MXY 权限为15 密码为123456 的用户

[R2-aaa]local-user MXY service-type telnet

——定义MXY账户适用于telnet协议

[R2]user-interface vty 0 4

——创建用于账号登录的虚拟通道 0-4 个

[R2-ui-vty0-4]authentication-mode aaa

——该虚拟通道服务于aaa

[R1]acl 3003

——创建扩展acl 编号为3003

[R1-acl-adv-3003]rule deny tcp source 192.168.1.10 0.0.0.0 destination 192.168.2.2 0.0.0.0 destination-port eq 23

——规定拒绝源 192.168.1.10 向目标 192.168.2.2 的 tcp行为中的端口号为23的行为

[R1-acl-adv-3003]rule deny icmp source 192.168.1.10 0.0.0.0 destination 192.168.2.2 0.0.0.0

——规定拒绝源 192.168.1.10 向目标 192.168.2.2 的icmp行为
