前言

在上一章《【课程总结】Day11（上）：手势图像识别实战(LeNet模型)》课程中，我们通过使用LeNet模型实现了手势识别。在本章内容中，我们将搭建Vgg模型和ResNet模型，并应用到手势识别中。

Vgg模型

Vgg简介

VGG是一种深度卷积神经网络模型，由牛津大学的研究团队提出。它在2014年的ImageNet图像分类比赛中获得了第二名的好成绩，被广泛应用于计算机视觉领域。

论文地址：https://arxiv.org/abs/1409.1556

Vgg网络结构图

查看Vgg的论文可以看到Vgg的网络构成如下：

Vgg网络有不同的版本，本次我们使用Vgg16，即为图中D列对应的网络结构。该网络结构换另外一种展示方式如下图所示：

输入层

输入层是一张224×224的RGB图像，通道数为3，通道数代表RGB三个通道的像素值。

第一次卷积

经过2层的64×3×3卷积核，输出输出层为64×224×224。

• 卷积核大小为3×3，步长为1，填充为1
• 激活函数为ReLU
• 卷积次数为2

第一次MaxPooling

经过最大池化层，图像尺寸减半，输出尺寸为64×112×112

• 池化核大小为2×2，步长为2

第二次卷积

经过2层的128×3×3卷积核，输出尺寸为128×112×112。

• 卷积核大小为3×3，步长为1，填充为1
• 激活函数为ReLU
• 卷积次数为2

第二次MaxPooling

经过最大池化层，图像尺寸减半，输出尺寸为128×56×56

• 池化核大小为2×2，步长为2

第三次卷积

经过3层256×3×3卷积核，输出尺寸为256×56×56。

• 卷积核大小为3×3，步长为1，填充为1
• 激活函数为ReLU
• 卷积次数为3

第三次MaxPooling

经过最大池化层，图像尺寸减半，输出尺寸为256×28×28

• 池化核大小为2×2，步长为2

第四次卷积

经过3层512×3×3卷积核，输出尺寸为512×28×28。

• 卷积核大小为3×3，步长为1，填充为1
• 激活函数为ReLU
• 卷积次数为3

第四次MaxPooling

经过最大池化层，图像尺寸减半，输出尺寸为512×14×14

• 池化核大小为2×2，步长为2

第五次卷积

经过3层512×3×3卷积核，输出尺寸为512×14×14。

• 卷积核大小为3×3，步长为1，填充为1
• 激活函数为ReLU
• 卷积次数为3

第五次MaxPooling

经过最大池化层，图像尺寸减半，输出尺寸为512×7×7

• 池化核大小为2×2，步长为2

全连接层

将feature map展平，输出一维尺寸为512×7×7=25088。

全链接4096

经过2层的1×1×4096的全连接层，输出尺寸为4096。

• 激活函数为ReLU
• 全链接次数为2

全链接1000

经过1×1×1000的全连接层，输出尺寸为1000，最后通过softmax函数进行分类，输出1000个预测结果。

1000由最终分类数量决定，当年比赛需要分1000类

Vgg网络特点

• 小卷积核组:作者通过堆叠多个33的卷积核(少数使用11）来替代大的卷积核，以减少所需参数；
• 小池化核:相比较于AlexNet使用的33的池化核，VGG全部为22的池化核；
• 网络更深特征图更宽:卷积核专注于扩大通道数，池化专注于缩小高和宽，使得模型更深更宽的同时，计算量的增加不断放缓；

总结来说，Vgg这种设计可以增加网络的深度，提高特征提取的效果，同时减少了参数数量，降低了过拟合的风险。

Vgg网络搭建

import torch
from torch import nn


class ConvBlock(nn.Module):
    """
        一层卷积：
            - 卷积层
            - 批规范化层
            - 激活层
    """
    def __init__(self, in_channels, out_channels,
                 kernel_size=3, stride=1, padding=1):
        super().__init__()
        self.conv = nn.Conv2d(in_channels=in_channels, out_channels=out_channels,
                             kernel_size=kernel_size, stride=stride,padding=padding)
        self.bn = nn.BatchNorm2d(num_features=out_channels)
        self.relu = nn.ReLU()

    def forward(self, x):
        x = self.conv(x)
        x = self.bn(x)
        x = self.relu(x)
        return x

class Vgg16(nn.Module):
    def __init__(self, n_classes=1000):
        super().__init__()
        # 1, 特征抽取部分
        self.feature_extractor = nn.Sequential(

            # stage1

            # 卷积1
            ConvBlock(in_channels=3,
                      out_channels=64,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 卷积2
            ConvBlock(in_channels=64,
                      out_channels=64,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 池化
            nn.MaxPool2d(kernel_size=2, stride=2, padding=0),

            # stage2

            # 卷积1
            ConvBlock(in_channels=64,
                      out_channels=128,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 卷积2
            ConvBlock(in_channels=128,
                      out_channels=128,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 池化
            nn.MaxPool2d(kernel_size=2, stride=2, padding=0),

            # stage3

            # 卷积1
            ConvBlock(in_channels=128,
                      out_channels=256,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 卷积2
            ConvBlock(in_channels=256,
                      out_channels=256,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 卷积3
            ConvBlock(in_channels=256,
                      out_channels=256,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 池化
            nn.MaxPool2d(kernel_size=2, stride=2, padding=0),

            # stage4

            # 卷积1
            ConvBlock(in_channels=256,
                      out_channels=512,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 卷积2
            ConvBlock(in_channels=512,
                      out_channels=512,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 卷积3
            ConvBlock(in_channels=512,
                      out_channels=512,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 池化
            nn.MaxPool2d(kernel_size=2, stride=2, padding=0),


            # stage5

            # 卷积1
            ConvBlock(in_channels=512,
                      out_channels=512,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 卷积2
            ConvBlock(in_channels=512,
                      out_channels=512,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 卷积3
            ConvBlock(in_channels=512,
                      out_channels=512,
                      kernel_size=3,
                      stride=1,
                      padding=1),
            # 池化
            nn.MaxPool2d(kernel_size=2, stride=2, padding=0),
        )

        # 2, 分类
        self.classifier = nn.Sequential(
            nn.Flatten(),
            nn.Linear(in_features=7 * 7 * 512, out_features=4096),
            nn.ReLU(),
            nn.Linear(in_features=4096, out_features=4096),
            nn.ReLU(),
            nn.Linear(in_features=4096, out_features=n_classes)
        )

    def forward(self, x):
        # 1, 提取特征
        x = self.feature_extractor(x)
        # 2， 分类输出
        x = self.classifier(x)
        return x

手势识别Vgg的应用

在【课程总结】Day11（上）：手势图像识别实战(LeNet模型)中，我们已经实现了整体的流程如下：

1. 数据预处理
   1.1 数据读取
   1.2 数据切分
   1.3 数据规范化
2. 批量化打包数据
3. 模型搭建
4. 筹备训练
5. 训练模型
   5.1 定义监控指标和方法
   5.2 实现训练过程
   5.3 开始训练

相比LeNet模型的使用过程，我们只需要对模型搭建、训练模型、模型预测部分进行适当修改即可。

模型搭建

将上述Vgg16模型代码封装到models.py中，然后在训练代码中如下引用即可：

from models import Vgg16
model = Vgg16(n_classes=10)

模型训练

在train()的方法中，修改训练后的模型名称

        # ....（以上代码省略）
        # 保存模型
        if cur_test_acc < test_acc:
            cur_test_acc = test_acc
            # 保存最好模型
            torch.save(obj=model.state_dict(), f="vgg16_best.pt")
        # 保存最后模型
        torch.save(obj=model.state_dict(), f="vgg16_last.pt")


运行结果：

模型预测

在streamlit的前端页面中，修改模型加载部分的代码：

    # 2, 加载模型
    m1 = Vgg16()
    m1.to(device=device)
    # 加载权重
    m1.load_state_dict(state_dict=torch.load(f="vgg16_best.pt", map_location=device),
                    strict=False)
    if not isinstance(m1, Vgg16):
        raise ValueError("模型加载失败")

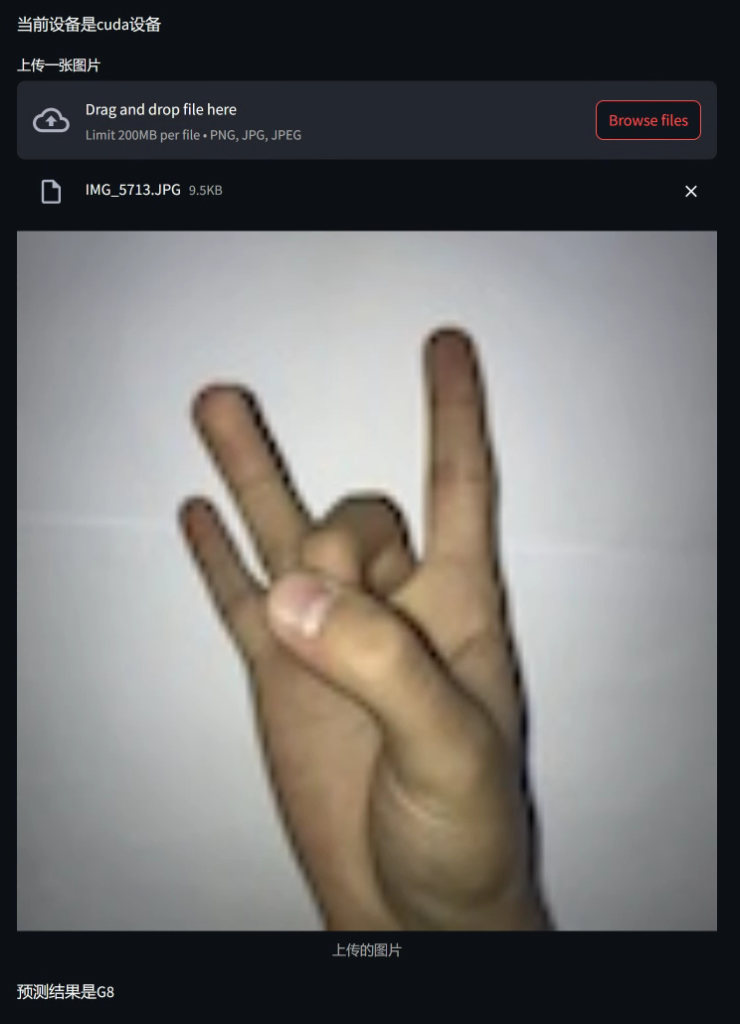

运行结果：

ResNet模型

ResNet简介

ResNet 网络是在 2015年 由微软实验室中的何凯明等几位大神提出，斩获当年ImageNet竞赛中分类任务第一名，目标检测第一名。该网络结构中残差思想，解决了梯度消失和梯度爆炸问题，使得神经网络更多层卷积成为可能。

ResNet引入背景

在ResNet提出之前，所有的神经网络都是通过卷积层和池化层的叠加组成的。
人们认为卷积层和池化层的层数越多，获取到的图片特征信息越全，学习效果也就越好。但是在实际的试验中发现，随着网络层数的增加，梯度在反向传播过程中逐渐变得非常小，导致深层网络难以训练的现象。

备注：关于梯度消失的详细论述不是本章重点，如须了解更详细内容，可以查看
CSDN：ResNet50超详细解析！！！

残差思想

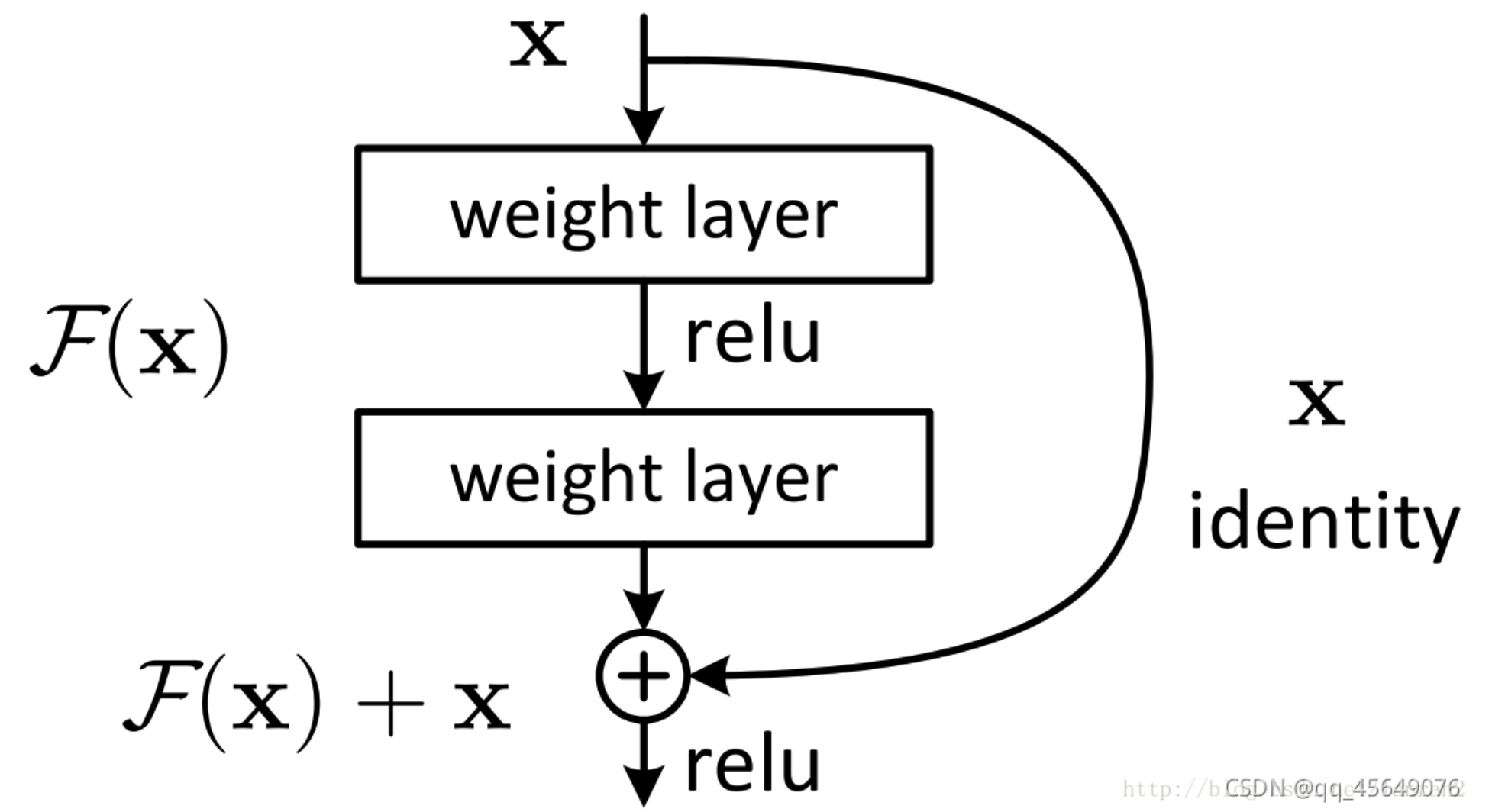

为了避免梯度消失问题，ResNet的关键创新是引入了residual结构（残差结构），将输入信号直接跳过一到多层，与后续层的输出相加，而不是简单地经过一层层的变换。这种设计使得网络可以更轻松地学习残差映射，有助于减轻梯度消失问题。

所谓的残差结构是在正常网络的结构中，增加一个分支结构，这样网络的输出便不再是F\left ( x \right )，而是F\left ( x \right )+x

实线残差结构 VS 虚线残差结构

ResNet由实线残差结构和虚线残差结构两种：

以深层（50/101/152）为例，实线和虚线残差结构如下图所示：

残差结构代码实现

虚线残差结构

import torch
from torch import nn


class ConvBlock(nn.Module):
    """
        虚线块，每一个大的重复逻辑块前面，第一个短接块就是这个
        实现逻辑：
            y = F(x) + Conv(x)
    """
    def __init__(self, in_channels, out_channels, stride):
        # 调用父类初始化方法
        super().__init__()

        # 1，核心处理逻辑
        self.stage = nn.Sequential(
            # 1  1 * 1
            nn.Conv2d(in_channels=in_channels,
                     out_channels=out_channels[0],
                     kernel_size=1,
                     stride=stride,
                     padding=0,
                     bias=False),
            nn.BatchNorm2d(num_features=out_channels[0]),
            nn.ReLU(),
            # 2  3 * 3
            nn.Conv2d(in_channels=out_channels[0],
                     out_channels=out_channels[1],
                     kernel_size=3,
                     padding=1,
                     stride=1,
                     bias=False),
            nn.BatchNorm2d(num_features=out_channels[1]),
            nn.ReLU(),
            # 3  1 * 1
            nn.Conv2d(in_channels=out_channels[1],
                     out_channels=out_channels[2],
                     kernel_size=1,
                     stride=1,
                     padding=0,
                     bias=False),
            nn.BatchNorm2d(num_features=out_channels[2]))

        # 2，短路层
        self.shortcut = nn.Sequential(
            nn.Conv2d(in_channels=in_channels,
                                   out_channels=out_channels[2],
                                   kernel_size=1,
                                   stride=stride,
                                   padding=0,
                                   bias=False),
            nn.BatchNorm2d(num_features=out_channels[2])
        )

        # 3，最后的激活
        self.relu = nn.ReLU()

    def forward(self, x):
        # 1，短接处理
        s = self.shortcut(x)

        # 2，核心处理
        h = self.stage(x)

        # 3，两部分相加 add
        h = h + s

        # 4，输出 激活
        o = self.relu(h)

        return o


实线残差结构


class IdentityBlock(nn.Module):
    """
        实线块
            y = F(x) + x
    """
    def __init__(self, in_channels, out_channels):
        super().__init__()

        self.stage = nn.Sequential(
            # 1：1 x 1
            nn.Conv2d(in_channels=in_channels,
                     out_channels=out_channels[0],
                     kernel_size=1,
                     padding=0,
                     stride=1,
                     bias=False),
            nn.BatchNorm2d(num_features=out_channels[0]),
            nn.ReLU(),

            # 2：3 x 3
            nn.Conv2d(in_channels=out_channels[0],
                     out_channels=out_channels[1],
                     kernel_size=3,
                     padding=1,
                     stride=1,
                     bias=False),
            nn.BatchNorm2d(num_features=out_channels[1]),
            nn.ReLU(),

            # 3：1 x 1
            nn.Conv2d(in_channels=out_channels[1],
                     out_channels=out_channels[2],
                     kernel_size=1,
                     padding=0,
                     stride=1,
                     bias=False),
            nn.BatchNorm2d(num_features=out_channels[2])
        )

        self.relu = nn.ReLU()

    def forward(self, x):
        h = x + self.stage(x)
        o = self.relu(h)
        return o

对比实线残差结构和虚线残差结构，会发现其主要的不同点在于：
虚线残差结构：

    def forward(self, x):
        # 1，短接处理
        s = self.shortcut(x)
        # 2，核心处理
        h = self.stage(x)
        # 3，两部分相加 add
        h = h + s
        # 4，输出 激活
        o = self.relu(h)
        return o

实线残差结构：

    def forward(self, x):
        h = x + self.stage(x)
        o = self.relu(h)
        return o

虚线残差结构和实线残差结构都是有效的残差连接方式，有助于解决梯度消失问题，提高深度神经网络的训练效果。

ResNet50

基于引入残差结构的思想，ResNet50模型结构如下图所示：

代码实现

class ResNet50(nn.Module):
    """
        自定义 ResNet50
    """
    def __init__(self, n_classes=1000):
        super(ResNet50, self).__init__()
        self.stage1 = nn.Sequential(
            nn.Conv2d(in_channels=3,
                     out_channels=64,
                     kernel_size=7,
                     padding=3,
                     stride=2,
                     bias=False),
            nn.BatchNorm2d(num_features=64),
            nn.ReLU(inplace=True),
            nn.MaxPool2d(kernel_size=3,
                        stride=2,
                        padding=1)
        )
        self.stage2 = nn.Sequential(
            ConvBlock(in_channels=64,
                     out_channels=(64, 64, 256),
                     stride=1),
            IdentityBlock(in_channels=256,
                         out_channels=(64, 64, 256)),
            IdentityBlock(in_channels=256,
                         out_channels=(64, 64, 256)),
        )

        self.stage3 = nn.Sequential(
            ConvBlock(in_channels=256,
                      out_channels=(128, 128, 512),
                      stride=2),
            IdentityBlock(in_channels=512,
                         out_channels=(128, 128, 512)),
            IdentityBlock(in_channels=512,
                         out_channels=(128, 128, 512)),
            IdentityBlock(in_channels=512,
                         out_channels=(128, 128, 512))
        )

        self.stage4 = nn.Sequential(
            ConvBlock(in_channels=512,
                      out_channels=(256, 256, 1024),
                      stride=2),
            IdentityBlock(in_channels=1024,
                         out_channels=(256, 256, 1024)),
            IdentityBlock(in_channels=1024,
                         out_channels=(256, 256, 1024)),
            IdentityBlock(in_channels=1024,
                         out_channels=(256, 256, 1024)),
            IdentityBlock(in_channels=1024,
                         out_channels=(256, 256, 1024)),
            IdentityBlock(in_channels=1024,
                         out_channels=(256, 256, 1024))
        )
        self.stage5 = nn.Sequential(
            ConvBlock(in_channels=1024,
                      out_channels=(512, 512, 2048),
                      stride=2),
            IdentityBlock(in_channels=2048,
                         out_channels=(512, 512, 2048)),
            IdentityBlock(in_channels=2048,
                         out_channels=(512, 512, 2048))
        )
        self.pool = nn.AdaptiveAvgPool2d(output_size=(1, 1))

        self.fc = nn.Linear(in_features=2048,
                           out_features=n_classes)
    def forward(self, x):
        h = self.stage1(x)
        h = self.stage2(h)
        h = self.stage3(h)
        h = self.stage4(h)
        h = self.stage5(h)
        h = self.pool(h)
        h = h.view(h.size(0), -1)
        o = self.fc(h)
        return o

手势识别ResNet50的应用

类比Vgg16的手势识别的代码实现，我们修改以下相关内容

模型搭建

将上述Vgg16模型代码封装到models.py中，然后在训练代码中如下引用即可：

from models import ResNet50
model = ResNet50(n_classes=10)

模型训练

在train()的方法中，修改训练后的模型名称

        # ....（以上代码省略）
        # 保存模型
        if cur_test_acc < test_acc:
            cur_test_acc = test_acc
            # 保存最好模型
            torch.save(obj=model.state_dict(), f="resnet50_best.pt")
        # 保存最后模型
        torch.save(obj=model.state_dict(), f="resnet50_last.pt")


运行结果：

对比LeNet、Vgg16、ResNet50对比：

• Vgg16模型文件最大，LeNet模型文件最小，ResNet50模型文件适中
• Vgg16训练提升速度最快，在第4轮就已经达到90%的准确率



内容小结

• VGG是一种深度卷积神经网络模型，由牛津大学的研究团队提出。
• VGG的主要特点是更多层的卷积，同时采用了3x3卷积核，来替代大的卷积核，以减少所需参数。
• ResNet50是一种深度残差网络模型，由Microsoft Research团队提出。
• ResNet50中最核心的思想是引入残差结构，通过残差结构解决了梯度消失问题，从而提高了深度神经网络的训练效果。
