前言

        第一次使用海康视觉算法平台VisionMaster 4.3.0，项目中要使用这个平台进行视觉处理并获取结果。

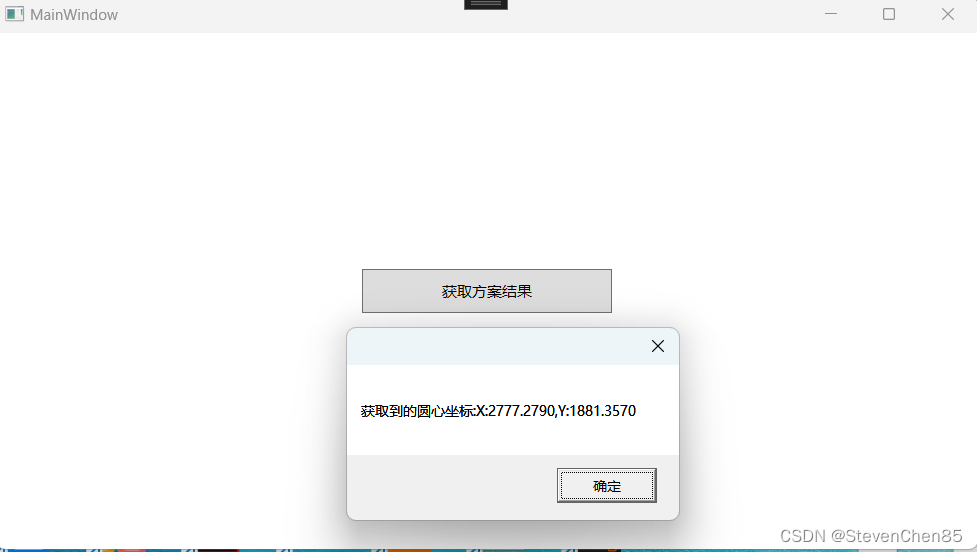

运行效果

开发环境

        C#， WPF， vs2022, 海康视觉算法平台VisionMaster 4.3.0

基本概念

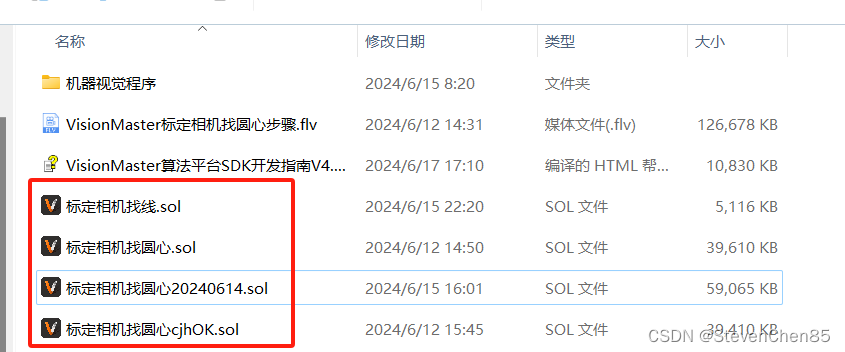

上图这些.sol为后缀的是vm的方案文件。

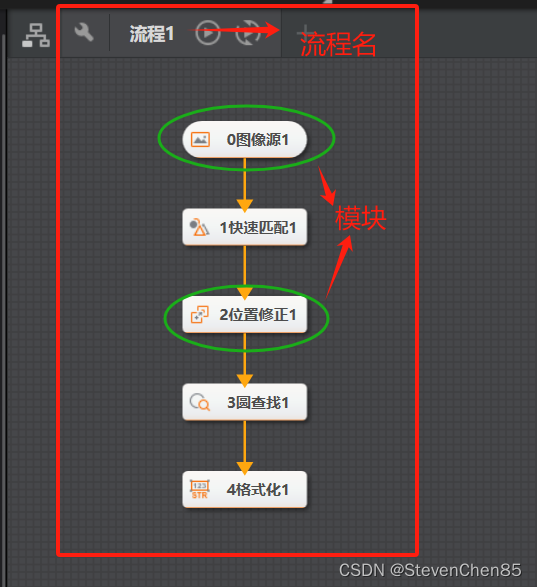

打开方案文件，下图显示的是【方案】里的【流程】，一个方案可以有多个流程，一对多关系。

下图中绿色圈出来叫【模块】

步骤

        1.在VM算法平台中创建方案并测试通过。

                相关的文章可以看本专栏以前的文单。下面也会给出链接。

        2.创建WPF项目。

        3.添加引用。（重点）

                3.1 找到VM安装目录下的二开DLL文件目录。

                        我是安装在D盘的：D:\Program Files\VisionMaster4.3.0\Development\V4.x\ComControls\Assembly

                        大家的目录应该和我的差不多，可能只是盘符不一样。

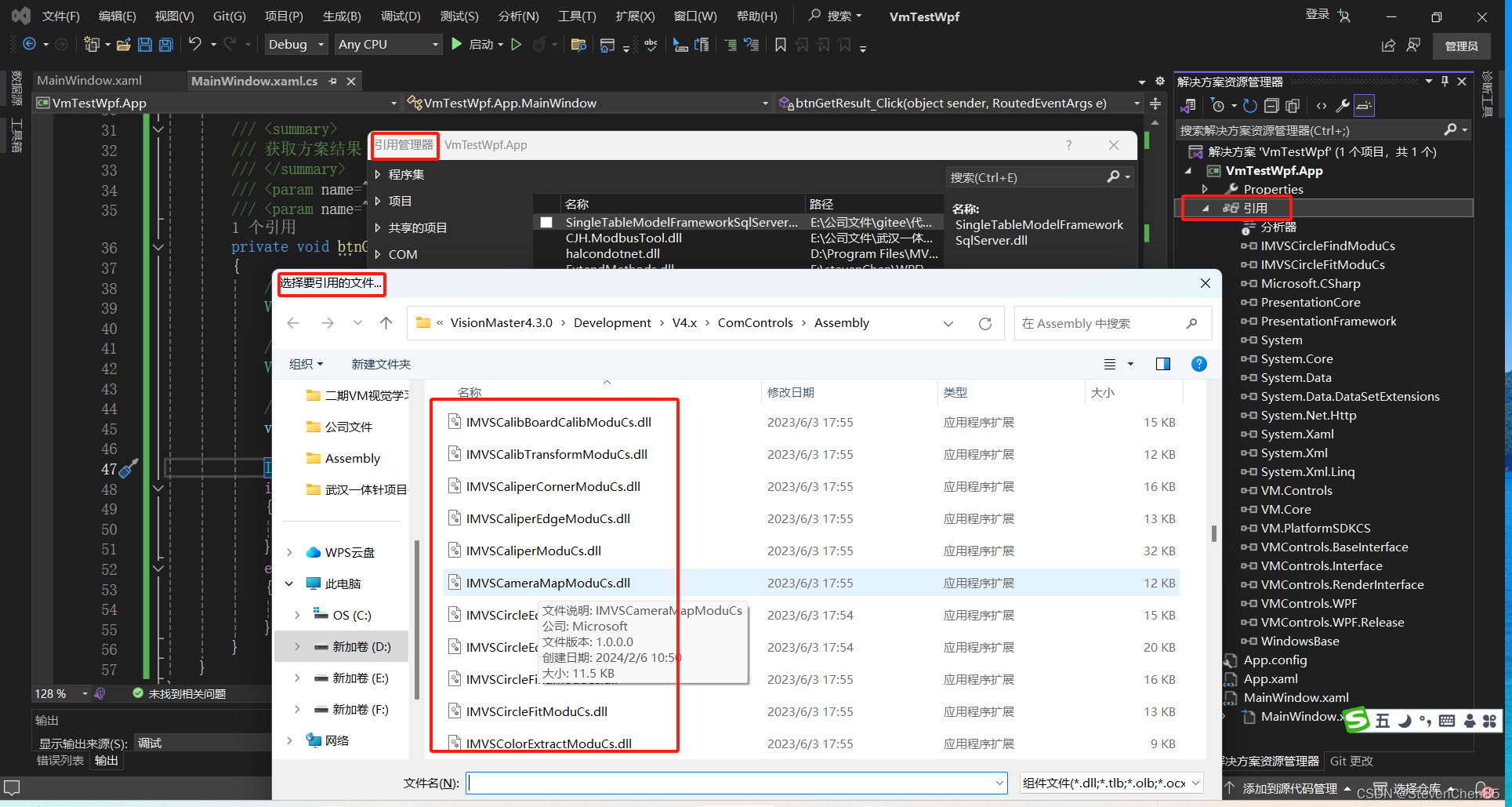

                3.2 在项目中添加引用

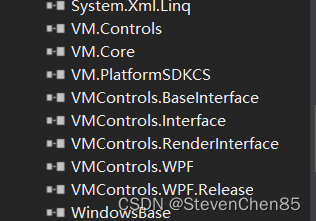

        这么多DLL具体引用什么呢？下图

这是基本引用。

如果用到了其他模块要添加对应该的DLL文件。也很好找。根据VisionMaster算法平台SDK开发指南V4.3.1（.NET）相关的接口函数中看到的第一段名称同名。

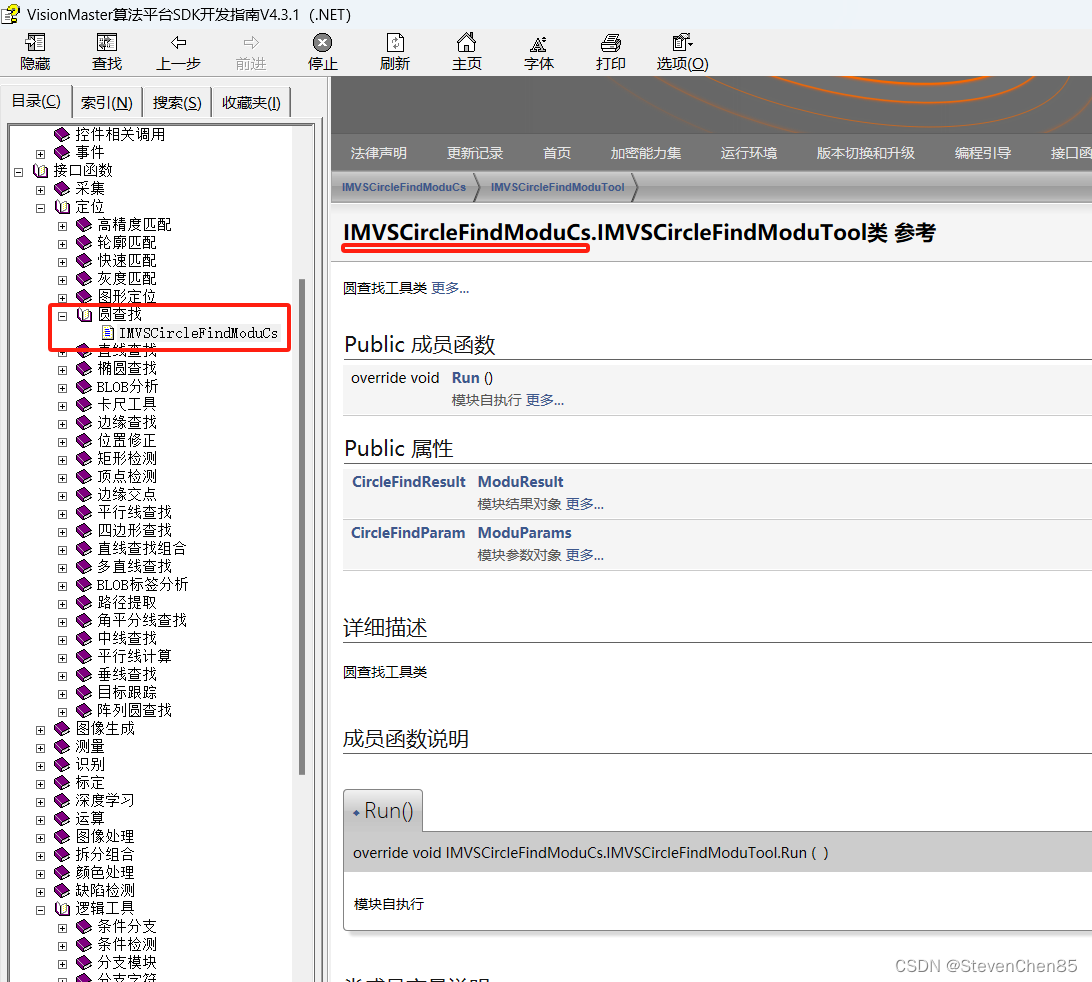

以找圆为例：

上图中用红线标出来的就是DLL文件名。

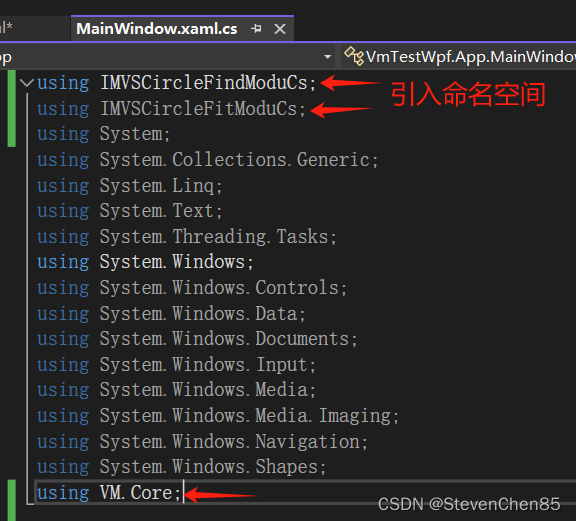

在用这个模块相关的类时要先添加引用。

代码

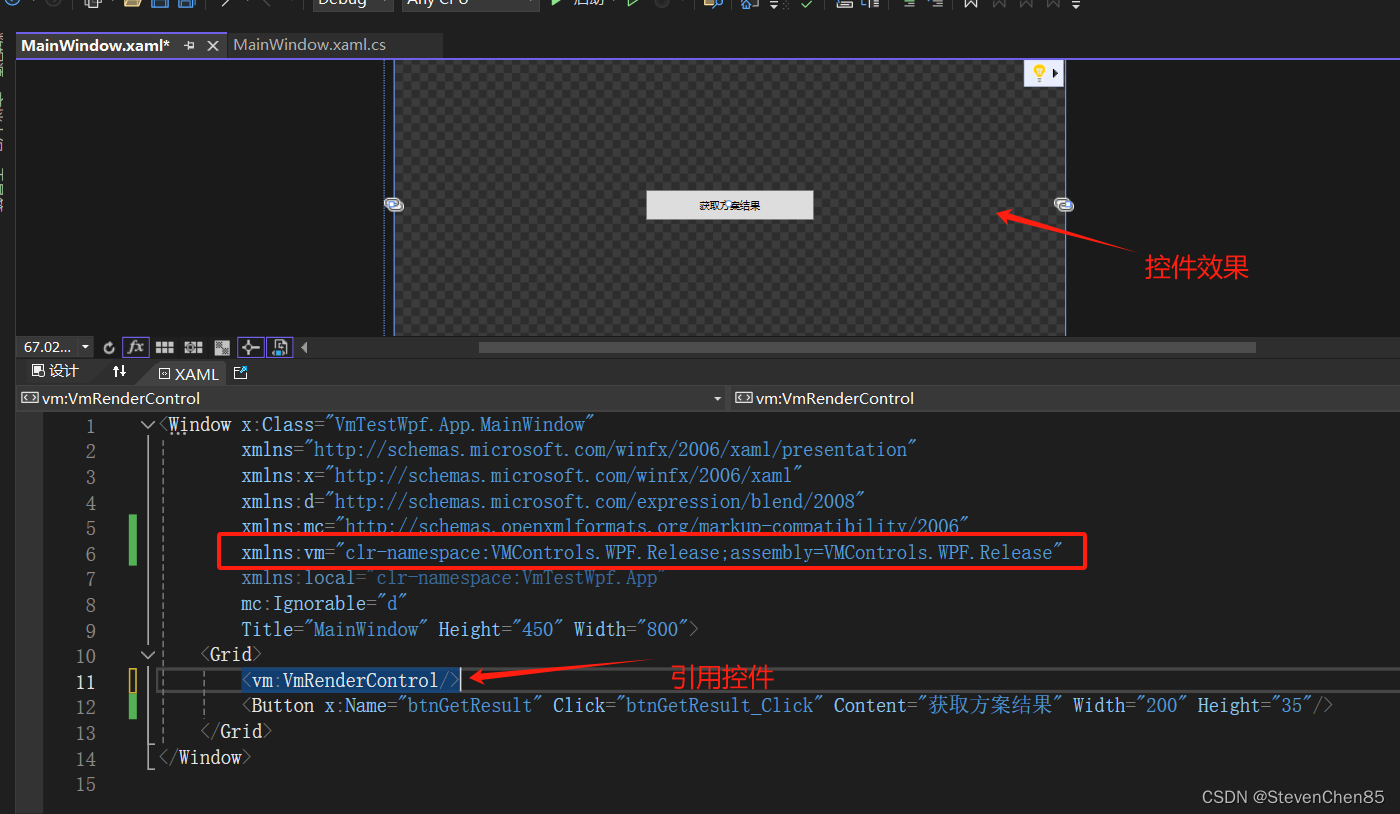

        窗体代码 如果要添加VM相关控件。要在窗体中添加引用

xmlns:vm="clr-namespace:VMControls.WPF.Release;assembly=VMControls.WPF.Release"

按钮代码

        获取方案结果

/// <summary>
/// 获取方案结果
/// </summary>
/// <param name="sender"></param>
/// <param name="e"></param>
private void btnGetResult_Click(object sender, RoutedEventArgs e)
{
    //加载方案
    VmSolution.Load("F:/二期VM视觉学习/标定相机找圆心20240614.sol",string.Empty);

    //使用流程名称获取流程对象
    VmProcedure vmProcedure = (VmProcedure)VmSolution.Instance["流程1"];

    //运行一次流程才能拿到结果
    vmProcedure.SyncRun();

    IMVSCircleFindModuTool circleFitResult = (IMVSCircleFindModuTool)VmSolution.Instance["流程1.圆查找1"];
    if (circleFitResult != null)
    {
        MessageBox.Show("获取到的圆心坐标:X:" + circleFitResult.ModuResult.OutputCircle.CenterPoint.X.ToString("0.0000") + ",Y:" + circleFitResult.ModuResult.OutputCircle.CenterPoint.Y.ToString("0.0000"));
    }
    else
    {
        MessageBox.Show("失败");
    }
}

注意：加载方案时路径不建议写死。比较好的方法是将方案文件复制到bin目录下的一个固定文件夹里，再用获取程序当前路径的方式获取后再拼接。

// 获取应用程序的执行目录
string appDirectory = Assembly.GetExecutingAssembly().Location;
appDirectory = appDirectory.Substring(0, appDirectory.LastIndexOf("\\") + 1);
string imagePathRelative = "VmProCess/标定相机找圆心20240614.sol";
