springboot与flowable（10）：网关服务（排他网关）

        一、绘制流程图

        排他网关用于对流程中的决策建模。当执行到这个网关时，会按照所有出口顺序流定义的顺序对它们进行计算。选择第一个条件为true的顺序流继续流程。例如员工请假时，小于等于3天由组长审批，大于3天由总监审批。流程案例：

        绘制如下流程图，图中的X就是排他网关。

        点击排他网关上面的线，指定条件天数小于等于3。

        下面的线条件天数大于3天。

        给员工申请一个固定值（zhangsan），组长审批 = lisi，总监审批 = wangwu，人事审批 = zhaoliu。这样绘制完成。

        导出并复制到项目中

二、部署

    @Test
    void contextLoads() {
        DeploymentBuilder deployment = repositoryService.createDeployment();
        deployment.addClasspathResource("process01/HolidayDemo3.bpmn20.xml");
        deployment.name("排他网关案例");
        Deployment deploy = deployment.deploy();
        System.out.println("deploy.getId() = " + deploy.getId());
    }

三、启动

    /**
     * 发起流程
     */
    @Test
    public void startProcess() {
        String id = "HolidayDemo3:1:0138306c-2b8c-11ef-903b-644ed7087863";
        // 根据流程定义ID启动流程
        ProcessInstance processInstance = runtimeService.startProcessInstanceById(id);
    }

        使用张三进行申请并指定请假的天数。

    /**
     * 根据用户查询待办信息
     */
    @Test
    public void findFlow() {
        List list = taskService.createTaskQuery().taskAssignee("zhangsan").list();
        // 绑定请假的天数
        Map map = new HashMap<>();
        map.put("day", 2);
        // 根据id进行审批
        for (Task task : list) {
            taskService.complete(task.getId(), map);
        }
    }

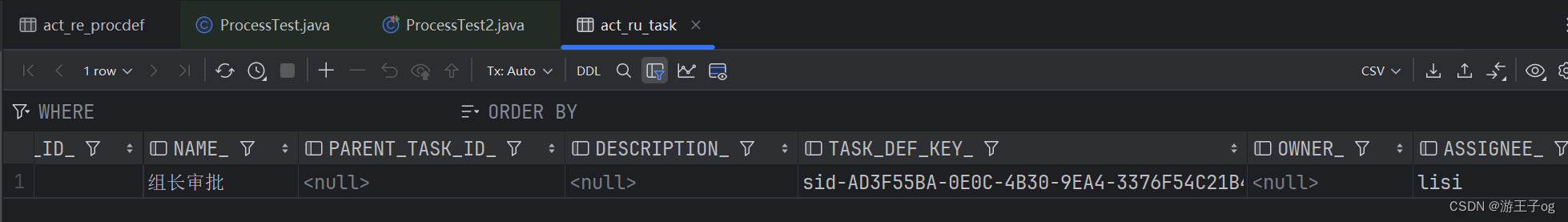

        查看任务进度，因为天数小于3天所以任务进度到达了组长审批。

        依次使用lisi、zhaoliu进行审批，任务完成。
