• STM32--ADC

    一、简介

    *ADC（Analog-Digital Converter）模拟-数字转换器

    *ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁

    *12位逐次逼近型ADC，1us转换时间

    *输入电压范围：0~3.3V，转换结果范围：0~4095（12位转换分辨率）

    *18个输入通道，可测量16个外部和2个内部信号源（在任意多个通道上以任意顺序进行的一系列转换构成成组转换（规则通道）。例如，可以如下顺序完成转换：通道3、通道8、通道2、通道0、通道2、通道2、通道15）

    *规则组和注入组两个转换单元（规则通道：我们平时用的一般通道，按顺序进行转换），（注入通道：可以理解为插入。它是一种在规则通道转换的时候强行插入要转换的一种。注入通道只有在规则通道存在的时候才会出现）

    *模拟看门狗自动监测输入电压范围

    *转换时间：最短的转化时间--Tconv = 采样时间 + 12.5个周期

                        PCLK2 = 72M,ADC_CLK = 72/6 = 12M

                        Tconv = 1.5+12.4 = 14周期 = 14/12us = 1.17us

    *AD转换的步骤：采样，保持，量化，编码

    *STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道（F4有三个ADC）

    1、电压输入范围

    *输入电压： VREF- <= VIN  <=  VREF+

    *决定输入电压的引脚：VREF-,VREF+,VDDA,VSSA

    *VSSA和VREF- 接地，VREF+ 和VDDA 接3.3V

    *得到ADC的电压输入范围为： 0-3.3V

    电压怎么测？

    电压输入范围：ADC可以测量-10V ~  +10V

      根据基尔霍夫定理：（Vin - Vout）/R2 + (3v3-Vout)/R1=Vout/R3

                                        Vout=(Vint + 10)/6

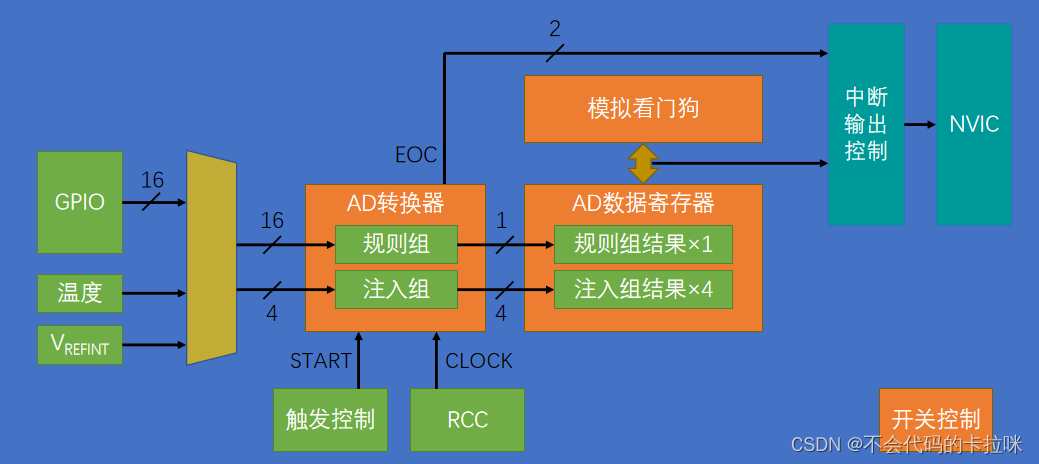

    二、ADC的基本结构

    ps:STM32f103c8t6有ADC1和ADC2，有两个转换单元（规则组、注入组），规则组有16个通道，注入组有4个通道。

    规则通道有数据覆盖的问题（用DMA来解决 只能用于ADC1，只有一个数据寄存器），注入通道没有数据覆盖的问题（四个通道有四个存放寄存器）

    三、转换模式

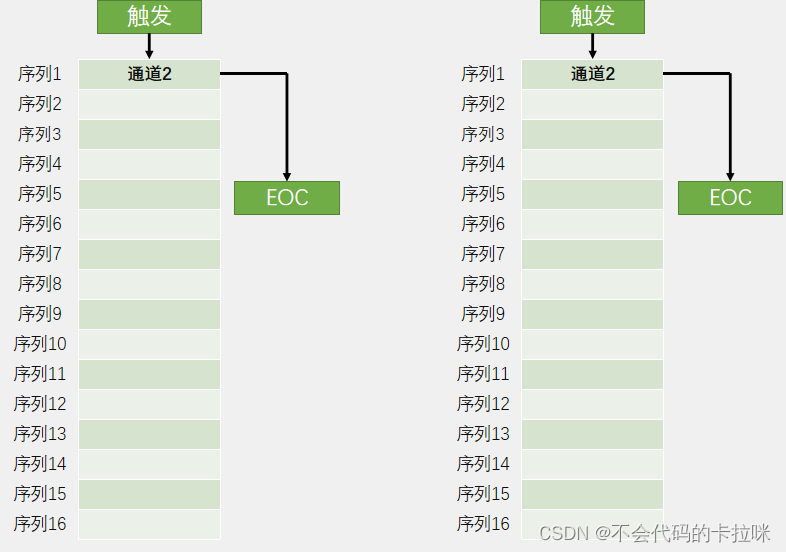

    1、单次转换，非扫描模式

    *单次转换模式下， ADC 只执行一次转换（如果需要再进行转换需要软件来执行）
    *如果一个规则通道被转换：转换数据被储存在 16 位 ADC_DR寄存器中，EOC( 转换结束 )标志被设置为1，如果设置了 EOCIE ，则产生中断。
    *非扫描模式，只能用于只有一个转换通道，有多个转换通道时要设置扫描模式

    2、连续转换，非扫描模式


    *在连续转换模式中，当前面 ADC 转换一结束马上就启动另一次转换。此模式可通过外部触发启
    动或通过设置 ADC_CR2 寄存器上的 ADON 位启动，此时 CONT 位是 1 。
    *如果一个规则通道被转换：转换数据被储存在 16 位 ADC_DR寄存器中，EOC( 转换结束 )标志被设置为1，如果设置了 EOCIE ，则产生中断。
    *非扫描模式，只能用于只有一个转换通道，有多个转换通道时要设置扫描模式

    3、单次转换，扫描模式

    *ADC规则通道的转换次序是由由序列1到序列16依次转换（有通道就转换没通道就跳过），如果转换次序需要较高优先级，那就要把该通道放在靠前序列
    *连续转换模式是当前面ADC转换一结束马上就启动另一次转换。此模式可通过外部触发启动或通过设置ADC_CR2寄存器上的ADON位启动，此时CONT位是1。
    *扫描模式只用于一个规则组中有多个通道需要转换的情况

    4、连续转换，扫描模式

    *在连续转换模式中，当前面 ADC 转换一结束马上就启动另一次转换。此模式可通过外部触发启
    动或通过设置 ADC_CR2 寄存器上的 ADON 位启动，此时 CONT 位是 1 。
    *如果一个规则通道被转换：转换数据被储存在 16 位 ADC_DR寄存器中，EOC( 转换结束 )标志被设置为1，如果设置了 EOCIE ，则产生中断。
    *扫描模式只用于一个规则组中有多个通道需要转换的情况
    PS：转换序列里可以可以出现多个相同的转换通道

    四、转换顺序

    通过设置寄存器里面不同的值，来配置不同通道的转换顺序以及转换的总通道数量

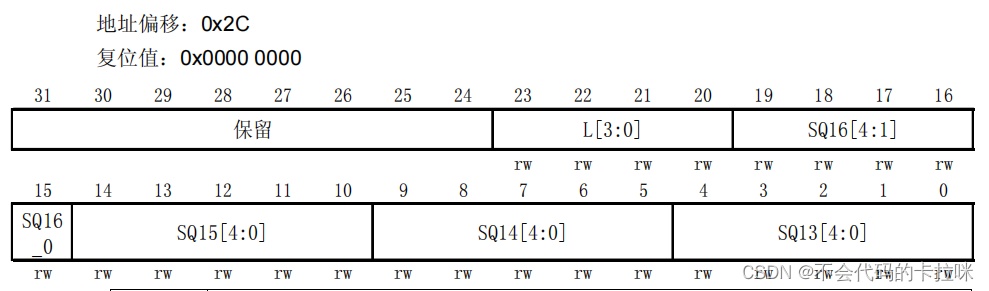

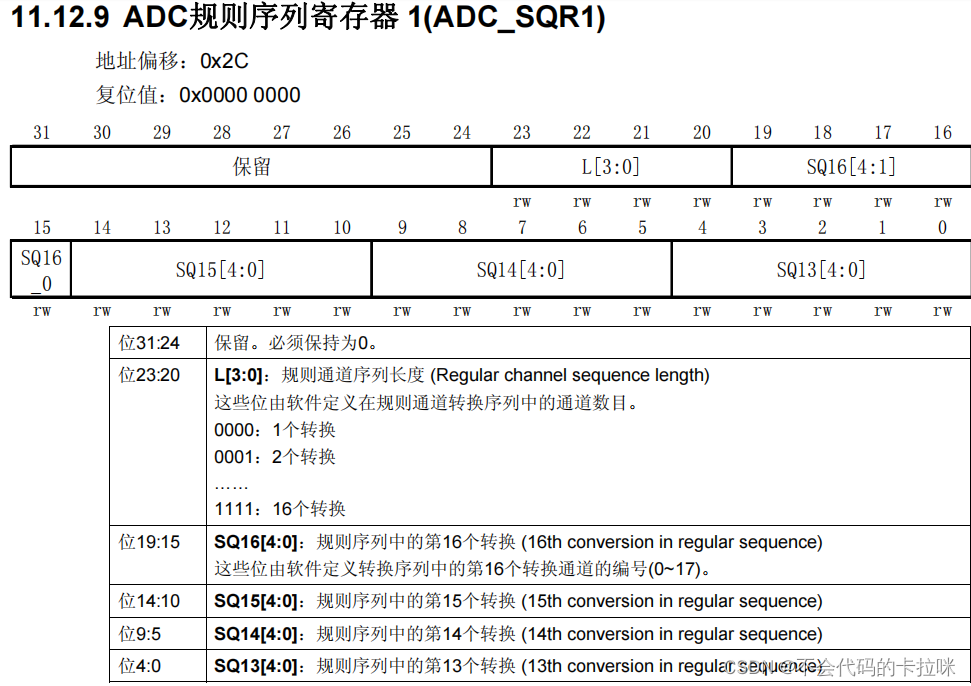

    规则通道：

    注入通道：

    五、代码

    1、ADC单通道DMA读取

    1. #include "adc.h"
    2. uint16_t ADC_conversionValue;//单ADC模式时，数据寄存器只用到低16位（用来存放 ADC发过来的数据）
    3. static void ACDx_GPIO_Config(void)
    4. {
    5. 	GPIO_InitTypeDef ADC_GPIO_StructInit;
    6. 	ADCx_PIN_RCC_Clock_Cmd(ADCx_PIN_Periph,ENABLE);
    7.
    8. 	ADC_GPIO_StructInit.GPIO_Mode 	= GPIO_Mode_AIN;   //必须是模拟输入
    9. 	ADC_GPIO_StructInit.GPIO_Pin	= ADCx_PIN;
    10. 	GPIO_Init(ADCx_PIN_PORT, &ADC_GPIO_StructInit);
    11. }
    12.
    13. static void Config_ADC_Init(void)
    14. {
    15. 	ADC_InitTypeDef ADC_StructInit;
    16. 	DMA_InitTypeDef DMA_StructInit;
    17.
    18. 	/*--------------------------DMA-----------------------------------------*/
    19. 	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);						//打开时钟
    20. 	DMA_DeInit(DMA1_Channel1);												//将DMA寄存器复位成刚上电的样子
    21.
    22. 	DMA_StructInit.DMA_MemoryBaseAddr     =	(uint32_t)&ADC_conversionValue;	//存储器地址
    23. 	DMA_StructInit.DMA_PeripheralBaseAddr =	(uint32_t)(&(ADC_x->DR));		//外设地址
    24. 	DMA_StructInit.DMA_DIR				  = DMA_DIR_PeripheralSRC;			//传输方向
    25.
    26. 	DMA_StructInit.DMA_BufferSize         =	1;								//传输数目
    27. 	DMA_StructInit.DMA_PeripheralDataSize =	DMA_PeripheralDataSize_HalfWord;//外设数据宽度，数据寄存器只用到低16位
    28. 	DMA_StructInit.DMA_MemoryDataSize	  = DMA_MemoryDataSize_HalfWord;	//存储器数据宽度，数据寄存器只用到低16位
    29. 	DMA_StructInit.DMA_PeripheralInc 	  =	DMA_PeripheralInc_Disable;		//外设地址是否递增
    30. 	DMA_StructInit.DMA_MemoryInc		  = DMA_MemoryInc_Disable;			//存储器地址是否递增
    31.
    32. 	DMA_StructInit.DMA_Mode				  =	DMA_Mode_Circular;				//模式选择（现在时循环模式）
    33. 	DMA_StructInit.DMA_Priority			  =	DMA_Priority_High;				//通道优先级
    34. 	DMA_StructInit.DMA_M2M  			  = DMA_M2M_Disable;				//存储器到存储器模式
    35.
    36. 	DMA_Init( DMA1_Channel1, &DMA_StructInit);
    37. 	DMA_Cmd(DMA1_Channel1, ENABLE);
    38.
    39. 	/*---------------------ADC------------------------------------*/
    40. 	ADCx_RCC_Clock_Cmd(ADCx_Periph, ENABLE);
    41. 	ADC_StructInit.ADC_Mode					= ADC_Mode_Independent; 	//设置独立模式（因为只有一个ADC通道）
    42. 	ADC_StructInit.ADC_ScanConvMode			= DISABLE;					//配置是否扫描（用在多通道）
    43. 	ADC_StructInit.ADC_ContinuousConvMode	= ENABLE;					//配置是否要连续转换
    44. 	ADC_StructInit.ADC_DataAlign			= ADC_DataAlign_Right;		//配置数据的对齐模式
    45. 	ADC_StructInit.ADC_NbrOfChannel			= 1;						//配置要转换通道的数目
    46. 	ADC_StructInit.ADC_ExternalTrigConv     = ADC_ExternalTrigConv_None;//配置触发模式（这里是软件触发，外部触发是有定时器或者GPIO才会使用）
    47. 	ADC_Init(ADC_x, &ADC_StructInit);
    48.
    49. 	RCC_ADCCLKConfig(RCC_PCLK2_Div8);											//时钟配置72/8=9M
    50. 	ADC_RegularChannelConfig(ADC_x, ADCx_Channel, 1, ADC_SampleTime_55Cycles5);	//规则通道的配置，第三个参数是配置第几次转换，第四个参数是配置采样周期
    51.
    52. 	ADC_Cmd(ADC_x, ENABLE);														//使能ADC中断
    53.
    54. 	ADC_StartCalibration(ADC_x);												//开始校准ADC
    55. 	while(ADC_GetCalibrationStatus(ADC_x));										//等待校准完成
    56.
    57. 	ADC_SoftwareStartConvCmd(ADC_x, ENABLE);									//软件触发使能（开始工作）
    58. 	//使能DMA ADC
    59. 	ADC_DMACmd(ADC_x, ENABLE);
    60.
    61. }
    62.
    63.
    64. void ADCx_Init(void)
    65. {
    66. 	ACDx_GPIO_Config();
    67. 	Config_ADC_Init();
    68. }
    69.
    70.
    71.
    72.
    73. extern uint16_t ADC_conversionValue;
    74. int  main()
    75. {
    76. 	float conversionValue = 0;
    77.
    78. 	initSysTick();
    79. 	usart_init();
    80. 	ADCx_Init();
    81.
    82.     while(1)
    83. 	{
    84. 		conversionValue = (float)ADC_conversionValue/4096*3.3;
    85. 		printf("hex %04x\r\n",ADC_conversionValue);
    86. 		printf("conversionValue %f\r\n",conversionValue);
    87. 		ms_delay(2000);
    88.
    89. 	}
    90.
    91.
    92. }

    2、ADC单通道中断读取

    1. #ifndef ADC_H
    2. #define ADC_H
    3. #include "stm32f10x.h"
    4. static void ACDx_GPIO_Config(void);
    5. static void Config_ADC_Init(void);
    6. static void ADCx_NVIC_Config(void);
    7. void ADCx_Init(void);
    8.
    9. //ADC引脚配置的宏
    10. #define ADCx_PIN 					GPIO_Pin_1
    11. #define ADCx_PIN_PORT  				GPIOA
    12. #define ADCx_PIN_Periph 			RCC_APB2Periph_GPIOA
    13. #define ADCx_PIN_RCC_Clock_Cmd 		RCC_APB2PeriphClockCmd
    14.
    15. //ADC配置的宏
    16. #define ADCx_Periph 				RCC_APB2Periph_ADC2
    17. #define ADCx_RCC_Clock_Cmd 			RCC_APB2PeriphClockCmd
    18. #define ADC_x        				ADC2
    19. #define ADCx_Channel				ADC_Channel_1
    20.
    21.
    22. #define ADCx_IRQHandler				ADC1_2_IRQHandler
    23. #endif
    24.
    25.
    26. #include "adc.h"
    27.
    28. static void ACDx_GPIO_Config(void)
    29. {
    30. 	GPIO_InitTypeDef ADC_GPIO_StructInit;
    31. 	ADCx_PIN_RCC_Clock_Cmd(ADCx_PIN_Periph,ENABLE);
    32.
    33. 	ADC_GPIO_StructInit.GPIO_Mode 	= GPIO_Mode_AIN;   //必须是模拟输入
    34. 	ADC_GPIO_StructInit.GPIO_Pin	= ADCx_PIN;
    35. 	GPIO_Init(ADCx_PIN_PORT, &ADC_GPIO_StructInit);
    36. }
    37.
    38. static void Config_ADC_Init(void)
    39. {
    40. 	ADC_InitTypeDef ADC_StructInit;
    41. 	ADCx_RCC_Clock_Cmd(ADCx_Periph, ENABLE);
    42.
    43.
    44. 	ADC_StructInit.ADC_Mode					= ADC_Mode_Independent; 	//设置独立模式（因为只有一个ADC通道）
    45. 	ADC_StructInit.ADC_ScanConvMode			= DISABLE;					//配置是否扫描（用在多通道）
    46. 	ADC_StructInit.ADC_ContinuousConvMode	= ENABLE;					//配置是否要连续转换
    47. 	ADC_StructInit.ADC_DataAlign			= ADC_DataAlign_Right;		//配置数据的对齐模式
    48. 	ADC_StructInit.ADC_NbrOfChannel			= 1;						//配置要转换通道的数目
    49. 	ADC_StructInit.ADC_ExternalTrigConv     = ADC_ExternalTrigConv_None;//配置触发模式（这里是软件触发，外部触发是有定时器或者输入引脚触发才会使用）
    50. 	ADC_Init(ADC_x, &ADC_StructInit);
    51.
    52. 	RCC_ADCCLKConfig(RCC_PCLK2_Div8);											//时钟配置72/8=9M
    53. 	ADC_RegularChannelConfig(ADC_x, ADCx_Channel, 1, ADC_SampleTime_55Cycles5);	//规则通道的配置，第三个参数是配置第几个转换换通道，第四个参数是配置采样周期，第二个参数是第几个通道（例：A0是通道1）
    54. 	ADC_ITConfig(ADC_x, ADC_IT_EOC, ENABLE);									//配置成规则通道中断
    55. 	ADC_Cmd(ADC_x, ENABLE);														//使能ADC中断
    56.
    57. 	ADC_StartCalibration(ADC_x);												//开始校准ADC
    58. 	while(ADC_GetCalibrationStatus(ADC_x));										//等待校准完成
    59.
    60.
    61. 	ADC_SoftwareStartConvCmd(ADC_x, ENABLE);									//软件触发使能（开始工作）
    62.
    63. }
    64.
    65. static void ADCx_NVIC_Config(void)
    66. {
    67. 	NVIC_InitTypeDef ADCx_NVIC_StructInit;
    68.
    69. 	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
    70. 	ADCx_NVIC_StructInit.NVIC_IRQChannel					= ADC1_2_IRQn;
    71. 	ADCx_NVIC_StructInit.NVIC_IRQChannelCmd					= ENABLE;
    72. 	ADCx_NVIC_StructInit.NVIC_IRQChannelPreemptionPriority  = 1;
    73. 	ADCx_NVIC_StructInit.NVIC_IRQChannelSubPriority			= 1;
    74. 	NVIC_Init(&ADCx_NVIC_StructInit);
    75. }
    76.
    77. void ADCx_Init(void)
    78. {
    79. 	ACDx_GPIO_Config();
    80. 	Config_ADC_Init();
    81. 	ADCx_NVIC_Config();
    82. }
    83.
    84.
    85.
    86. extern uint32_t ADC_Conversion_value;
    87. int  main()
    88. {
    89.
    90. 	float  ADC_Value = 0;
    91. 	initSysTick();
    92. 	usart_init();
    93. 	ADCx_Init();
    94.     while(1)
    95. 	{
    96. 		ADC_Value = (float)ADC_Conversion_value/4096*3.3;
    97. 		printf("adc_float=%fv\r\n",ADC_Value);
    98. 		printf("adc_Hex=%04x\r\n",ADC_Conversion_value);
    99. 		ms_delay(2000);
    100.
    101. 	}
    102.
    103.
    104. }
    105.
    106.
    107.
    108. void ADCx_IRQHandler(void)
    109. {
    110. 	if(ADC_GetITStatus(ADC_x, ADC_IT_EOC) == SET)
    111. 	{
    112. 		ADC_Conversion_value = ADC_GetConversionValue(ADC_x);//读取转换的数值
    113. 	}
    114. 	ADC_ClearITPendingBit(ADC_x, ADC_IT_EOC);
    115. }

    3、ADC多通道DMA读取

    1. #ifndef ADC_H
    2. #define ADC_H
    3. #include "stm32f10x.h"
    4. static void ACDx_GPIO_Config(void);
    5. static void Config_ADC_Init(void);
    6. void ADCx_Init(void);
    7.
    8. //ADC引脚配置的宏
    9. #define ADCx_PIN 					GPIO_Pin_1
    10. #define ADCx_PIN_PORT  				GPIOA
    11. #define ADCx_PIN_Periph 			RCC_APB2Periph_GPIOA
    12. #define ADCx_PIN_RCC_Clock_Cmd 		RCC_APB2PeriphClockCmd
    13.
    14. //ADC配置的宏
    15. #define ADCx_Periph 				RCC_APB2Periph_ADC1
    16. #define ADCx_RCC_Clock_Cmd 			RCC_APB2PeriphClockCmd
    17. #define ADC_x        				ADC1
    18. #define ADCx_Channel				ADC_Channel_1
    19.
    20. #define len							3
    21.
    22. #endif
    23.
    24.
    25. #include "adc.h"
    26. uint16_t ADC_conversionValue[len];//单ADC模式时，数据寄存器只用到低16位（用来存放 ADC发过来的数据）
    27. static void ACDx_GPIO_Config(void)
    28. {
    29. 	GPIO_InitTypeDef ADC_GPIO_StructInit;
    30. 	ADCx_PIN_RCC_Clock_Cmd(ADCx_PIN_Periph,ENABLE);
    31.
    32. 	ADC_GPIO_StructInit.GPIO_Mode 	= GPIO_Mode_AIN;   //必须是模拟输入
    33. 	ADC_GPIO_StructInit.GPIO_Pin	= GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
    34. 	GPIO_Init(ADCx_PIN_PORT, &ADC_GPIO_StructInit);
    35. }
    36.
    37. static void Config_ADC_Init(void)
    38. {
    39. 	ADC_InitTypeDef ADC_StructInit;
    40. 	DMA_InitTypeDef DMA_StructInit;
    41.
    42. 	/*--------------------------DMA-----------------------------------------*/
    43. 	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);						//打开时钟
    44. 	DMA_DeInit(DMA1_Channel1);												//将DMA寄存器复位成刚上电的样子
    45.
    46. 	DMA_StructInit.DMA_MemoryBaseAddr     =	(uint32_t)ADC_conversionValue;	//存储器地址
    47. 	DMA_StructInit.DMA_PeripheralBaseAddr =	(uint32_t)(&(ADC_x->DR));		//外设地址
    48. 	DMA_StructInit.DMA_DIR				  = DMA_DIR_PeripheralSRC;			//传输方向
    49.
    50.
    51. 	DMA_StructInit.DMA_BufferSize         =	len;							//传输数目(缓冲区大小，应该等于数据目的地的大小)
    52. 	// 外设数据大小为半字，即两个字节
    53. 	DMA_StructInit.DMA_PeripheralDataSize =	DMA_PeripheralDataSize_HalfWord;//外设数据宽度，数据寄存器只用到低16位
    54. 	// 内存数据大小也为半字，跟外设数据大小相同
    55. 	DMA_StructInit.DMA_MemoryDataSize	  = DMA_MemoryDataSize_HalfWord;	//存储器数据宽度，数据寄存器只用到低16位
    56. 	DMA_StructInit.DMA_PeripheralInc 	  =	DMA_PeripheralInc_Disable;		//外设地址是否递增
    57. 	DMA_StructInit.DMA_MemoryInc		  = DMA_MemoryInc_Enable;			//存储器地址是否递增
    58.
    59. 	DMA_StructInit.DMA_Mode				  =	DMA_Mode_Circular;				//模式选择（现在时循环模式）
    60. 	DMA_StructInit.DMA_Priority			  =	DMA_Priority_High;				//通道优先级
    61. 	DMA_StructInit.DMA_M2M  			  = DMA_M2M_Disable;				//存储器到存储器模式
    62.
    63. 	DMA_Init( DMA1_Channel1, &DMA_StructInit);
    64. 	DMA_Cmd(DMA1_Channel1, ENABLE);
    65.
    66. 	/*---------------------ADC------------------------------------*/
    67. 	ADCx_RCC_Clock_Cmd(ADCx_Periph, ENABLE);
    68. 	ADC_StructInit.ADC_Mode					= ADC_Mode_Independent; 	//设置独立模式（因为只有一个ADC）
    69. 	ADC_StructInit.ADC_ScanConvMode			= ENABLE;					//配置是否扫描（用在多通道）
    70. 	ADC_StructInit.ADC_ContinuousConvMode	= ENABLE;					//配置是否要连续转换
    71. 	ADC_StructInit.ADC_DataAlign			= ADC_DataAlign_Right;		//配置数据的对齐模式
    72. 	ADC_StructInit.ADC_NbrOfChannel			= len;						//配置要转换通道的数目
    73. 	ADC_StructInit.ADC_ExternalTrigConv     = ADC_ExternalTrigConv_None;//配置触发模式（这里是软件触发，外部触发是有定时器或者输入引脚触发才会使用）
    74. 	ADC_Init(ADC_x, &ADC_StructInit);
    75.
    76. 	RCC_ADCCLKConfig(RCC_PCLK2_Div8);												//时钟配置72/8=9M
    77. 	ADC_RegularChannelConfig(ADC_x, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);	//规则通道的配置，第三个参数是配置第几次转换，第四个参数是配置采样周期
    78. 	ADC_RegularChannelConfig(ADC_x, ADC_Channel_2, 2, ADC_SampleTime_55Cycles5);
    79. 	ADC_RegularChannelConfig(ADC_x, ADC_Channel_3, 3, ADC_SampleTime_55Cycles5);
    80.
    81. 	ADC_Cmd(ADC_x, ENABLE);														//使能ADC中断
    82.
    83. 	// 初始化ADC 校准寄存器
    84. 	ADC_ResetCalibration(ADC_x);
    85. 	// 等待校准寄存器初始化完成
    86. 	while(ADC_GetResetCalibrationStatus(ADC_x));
    87.
    88. 	ADC_StartCalibration(ADC_x);												//开始校准ADC
    89. 	while(ADC_GetCalibrationStatus(ADC_x));										//等待校准完成
    90.
    91. 	ADC_SoftwareStartConvCmd(ADC_x, ENABLE);									//软件触发使能（开始工作）
    92.
    93. 	//使能DMA ADC请求
    94. 	ADC_DMACmd(ADC_x, ENABLE);
    95.
    96. }
    97.
    98.
    99. void ADCx_Init(void)
    100. {
    101. 	ACDx_GPIO_Config();
    102. 	Config_ADC_Init();
    103. }
    104.
    105. // 局部变量，用于保存转换计算后的电压值
    106. float ADC_ConvertedValueLocal[len];
    107. int  main()
    108. {
    109. 	float conversionValue = 0;
    110.
    111. 	initSysTick();
    112. 	usart_init();
    113. 	ADCx_Init();
    114.
    115. 	printf("\r\n ----这是一个ADC多通道采集实验----\r\n");
    116.
    117.     while(1)
    118. 	{
    119. 		ADC_ConvertedValueLocal[0] =(float) ADC_conversionValue[0]/4096*3.3;
    120. 		ADC_ConvertedValueLocal[1] =(float) ADC_conversionValue[1]/4096*3.3;
    121. 		ADC_ConvertedValueLocal[2] =(float) ADC_conversionValue[2]/4096*3.3;
    122.
    123. 		printf("\r\n CH0 value = %f V \r\n",ADC_ConvertedValueLocal[0]);
    124. 		printf("\r\n CH1 value = %f V \r\n",ADC_ConvertedValueLocal[1]);
    125. 		printf("\r\n CH2 value = %f V \r\n",ADC_ConvertedValueLocal[2]);
    126.
    127. 		ms_delay(2000);
    128.
    129. 	}
    130.
    131.
    132. }

    4、双ADC_DMA读取_同步规则

    *此模式在 规则通道组 上执行。外部触发来自 ADC1 的规则组多路开关 ( 由 ADC1_CR2 寄存器的
    EXTSEL[2:0] 选择 ) ， 它同时给 ADC2 提供同步触发。
    *不要在2个ADC上转换相同的通道((两个ADC在同一个通道上的采样时间不能重善)。
    * 在 ADC1 或 ADC2 的转换结束时：产生一个32位DMA传输请求(如果设置了DMA位)，32位的ADC1_DR寄存器内容传输到SRAM中，它 上半个字包含ADC2的转换数据， 低半个字包含ADC1的转换数据。
    * 当所有 ADC1/ADC2 规则通道都被转换完时，产生 EOC 中断 ( 若任一 ADC 接口开放了中断 ) 。
    1. #ifndef ADC_H
    2. #define ADC_H
    3. #include "stm32f10x.h"
    4. static void ACDx_GPIO_Config(void);
    5. static void Config_ADC_Init(void);
    6. void ADCx_Init(void);
    7.
    8. //ADC引脚配置的宏
    9. #define ADCx_PIN 					GPIO_Pin_1
    10. #define ADCx_PIN_PORT  				GPIOA
    11. #define ADCx_PIN_Periph 			RCC_APB2Periph_GPIOA
    12. #define ADCx_PIN_RCC_Clock_Cmd 		RCC_APB2PeriphClockCmd
    13.
    14. //ADC配置的宏
    15. #define ADCx_Periph 				RCC_APB2Periph_ADC1
    16. #define ADCx_RCC_Clock_Cmd 			RCC_APB2PeriphClockCmd
    17. #define ADC_x        				ADC1
    18. #define ADCx_Channel				ADC_Channel_1
    19.
    20. #define len							1
    21.
    22. #endif
    23.
    24.
    25.
    26. #include "adc.h"
    27. uint32_t ADC_conversionValue[len];//单ADC模式时，数据寄存器只用到低16位（用来存放 ADC发过来的数据）
    28. static void ACDx_GPIO_Config(void)
    29. {
    30. 	GPIO_InitTypeDef ADC_GPIO_StructInit;
    31. 	ADCx_PIN_RCC_Clock_Cmd(ADCx_PIN_Periph,ENABLE);
    32.
    33. 	ADC_GPIO_StructInit.GPIO_Mode 	= GPIO_Mode_AIN;   //必须是模拟输入
    34. 	ADC_GPIO_StructInit.GPIO_Pin	= GPIO_Pin_1 | GPIO_Pin_2 ;
    35. 	GPIO_Init(ADCx_PIN_PORT, &ADC_GPIO_StructInit);
    36. }
    37.
    38. static void Config_ADC_Init(void)
    39. {
    40. 	ADC_InitTypeDef ADC_StructInit;
    41. 	DMA_InitTypeDef DMA_StructInit;
    42.
    43. 	/*--------------------------DMA-----------------------------------------*/
    44. 	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);						//打开时钟
    45.
    46. 	DMA_DeInit(DMA1_Channel1);												//将DMA寄存器复位成刚上电的样子
    47. 	DMA_StructInit.DMA_MemoryBaseAddr     =	(uint32_t)ADC_conversionValue;	//存储器地址
    48. 	DMA_StructInit.DMA_PeripheralBaseAddr =	(uint32_t)(&(ADC_x->DR));		//外设地址
    49. 	DMA_StructInit.DMA_DIR				  = DMA_DIR_PeripheralSRC;			//传输方向
    50.
    51.
    52. 	DMA_StructInit.DMA_BufferSize         =	len;							//传输数目(缓冲区大小，应该等于数据目的地的大小)
    53. 	// 外设数据大小为半字，即两个字节
    54. 	DMA_StructInit.DMA_PeripheralDataSize =	DMA_PeripheralDataSize_Word;	//外设数据宽度(32位)
    55. 	// 内存数据大小也为半字，跟外设数据大小相同
    56. 	DMA_StructInit.DMA_MemoryDataSize	  = DMA_MemoryDataSize_Word;		//存储器数据宽度(32位)
    57. 	DMA_StructInit.DMA_PeripheralInc 	  =	DMA_PeripheralInc_Disable;		//外设地址是否递增
    58. 	DMA_StructInit.DMA_MemoryInc		  = DMA_MemoryInc_Enable;			//存储器地址是否递增
    59.
    60. 	DMA_StructInit.DMA_Mode				  =	DMA_Mode_Circular;				//模式选择（现在时循环模式）
    61. 	DMA_StructInit.DMA_Priority			  =	DMA_Priority_High;				//通道优先级
    62. 	DMA_StructInit.DMA_M2M  			  = DMA_M2M_Disable;				//存储器到存储器模式
    63.
    64. 	DMA_Init( DMA1_Channel1, &DMA_StructInit);
    65. 	DMA_Cmd(DMA1_Channel1, ENABLE);
    66.
    67. 	/*---------------------ADC1------------------------------------*/
    68. 	ADCx_RCC_Clock_Cmd(ADCx_Periph, ENABLE);
    69. 	ADC_StructInit.ADC_Mode					= ADC_Mode_RegSimult; 		//设置成规则同步模式（因为有两个ADC）
    70. 	ADC_StructInit.ADC_ScanConvMode			= ENABLE;					//配置是否扫描（用在多通道）
    71. 	ADC_StructInit.ADC_ContinuousConvMode	= ENABLE;					//配置是否要连续转换
    72. 	ADC_StructInit.ADC_DataAlign			= ADC_DataAlign_Right;		//配置数据的对齐模式
    73. 	ADC_StructInit.ADC_NbrOfChannel			= len;						//配置要转换通道的数目
    74. 	ADC_StructInit.ADC_ExternalTrigConv     = ADC_ExternalTrigConv_None;//配置触发模式（这里是软件触发，外部触发是有定时器或者输入引脚触发才会使用）
    75. 	ADC_Init(ADC_x, &ADC_StructInit);
    76. 	RCC_ADCCLKConfig(RCC_PCLK2_Div8);											//时钟配置72/8=9M
    77. 	ADC_Cmd(ADC_x, ENABLE);														//使能ADC中断
    78. 	ADC_RegularChannelConfig(ADC_x, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);//设置通道1（PA1）
    79. 		//使能DMA ADC请求
    80. 	ADC_DMACmd(ADC_x, ENABLE);
    81.
    82. 	/*--------------------ADC2-------------------------------------*/
    83. 	ADCx_RCC_Clock_Cmd(RCC_APB2Periph_ADC2, ENABLE);
    84. 	ADC_StructInit.ADC_Mode					= ADC_Mode_RegSimult; 		//设置成规则同步模式（因为有两个ADC）
    85. 	ADC_StructInit.ADC_ScanConvMode			= ENABLE;					//配置是否扫描（用在多通道）
    86. 	ADC_StructInit.ADC_ContinuousConvMode	= ENABLE;					//配置是否要连续转换
    87. 	ADC_StructInit.ADC_DataAlign			= ADC_DataAlign_Right;		//配置数据的对齐模式
    88. 	ADC_StructInit.ADC_NbrOfChannel			= len;						//配置要转换通道的数目
    89. 	ADC_StructInit.ADC_ExternalTrigConv     = ADC_ExternalTrigConv_None;//配置触发模式（这里是软件触发，外部触发是有定时器或者GPIO才会使用）
    90. //	RCC_ADCCLKConfig(RCC_PCLK2_Div8);											//时钟配置72/8=9M
    91. 	ADC_Init(ADC2, &ADC_StructInit);
    92. 	ADC_Cmd(ADC2, ENABLE);														//使能ADC中断
    93. 	ADC_RegularChannelConfig(ADC2, ADC_Channel_2, 1, ADC_SampleTime_55Cycles5);//设置通道2（PA2）
    94. 		/* 使能ADCx_2的外部触发转换 */
    95.     ADC_ExternalTrigConvCmd(ADC2, ENABLE);
    96.
    97.
    98. 	// 初始化ADC1 校准寄存器
    99. 	ADC_ResetCalibration(ADC_x);
    100. 	// 等待校准寄存器初始化完成
    101. 	while(ADC_GetResetCalibrationStatus(ADC_x));
    102.
    103. 	ADC_StartCalibration(ADC_x);												//开始校准ADC
    104. 	while(ADC_GetCalibrationStatus(ADC_x));										//等待校准完成
    105.
    106.
    107. 		// 初始化ADC2 校准寄存器
    108. 	ADC_ResetCalibration(ADC2);
    109. 	// 等待校准寄存器初始化完成
    110. 	while(ADC_GetResetCalibrationStatus(ADC2));
    111.
    112. 	ADC_StartCalibration(ADC2);												//开始校准ADC
    113. 	while(ADC_GetCalibrationStatus(ADC2));										//等待校准完成
    114.
    115. 	ADC_SoftwareStartConvCmd(ADC_x, ENABLE);									//软件触发使能（开始工作）
    116.
    117.
    118. }
    119.
    120.
    121. void ADCx_Init(void)
    122. {
    123. 	ACDx_GPIO_Config();
    124. 	Config_ADC_Init();
    125. }
    126.
    127.
    128.
    129. extern uint32_t ADC_conversionValue[len];//单ADC模式时，数据寄存器只用到低16位（用来存放 ADC发过来的数据）
    130. // 局部变量，用于保存转换计算后的电压值
    131. float ADC_ConvertedValueLocal[len*2];
    132. int  main()
    133. {
    134.
    135. 	uint16_t temp0=0 ,temp1=0;
    136. 	initSysTick();
    137. 	usart_init();
    138. 	ADCx_Init();
    139.
    140. 	printf("\r\n ----这是一个双ADC规则同步采集实验----\r\n");
    141.
    142.     while(1)
    143. 	{
    144.     // 取出ADC1数据寄存器的高16位，这个是ADC2的转换数据
    145. 		temp0 = (ADC_conversionValue[0]&0XFFFF0000) >> 16;//取高16位（ADC2的数据）
    146. 		// 取出ADC1数据寄存器的低16位，这个是ADC1的转换数据
    147. 		temp1 = (ADC_conversionValue[0]&0XFFFF);		  //取低16位（ADC1的数据）
    148.
    149. 		ADC_ConvertedValueLocal[0] =(float) temp0/4096*3.3;
    150. 		ADC_ConvertedValueLocal[1] =(float) temp1/4096*3.3;
    151.
    152. 		printf("\r\n ADC1 value = %f V \r\n",
    153. 		        ADC_ConvertedValueLocal[1]);
    154. 		printf("\r\n ADC2 value = %f V \r\n",
    155. 		        ADC_ConvertedValueLocal[0]);
    156.
    157. 		ms_delay(2000);
    158.
    159. 	}
    160.
    161.
    162. }

    PS：

    *多路ADC模式的时候 ,要配置外部触发转换，单路ADC只需要配置软件触发转换

    *多路ADC模式的时候，ADC1，ADC2一起使用，例如设置规则同步的时候，通道的数目要一致，ADC1有两个通道，ADC2也需要有两个通道

    *

    五、触发源

     *ADC 的触发转换有两种方法：分别是通过软件或外部事件(也就是硬件)触发转换。

     *软件触发转换的方法。方法是：通过写 ADC_CR2 寄存器的 ADON 这个位来控制，写 1 就开始转换，写 0 就停止转换，这个控制 ADC 转换的方式非常简单。

    *外部事件触发转换的方法，有定时器和输入引脚触发等等

    六、校准

    *ADC有一个内置自校准模式。校准可大幅减小因内部电容器组的变化而造成的准精度误差。校准期间，在每个电容器上都会计算出一个误差修正码(数字值)，这个码用于消除在随后的转换中每个电容器上产生的误差

    *建议在每次上电后执行一次校准

    *启动校准前， ADC必须处于关电状态超过至少两个ADC时钟周期

    七、DMA请求

    *因为规则通道转换的值储存在一个仅有的数据寄存器中，所以当转换多个规则通道时需要使用 DMA，这可以避免丢失已经存储在ADC_DR寄存器中的数据。

    *只有在规则通道的转换结束时才产生DMA请求，并将转换的数据从ADC_DR寄存器传输到用户 指定的目的地址。

    *只有ADC1和ADC3拥有DMA功能。由ADC2转化的数据可以通过双ADC模式，利用ADC1的DMA功能传输。(ADC2转换的数据要用DMA传输的时候，就可以用双ADC模式)。

    八、中断

    *规则和注入组转换结束时能产生中断，当模拟看门狗状态位被设置时也能产生中断。它们都有
    独立的中断使能位。

    *ADC1和ADC2的中断映射在同一个中断向量上，而ADC3的中断有自己的中断向量。

    * ADC_SR 寄存器中有 2 个其他标志，但是它们没有相关联的中断：

    九、数据对齐

    *ADC_CR2 寄存器中的 ALIGN 位选择转换后数据储存的对齐方式。数据可以左对齐或右对齐
    *
    注入组通道转换的数据值已经减去了在 ADC_JOFRx 寄存器中定义的偏移量，因此结果可以是一
    个负值。 SEXT 位是扩展的符号值。
    *对于规则组通道，不需减去偏移值，因此只有 12 个位有效。

  • 相关阅读:
    005. 组合总和 II
    电大搜题——学习的好机会
    【算法刷题日记之本手篇】微信红包与计算字符串的编辑距离
    Ubuntu18.04安装 ROS Melodic教程
    Android MQTT连接阿里云使用Json解析数据
    以爱情规律为例，浅谈三段式描述状态机
    Windows操作系统登录双因素认证解决方案 安当加密
    每秒10W次分词搜索，产品经理又提了一个需求！！！（收藏）
    Docker-简介，安装，测试
    找不到d3dx9_43.dll如何修复？d3dx9_43.dll丢失的解决办法分享
  • 原文地址：https://blog.csdn.net/weixin_61921209/article/details/139247997
