一.系统环境
| 服务器版本 | docker软件版本 | Kubernetes(k8s)集群版本 | kube-bench版本 | CPU架构 |
|---|---|---|---|---|
| Ubuntu 18.04.5 LTS | Docker version 20.10.14 | v1.22.2 | 0.6.7 | x86_64 |
Kubernetes集群架构：k8scludes1作为master节点，k8scludes2，k8scludes3作为worker节点。
| 服务器 | 操作系统版本 | CPU架构 | 进程 | 功能描述 |
|---|---|---|---|---|
| k8scludes1/192.168.110.128 | Ubuntu 18.04.5 LTS | x86_64 | docker，kube-apiserver，etcd，kube-scheduler，kube-controller-manager，kubelet，kube-proxy，coredns，calico | k8s master节点 |
| k8scludes2/192.168.110.129 | Ubuntu 18.04.5 LTS | x86_64 | docker，kubelet，kube-proxy，calico | k8s worker节点 |
| k8scludes3/192.168.110.130 | Ubuntu 18.04.5 LTS | x86_64 | docker，kubelet，kube-proxy，calico | k8s worker节点 |
二.前言
在现代的应用程序开发中，使用HTTPS来保护数据传输的安全性变得越来越重要。而在Kubernetes集群中配置Ingress支持HTTPS访问，可以为我们的应用程序提供更高的安全性。
本文将介绍如何在Kubernetes集群中配置Ingress支持HTTPS访问，使用Let's Encrypt和cert-manager工具来自动颁发和更新权威证书。

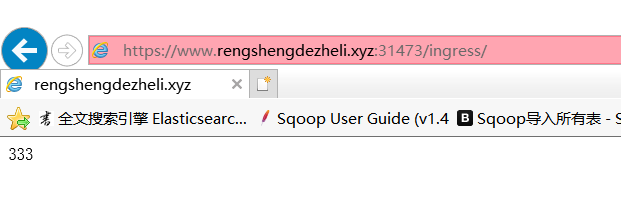

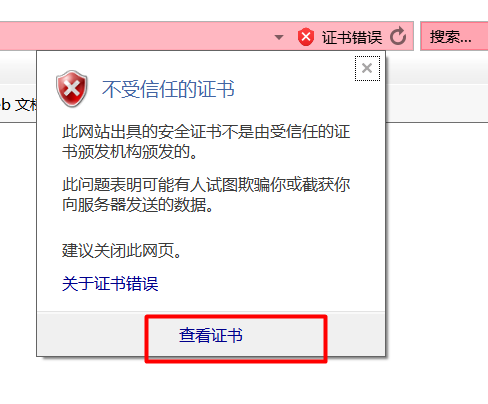

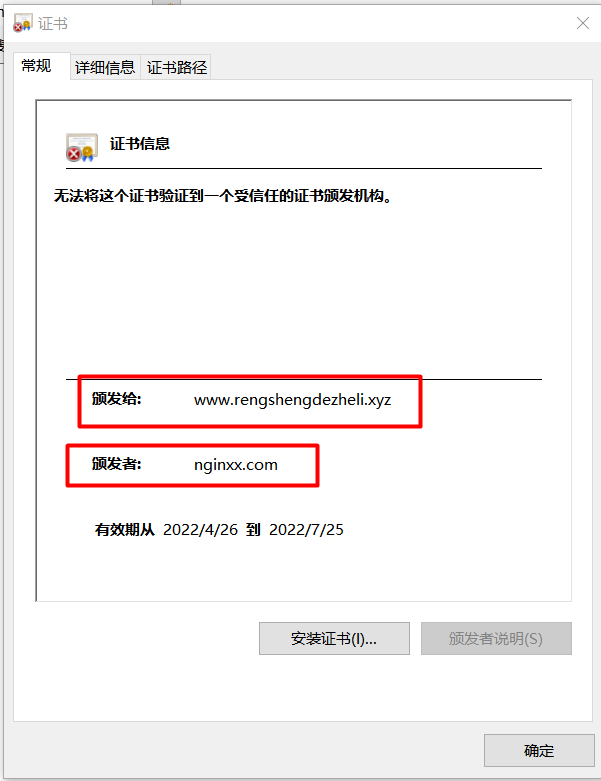

注意：上一篇博客《Kubernetes集群中配置Ingress支持HTTPS访问(一)：cfssl》里，使用cfssl工具生成了证书，实现了https访问，但是那个证书是我们自定义的，不是权威机构颁发的证书，在浏览器里https访问还是有警告，此次使用cert-manager向Let’s Encrypt机构申请的证书，是权威证书，在浏览器里https访问是不会有警告的。
在Kubernetes集群中配置Ingress支持HTTPS访问的前提是已经有一套可以正常运行的Kubernetes集群，关于Kubernetes(k8s)集群的安装部署，可以查看博客《Ubuntu 安装部署Kubernetes(k8s)集群》https://www.cnblogs.com/renshengdezheli/p/17632858.html。
三.Let's Encrypt和cert-manager简介

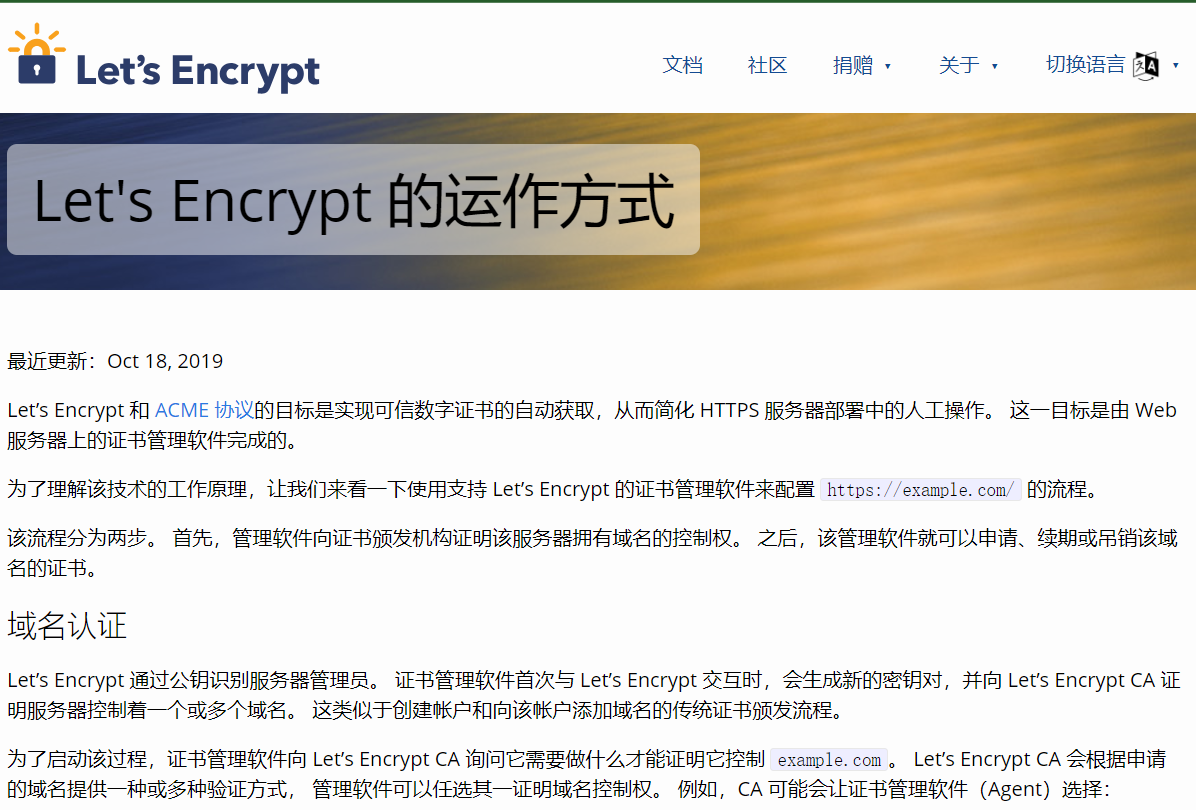

Let’s Encrypt 是一家免费、开放、自动化的证书颁发机构（CA），它提供了免费的SSL/TLS证书。Let's Encrypt的证书由ACME协议自动颁发和更新。letsencrypt官网为：https://letsencrypt.org/zh-cn/，Let's Encrypt 的运作方式可以查看文档：https://letsencrypt.org/zh-cn/how-it-works/。
cert-manager是一个用于管理证书生命周期的工具，它可以自动化证书的颁发和更新。它与Kubernetes紧密集成，可以轻松地在集群中部署和配置。cert-manager官网为：https://cert-manager.io/。
Let’s Encrypt 可以免费提供证书，不过证书只有90天有效期，过期之后需要重新申请，使用cert-manager工具可以自动向Let’s Encrypt机构申请证书和续约证书，两者结合使用事半功倍。
四.部署cert-manager
4.1 安装cert-manager
在博客《Kubernetes集群中配置Ingress支持HTTPS访问(一)：cfssl》里详细介绍了配置ingress对外发布服务的步骤，本文不再赘述。
cert-manager安装文档为：https://cert-manager.io/docs/installation/。
安装cert-manager之后，会建立CRD资源类型(自定义资源类型)，Kubernetes 1.7之后，提供了CRD（CustomResourceDefinitions）自定义资源的二次开发能力来扩展kubernetes API，通过此扩展可以向kubernetes API中增加新的资源类型，会比修改kubernetes apiserver的源代码或创建自定义的apiserver来的更加的简洁和容易。
查看crd资源。
root@k8scludes1:~# kubectl get crd -o wide
NAME CREATED AT
bgpconfigurations.crd.projectcalico.org 2022-04-16T18:41:13Z
bgppeers.crd.projectcalico.org 2022-04-16T18:41:13Z
blockaffinities.crd.projectcalico.org 2022-04-16T18:41:13Z
caliconodestatuses.crd.projectcalico.org 2022-04-16T18:41:13Z
clusterinformations.crd.projectcalico.org 2022-04-16T18:41:13Z
felixconfigurations.crd.projectcalico.org 2022-04-16T18:41:13Z
globalnetworkpolicies.crd.projectcalico.org 2022-04-16T18:41:13Z
globalnetworksets.crd.projectcalico.org 2022-04-16T18:41:13Z
hostendpoints.crd.projectcalico.org 2022-04-16T18:41:13Z
ipamblocks.crd.projectcalico.org 2022-04-16T18:41:13Z
ipamconfigs.crd.projectcalico.org 2022-04-16T18:41:13Z
ipamhandles.crd.projectcalico.org 2022-04-16T18:41:13Z
ippools.crd.projectcalico.org 2022-04-16T18:41:13Z
ipreservations.crd.projectcalico.org 2022-04-16T18:41:13Z
kubecontrollersconfigurations.crd.projectcalico.org 2022-04-16T18:41:13Z
networkpolicies.crd.projectcalico.org 2022-04-16T18:41:13Z
networksets.crd.projectcalico.org 2022-04-16T18:41:13Z
创建cert-manager目录存放文件。
root@k8scludes1:~# mkdir cert-manager
root@k8scludes1:~# cd cert-manager/
下载cert-manager的安装yaml文件。
root@k8scludes1:~# wget https://github.com/cert-manager/cert-manager/releases/download/v1.8.0/cert-manager.yaml
root@k8scludes1:~/cert-manager# ls
cert-manager.yaml
查看 cert-manager.yaml 所需的镜像。
root@k8scludes1:~/cert-manager# grep image cert-manager.yaml
image: "quay.io/jetstack/cert-manager-cainjector:v1.8.0"
imagePullPolicy: IfNotPresent
image: "quay.io/jetstack/cert-manager-controller:v1.8.0"
imagePullPolicy: IfNotPresent
image: "quay.io/jetstack/cert-manager-webhook:v1.8.0"
imagePullPolicy: IfNotPresent
在k8s的worker节点提前下载 cert-manager.yaml 所需的镜像。
root@k8scludes2:~# docker pull quay.io/jetstack/cert-manager-cainjector:v1.8.0
root@k8scludes2:~# docker pull quay.io/jetstack/cert-manager-controller:v1.8.0
root@k8scludes2:~# docker pull quay.io/jetstack/cert-manager-webhook:v1.8.0
root@k8scludes3:~# docker pull quay.io/jetstack/cert-manager-cainjector:v1.8.0
root@k8scludes3:~# docker pull quay.io/jetstack/cert-manager-controller:v1.8.0
root@k8scludes3:~# docker pull quay.io/jetstack/cert-manager-webhook:v1.8.0
查看下载好的镜像。
root@k8scludes2:~/cert-manager# docker images | grep cert-manager
quay.io/jetstack/cert-manager-webhook v1.8.0 5efca4d28ca6 2 weeks ago 45.4MB
quay.io/jetstack/cert-manager-cainjector v1.8.0 7c3e4d23dcd7 2 weeks ago 38.6MB
quay.io/jetstack/cert-manager-controller v1.8.0 2b8eb1ab5ff9 2 weeks ago 57.4MB
root@k8scludes3:~/cert-manager# docker images | grep cert-manager
quay.io/jetstack/cert-manager-webhook v1.8.0 5efca4d28ca6 2 weeks ago 45.4MB
quay.io/jetstack/cert-manager-cainjector v1.8.0 7c3e4d23dcd7 2 weeks ago 38.6MB
quay.io/jetstack/cert-manager-controller v1.8.0 2b8eb1ab5ff9 2 weeks ago 57.4MB
安装cert-manager。
root@k8scludes1:~/cert-manager# ls
cert-manager.yaml
root@k8scludes1:~/cert-manager# kubectl apply -f cert-manager.yaml
namespace/cert-manager created
customresourcedefinition.apiextensions.k8s.io/certificaterequests.cert-manager.io created
customresourcedefinition.apiextensions.k8s.io/certificates.cert-manager.io created
customresourcedefinition.apiextensions.k8s.io/challenges.acme.cert-manager.io created
......
deployment.apps/cert-manager-webhook created
mutatingwebhookconfiguration.admissionregistration.k8s.io/cert-manager-webhook created
validatingwebhookconfiguration.admissionregistration.k8s.io/cert-manager-webhook created
查看cert-manager命名空间里的所有资源。
root@k8scludes1:~/cert-manager# kubectl get all -n cert-manager -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
pod/cert-manager-b4d6fd99b-mndtp 1/1 Running 0 61s 10.244.1.96 k8scludes3 <none> <none>
pod/cert-manager-cainjector-74bfccdfdf-l6kh9 1/1 Running 0 61s 10.244.218.162 k8scludes2 <none> <none>
......
replicaset.apps/cert-manager-webhook-65b766b5f8 1 1 1 61s cert-manager quay.io/jetstack/cert-manager-webhook:v1.8.0 app.kubernetes.io/component=webhook,app.kubernetes.io/instance=cert-manager,app.kubernetes.io/name=webhook,pod-template-hash=65b766b5f8
可以看到crd是全局生效的，不受命名空间限制。
root@k8scludes1:~/cert-manager# kubectl get crd -o wide -n cert-manager
NAME CREATED AT
bgpconfigurations.crd.projectcalico.org 2022-04-16T18:41:13Z
bgppeers.crd.projectcalico.org 2022-04-16T18:41:13Z
blockaffinities.crd.projectcalico.org 2022-04-16T18:41:13Z
caliconodestatuses.crd.projectcalico.org 2022-04-16T18:41:13Z
certificaterequests.cert-manager.io 2022-04-24T17:07:46Z
certificates.cert-manager.io 2022-04-24T17:07:46Z
challenges.acme.cert-manager.io 2022-04-24T17:07:46Z
clusterinformations.crd.projectcalico.org 2022-04-16T18:41:13Z
clusterissuers.cert-manager.io 2022-04-24T17:07:46Z
felixconfigurations.crd.projectcalico.org 2022-04-16T18:41:13Z
globalnetworkpolicies.crd.projectcalico.org 2022-04-16T18:41:13Z
globalnetworksets.crd.projectcalico.org 2022-04-16T18:41:13Z
hostendpoints.crd.projectcalico.org 2022-04-16T18:41:13Z
ipamblocks.crd.projectcalico.org 2022-04-16T18:41:13Z
ipamconfigs.crd.projectcalico.org 2022-04-16T18:41:13Z
ipamhandles.crd.projectcalico.org 2022-04-16T18:41:13Z
ippools.crd.projectcalico.org 2022-04-16T18:41:13Z
ipreservations.crd.projectcalico.org 2022-04-16T18:41:13Z
issuers.cert-manager.io 2022-04-24T17:07:46Z
kubecontrollersconfigurations.crd.projectcalico.org 2022-04-16T18:41:13Z
networkpolicies.crd.projectcalico.org 2022-04-16T18:41:13Z
networksets.crd.projectcalico.org 2022-04-16T18:41:13Z
orders.acme.cert-manager.io 2022-04-24T17:07:46Z
查看和cert-manager相关的crd资源。
root@k8scludes1:~/cert-manager# kubectl get crd | grep cert
certificaterequests.cert-manager.io 2022-04-24T17:07:46Z
certificates.cert-manager.io 2022-04-24T17:07:46Z
challenges.acme.cert-manager.io 2022-04-24T17:07:46Z
clusterissuers.cert-manager.io 2022-04-24T17:07:46Z
issuers.cert-manager.io 2022-04-24T17:07:46Z
orders.acme.cert-manager.io 2022-04-24T17:07:46Z
4.2 创建clusterissuer
cert-manager会创建clusterissuer自定义资源，clusterissuer会向letsencrypt机构申请证书和续约证书。
用户向clusterissuer提出申请证书请求，clusterissuer向letsencrypt机构申请证书，letsencrypt机构进行审核，假如申请的域名为www.nginxx.com,letsencrypt，机构会审核www.nginxx.com这个站点是不是你的？审核的方式有：http01和dns01。
- 使用http01的审核方式：letsencrypt机构会登录到www.nginxx.com，看看能不能访问成功，访问成功就证明是你的网站，我们现在测试环境为内网环境，letsencrypt访问不了；
- 使用dns01的审核方式：如果www.nginxx.com是你的站点，你肯定有dns服务器的操控权，在DNS服务器上生成一个api token，letsencrypt会尝试使用这个api token往DNS服务器写入内容，如果能写入成功，则说明www.nginxx.com站点是你的，就会审核通过。本文使用dns01的方式。
现在还没有clusterissuer资源，clusterissuer是全局生效的，不受命名空间限制。
root@k8scludes1:~/cert-manager# kubectl get clusterissuer
No resources found
root@k8scludes1:~/cert-manager# kubectl get clusterissuer -n cert-manager
No resources found
创建Issuer和ClusterIssuer可以去官网找例子：https://cert-manager.io/docs/configuration/acme/dns01/。
letsencrypt审核域名的方式我们使用DNS01的方式，letsencrypt支持的DNS服务器有限，本次使用Cloudflare DNS服务器。
root@k8scludes1:~/cert-manager# cat clusterissuer.yaml
apiVersion: cert-manager.io/v1
kind: ClusterIssuer
metadata:
#ClusterIssuer的名字
name: letsencrypt-dns01
spec:
acme:
privateKeySecretRef:
name: letsencrypt-dns01
#ClusterIssuer去https://acme-v02.api.letsencrypt.org/directory申请证书
server: https://acme-v02.api.letsencrypt.org/directory
solvers:
- dns01:
cloudflare:
email: my-cloudflare-acc@example.com
apiTokenSecretRef:
key: api-token
name: cloudflare-api-token-secret
cert-manager配置cloudflare DNS的yaml文件可以查看官网示例：https://cert-manager.io/docs/configuration/acme/dns01/cloudflare/。
要使用Cloudflare DNS服务器，需要先注册一个Cloudflare账号，Cloudflare网址为：https://dash.cloudflare.com/login。
注册成功之后登录Cloudflare。
添加站点，但是域名没有注册，现在先去阿里云申请一个域名。
4.3 申请域名

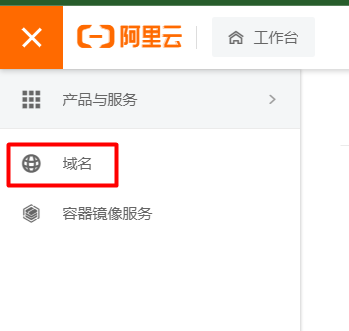

登录阿里云，工作台-->点击域名。
点击注册域名。
输入域名--->查域名，我申请的域名为rengshengdezheli。
选择一个便宜的域名，加入清单。
点击域名清单。
结算一下。
经过个人信息审核之后，域名申请下来了，我的域名为rengshengdezheli.xyz。
在域名列表查看域名信息。
此时域名申请成功了。
4.4 Cloudflare添加站点
使用新申请到的域名，到Cloudflare添加站点。
选择免费的计划，点击继续。
点击继续。
点击确定。
4.5 修改阿里云的名称服务器为cloudflare名称服务器
按照要求要把阿里云的名称服务器更改为cloudflare名称服务器。
去到阿里云网站，找到域名，域名列表，点击修改DNS。
点击修改DNS服务器。
把DNS服务器修改为cloudflare的DNS服务器，最后点击确定。
现在就修改好了。
返回cloudflare网站，检查名称服务器。
配置好之后会出现如下界面。
现在域名rengshengdezheli.xyz的DNS服务器就是cloudflare服务器了。
4.6 获取API Tokens
根据cert-manager官网的指引：https://cert-manager.io/docs/configuration/acme/dns01/cloudflare/，我们获取API Tokens。
回到Cloudflare网站，点击获取您的API令牌。
点击创建令牌。
创建自定义令牌，点击开始使用。
填写API令牌的名称，权限和区域资源按照cert-manager的要求设置，点击继续以显示摘要。
点击创建令牌。
此时API令牌就创建好了。
测试我们创建的令牌是否正常。"success":true表示我们创建的令牌正常了。
root@k8scludes1:~/cert-manager# curl -X GET "https://api.cloudflare.com/client/v4/user/tokens/verify" \
> -H "Authorization: Bearer LKA4oW_7lHqgD66UgbTK5cMYq_4JUQ7kirCGCRj4" \
> -H "Content-Type:application/json"
{"result":{"id":"8ee3954262ba4d0aeaa90c6fbe94af69","status":"active"},"success":true,"errors":[],"messages":[{"code":10000,"message":"This API Token is valid and active","type":null}]}root@k8scludes1:~/cert-manager#
letsencrypt通过我们创建的API令牌就可以往我们的cloudflare DNS服务器里写入内容，如果成功写入内容，则证明站点rengshengdezheli.xyz是我们的，则审核通过。
4.7 创建secret存储API token
现在需要把API令牌告诉letsencrypt，通过clusterissuer告诉letsencrypt我们的API令牌。
因为创建clusterissuer需要存着API token的secret，所以现在创建secret。
查看 cert-manager命名空间的secret。
root@k8scludes1:~/cert-manager# kubectl get secrets -n cert-manager
NAME TYPE DATA AGE
cert-manager-cainjector-token-ltxpd kubernetes.io/service-account-token 3 19h
cert-manager-token-k5s55 kubernetes.io/service-account-token 3 19h
cert-manager-webhook-ca Opaque 3 19h
cert-manager-webhook-token-x94pp kubernetes.io/service-account-token 3 19h
default-token-wl2sx kubernetes.io/service-account-token 3 19h
创建一个secret存储API令牌，secret的创建方法，官网也有例子。
apiVersion: v1
kind: Secret
metadata:
name: cloudflare-api-token-secret
type: Opaque
stringData:
api-token: >
本次使用命令行的方式创建secret，--from-literal指定键值对： api-token是键，LKA4oW_7lHqgD66UgbTK5cMYq_4JUQ7kirCGCRj4 就是我们创建的API令牌(API token )。
root@k8scludes1:~/cert-manager# kubectl create secret generic cloudflare-api-token-secret --from-literal=api-token=LKA4oW_7lHqgD66UgbTK5cMYq_4JUQ7kirCGCRj4 -n cert-manager
secret/cloudflare-api-token-secret created
查看创建的secrets。
root@k8scludes1:~/cert-manager# kubectl get secrets -n cert-manager
NAME TYPE DATA AGE
cert-manager-cainjector-token-ltxpd kubernetes.io/service-account-token 3 19h
cert-manager-token-k5s55 kubernetes.io/service-account-token 3 19h
cert-manager-webhook-ca Opaque 3 19h
cert-manager-webhook-token-x94pp kubernetes.io/service-account-token 3 19h
cloudflare-api-token-secret Opaque 1 116s
default-token-wl2sx kubernetes.io/service-account-token 3 19h
4.8 配置clusterissuer
存储API token的secret创建好了，就可以创建clusterissuer了。
root@k8scludes1:~/cert-manager# vim clusterissuer.yaml
root@k8scludes1:~/cert-manager# cat clusterissuer.yaml
apiVersion: cert-manager.io/v1
kind: ClusterIssuer
metadata:
#ClusterIssuer名字
name: letsencrypt-dns01
spec:
acme:
privateKeySecretRef:
name: letsencrypt-dns01
#ClusterIssuer去https://acme-v02.api.letsencrypt.org/directory申请证书
server: https://acme-v02.api.letsencrypt.org/directory
solvers:
- dns01:
cloudflare:
email: 5386225891@qq.com
#指定存储着API token的secret，secret的名字为cloudflare-api-token-secret，secret的key为api-token
apiTokenSecretRef:
key: api-token
name: cloudflare-api-token-secret
下面创建clusterissuer。
root@k8scludes1:~/cert-manager# kubectl apply -f clusterissuer.yaml
clusterissuer.cert-manager.io/letsencrypt-dns01 created
clusterissuer创建成功。
root@k8scludes1:~/cert-manager# kubectl get clusterissuers.cert-manager.io
NAME READY AGE
letsencrypt-dns01 True 29s
root@k8scludes1:~/cert-manager# kubectl get clusterissuers.cert-manager.io -o wide
NAME READY STATUS AGE
letsencrypt-dns01 True The ACME account was registered with the ACME server 33s
clusterissuers创建好之后，下面开始申请证书。
五.申请证书
查看现在是否有证书，现在没有证书。
root@k8scludes1:~/cert-manager# kubectl get certificate -o wide
No resources found in tls-ingress namespace.
编写申请证书的yaml文件。
root@k8scludes1:~/cert-manager# vim certificate.yaml
root@k8scludes1:~/cert-manager# cat certificate.yaml
apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
#cert-zheli-com是申请的证书名字
name: cert-zheli-com
spec:
dnsNames:
#www.rengshengdezheli.xyz表示申请的证书只给www.rengshengdezheli.xyz用
- www.rengshengdezheli.xyz
issuerRef:
kind: ClusterIssuer
#name: letsencrypt-dns01表示使用哪个ClusterIssuer申请证书
name: letsencrypt-dns01
#secretName: cert-zheli-com-tls表示申请到的证书放在哪个secret里面
secretName: cert-zheli-com-tls
现在申请证书。
root@k8scludes1:~/cert-manager# kubectl apply -f certificate.yaml
certificate.cert-manager.io/cert-zheli-com created
查看证书，有证书但是READY状态为False。
root@k8scludes1:~/cert-manager# kubectl get certificate -o wide
NAME READY SECRET ISSUER STATUS AGE
cert-zheli-com False cert-zheli-com-tls letsencrypt-dns01 Issuing certificate as Secret does not exist 26s
查看secret。
root@k8scludes1:~/cert-manager# kubectl get secrets -o wide
NAME TYPE DATA AGE
cert-zheli-com-btt2t Opaque 1 2m16s
default-token-mxb4r kubernetes.io/service-account-token 3 7d8h
test-tls-secret kubernetes.io/tls 2 3d8h
查看证书请求。
root@k8scludes1:~/cert-manager# kubectl get certificaterequests.cert-manager.io -o wide
NAME APPROVED DENIED READY ISSUER REQUESTOR STATUS AGE
cert-zheli-com-cbkt2 True True letsencrypt-dns01 system:serviceaccount:cert-manager:cert-manager Certificate fetched from issuer successfully 3m54s
查看challenges，challenges用来验证证书请求是否成功，当证书申请成功之后，challenges会消失，certificaterequests的READY状态变为True。
root@k8scludes1:~/cert-manager# kubectl get challenges.acme.cert-manager.io -o wide
No resources found in tls-ingress namespace.
现在cert-zheli-com证书申请成功，READY状态变为True。
root@k8scludes1:~/cert-manager# kubectl get certificate -o wide
NAME READY SECRET ISSUER STATUS AGE
cert-zheli-com True cert-zheli-com-tls letsencrypt-dns01 Certificate is up to date and has not expired 10m
secret由cert-zheli-com-btt2t变为cert-zheli-com-tls，现在证书就在cert-zheli-com-tls里面了。
root@k8scludes1:~/cert-manager# kubectl get secrets -o wide
NAME TYPE DATA AGE
cert-zheli-com-tls kubernetes.io/tls 2 11m
default-token-mxb4r kubernetes.io/service-account-token 3 7d8h
test-tls-secret kubernetes.io/tls 2 3d9h
六.配置ingress使用证书
删除存在的ingress规则。
root@k8scludes1:~/cert-manager# kubectl get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
my-ingress <none> www.nginxx.com 192.168.110.129 80, 443 30h
root@k8scludes1:~/cert-manager# kubectl delete ingress my-ingress
ingress.networking.k8s.io "my-ingress" deleted
root@k8scludes1:~/cert-manager# kubectl get ingress
No resources found in tls-ingress namespace.
修改ingress规则，- www.rengshengdezheli.xyz表示申请的证书只给www.rengshengdezheli.xyz这个域名用，secretName: cert-zheli-com-tls表示证书放在cert-zheli-com-tls这个secret里。
root@k8scludes1:~/cert-manager# vim ingress-rule.yaml
root@k8scludes1:~/cert-manager# cat ingress-rule.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: my-ingress
annotations:
kubernetes.io/ingress.class: "nginx"
spec:
tls:
- hosts:
- www.rengshengdezheli.xyz
secretName: cert-zheli-com-tls
rules:
- host: www.rengshengdezheli.xyz
http:
paths:
#访问网址目录
- path: /
pathType: Prefix
backend:
service:
name: nginx1svc
port:
number: 80
- path: /ingress
pathType: Prefix
backend:
service:
name: nginx3svc
port:
number: 80
- path: /n2
pathType: Prefix
backend:
service:
name: nginx2svc
port:
number: 80
应用ingress规则。
root@k8scludes1:~/cert-manager# kubectl apply -f ingress-rule.yaml
ingress.networking.k8s.io/my-ingress created
root@k8scludes1:~/cert-manager# kubectl get ingress -o wide
NAME CLASS HOSTS ADDRESS PORTS AGE
my-ingress <none> www.rengshengdezheli.xyz 80, 443 9s
查看svc，443端口映射为31473了。
root@k8scludes1:~/cert-manager# kubectl get svc -o wide -n ingress-nginx
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE SELECTOR
ingress-nginx-controller NodePort 10.98.61.146 <none> 80:31853/TCP,443:31473/TCP 5d7h app.kubernetes.io/component=controller,app.kubernetes.io/instance=ingress-nginx,app.kubernetes.io/name=ingress-nginx
ingress-nginx-controller-admission ClusterIP 10.102.212.60 <none> 443/TCP 5d7h app.kubernetes.io/component=controller,app.kubernetes.io/instance=ingress-nginx,app.kubernetes.io/name=ingress-nginx
七.客户端访问ingress服务
7.1 Windows客户端访问ingress服务
证书申请下来之后，使用Windows客户端访问ingress服务。
注意：C:/Windows/System32/drivers/etc/HOSTS里的IP域名映射也要修改。内容修改如下，192.168.110.129是ingress-nginx-controller所在的机器IP。
192.168.110.129 www.rengshengdezheli.xyz
浏览器访问https://www.rengshengdezheli.xyz:31473/，可以发现现在浏览器访问https://www.rengshengdezheli.xyz:31473/没有警告了。

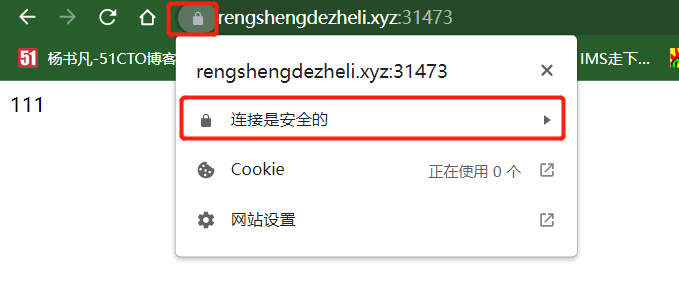

查看证书，显示连接是安全的。
点击查看证书信息。
可以看到详细的证书信息。
7.2 Linux客户端访问ingress服务
下面使用Linux客户端访问ingress服务，可以看到证书颁发机构：issuer: CN=R3,O=Let's Encrypt,C=US。
[root@etcd2 ~]# curl https://www.rengshengdezheli.xyz:31473/
111
[root@etcd2 ~]# curl -kv https://www.rengshengdezheli.xyz:31473/
* About to connect() to www.rengshengdezheli.xyz port 31473 (#0)
* Trying 192.168.110.129...
* Connected to www.rengshengdezheli.xyz (192.168.110.129) port 31473 (#0)
* Initializing NSS with certpath: sql:/etc/pki/nssdb
* skipping SSL peer certificate verification
* SSL connection using TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
* Server certificate:
* subject: CN=www.rengshengdezheli.xyz
* start date: 4月 25 16:11:21 2022 GMT
* expire date: 7月 24 16:11:20 2022 GMT
* common name: www.rengshengdezheli.xyz
* issuer: CN=R3,O=Let's Encrypt,C=US
> GET / HTTP/1.1
> User-Agent: curl/7.29.0
> Host: www.rengshengdezheli.xyz:31473
> Accept: */*
>
< HTTP/1.1 200 OK
< Date: Mon, 25 Apr 2022 17:51:19 GMT
< Content-Type: text/html
< Content-Length: 4
< Connection: keep-alive
< Last-Modified: Mon, 25 Apr 2022 17:34:19 GMT
< ETag: "6266db9b-4"
< Accept-Ranges: bytes
< Strict-Transport-Security: max-age=15724800; includeSubDomains
<
111
* Connection #0 to host www.rengshengdezheli.xyz left intact
八.配置clusterissuer自动申请证书
上一步，我们申请证书的步骤是创建certificate，然后clusterissuer使用certificate申请证书，最后带有certificate信息的secret和ingress一起使用。
我们现在使用另外一种方法，创建ingress的时候自动让clusterissuer申请证书，不用创建certificate yaml文件。
删除证书。
root@k8scludes1:~/cert-manager# kubectl get certificate
NAME READY SECRET AGE
cert-zheli-com True cert-zheli-com-tls 48m
root@k8scludes1:~/cert-manager# kubectl delete certificate cert-zheli-com
certificate.cert-manager.io "cert-zheli-com" deleted
root@k8scludes1:~/cert-manager# kubectl get certificate
No resources found in tls-ingress namespace.
删除secret。
root@k8scludes1:~/cert-manager# kubectl get secrets
NAME TYPE DATA AGE
cert-zheli-com-tls kubernetes.io/tls 2 47m
default-token-mxb4r kubernetes.io/service-account-token 3 7d8h
test-tls-secret kubernetes.io/tls 2 3d9h
root@k8scludes1:~/cert-manager# kubectl delete secrets cert-zheli-com-tls
secret "cert-zheli-com-tls" deleted
root@k8scludes1:~/cert-manager# kubectl get secrets
NAME TYPE DATA AGE
default-token-mxb4r kubernetes.io/service-account-token 3 7d8h
test-tls-secret kubernetes.io/tls 2 3d9h
修改ingress规则，添加cert-manager.io/cluster-issuer: "letsencrypt-dns01"表示使用名为letsencrypt-dns01的clusterissuer申请证书。
当我们创建ingress规则之后，会自动使用名为letsencrypt-dns01的clusterissuer申请证书，申请的证书放在名为cert-zheli-com-tls的secret里。
root@k8scludes1:~/cert-manager# vim ingress-rule.yaml
root@k8scludes1:~/cert-manager# cat ingress-rule.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: my-ingress
annotations:
kubernetes.io/ingress.class: "nginx"
cert-manager.io/cluster-issuer: "letsencrypt-dns01"
spec:
tls:
- hosts:
- www.rengshengdezheli.xyz
secretName: cert-zheli-com-tls
rules:
- host: www.rengshengdezheli.xyz
http:
paths:
#访问网址目录
- path: /
pathType: Prefix
backend:
service:
name: nginx1svc
port:
number: 80
- path: /ingress
pathType: Prefix
backend:
service:
name: nginx3svc
port:
number: 80
- path: /n2
pathType: Prefix
backend:
service:
name: nginx2svc
port:
number: 80
现在没有证书。
root@k8scludes1:~/cert-manager# kubectl get certificate
No resources found in tls-ingress namespace.
root@k8scludes1:~/cert-manager# kubectl get secrets
NAME TYPE DATA AGE
default-token-mxb4r kubernetes.io/service-account-token 3 7d9h
test-tls-secret kubernetes.io/tls 2 3d10h
删除以前的ingress规则。
root@k8scludes1:~/cert-manager# kubectl get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
my-ingress <none> www.rengshengdezheli.xyz 192.168.110.129 80, 443 53m
root@k8scludes1:~/cert-manager# kubectl delete ingress my-ingress
ingress.networking.k8s.io "my-ingress" deleted
root@k8scludes1:~/cert-manager# kubectl get ingress
No resources found in tls-ingress namespace.
创建ingress规则。
root@k8scludes1:~/cert-manager# kubectl apply -f ingress-rule.yaml
ingress.networking.k8s.io/my-ingress created
root@k8scludes1:~/cert-manager# kubectl get ingress -o wide
NAME CLASS HOSTS ADDRESS PORTS AGE
my-ingress <none> www.rengshengdezheli.xyz 80, 443 9s
现在创建ingress规则之后，就自动申请了证书了。
root@k8scludes1:~/cert-manager# kubectl get certificate -o wide
NAME READY SECRET ISSUER STATUS AGE
cert-zheli-com-tls True cert-zheli-com-tls letsencrypt-dns01 Certificate is up to date and has not expired 21s
root@k8scludes1:~/cert-manager# kubectl get secrets -o wide
NAME TYPE DATA AGE
cert-zheli-com-tls kubernetes.io/tls 2 47s
default-token-mxb4r kubernetes.io/service-account-token 3 7d9h
test-tls-secret kubernetes.io/tls 2 3d10h
root@k8scludes1:~/cert-manager# kubectl get clusterissuers.cert-manager.io -o wide
NAME READY STATUS AGE
letsencrypt-dns01 True The ACME account was registered with the ACME server 5h37m
证书到期之后，clusterissuers会自动给我们续约的。
可以查看我们创建的clusterissuer的yaml文件。
root@k8scludes1:~/cert-manager# kubectl get clusterissuers.cert-manager.io letsencrypt-dns01 -o yaml >letsencrypt-dns01.yaml
root@k8scludes1:~/cert-manager# cat letsencrypt-dns01.yaml
apiVersion: cert-manager.io/v1
kind: ClusterIssuer
metadata:
annotations:
kubectl.kubernetes.io/last-applied-configuration: |
{"apiVersion":"cert-manager.io/v1","kind":"ClusterIssuer","metadata":{"annotations":{},"name":"letsencrypt-dns01"},"spec":{"acme":{"privateKeySecretRef":{"name":"letsencrypt-dns01"},"server":"https://acme-v02.api.letsencrypt.org/directory","solvers":[{"dns01":{"cloudflare":{"apiTokenSecretRef":{"key":"api-token","name":"cloudflare-api-token-secret"},"email":"2484990158@qq.com"}}}]}}}
creationTimestamp: "2022-04-25T12:51:49Z"
generation: 1
name: letsencrypt-dns01
resourceVersion: "389137"
uid: 61ef0780-8889-486f-8fa7-a68ba0ce72da
spec:
acme:
preferredChain: ""
privateKeySecretRef:
name: letsencrypt-dns01
server: https://acme-v02.api.letsencrypt.org/directory
solvers:
- dns01:
cloudflare:
apiTokenSecretRef:
key: api-token
name: cloudflare-api-token-secret
email: 2484990158@qq.com
status:
acme:
uri: https://acme-v02.api.letsencrypt.org/acme/acct/515015057
conditions:
- lastTransitionTime: "2022-04-25T12:51:52Z"
message: The ACME account was registered with the ACME server
observedGeneration: 1
reason: ACMEAccountRegistered
status: "True"
type: Ready
九.没有域名的情况下申请证书
上面方法需要买一个域名才能进行，当我们没有域名的时候，也可以模拟使用cert-manager申请证书。
没有域名的情况下申请证书思路：先模拟一个CA（CA是权威机构），创建一个clusterissuer，再创建一个certificate去向CA申请证书。
删除clusterissuer。
root@k8scludes1:~# kubectl get clusterissuers.cert-manager.io
NAME READY AGE
letsencrypt-dns01 True 14h
root@k8scludes1:~# kubectl delete clusterissuers.cert-manager.io letsencrypt-dns01
clusterissuer.cert-manager.io "letsencrypt-dns01" deleted
删除证书。
root@k8scludes1:~# kubectl get certificate
NAME READY SECRET AGE
cert-zheli-com-tls True cert-zheli-com-tls 8h
root@k8scludes1:~# kubectl delete certificate cert-zheli-com-tls
certificate.cert-manager.io "cert-zheli-com-tls" deleted
删除secret。
root@k8scludes1:~# kubectl get secrets
NAME TYPE DATA AGE
cert-zheli-com-tls kubernetes.io/tls 2 8h
default-token-mxb4r kubernetes.io/service-account-token 3 7d18h
test-tls-secret kubernetes.io/tls 2 3d18h
root@k8scludes1:~# kubectl delete secrets cert-zheli-com-tls
secret "cert-zheli-com-tls" deleted
删除ingress。
root@k8scludes1:~/cert-manager# kubectl get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
my-ingress <none> www.rengshengdezheli.xyz 192.168.110.129 80, 443 9h
root@k8scludes1:~/cert-manager# kubectl delete ingress my-ingress
ingress.networking.k8s.io "my-ingress" deleted
上一篇博客《Kubernetes集群中配置Ingress支持HTTPS访问(一)：cfssl》里，我们已经创建了CA的证书(ca.pem)和ca的私钥(ca-key.pem)。
root@k8scludes1:~# cd TLS-ingress/tls/
root@k8scludes1:~/TLS-ingress/tls# ls
ca-config.json ca.csr ca-csr.json ca-key.pem ca.pem test.csr test-csr.json test-key.pem test.pem
把CA的证书和密钥写入到 secret里，创建一个tls类型的secret，里面包含CA证书，CA私钥。
root@k8scludes1:~/TLS-ingress/tls# kubectl create secret tls ca-secret --cert=ca.pem --key=ca-key.pem --namespace=cert-manager
secret/ca-secret created
root@k8scludes1:~/TLS-ingress/tls# kubectl get secrets -o wide -n cert-manager
NAME TYPE DATA AGE
ca-secret kubernetes.io/tls 2 16s
cert-manager-cainjector-token-ltxpd kubernetes.io/service-account-token 3 34h
cert-manager-token-k5s55 kubernetes.io/service-account-token 3 34h
cert-manager-webhook-ca Opaque 3 34h
cert-manager-webhook-token-x94pp kubernetes.io/service-account-token 3 34h
cloudflare-api-token-secret Opaque 1 14h
default-token-wl2sx kubernetes.io/service-account-token 3 34h
letsencrypt-dns01 Opaque 1 14h
现在模拟的CA已经创建好了，接下来创建clusterissuer。
namespace: cert-manager这个可以不写，因为ClusterIssuer是全局的，无所谓命名空间，secretName: ca-secret指定ca证书放在哪个secret里面。
root@k8scludes1:~/TLS-ingress/tls# cd ~/cert-manager/
root@k8scludes1:~/cert-manager# vim clusterissuer-moni.yaml
root@k8scludes1:~/cert-manager# cat clusterissuer-moni.yaml
apiVersion: cert-manager.io/v1
kind: ClusterIssuer
metadata:
#ClusterIssuer名字
name: letsencrypt-ca-moni
namespace: cert-manager
spec:
ca:
secretName: ca-secret
用自己创建的CA模拟签发机构。
创建clusterissuer。
root@k8scludes1:~/cert-manager# kubectl apply -f clusterissuer-moni.yaml
clusterissuer.cert-manager.io/letsencrypt-ca-moni created
root@k8scludes1:~/cert-manager# kubectl get clusterissuer -o wide
NAME READY STATUS AGE
letsencrypt-ca-moni True Signing CA verified 21s
修改certificate配置文件。
root@k8scludes1:~/cert-manager# vim certificate-moni.yaml
root@k8scludes1:~/cert-manager# cat certificate-moni.yaml
apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
#name: cert-zheli-com-moni表示申请到证书命名为cert-zheli-com-moni
name: cert-zheli-com-moni
spec:
dnsNames:
- www.rengshengdezheli.xyz
issuerRef:
kind: ClusterIssuer
#name: letsencrypt-ca-moni表示使用letsencrypt-ca-moni这个clusterissuer申请证书
name: letsencrypt-ca-moni
#secretName: cert-zheli-com-moni-tls表示申请到的证书放在cert-zheli-com-moni-tls这个secret里
secretName: cert-zheli-com-moni-tls
申请证书。
root@k8scludes1:~/cert-manager# kubectl apply -f certificate-moni.yaml
certificate.cert-manager.io/cert-zheli-com-moni created
现在已经向我们自己创建的CA申请到证书了。
root@k8scludes1:~/cert-manager# kubectl get certificate -o wide
NAME READY SECRET ISSUER STATUS AGE
cert-zheli-com-moni True cert-zheli-com-moni-tls letsencrypt-ca-moni Certificate is up to date and has not expired 18s
证书在cert-zheli-com-moni-tls里面。
root@k8scludes1:~/cert-manager# kubectl get secrets -o wide
NAME TYPE DATA AGE
cert-zheli-com-moni-tls kubernetes.io/tls 3 93s
default-token-mxb4r kubernetes.io/service-account-token 3 7d18h
test-tls-secret kubernetes.io/tls 2 3d19h
修改ingress规则，- www.rengshengdezheli.xyz表示申请到的证书只能用于www.rengshengdezheli.xyz这个域名，secretName: cert-zheli-com-moni-tls表示证书放在cert-zheli-com-moni-tls这个secret里。
root@k8scludes1:~/cert-manager# vim ingress-rule-moni.yaml
root@k8scludes1:~/cert-manager# cat ingress-rule-moni.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: my-ingress
annotations:
kubernetes.io/ingress.class: "nginx"
spec:
tls:
- hosts:
- www.rengshengdezheli.xyz
secretName: cert-zheli-com-moni-tls
rules:
- host: www.rengshengdezheli.xyz
http:
paths:
#访问网址目录
- path: /
pathType: Prefix
backend:
service:
name: nginx1svc
port:
number: 80
- path: /ingress
pathType: Prefix
backend:
service:
name: nginx3svc
port:
number: 80
- path: /n2
pathType: Prefix
backend:
service:
name: nginx2svc
port:
number: 80
应用ingress规则。
root@k8scludes1:~/cert-manager# kubectl get ingress
No resources found in tls-ingress namespace.
root@k8scludes1:~/cert-manager# kubectl apply -f ingress-rule-moni.yaml
ingress.networking.k8s.io/my-ingress created
root@k8scludes1:~/cert-manager# kubectl get ingress -o wide
NAME CLASS HOSTS ADDRESS PORTS AGE
my-ingress <none> www.rengshengdezheli.xyz 192.168.110.129 80, 443 11s
查看svc，443端口映射为31473。
root@k8scludes1:~/cert-manager# kubectl get svc -o wide -n ingress-nginx
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE SELECTOR
ingress-nginx-controller NodePort 10.98.61.146 <none> 80:31853/TCP,443:31473/TCP 5d18h app.kubernetes.io/component=controller,app.kubernetes.io/instance=ingress-nginx,app.kubernetes.io/name=ingress-nginx
ingress-nginx-controller-admission ClusterIP 10.102.212.60 <none> 443/TCP 5d18h app.kubernetes.io/component=controller,app.kubernetes.io/instance=ingress-nginx,app.kubernetes.io/name=ingress-nginx
下面使用Windows客户端访问ingress服务。
这次我们使用IE浏览器访问：https://www.rengshengdezheli.xyz:31473/ingress/，访问成功。
查看证书。
可以看到这个证书是我们自定义的证书。
十.总结
通过使用Let's Encrypt和cert-manager工具，我们可以在Kubernetes集群中配置Ingress支持HTTPS访问。这样可以为我们的应用程序提供更高的安全性，保护数据传输的机密性和完整性。
