基于FPGA的频率计与串口通信（一）

基于FPGA的频率计与串口通信通常应用于各种领域，包括科学仪器、通信设备、工业自动化、医疗设备等，以实现对信号频率的实时监测、分析和控制。频率计与串口通信是一种常见的嵌入式系统设计方案，常用于测量和监控各种信号的频率，并通过串口与外部设备（如计算机或其他嵌入式系统）进行通信。这种设计具有以下特点和优势：

1. 实时性和高速处理能力：FPGA具有硬件并行处理的能力，能够实现对高速信号的实时采集和处理。这使得基于FPGA的频率计能够在高频率下准确地测量信号频率，并实时更新结果。

2. 灵活性和可编程性：FPGA是一种可编程逻辑器件，具有极高的灵活性和可编程性。设计者可以根据实际需求灵活地设计和实现频率计算算法，以适应不同的信号类型和测量场景。

3. 集成性：FPGA通常集成了大量的逻辑资源、存储器和外设接口，能够实现频率计算模块、串口通信模块以及其他功能模块的集成，从而简化系统设计和布局。

4. 低成本和低功耗：相对于使用专用硬件或微控制器实现频率计与通信功能，基于FPGA的解决方案通常具有较低的成本和功耗。这使得它适用于对成本和功耗有一定要求的应用场景。

5. 易于更新和维护：由于FPGA是可编程的，因此频率计算算法和通信协议可以通过重新编程FPGA来更新和修改，而无需更换硬件。这使得系统具有较好的可维护性和升级性。

基于FPGA（可编程逻辑器件）的频率计与串口通信是一个常见的应用场景，特别是在需要高速数据处理和实时响应的系统中。下面是一个基本的实现步骤：

1. 设计频率计算模块：使用Verilog或VHDL等硬件描述语言，在FPGA上设计一个频率计算模块。这个模块可以接收输入信号，通过计数器或其他方法测量信号的周期，然后计算频率。

2. 串口通信模块设计：设计一个串口通信模块，使FPGA能够通过串口与外部设备（如计算机）进行通信。常见的串口通信协议包括UART（通用异步收发传输）和SPI（串行外围接口）。

3. 串口通信协议选择：根据系统需求选择合适的串口通信协议。UART通常是最常见的选择，因为它比SPI更简单，更易于实现。

4. 实现串口通信协议：根据选择的通信协议，在FPGA上实现串口通信模块。这包括串口数据的发送和接收，以及通信协议的解析和处理。

5. 集成频率计算和串口通信模块：将设计好的频率计算模块和串口通信模块集成到一个完整的FPGA设计中。

6. 驱动程序开发：开发计算机端的串口通信驱动程序，用于与FPGA进行通信并接收频率计算结果。

7. 测试和调试：在硬件上进行测试和调试，确保频率计算模块和串口通信模块的功能正常，并且能够准确地将频率数据通过串口发送给计算机。

8. 应用集成：将FPGA板连接到所需的应用中，例如数据采集系统或实时控制系统中，并确保整个系统的功能正常。

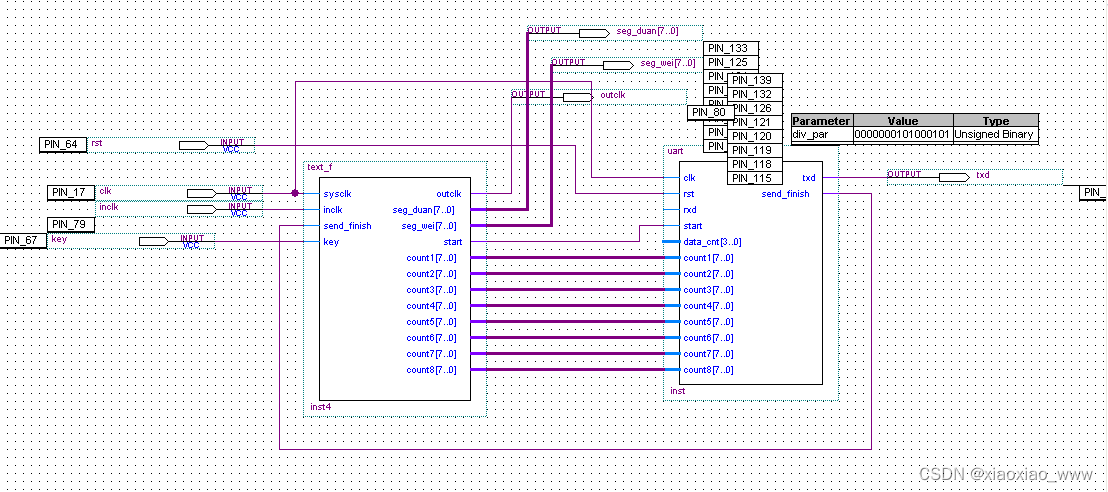

顶层电路：

电路板

设计中涉及到的硬件电路如下：

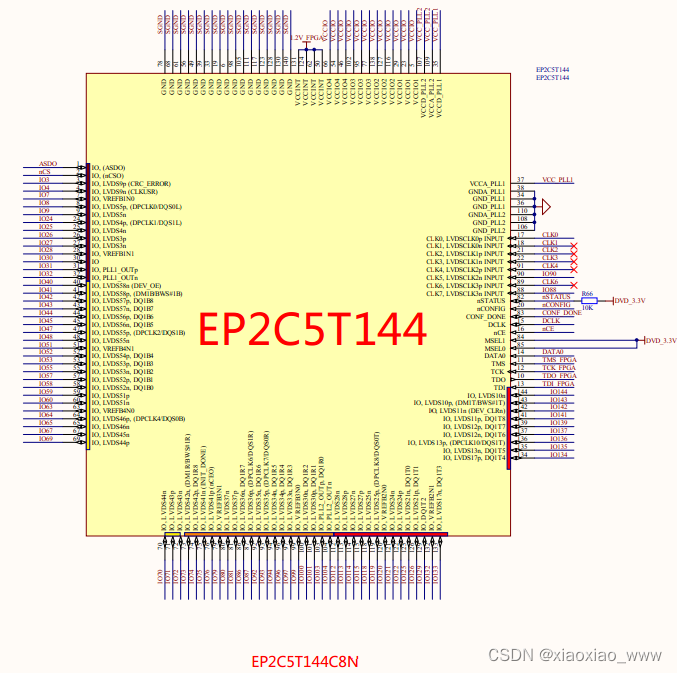

FPGA

电源

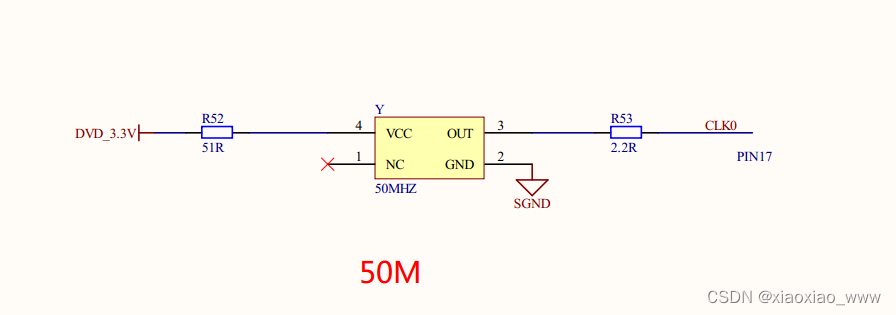

晶振

按键

数码管

实际操作

步骤一：上电

使用配套的线接入5V电源，将USB端连接电脑即可；

步骤二：打开开关

按下电源开关

步骤三：接下载线

步骤四：PC端安装串口线驱动

双击R340qd.zip进行安装

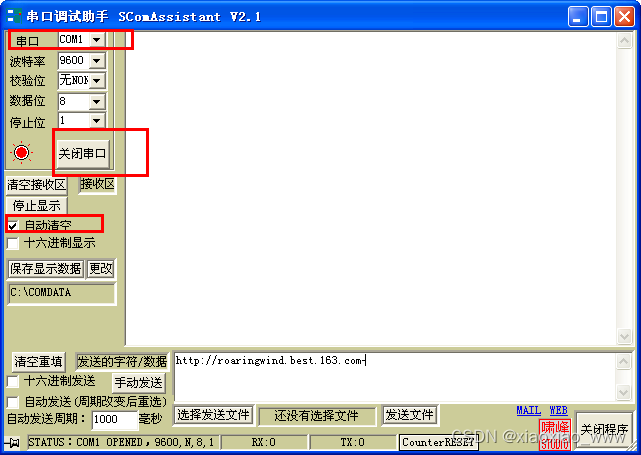

步骤五：设置串口助手

Com1要根据电脑接入的串口标号

步骤六：频率按键检测

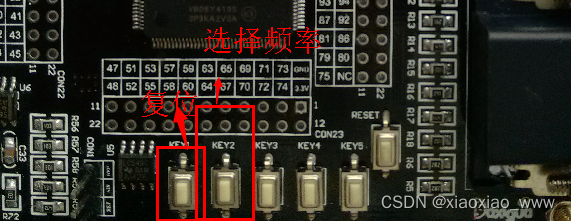

没按下选择频率按键时，数码管显示500Hz

串口显示

按下选择频率按键时，数码管显示250Hz
