• 【Altium Designer 22原理图，PCB】

    Altium Designer 22-原理图，PCB

    ■ AD22

    ■ 工程

    	工程包含文件

    • 1

    在这里插入图片描述

    ■ 工程之外的文件

    	游 离 于 工 程 之 外 的 文 件 称 为 “ F r e e Documents”，

    • 1

    ■ AD22-画原理图

    在这里插入图片描述

    ■ 原理图库的设计

    在这里插入图片描述

    	原理图符号是元件在原理图上的表现形式，主要由元件边框、管脚（包括管脚序号和管脚名称）、
元件名称及元件说明组成，通过放置的管脚来建立电气连接关系。
元件符号中的管脚序号是和电子元件实物的管脚一一对应的。
在创建元件的时候，图形不一定和实物完全一样，
但是对于管脚序号和名称，一定要严格按照元件规格书中的说明一一对应好。

    • 1
    • 2
    • 3
    • 4
    • 5

    在这里插入图片描述

    ■ 操作心得

    属性描述
    1）设置格点100mil，放置管脚，
    设置格点10mil，绘制元件元素；
    2）元件模型的元素，菜单命令下面的“圆弧”、“椭圆”、“线条”、“多边形”等元素进行组合成；
    3）创建的元件进行器件属性的设置，完成该元件的模型创建。

    原理图库只是一个实物器件在我们图纸上的一个表示，无需对实物尺寸负责，
    但还需要对其规范绘制，利于原理图可读性

    ■ 元件库来源

    1. 复制现有库；
    2. 已有原理图进行生成；
    3. IC封装网（www.iclib.com）
      在这里插入图片描述

    ■ 检查原理图库的正确性并生成报告

    序号检测项说明
    ①Duplicate-Component Names：重复的元件名称。
    ②Duplicate-Pins：重复的管脚。
    ③Missing-Description：元件描述未填写。
    ④Missing-Pin Name：管脚名称未填写。
    ⑤Missing-Footprint：元件封装未填写。
    ⑥Missing-Pin Number：元件管脚号未填写。
    ⑦Missing-Default Designator：元件位号未填写。
    ⑧Missing-Missing Pins in Sequence：在一个序列的管脚号中缺少某个号码。

    在这里插入图片描述

    ■ 原理图的设计

    ■ 原理图页的大小设置

    custom 可以自定义大小。
    在这里插入图片描述

    ■ 设置栅格100mil

    在这里插入图片描述

    ■ 放置元器件

    1. 装载或者打开创建的元件库
      在这里插入图片描述
    2. 拖动到原理图页
      在这里插入图片描述

    ■ 元件的复制，剪切、旋转，镜像

    步骤操作方法
    1复制按住“Shift”键，然后拖动一个元件即可复制
    2多个复制选择多种类元件，再执行 。
    3镜像拖动元件的状态下按“X”键或者“Y”键，实现X轴镜像或者Y轴镜像；
    4逆时针旋转逆时针旋转选中元件，快捷键为“空格键”；。
    5顺时针旋转顺时针旋转选中对象，快捷键为“Shift+空格键”。

    ■ 元件的排列与对齐

    在这里插入图片描述

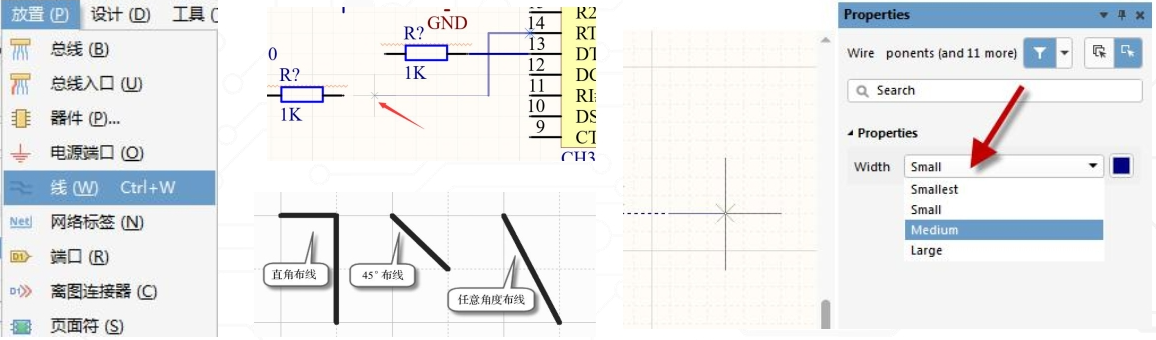

    ■ 导线及导线的属性设置

    属性描述
    绘制导线：导线是用来连接电气元件、具有电气特性的连线；
    导线属性设置：在导线放置状态下按“Tab”键，可以对导线属性，颜色等设置；
    布线角度切换：在布线的状态下可以按快捷键“Shift+空格键”切换布线角度。

    在这里插入图片描述

    ■ 放置器件网络标号链接

    在这里插入图片描述

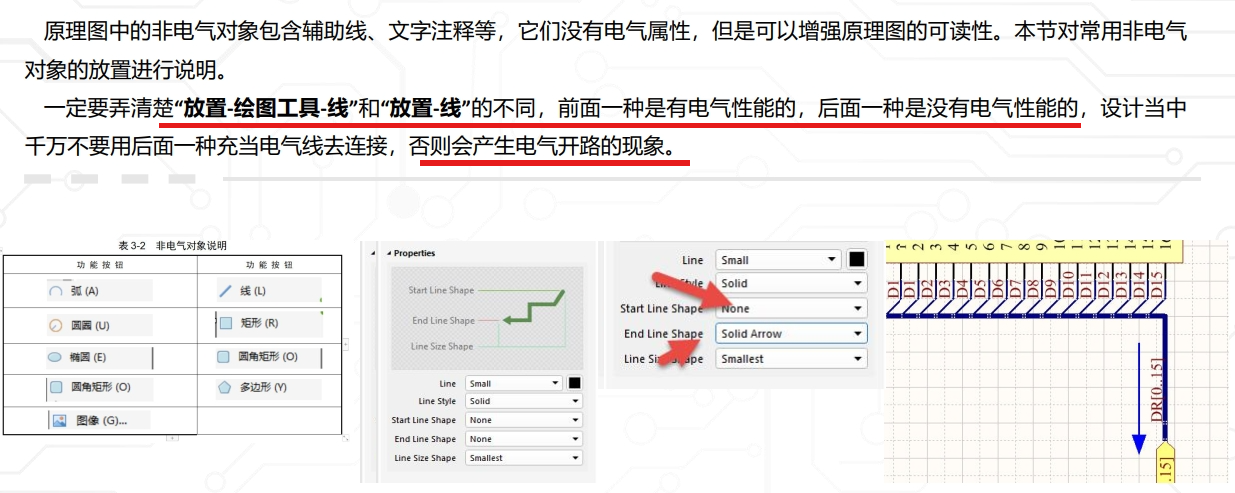

    ■ 非电气对象放置（辅助线、文字等）

    在这里插入图片描述

    ■ 元器件的位号编号排序

    原理图绘制常利用复制的功能，复制完之后会存在位号重复或者同类型元件编号杂乱的现象，使后期BOM表的整理十分不便。重新编号可以对原理图中的位号进行复位和统一，方便设计及维护。

    在这里插入图片描述

    ■ 快速查找原理图中的元件

    原理图无法直接定位某个元件的位号、网络标签所在的位置，可以通过跳转和查找功能来实现定位查找。

    在这里插入图片描述

    在这里插入图片描述

    ■ 原理图常见错误的编译与检查

    工程师可以利用软件自带的ERC功能对常规的一些电气性能进行检查，避免一些常规性错误和查漏补缺，以及为正确完整地导入PCB进行电路设计做准备。

    属性集中检查以下对象说明
    ①Duplicate Part Designators：存在重复元件位号
    ②Floating Net Labels：存在悬浮的网络标号
    ③Floating Power Objects：存在悬浮的电源端口
    ④Nets with only one pin：存在单端网络

    错误示例：
    在这里插入图片描述

    ■ BOM物料表的导出

    当原理图设计完成之后，就可以开始整理物料清单准备采购元件了。
    如何将设计中用到的元件的信息进行输出以方便采购呢？这个时候就会用到BOM表了。
    在这里插入图片描述

    ■ 原理图的PDF打印输出

    在使用Altium Designer设计完原理图后，**可以把原理图以PDF的形式输出图纸，发给别人阅读，**从而尽量降低被直接篡改
    的风险。
    Altium Designer是Protel 99SE的高级版本，自带有PDF文件输出功能，**即“智能PDF”这个功能，**可以把原理图以PDF
    的形式进行输出。
    在这里插入图片描述

    ■ 原理图常用设计快捷命令

    1. 常用的视图命令
      在这里插入图片描述
    2. 重用排列与对齐
      在这里插入图片描述
    3. 其他常用
      在这里插入图片描述

    ■ AD22-画PCB

    在这里插入图片描述

    ■ PCB封装库的设计

    ■

    ■

    ■

    ■ PCB布局和PCB布线

    ■

    ■

    ■
