Wireshark数据包分析入门

1. 网络协议基础

1.1. 应传网数物（应表会传网数物）

Wireshark 是分成了tcp/ip五层模型的方式

2. 三次握手

2.1. 第一次握手

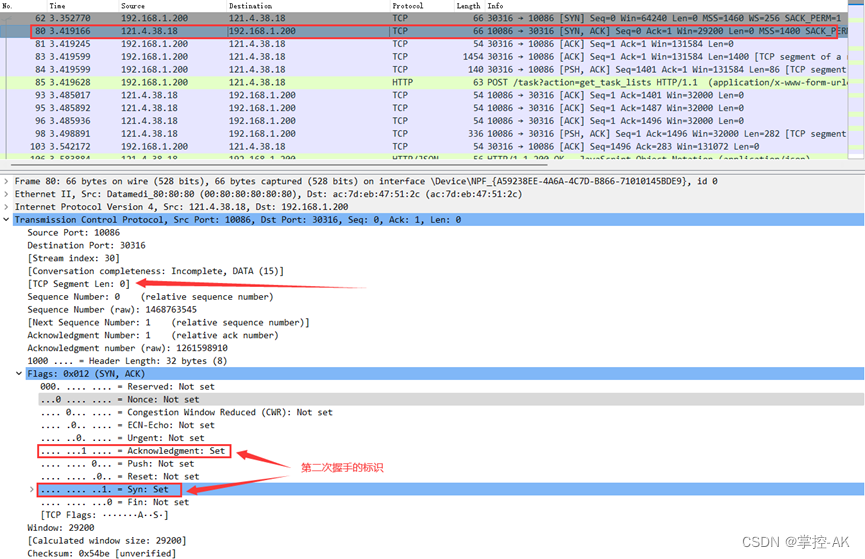

2.2. 第二次握手

2.3. 第三次握手

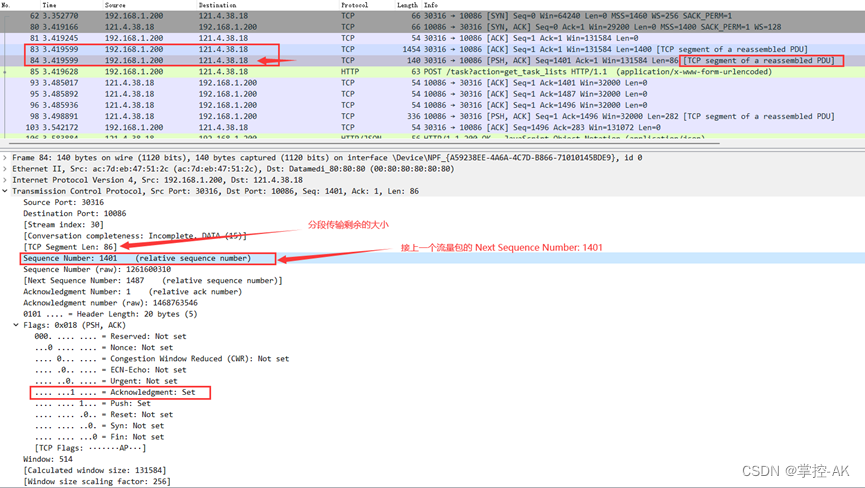

2.4. 三次握手后流量特征

注1："TCP segment of a reassembled PDU"意味着你正在查看的是一个重新组装后的PDU中的一个TCP段。这通常发生在数据包的原始大小超过了网络的最大传输单元（MTU）时，因此数据在发送前被分割成多个段，并在接收端被重新组装。

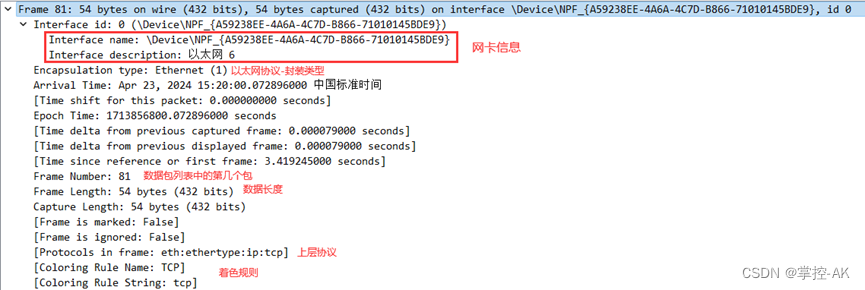

3. 第一层—物理层（以太网）

简介：在物理层上所传数据的单位是比特。物理层的任务就是透明地传送比特流。

种类：以太网 · 调制解调器 · 电力线通信(PLC) · SONET/SDH · G.709 · 光导纤维 · 同轴电缆 · 双绞线等。

4. 第二层—数据链路层（PPP L2TP PPTP）

简介：两个相邻结点之间传送数据是直接传送的(点对点)，需要使用专门的链路层的协议，而在两个相邻结点之间传送数据时，数据链路层将网络层交下来的IP数据报组装成帧(framing)，在两个相邻结点之间的链路上“透明”地传送帧中的数据。

种类：Wi-Fi(IEEE 802.11) · WiMAX(IEEE 802.16) ·ATM · DTM · 令牌环 · 以太网 ·FDDI · 帧中继 · GPRS · EVDO ·HSPA · HDLC · PPP · L2TP ·PPTP ·
ISDN·STP · CSMA/CD等。

5. 第三层—网络层（IP ICMP ARP）

简介：1.在发送数据时，网络层把传输层产生的报文封装成分组或包进行传送。2.选则合适的路由，找到目的主机。

种类：IP (IPv4 · IPv6) · ICMP· ICMPv6·IGMP ·IS-IS · IPsec · ARP ·
RARP · RIP等。

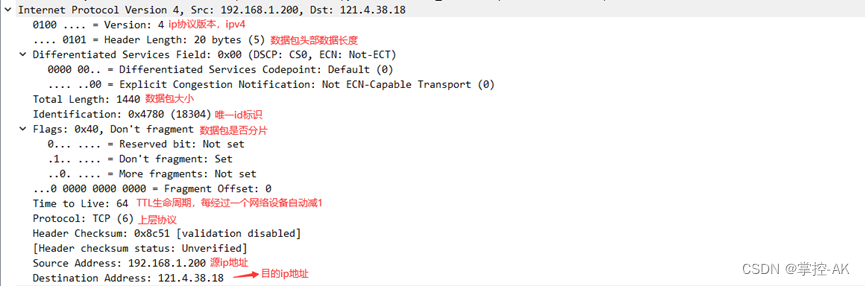

5.1. ip协议解析

注1：Flags标记是否分片与流量包过大分包传输的主要区别在于：前者是数据包头部的一个标志位，用于指示数据包的状态或特性；而后者是一种数据传输机制，用于处理超过MTU限制的数据包。要注意的是，虽然flags标记和分包传输都与数据包的处理和传输有关，但它们在实际应用中可能相互独立或相互关联。例如，一个数据包可能因为其大小超过了MTU而被分片传输，同时其flags标记也可能指示其他状态或特性。

注2：Identification:02xa3f(10815) 为数据包标识，用于判断回复包的对应id

注3：TTL:128 意思是能跳转128个路由或交换机，超出128次，则丢弃。

5.2. ARP协议解析

6. 第四层—传输层（TCP UDP TLS）

简介：负责向两个主机中进程之间的通信提供服务。由于一个主机可同时运行多个进程，因此运输层有复用（多个应用层进程可同时使用下面传输层的服务）和分用（把收到的信息分别交付给上面应用层中相应的进程）的功能。

种类：TCP · UDP · TLS · DCCP · SCTP · RSVP · OSPF 等。

6.1. Tcp协议解析

注1：Stream index : 组序号，用来表示多个数据白是否属于同一组的id表示。

注2：TCP payload ：后续携带的相关数据

注3：TCP Segment : 当传输数据较大时，一个完整消息会被分割成多个请求包，每个请求包的大小。

注4：[Conversation completeness: Incomplete,ESTABLISHED(7)] ：会话完整标记，计算方法：
1:SYN 2:SYN-ACK 4:ACK 8:DATA 16:FIN 32:RST
如：7=1+2+4 表示一个仅包含标准TCP三次握手的会话。

7. 第五层—应用层（HTTP SSH FTP TELNET DNS）

简介：直接为用户的应用进程提供服务

种类： DNS · FTP（文件传送）· HTTP（万维网应用）· SMTP（电子邮件）·SSH
·TELNET · SNMP · POP3 ·RPC · RTCP · RTP · RTSP· SDP· SOAP · GTP · STUN
· NTP · SSDP · BGP · DHCP · Gopher · IMAP4 · IRC · SIP · NNTP · XMPP等。

8. https之wireshrk解密

8.1. 获取证书（略）

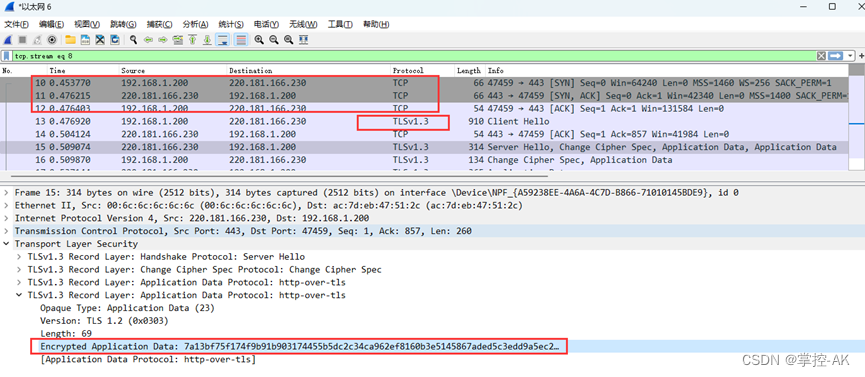

8.2. 进行动态获取对称加密密钥解码

1. 首先针对Chrome浏览器进行配置
   a) 先创建保存密期文件，最好是英文路径，文件以英文名称，如：
   E:\Wireshark\wiresharkkey\sslkeylog.log

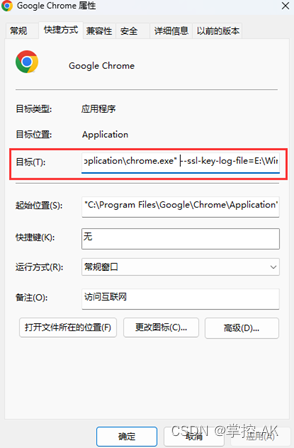

   b) 找到Chrome的快捷方式，快捷方式->鼠标右键->快捷方式->目标，目标启动路径后面添加–ssl-key-log-file=E:\Wireshark\wiresharkkey\sslkeylog.log

2. 针对wireshark进行配置

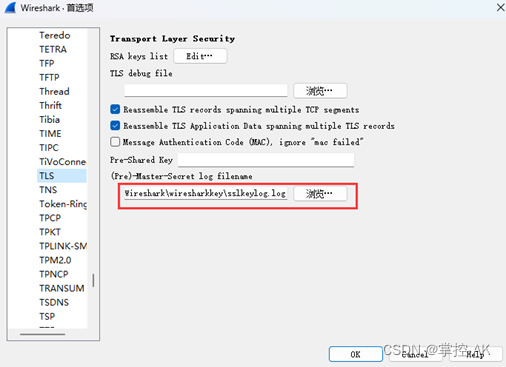

   a) 编辑->首选项->Protocols->TLS->修改路径


3. 重启浏览器，解密成功。

9. wireshrk常用语法

9.1. 按协议查询

tcp，udp，arp，icmp，http，ftp，dns，ip，ssl等
排除arp包，如!arp 或者 not arp

9.2. 按ip地址查询

(ip.dst == 192.168.70.1 && ip.src == 192.168.70.128)

(ip.dst == 192.168.70.1 && ip.src == 192.168.70.128) || (ip.dst == 192.168.70.128 && ip.src == 192.168.70.1)

9.3. 按ip端口查询

tcp.port eq 80 // 不管端口是来源的还是目标的都显示
tcp.port == 80
tcp.port eq 2722
tcp.port eq 80 or udp.port eq 80
tcp.dstport == 80 // 只显tcp协议的目标端口80
tcp.srcport == 80 // 只显tcp协议的来源端口80
udp.port eq 15000

过滤端口范围
tcp.port >= 1 and tcp.port <= 80

9.4. 按GET，POST查询

http.request.method == “GET”
http.request.method == “POST”
http.request.uri == “/img/logo-edu.gif”
http contains “GET”
http contains “HTTP/1.”
// GET包
http.request.method == “GET” && http contains "Host: "
http.request.method == “GET” && http contains "User-Agent: "
// POST包
http.request.method == “POST” && http contains "Host: "
http.request.method == “POST” && http contains "User-Agent: "
// 响应包
http contains “HTTP/1.1 200 OK” && http contains "Content-Type: "
http contains “HTTP/1.0 200 OK” && http contains "Content-Type: "

9.5. 按MAC查询

太以网头过滤
eth.dst == A0:00:00:04:C5:84 // 过滤目标mac
eth.src eq A0:00:00:04:C5:84 // 过滤来源mac
eth.dst == A0:00:00:04:C5:84
eth.dst == A0-00-00-04-C5-84
eth.addr eq A0:00:00:04:C5:84 // 过滤来源MAC和目标MAC都等于A0:00:00:04:C5:84的

9.6. 按包长度过滤

udp.length == 26 这个长度是指udp本身固定长度8加上udp下面那块数据包之和
tcp.len >= 7 指的是ip数据包(tcp下面那块数据),不包括tcp本身
ip.len == 94 除了以太网头固定长度14,其它都算是ip.len,即从ip本身到最后
frame.len == 119 整个数据包长度,从eth开始到最后

eth —> ip or arp —> tcp or udp —> data

9.7. 按正则过滤

1、wireshark基本的语法字符
\d 0-9的数字
\D \d的补集（以所以字符为全集，下同），即所有非数字的字符
\w 单词字符，指大小写字母、0-9的数字、下划线
\W \w的补集
\s 空白字符，包括换行符\n、回车符\r、制表符\t、垂直制表符\v、换页符\f
\S \s的补集
. 除换行符\n外的任意字符。 在Perl中，“.”可以匹配新行符的模式被称作“单行模式”
.* 匹配任意文本，不包括回车(\n)? 。 而，[0x00-0xff]* 匹配任意文本,包括\n
[…] 匹配[]内所列出的所有字符
[^…] 匹配非[]内所列出的字符

2、定位字符 所代表的是一个虚的字符，它代表一个位置，你也可以直观地认为“定位字符”所代表的是某个字符与字符间的那个微小间隙。
^ 表示其后的字符必须位于字符串的开始处
$ 表示其前面的字符必须位于字符串的结束处
\b 匹配一个单词的边界
\B 匹配一个非单词的边界

3、重复描述字符
{n} 匹配前面的字符n次
{n,} 匹配前面的字符n次或多于n次
{n,m} 匹配前面的字符n到m次
? 匹配前面的字符0或1次
+ 匹配前面的字符1次或多于1次
* 匹配前面的字符0次或式于0次

4、and or 匹配
and 符号 并
or 符号 或
例如：
tcp and tcp.port==80
tcp or udp

10. 常见问题

10.1. Eth/ethernet(以太网) ip tcp http关系?

HTTP协议定义了数据传输的格式和语义，而TCP协议提供了实际的传输通道当客户端向服务器发送请求时，TCP协议将请求消息分割成多个数据包进行传输，而HTTP协议则解析这些数据包并进行处理，最终返回响应消息。 当数据传输完成后，TCP协议通过四次握手来断开连接，HTTP协议也随之结束。

10.2. 序列标识?

10.3. 结束包标识?

tcp.flags.fin

10.4. Flags标识?

SYN : 为1表示这是连接请求或是连接接受请求，用于创建连接和使顺序号同步。
ACK : 为1表示确认号字段有效。
FIN : 为1表示发送方没有数据要传输了，要求释放连接。
RST : 为1表示出现严重差错。可能需要重新建立TCP连接，还可以用于拒绝非法的报文段和拒绝连接请求
Windows : 窗口，表示从确认号开始，本报文的发送方可接收的最大流量。
标记中括号【】的都是wireshark自动实现的。

10.5. 数据包分组的标识?

【stream index :29】 数据包分组的标识 追踪流就是按这个来的

11. 实战案例

暂无
