     五、实验目的

            本次实验使用电脑上的网络调试助手，将命令帧通过以太网芯片RTL8211（RGMII接口）发送至ACZ7015开发板，提取UDP报文内容转换成控制命令，从而实现对ACM9238模块采样频率、数据采样个数以及采样通道的配置。

             配置完成之后，ACM9238模块开始采集数据，将采集的数据存储至DDR3中，然后通过网口以UDP协议传输到电脑。用户可以在电脑上通过网口调试工具进行指令的下发，并以文件的形式保存接收到的数据，然后使用MATLAB软件进行进一步的数据处理分析。

    PL 部分的模块说明如下：

    • pll 模块： 锁相环模块， 输入时钟 50M， 由 PS 输出给 PL； 输出 100M 的时钟给到 DDR3 控制器使用； 输出 50M 的时钟给其它模块使用。
    • eth_receive_cmd 模块： 以太网接收命令模块， 对以太网接收到的数据进行分析， 将接收的数据转换成相应的控制数据并输出到对应的模块。
    • ad9238_ctrl 模块： ACM9238 控制器模块， 该模块内部包含速度控制模块，以及数据位宽转换模块。
    • state_ctrl 模块： ADC 采集数据 DDR3 缓存以太网发送状态控制模块， 协调各个模块的信号控制， 程序状态的总控制模块。
    • fifo_axi4_adapter 模块： fifo 接口到 AXI4 接口的转换模块(含 2 个 FIFO)。

    六、ACM9238模块

    两路，

    采样上限50Msps，如果期望以1Msps 的采样速率采样， 则只需要每间隔 50 个采样数据取一个结果存储或使用， 其他 49 个数据直接舍弃。不建议降低ADC芯片的时钟信号。

    七、设计实例

    7.1模块设计

    7.1.1 eth_receive_cmd模块

    将以太网接收到的数据进行解析， 得到控制命令。



    （1）eth_udp_rx_gmii模块和rgmii_to_gmii模块
    （2）mmcm模块

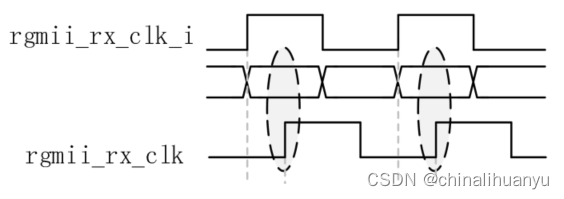

    锁相环模块，将 rgmii 接口时钟信号 rgmii_rx_clk_i 偏移90 °得到 rgmii_rx_clk 时钟信号。（为了在时钟信号的上升沿/下降沿取数据时，取得数据刚好是数据信号 rgmii_rxd 的正中间， 使得采样的数据处于最稳定的状态。）

     锁相环IP配置

    （3）fifo_rx模块

    使用该 IP 核解决采集过程中会出现的跨时钟域数据交互问题（以太网125MHz，ACM9238-50MHz）。

    （4）eth_cmd模块

    接收转命令模块。

    1. //非空时产生FIFO读请求信号
    2. always@(posedge clk or negedge reset_n)
    3. if(!reset_n)
    4.     fifo_rd_req <= 1'b0;
    5. else if(!rx_empty)
    6.     fifo_rd_req <= 1'b1;
    7. else
    8.     fifo_rd_req <= 1'b0;
    9.
    10.
    11. //获得帧命令数据
    12. always@(posedge clk)
    13. if(fifo_rd_req)begin
    14.     data_0[7] <= #1 fifodout;
    15.     data_0[6] <= #1 data_0[7];
    16.     data_0[5] <= #1 data_0[6];
    17.     data_0[4] <= #1 data_0[5];
    18.     data_0[3] <= #1 data_0[4];
    19.     data_0[2] <= #1 data_0[3];
    20.     data_0[1] <= #1 data_0[2];
    21.     data_0[0] <= #1 data_0[1];
    22. end
    23.
    24.
    25. //判断帧命令数据
    26. always@(posedge clk or negedge reset_n)
    27. if(!reset_n)begin
    28.     address <= 0;
    29.     cmd_data <= 32'd0;
    30.     cmdvalid <= 1'b0;
    31. end
    32. else if(fifo_rx_done)begin
    33.     if((data_0[0]==8'h55)&&(data_0[1]==8'hA5)&&(data_0[7]==8'hF0))
    34.     begin
    35.         cmd_data[7:0] <= #1 data_0[6];
    36.         cmd_data[15:8] <= #1 data_0[5];
    37.         cmd_data[23:16] <= #1 data_0[4];
    38.         cmd_data[31:24] <= #1 data_0[3];
    39.         address <= #1 data_0[2];
    40.         cmdvalid <= #1 1;
    41.     end
    42.     else
    43.         cmdvalid <= #1 0;
    44. end
    45. else
    46. cmdvalid <= #1 0;
    （5）cmd_rx模块

    接收数据转换为控制数据。

    寄存器说明：

    1. always@(posedge clk or negedge reset_n)
    2. if(!reset_n)begin
    3.     ChannelSel <= 2'b00;
    4.     DataNum <= 32'd0;
    5.     ADC_Speed_Set <= 32'd0;
    6.     RestartReq <= 1'b0;
    7. end
    8. else if(cmdvalid)begin
    9.     case(cmd_addr)
    10.         0: RestartReq <= 1'b1;
    11.         1: ChannelSel <= cmd_data[1:0];
    12.         2: DataNum <= cmd_data[31:0];
    13.         3: ADC_Speed_Set <= cmd_data[31:0];
    14.     default:;
    15.     endcase
    16. end
    17. else
    18.     RestartReq <= 1'b0;

    7.1.2 ad9238_ctrl 模块

    控制ADC的采样速率，将12位数据转换为16位数据。

    （1）speed_ctrl模块

    1. always@(posedge clk or negedge reset_n)
    2. if(!reset_n)
    3.     div_cnt <= 0;
    4. else if(ad_sample_en)begin
    5.     if(div_cnt >= div_set)
    6.         div_cnt <= 0;
    7.     else
    8.         div_cnt <= div_cnt + 1'd1;
    9. end
    10. else
    11.     div_cnt <= 0;
    12.
    13.
    14. always@(posedge clk or negedge reset_n)
    15. if(!reset_n)
    16.     adc_data_en <= 0;
    17. else if(div_cnt == div_set)
    18.     adc_data_en <= 1;
    19. else
    20.     adc_data_en <= 0;
    （2）ad_12bit_to_16bit模块

    1. always @(posedge clk)
    2.     ad_out_valid <= ad_sample_en;
    3.
    4.
    5. assign s_ad_in1 = ad_in1 + 12'd2048;
    6. assign s_ad_in2 = ad_in2 + 12'd2048;
    7.
    8.
    9. always @(posedge clk)
    10. if(ad_sample_en && ch_sel == 2'b01)
    11.     ad_out<={4'd0,s_ad_in1};//这样补 0 为了适应上位机
    12. else if(ad_sample_en && ch_sel == 2'b10)
    13.     ad_out<={4'd0,s_ad_in2};//
    14. else if(ad_sample_en && ch_sel == 2'b00)
    15.     ad_out<={4'd0,adc_test_data};
    16. else
    17.     ad_out <= 16'd0;

    7.1.3 state_ctrl 模块

    控制信号的产生以及 ADC 何时启动数据传输。

    1. localparam IDLE = 4'd0; //空闲状态
    2. localparam DDR_WR_FIFO_CLEAR = 4'd1; //DDR 写 FIFO 清除状态
    3. localparam ADC_SAMPLE = 4'd2; //ADC 采样数据状态
    4. localparam DDR_RD_FIFO_CLEAR = 4'd3; //DDR 读 FIFO 清除状态
    5. localparam DATA_SEND_START = 4'd4; //数据发送状态
    6. localparam DATA_SEND_WORKING = 4'd5; //数据发送完成状态

    （1）IDLE

    1. //ADC 模块开始采样标志信号寄存
    2. always@(posedge clk or posedge reset)begin
    3. if(reset)
    4.     start_sample_rm <= 1'b0;
    5. else if(state==IDLE)
    6.     start_sample_rm <= start_sample;
    7. else
    8.     start_sample_rm <= 1'b0;
    9. end
    10.
    11. /*状态切换IDLE->DDR_WR_FIFO_CLEAR
    12. begin
    13.     if(start_sample_rm) begin //DDR 初始化完成并且产生启动采样信号
    14.         state <= DDR_WR_FIFO_CLEAR; //进入写 FIFO 清除状态
    15.     end
    16.     else begin
    17.         state <= state;
    18.     end
    19. end
    20. */

    （2）DDR_WR_FIFO_CLEAR

    1. //延时10个节拍
    2. always@(posedge clk or posedge reset)begin
    3. if(reset)
    4.     wrfifo_clr_cnt<=0;
    5. else if(state==DDR_WR_FIFO_CLEAR)//如果进入了清 fifo 状态
    6. begin
    7.     if(wrfifo_clr_cnt==9)
    8.         wrfifo_clr_cnt<=5'd9;
    9.     else
    10.         wrfifo_clr_cnt<=wrfifo_clr_cnt+1'b1;
    11. end
    12. else
    13.     wrfifo_clr_cnt<=5'd0;
    14. end
    15.
    16. //给清FIFO信号足够的拉高时间
    17. always@(posedge clk or posedge reset)begin
    18. if (reset)
    19.     wrfifo_clr<=0;
    20. else if(state==DDR_WR_FIFO_CLEAR)
    21.     begin
    22.         if(wrfifo_clr_cnt==0||wrfifo_clr_cnt==1||wrfifo_clr_cnt==2)
    23.             wrfifo_clr<=1'b1;
    24.         else
    25.             wrfifo_clr<=1'b0;
    26.     end
    27. else
    28.     wrfifo_clr<=1'b0;
    29. end
    30.
    31. /*状态切换DDR_WR_FIFO_CLEAR->ADC_SAMPLE
    32. begin
    33.     if(!wrfifo_full && (wrfifo_clr_cnt==9))
    34.         state<=ADC_SAMPLE;
    35.     else
    36.         state<=DDR_WR_FIFO_CLEAR;
    37. end
    38. */

    （3）ADC_SAMPLE

    1. //根据ADC输出使能信号计数
    2. always@(posedge clk or posedge reset)begin
    3. if(reset)
    4.     adc_sample_cnt<=1'b0;
    5. else if(state==ADC_SAMPLE)begin
    6.     if(adc_data_en)
    7.         adc_sample_cnt<=adc_sample_cnt+1'b1;
    8.     else
    9.         adc_sample_cnt<=adc_sample_cnt;
    10. end
    11. else
    12.     adc_sample_cnt<=1'b0;
    13. end
    14.
    15. //产生采样使能信号给其他模块
    16. always@(posedge clk or posedge reset)begin
    17. if(reset)
    18.     ad_sample_en<=0;
    19. else if(state==ADC_SAMPLE)
    20.     ad_sample_en<=1;
    21. else
    22.     ad_sample_en<=0;
    23. end
    24.
    25. /*状态切换ADC_SAMPLE->DDR_RD_FIFO_CLEAR
    26. begin
    27.     if((adc_sample_cnt>=set_sample_num-1'b1)&& adc_data_en)
    28.         state<=DDR_RD_FIFO_CLEAR;
    29.     else
    30.         state<=state;
    31. end
    32. */

    （4）DDR_RD_FIFO_CLEAR

    1. //延时10个节拍
    2. always@(posedge clk or posedge reset)begin
    3. if(reset)
    4.     rdfifo_clr_cnt<=0;
    5. else if(state==DDR_RD_FIFO_CLEAR)//如果进入了清 fifo 状态
    6. begin
    7.     if(rdfifo_clr_cnt==9)
    8.         rdfifo_clr_cnt<=5'd9;
    9.     else
    10.         rdfifo_clr_cnt<=rdfifo_clr_cnt+1'b1;
    11. end
    12. else
    13.     rdfifo_clr_cnt<=5'd0;
    14. end
    15.
    16. //给清FIFO信号足够的拉高时间
    17. always@(posedge clk or posedge reset)begin
    18. if (reset)
    19.     rdfifo_clr<=0;
    20. else if(state==DDR_RD_FIFO_CLEAR)
    21. begin
    22.     if(rdfifo_clr_cnt==0||rdfifo_clr_cnt==1||rdfifo_clr_cnt==2)
    23.         rdfifo_clr<=1'b1;
    24. else
    25.         rdfifo_clr<=1'b0;
    26. end
    27. else
    28.     rdfifo_clr<=1'b0;
    29. end
    30.
    31. /*状态切换DDR_RD_FIFO_CLEAR->DATA_SEND_START
    32. begin
    33.     if(!rdfifo_empty && (rdfifo_clr_cnt==9))begin
    34.         state<=DATA_SEND_START;
    35.     end
    36.     else
    37.         state<=state;
    38. end
    39. */

    （5）DATA_SEND_START

    1. /*状态切换DATA_SEND_START->DATA_SEND_WORKING
    2. begin
    3.     state <= DATA_SEND_WORKING;
    4. end
    5. */

    （6）DATA_SEND_WORKING

    1. //发送数据计数
    2. always@(posedge clk or posedge reset)begin
    3. if(reset)
    4.     send_data_cnt<=32'd0;
    5. else if(state==IDLE)
    6.     send_data_cnt<=32'd0;
    7. else if(rdfifo_rden)
    8.     send_data_cnt<=send_data_cnt+1;
    9. else
    10.     send_data_cnt<=send_data_cnt;
    11. end
    12.
    13. //DDR数据存到以太网缓存
    14. always@(posedge clk or posedge reset)
    15. if(reset) begin
    16.     eth_fifo_wrreq <= 1'b0;
    17.     eth_fifo_wrdata <= 'd0;
    18. end
    19. else if(rdfifo_rden) begin
    20.     eth_fifo_wrreq <= 1'b1;
    21.     eth_fifo_wrdata <= rdfifo_dout;
    22. end
    23. else begin
    24.     eth_fifo_wrreq <= 1'b0;
    25.     eth_fifo_wrdata <= 'd0;
    26. end
    28. /*状态切换DATA_SEND_WORKING->IDLE、DATA_SEND_WORKING->DATA_SEND_WORKING
    29. begin
    30.     if(send_data_cnt >= set_sample_num-1'b1) begin
    31.         rdfifo_rden <= 1'b0;
    32.         state <= IDLE;
    33.     end
    34.     else begin
    35.         rdfifo_rden <= 1'b1;
    36.         state <= DATA_SEND_WORKING;
    37.     end
    38. end
    39. */

    7.1.4 fifo_axi_adapter模块

    看文章开头：Zynq—AD9238数据采集DDR3缓存千兆以太网发送实验（一）。

    1. S_IDLE:
    2. begin
    3.     if(start)
    4.         next_state = S_ARB;
    5.     else
    6.         next_state = S_IDLE;
    7. end
    1. module fifo_axi4_adapter #(
    2.   parameter FIFO_DW                = 16     ,
    3.   parameter WR_AXI_BYTE_ADDR_BEGIN = 0      ,
    4.   parameter WR_AXI_BYTE_ADDR_END   = 1023   ,
    5.   parameter RD_AXI_BYTE_ADDR_BEGIN = 0      ,
    6.   parameter RD_AXI_BYTE_ADDR_END   = 1023   ,
    7.
    8.   parameter AXI_DATA_WIDTH         = 128    ,
    9.   parameter AXI_ADDR_WIDTH         = 28     ,
    10.   parameter AXI_ID                 = 4'b0000,
    11.   parameter AXI_BURST_LEN          = 8'd31    //burst length = 32
    12. )
    13. (
    14.   input                          start         ,
    15.   // clock reset
    16.   input                          clk           ,
    17.   input                          reset         ,
    18.   // wr_fifo wr Interface
    19.   input                          wrfifo_clr    ,
    20.   input                          wrfifo_clk    ,
    21.   input                          wrfifo_wren   ,
    22.   input   [FIFO_DW-1:0]          wrfifo_din    ,
    23.   output                         wrfifo_full   ,
    24.   output  [15:0]                 wrfifo_wr_cnt ,
    25.   // rd_fifo rd Interface
    26.   input                          rdfifo_clr    ,
    27.   input                          rdfifo_clk    ,
    28.   input                          rdfifo_rden   ,
    29.   output  [FIFO_DW-1:0]          rdfifo_dout   ,
    30.   output                         rdfifo_empty  ,
    31.   output  [15:0]                 rdfifo_rd_cnt ,
    32.   // Master Interface Write Address Ports
    33.   output  [3:0]                  m_axi_awid    ,
    34.   output  [AXI_ADDR_WIDTH-1:0]   m_axi_awaddr  ,
    35.   output  [7:0]                  m_axi_awlen   ,
    36.   output  [2:0]                  m_axi_awsize  ,
    37.   output  [1:0]                  m_axi_awburst ,
    38.   output  [0:0]                  m_axi_awlock  ,
    39.   output  [3:0]                  m_axi_awcache ,
    40.   output  [2:0]                  m_axi_awprot  ,
    41.   output  [3:0]                  m_axi_awqos   ,
    42.   output  [3:0]                  m_axi_awregion,
    43.   output                         m_axi_awvalid ,
    44.   input                          m_axi_awready ,
    45.   // Master Interface Write Data Ports
    46.   output  [AXI_DATA_WIDTH-1:0]   m_axi_wdata   ,
    47.   output  [AXI_DATA_WIDTH/8-1:0] m_axi_wstrb   ,
    48.   output                         m_axi_wlast   ,
    49.   output                         m_axi_wvalid  ,
    50.   input                          m_axi_wready  ,
    51.   // Master Interface Write Response Ports
    52.   input   [3:0]                  m_axi_bid     ,
    53.   input   [1:0]                  m_axi_bresp   ,
    54.   input                          m_axi_bvalid  ,
    55.   output                         m_axi_bready  ,
    56.   // Master Interface Read Address Ports
    57.   output  [3:0]                  m_axi_arid    ,
    58.   output  [AXI_ADDR_WIDTH-1:0]   m_axi_araddr  ,
    59.   output  [7:0]                  m_axi_arlen   ,
    60.   output  [2:0]                  m_axi_arsize  ,
    61.   output  [1:0]                  m_axi_arburst ,
    62.   output  [0:0]                  m_axi_arlock  ,
    63.   output  [3:0]                  m_axi_arcache ,
    64.   output  [2:0]                  m_axi_arprot  ,
    65.   output  [3:0]                  m_axi_arqos   ,
    66.   output  [3:0]                  m_axi_arregion,
    67.   output                         m_axi_arvalid ,
    68.   input                          m_axi_arready ,
    69.   // Master Interface Read Data Ports
    70.   input   [3:0]                  m_axi_rid     ,
    71.   input   [AXI_DATA_WIDTH-1:0]   m_axi_rdata   ,
    72.   input   [1:0]                  m_axi_rresp   ,
    73.   input                          m_axi_rlast   ,
    74.   input                          m_axi_rvalid  ,
    75.   output                         m_axi_rready
    76. );

    7.1.5 eth_send_data 模块

    将DDR读出的ADC数据发送到电脑端。

    （1）fifo_tx模块

    First Word Fall Through（ FWFT）可以不需要读命令， 自动将最新的数据放在 dout 上。

    （2）eth_send_ctrl模块

    以太网帧最大长度 1518 字节（数据段 1500 字节） ， 其中数据段 1500 字节还包括 20 字节 IP 报文头部和 8 字节 UDP 报文头部， 所以数据帧发送的ACM9238 采集的数据最大长度为 1472 字节。

    1.   always@(posedge clk125M or negedge reset_n)
    2.   if(!reset_n) begin
    3.     pkt_tx_en <= 1'd0;
    4.     pkt_length <= 16'd0;
    5.     data_num <= 32'd0;
    6.     state <= 0;
    7.     cnt_dly_time <= 28'd0;
    8.   end
    9.   else begin
    10.     case(state)
    11.         0://得到 pkt_length 信号的初始值
    12.             begin
    13.                 if(restart_req)begin
    14.                     data_num <= total_data_num;
    15.                     if((total_data_num << 1) >= 16'd1472)begin
    16.                         pkt_length <= 16'd1472;	//一个数据2个字节
    17.                         state <= 1;
    18.                     end
    19.                     else if((total_data_num << 1) > 0)begin
    20.                         pkt_length <= total_data_num << 1; //一个数据2个字节
    21.                         state <= 1;
    22.                     end
    23.                     else begin
    24.                         state <= 0;
    25.                     end
    26. 				end
    27.             end
    28.          1:
    29.             begin
    30.                 if(fifo_rd_cnt >= (pkt_length -2)) begin
    31.                     pkt_tx_en <= 1'd1;
    32.                     state <= 2;
    33.                 end
    34.                 else begin
    35.                     state <= 1;
    36.                     pkt_tx_en <= 1'd0;
    37.                 end
    38.             end
    39.          2:
    40.             begin
    41.                 pkt_tx_en <= 1'd0;
    42.                 if(eth_tx_done)begin
    43. 					data_num <= data_num - pkt_length/2;
    44. 					state <= 3;
    45. 				end
    46.             end
    47.
    48.         3:
    49. 			if(cnt_dly_time >= cnt_dly_min)begin
    50.                state <= 4;
    51.                cnt_dly_time <= 28'd0;
    52.             end
    53.             else begin
    54.                cnt_dly_time <= cnt_dly_time + 1'b1;
    55. 			   state <= 3;
    56.             end
    57.          4:
    58.             begin
    59.                 if(data_num * 2 >= 16'd1472)begin
    60. 					pkt_length <= 16'd1472;
    61. 					state <= 1;
    62. 				end
    63. 				else if(data_num * 2 > 0)begin
    64. 					pkt_length <= data_num * 2;
    65. 					state <= 1;
    66. 				end
    67. 				else begin
    68. 					state <= 0;
    69. 				end
    70.             end
    71.
    72.           default:state <= 0;
    73.
    74.     endcase
    75.   end
  • 相关阅读:
    高创新 | CEEMDAN-VMD-BiLSTM-Attention双重分解+双向长短期记忆神经网络+注意力机制多元时间序列预测
    Swin Transformer目标检测—训练自己数据集
    【编程题】【Scratch一级】2022.09 踢足球
    Ubuntu 20.04上安装Datalog Disassembly工具的过程
    江苏大学计算机考研资料汇总
    33张Java高级进阶技术思维导图，白嫖大佬梳理的技术要点！只需看重点，学习效率提升300%（建议收藏）
    GreenPlum简介
    CTF 代码审计之绕过过滤的空白字符
    并查集(Data Structure for Disjoint Sets)
    2.1 线性表的链式存储--单链表（C语言详细实现）
  • 原文地址：https://blog.csdn.net/chinalihuanyu/article/details/136385897
