• STM32 Cubemx配置SPI编程（使用Flash模块）

    文章目录

    前言

    本篇文章来为大家讲解一下Flash模块的使用方法，Flash模块这里选择W25Q64模块。

    一、W25Q64模块介绍

    W25Q64 是一款由 Winbond 公司生产的串行闪存存储器，属于其 W25Q 系列产品。以下是关于 W25Q64 模块的一些基本信息：

    存储容量：W25Q64 模块通常具有 64 Megabit（Mb）的存储容量，相当于 8 Megabyte（MB）。

    接口：W25Q64 采用串行外围接口（SPI）进行通信。SPI 接口是一种通用的、简单的串行通信协议，通常用于与微控制器、传感器和其他外设进行通信。

    工作电压：W25Q64 通常支持 2.7V 至 3.6V 的工作电压范围。

    主要特点：

    高速串行接口：W25Q64 支持高达 104 MHz 的串行时钟速率，使得数据读写速度快。

    大容量存储：64 Mb 的存储容量足够存储大量的数据。

    低功耗：W25Q64 在读取和待机模式下具有低功耗特性，适合于要求电源效率的应用场景。

    扇区擦除：支持扇区擦除，使得对存储器的擦除操作更加灵活。

    写保护：W25Q64 具有写保护功能，可保护存储器中的数据不受意外写入。

    应用领域：W25Q64 可广泛应用于嵌入式系统中，如智能家居设备、工业控制系统、网络设备、汽车电子等领域。它常用于存储固件、配置文件、日志数据等。

    支持软件：通常，W25Q64 模块可以与多种嵌入式系统和开发平台兼容，并且厂商通常会提供相应的驱动程序和示例代码，以便开发人员轻松地集成和使用该模块。

    二、STM32Cubemx配置SPI

    SPI Flash模块一共有6根线，接线方式如下：

    VCC3.3V
    GNDGND
    SCKSPI_SCK
    DOSPI_MISO
    DISPI_MOSI

    在这里插入图片描述
    配置PB9为输出模式，作为片选引脚。
    在这里插入图片描述

    三、SPI HAL库操作函数分析

    3.1查询方式

    HAL_SPI_TransmitReceive()：用于同时发送和接收数据。它的原型为：

    HAL_StatusTypeDef HAL_SPI_TransmitReceive(SPI_HandleTypeDef *hspi, uint8_t *pTxData, uint8_t *pRxData, uint16_t Size, uint32_t Timeout);


    • 1
    • 2

    返回值：返回一个HAL_StatusTypeDef类型的枚举值，表示函数执行的状态。通常用HAL_OK表示成功，其他值表示错误。

    参数：

    hspi：SPI句柄，包含了SPI的配置信息和状态信息。
    pTxData：指向要发送数据的缓冲区的指针。
    pRxData：指向接收数据的缓冲区的指针。
    Size：要发送/接收的数据字节数。
    Timeout：超时时间，以毫秒为单位。如果超过这个时间函数还没有完成，则返回超时错误。

    发送数据和接收数据过程：
    在这里插入图片描述
    代码分析：

    while ((hspi->TxXferCount > 0U) || (hspi->RxXferCount > 0U)): 这是一个 while 循环，其条件是直到所有的数据都传输完成，即直到 TxXferCount 和 RxXferCount 均为零时才退出循环。TxXferCount 表示待发送的数据数量，RxXferCount 表示待接收的数据数量。

    if ((__HAL_SPI_GET_FLAG(hspi, SPI_FLAG_TXE)) && (hspi->TxXferCount > 0U) && (txallowed == 1U)): 这是一个条件判断语句，检查是否满足以下条件：SPI 发送缓冲区为空 (SPI_FLAG_TXE)、仍有待发送的数据 (TxXferCount > 0U)，并且允许发送数据 (txallowed == 1U)。如果条件成立，则将待发送数据写入到 SPI 数据寄存器 (DR) 中，并更新相关的变量，表示已发送了一个字节的数据。

    txallowed = 0U;: 将 txallowed 置为 0，表示下一个操作将是接收操作，而不是发送操作。

    if ((__HAL_SPI_GET_FLAG(hspi, SPI_FLAG_RXNE)) && (hspi->RxXferCount > 0U)): 这是另一个条件判断语句，检查是否满足以下条件：SPI 接收缓冲区非空 (SPI_FLAG_RXNE)，并且仍有待接收的数据 (RxXferCount > 0U)。如果条件成立，则从 SPI 数据寄存器 (DR) 中读取接收到的数据，并将其存储到接收缓冲区中。

    txallowed = 1U;: 将 txallowed 置为 1，表示下一个操作将是发送操作，允许发送数据。

    if ((((HAL_GetTick() - tickstart) >= Timeout) && ((Timeout != HAL_MAX_DELAY))) || (Timeout == 0U)): 这个条件判断语句用于检查是否超时。它检查了两个条件：一是从开始传输到当前时刻的时间是否超过了设定的超时时间 Timeout，并且 Timeout 不是设置为无限等待；二是如果 Timeout 被设置为 0，表示立即超时。如果超时条件满足，则会将错误码置为超时错误，并跳转到错误处理的标签 error。

    HAL_SPI_Transmit()：用于只发送数据而不接收。它的原型为：

    HAL_StatusTypeDef HAL_SPI_Transmit(SPI_HandleTypeDef *hspi, uint8_t *pData, uint16_t Size, uint32_t Timeout);


    • 1
    • 2

    返回值：同样返回HAL_StatusTypeDef类型的枚举值，表示函数执行的状态。

    参数：

    hspi：SPI句柄，包含了SPI的配置信息和状态信息。
    pData：指向要发送数据的缓冲区的指针。
    Size：要发送的数据字节数。
    Timeout：超时时间，以毫秒为单位。

    在这里插入图片描述

    HAL_SPI_Receive()：用于只接收数据而不发送。它的原型为：

    HAL_StatusTypeDef HAL_SPI_Receive(SPI_HandleTypeDef *hspi, uint8_t *pData, uint16_t Size, uint32_t Timeout);


    • 1
    • 2

    返回值：同样返回HAL_StatusTypeDef类型的枚举值，表示函数执行的状态。

    参数：

    hspi：SPI句柄，包含了SPI的配置信息和状态信息。
    pData：指向接收数据的缓冲区的指针。
    Size：要接收的数据字节数。
    Timeout：超时时间，以毫秒为单位。

    在这里插入图片描述

    3.2中断方式

    中断方式这里就只分析下面一个函数;

    HAL_StatusTypeDef HAL_SPI_TransmitReceive_IT(SPI_HandleTypeDef *hspi, uint8_t *pTxData, uint8_t *pRxData, uint16_t Size)

    • 1

    参数：

    hspi：指向 SPI 外设句柄的指针，其中包含了 SPI 外设的配置和状态信息。
    pTxData：指向要发送数据的缓冲区的指针。
    pRxData：指向用于接收数据的缓冲区的指针。
    Size：要发送/接收的数据的数量。

    函数的返回值是一个 HAL_StatusTypeDef 类型的枚举，表示函数执行的状态，可能的返回值包括 HAL_OK（成功）和各种错误代码，如 HAL_ERROR、HAL_BUSY 等。

    这个函数的作用是在 SPI 通信中以中断的方式进行数据的传输和接收。它允许将发送和接收的数据分别存储在两个不同的缓冲区中，因此可以同时进行数据的发送和接收。

    这个函数主要就是将SPI中断打开并且设置中断服务程序代码。
    在这里插入图片描述
    具体中断的调用流程：
    在这里插入图片描述
    当发生中断调用设置的SPI_2linesRxISR_8BIT和SPI_2linesTxISR_8BIT两个函数。

    在这里插入图片描述

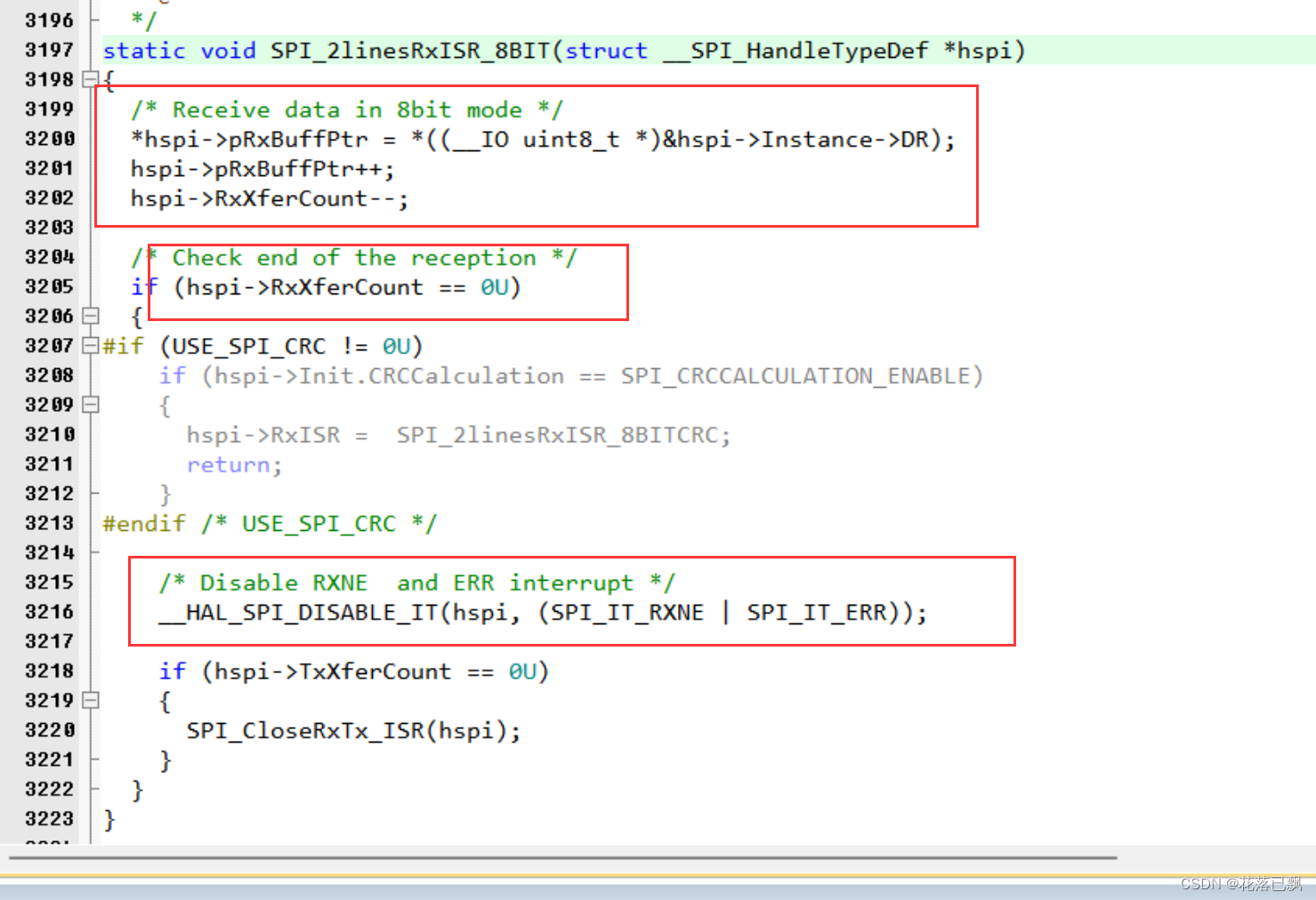

    在这两个函数的内部会判断是否有数据可以接收或者是发送，当数据接收和发送都完成后会关闭中断。
    在这里插入图片描述

    在这里插入图片描述
    在SPI_CloseRxTx_ISR函数中会调用到HAL_SPI_TxRxCpltCallback回调函数。
    在这里插入图片描述

    四、Flash时序分析

    这里我们主要会实现四个提供给外部可以使用到的函数分别是：

    在这里插入图片描述

    1.读器件ID指令

    读器件ID的时候首先需要先将片选引脚拉低，然后再写入9Fh指令，然后就能够读取到制造ID，存储器ID，兼容性ID。
    在这里插入图片描述
    在发送完9Fh指令后还需要再发送一个指令（可以随意），因为在DO数据线上第一个数据是没有意义的数据，又因为SPI通信发送多少个数据就会接收多少个数据，所以在这里需要再次发送一个数据出去，才能读取到器件的ID。
    在这里插入图片描述

    2.写使能

    在进行页编程，扇区擦除，块区擦除，芯片擦除和写状态寄存器命令之前都需要进行写使能。

    写使能的操作也不是特别难，首先拉低CS引脚，然后写入06h，再拉高CS引脚。
    在这里插入图片描述

    3.擦除扇区

    在Flash模块中一个扇区的大小是4K字节。

    在进行扇区擦除的时候需要先进行写使能，然后拉低CS引脚，再写入20h和24位的地址，擦除完成后BUSY位会变为0。
    在这里插入图片描述

    4.页编程

    在进行页编程的时候，需要先进行写使能，然后把CS拉低，再写入02h指令，再把24位的地址写入，写完数据后把CS拉高，最后等待写入完成。
    在这里插入图片描述
    在这里插入图片描述

    5.读数据

    在读数据的时候首先把CS引脚拉低，然后写入03h指令，然后再写入要读取的24位地址，然后就可以读取到对应的数据，只要时钟线不停止就可以把整个芯片存储区的数据读取出来，最后拉低CS引脚。
    在这里插入图片描述
    在这里插入图片描述

    6.读状态寄存器

    在读状态寄存器时先将CS拉低，然后写入05h指令，当识别到是05h指令的时候芯片就会把状态寄存器的值输出，这个时候就可以读取到状态寄存器的值。
    在这里插入图片描述
    在这里插入图片描述
    首先读取到的是BUSY位。
    在这里插入图片描述

    五、Flash驱动程序编写

    1.代码编写测试

    创建两个文件spiflash.c和spiflash.h用来管理SPI Flash的驱动程序：
    spiflash.h

    #ifndef __SPIFLASH_H__
#define __SPIFLASH_H__

#include "main.h"

int SPIFlash_ReadID(void);

int SPIFlash_EraseSector(uint32_t addr);

int SPIFlash_Write(uint16_t addr, uint8_t* datas, uint16_t len);

int SPIFlash_Read(uint16_t addr, uint8_t* datas, uint16_t len);


#endif


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16

    spiflash.c

    #include "spiflash.h"

#define TIMEOUT			1000//超时时间

extern SPI_HandleTypeDef hspi1;

extern void WaitTxCplt(int timeout);
extern void WaitTxRxCplt(int timeout);
extern void WaitRxCplt(int timeout);

//选择从机拉低CS
static void CSEnable(void)
{
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET);
}

//拉高CS结束通信过程
static void CSDisable(void)
{
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET);
}

//写使能
static void WriteEnable(void)
{
	uint8_t data = 0x06;
	CSEnable();//拉低CS引脚,选中设备
	HAL_SPI_Transmit_IT(&hspi1, &data, 1);
	WaitTxCplt(TIMEOUT);//等待发送完成数据
	CSDisable();//拉高CS引脚,失能设备
}

//读状态寄存器
static int ReadStatusReg(void)
{
	uint8_t TxBuf[2] = {0x05, 0xff};//发送数据数组
	uint8_t RxBuf[2] = {0, 0};//接收数据数组
	CSEnable();//拉低CS引脚,选中设备
	HAL_SPI_TransmitReceive_IT(&hspi1, TxBuf, RxBuf, 2);
	WaitTxRxCplt(TIMEOUT);//等待发送接收完成数据
	CSDisable();//拉高CS引脚,失能设备

	return RxBuf[1];
}

//等待Flash模块就绪
static int SPIFlash_WaitReady(void)
{
	while (ReadStatusReg() & 1 == 1);
}

//读器件ID
int SPIFlash_ReadID(void)
{
	uint8_t TxBuf[2] = {0x9F, 0x00};//发送数据数组
	uint8_t RxBuf[2] = {0, 0};//接收数据数组
	CSEnable();//拉低CS引脚,选中设备
	HAL_SPI_TransmitReceive_IT(&hspi1, TxBuf, RxBuf, 2);
	WaitTxRxCplt(TIMEOUT);//等待发送接收完成数据
	CSDisable();//拉高CS引脚,失能设备

	return RxBuf[1];
}

//擦除扇区
int SPIFlash_EraseSector(uint32_t addr)
{
	uint8_t TxBuf[4] = {0x20};
	//得到24bit地址
	TxBuf[1] = (addr >> 16) & 0xff;
	TxBuf[2] = (addr >> 8) & 0xff;
	TxBuf[3] = (addr >> 0) & 0xff;

	//写使能
	WriteEnable();
	CSEnable();//拉低CS引脚,选中设备
	HAL_SPI_Transmit_IT(&hspi1, TxBuf, 4);
	WaitTxCplt(TIMEOUT);//等待发送完成数据
	CSDisable();//拉高CS引脚,失能设备
	//等待就绪
	SPIFlash_WaitReady();

	return 0;
}

//写数据
int SPIFlash_Write(uint16_t addr, uint8_t* datas, uint16_t len)
{
	uint8_t TxBuf[4] = {0x02};
	//得到24bit地址
	TxBuf[1] = (addr >> 16) & 0xff;
	TxBuf[2] = (addr >> 8) & 0xff;
	TxBuf[3] = (addr >> 0) & 0xff;

	//写使能
	WriteEnable();
	CSEnable();//拉低CS引脚,选中设备

	//写命令和写地址
	HAL_SPI_Transmit_IT(&hspi1, TxBuf, 4);
	WaitTxCplt(TIMEOUT);//等待发送完成数据

	//写数据
	HAL_SPI_Transmit_IT(&hspi1, datas, len);
	WaitTxCplt(TIMEOUT);//等待发送完成数据

	CSDisable();//拉高CS引脚,失能设备
	//等待就绪
	SPIFlash_WaitReady();

	return 0;
}

//读数据
int SPIFlash_Read(uint16_t addr, uint8_t* datas, uint16_t len)
{
	uint8_t TxBuf[4] = {0x03};
	//得到24bit地址
	TxBuf[1] = (addr >> 16) & 0xff;
	TxBuf[2] = (addr >> 8) & 0xff;
	TxBuf[3] = (addr >> 0) & 0xff;

	CSEnable();//拉低CS引脚,选中设备

	//写命令和写地址
	HAL_SPI_Transmit_IT(&hspi1, TxBuf, 4);
	WaitTxCplt(TIMEOUT);//等待发送完成数据

	//读数据
	HAL_SPI_Receive_IT(&hspi1, datas, len);
	WaitRxCplt(TIMEOUT);//等待读取数据完成

	CSDisable();//拉高CS引脚,失能设备

	return 0;
}


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    • 106
    • 107
    • 108
    • 109
    • 110
    • 111
    • 112
    • 113
    • 114
    • 115
    • 116
    • 117
    • 118
    • 119
    • 120
    • 121
    • 122
    • 123
    • 124
    • 125
    • 126
    • 127
    • 128
    • 129
    • 130
    • 131
    • 132
    • 133
    • 134
    • 135
    • 136
    • 137

    这里会使用到中断的方式来处理发送和接收数据完成：

    //标志位用于标志是否发送和接收完成数据
static volatile int g_spi1_tx_complete = 0;
static volatile int g_spi1_rx_complete = 0;
static volatile int g_spi1_txrx_complete = 0;

//发送数据完成中断
void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi)
{
	if (hspi == &hspi1)
	{
		g_spi1_tx_complete = 1;//接收到数据后标志位置为1
	}
}

//等待发送数据完成
void WaitTxCplt(int timeout)
{
	while (g_spi1_tx_complete == 0 && timeout--)
	{
		HAL_Delay(1);
	}

	g_spi1_tx_complete = 0;
}

//接收数据完成中断回调函数
void HAL_SPI_RxCpltCallback(SPI_HandleTypeDef *hspi)
{
	if (hspi == &hspi1)
	{
		g_spi1_rx_complete = 1;//发送完成数据后标志位置为1
	}
}

//等待接收数据完成
void WaitRxCplt(int timeout)
{
	while (g_spi1_rx_complete == 0 && timeout--)
	{
		HAL_Delay(1);
	}

	g_spi1_rx_complete = 0;
}

//发送接收数据完成中断回调函数
void HAL_SPI_TxRxCpltCallback(SPI_HandleTypeDef *hspi)
{
	if (hspi == &hspi1)
	{
		g_spi1_txrx_complete = 1;//发送接收完成数据后标志位置为1
	}
}

//等待发送接收数据完成
void WaitTxRxCplt(int timeout)
{
	while (g_spi1_txrx_complete == 0 && timeout--)
	{
		HAL_Delay(1);
	}
	g_spi1_txrx_complete = 0;
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63

    总结

    本篇文章主要讲解了STM32Cubemx配置SPI的流程以及Flash驱动程序的编写。
