• 【STM32】串口和printf

    1.数据通信的基本知识

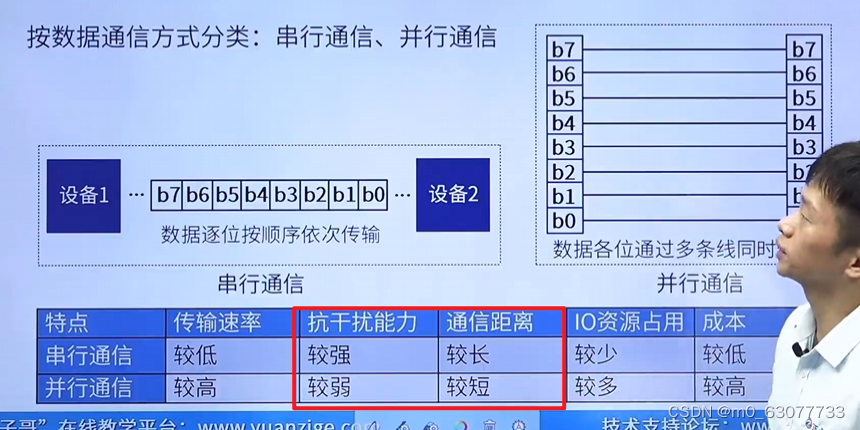

    1.串行/并行通信

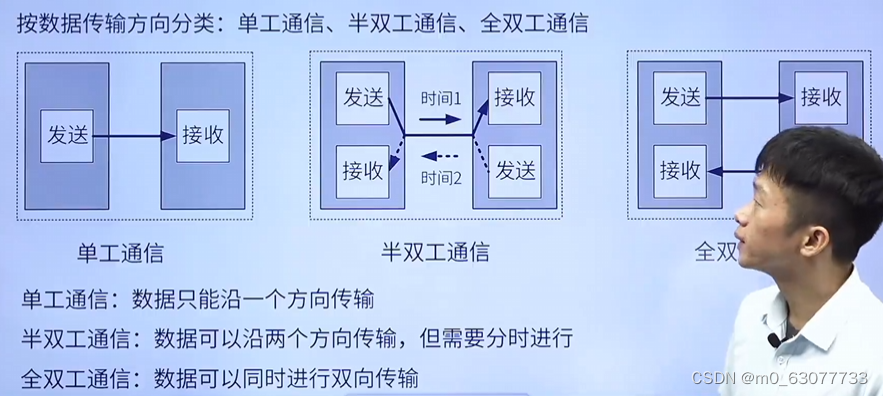

    2.单工/半双工/全双工通信

    类似于【广播  对讲 电话】

    不是有两根线就是全双工，而是输入和输出都有对应的数据线。

    3.同步/异步通信

    区分同步/异步通信的根本：判断是否有时钟信号（时钟线）。如果有时钟线则是同步通信，如果没有时钟线则是异步通信。

    4.波特率  VS  比特率

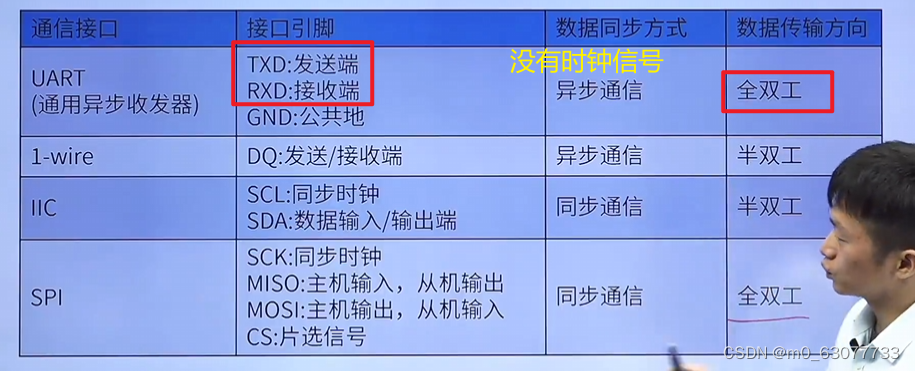

    5.常见的串行通信接口

    2.串口（RS-232）

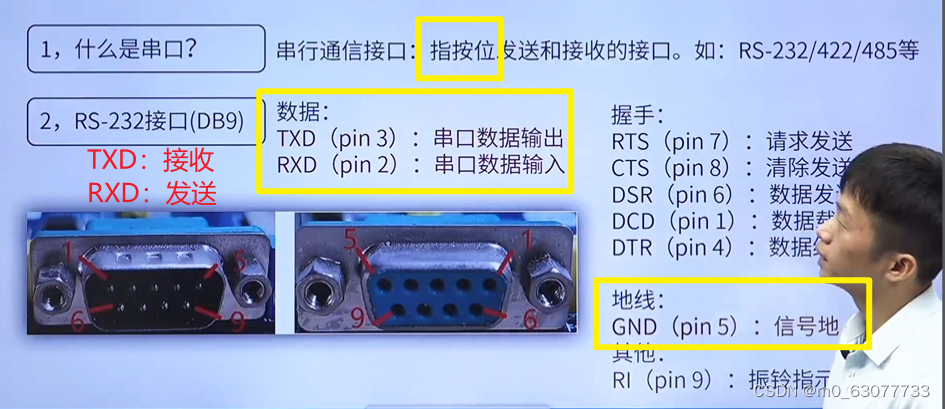

    1.什么是串口

    实际上就是按位来对数据进行发送和接收。

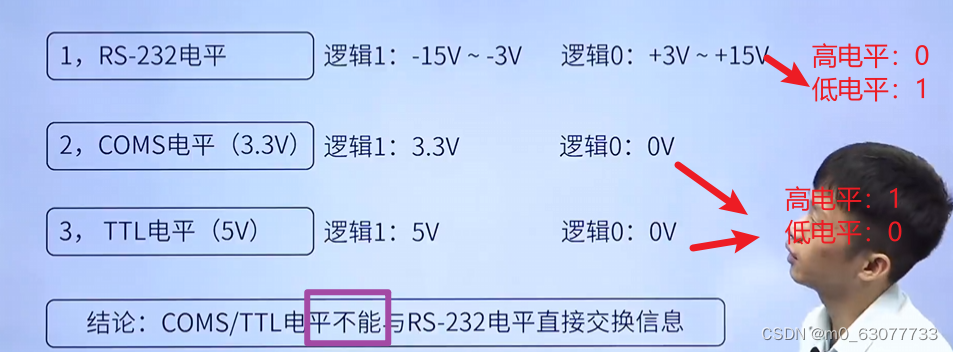

    2.RS232电平和CMOS/TTL电平对比

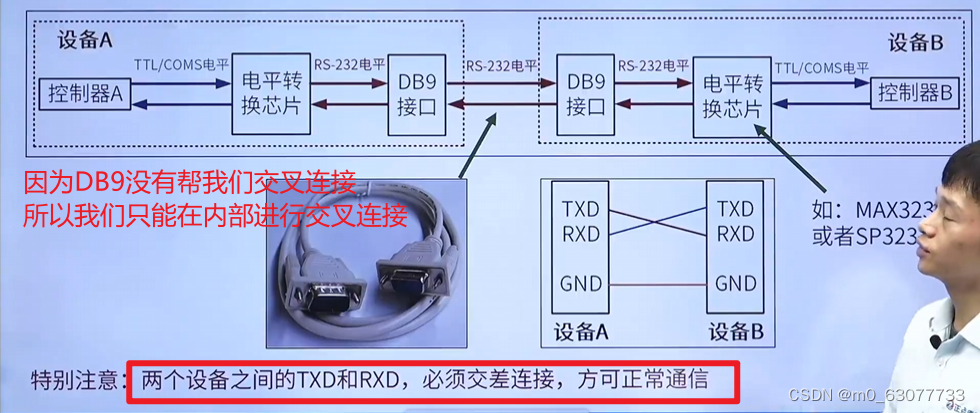

    3.设备间的RS232通信示意图

    MAX323：将RS232电平---》TTL/CMOS电平

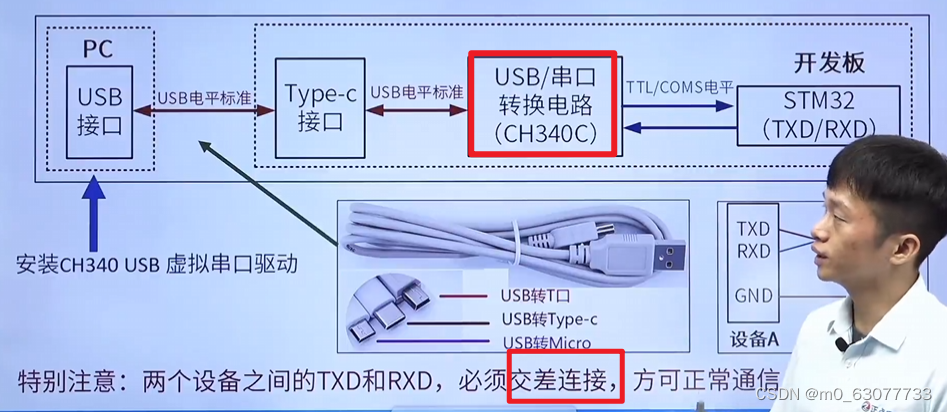

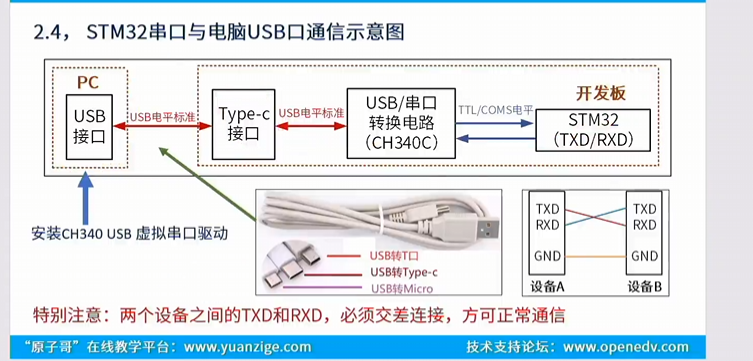

     4.STM32串口与电脑USB口通信示意图

    USB/串口转换电路CH340C：USB电平---》TTL/CMOS电平

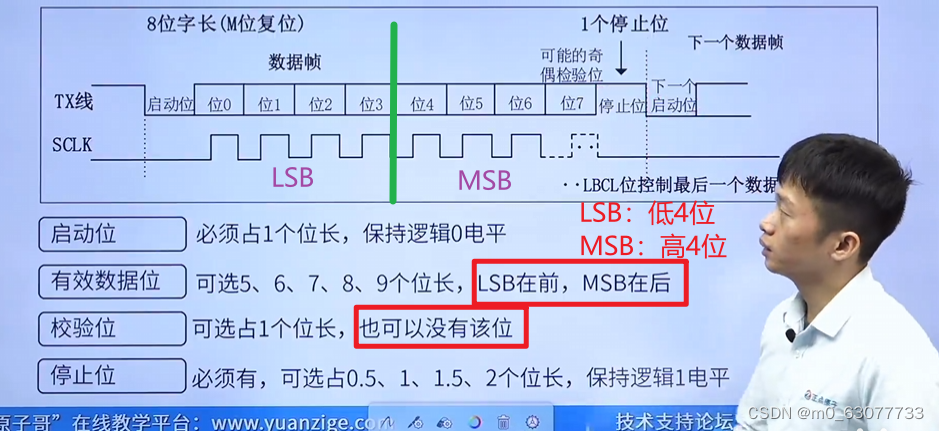

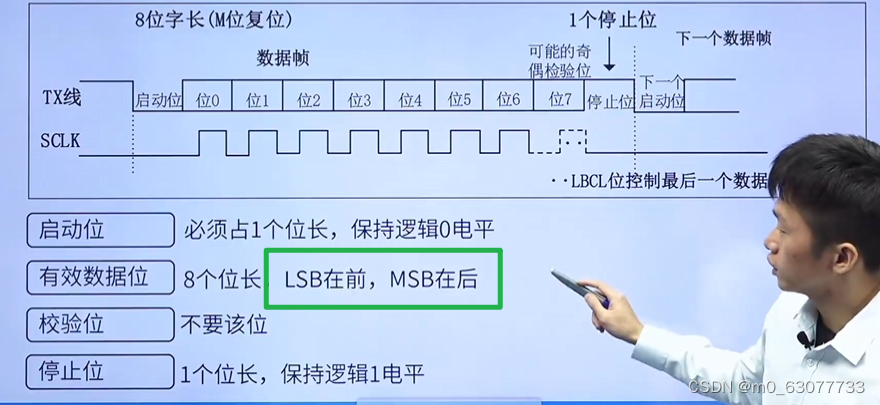

    5.RS232异步通信协议

    注意：异步通信协议中是没有使用到时钟线（SCLK）

    3.STM32USART

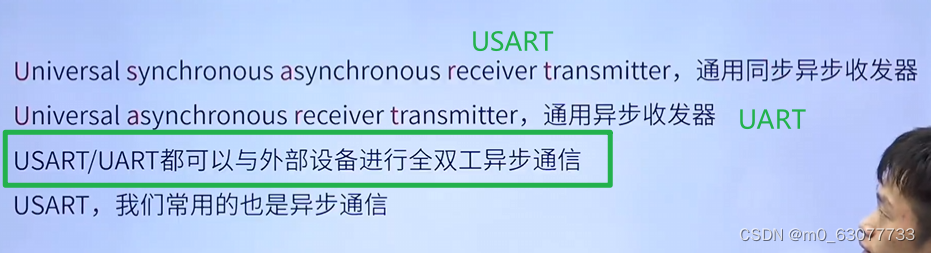

    1.STM32USART简介

    USART虽然是同步和异步都可以进行使用，但是我们大多数情况下使用的都是异步通信。

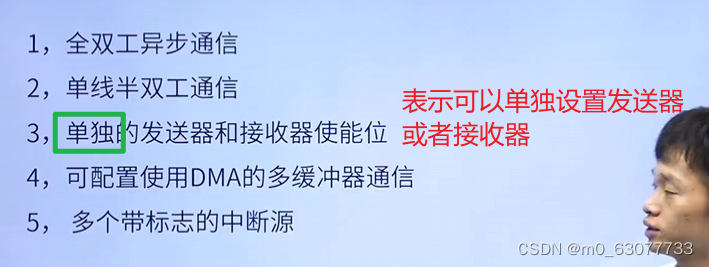

    2.STM32USART主要特征

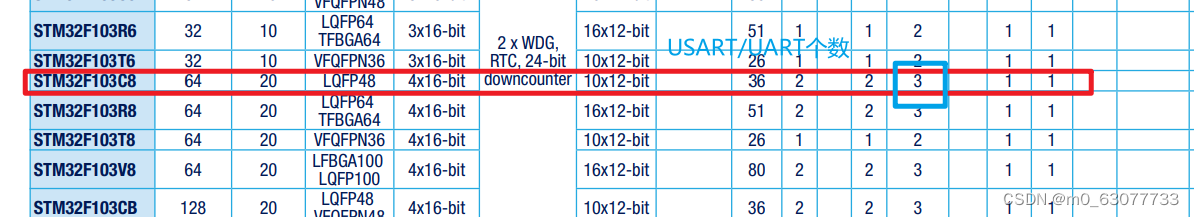

    3.在选型手册中查看USART/UART对应的引脚定义

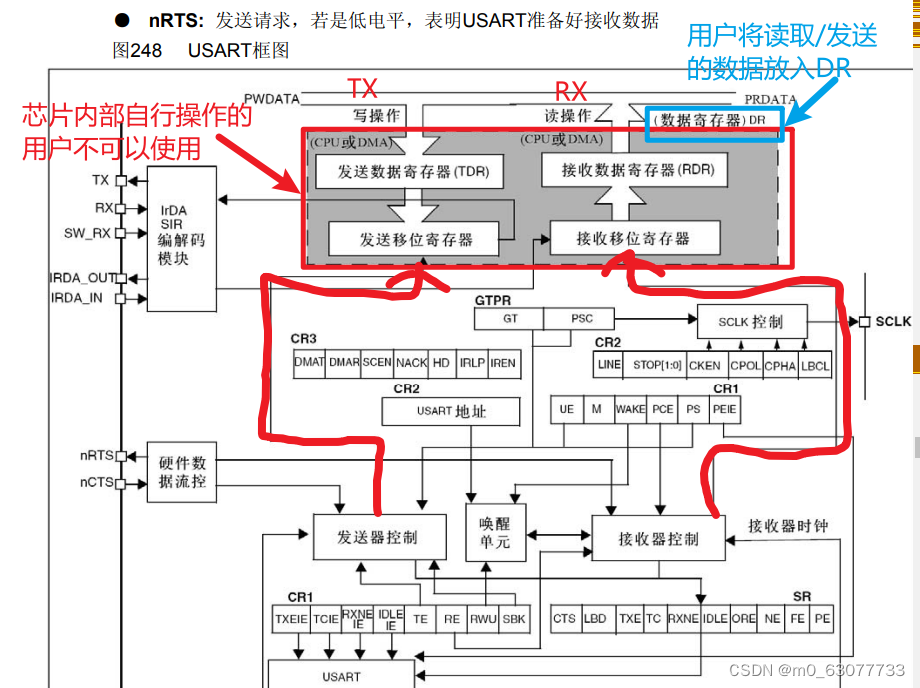

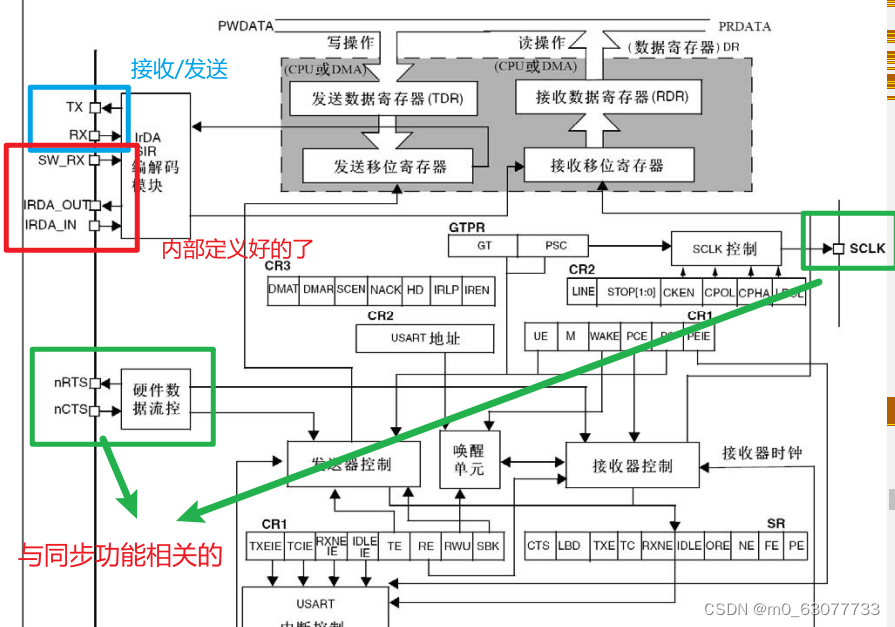

    4.STM32F1的USART框图

    1.引脚说明

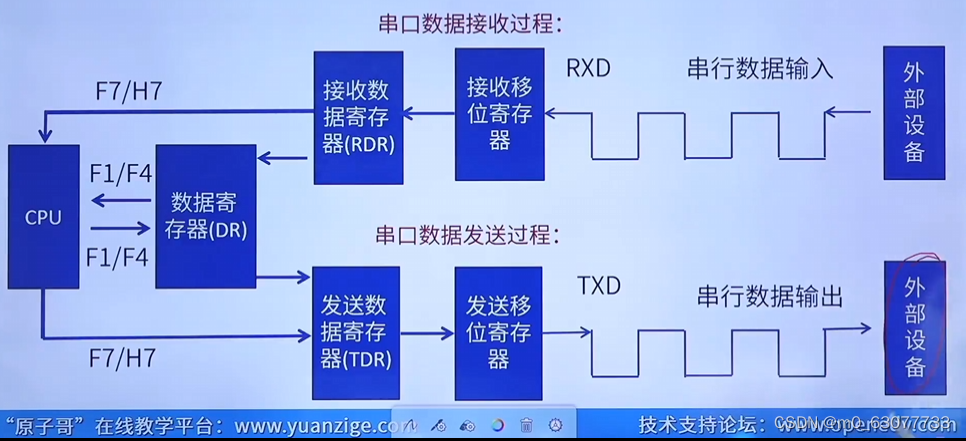

    2.接收/发送数据的存放/处理位置

    数据要先放在DR寄存器中，然后再通过DR寄存器操作CPU

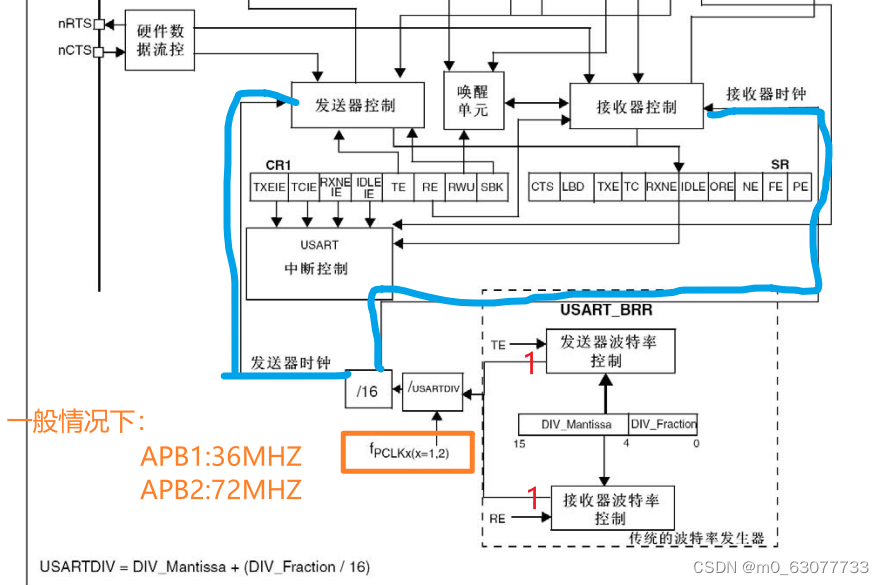

    3.波特率的处理

    5.框图简化版

    4.设置USART/UART波特率

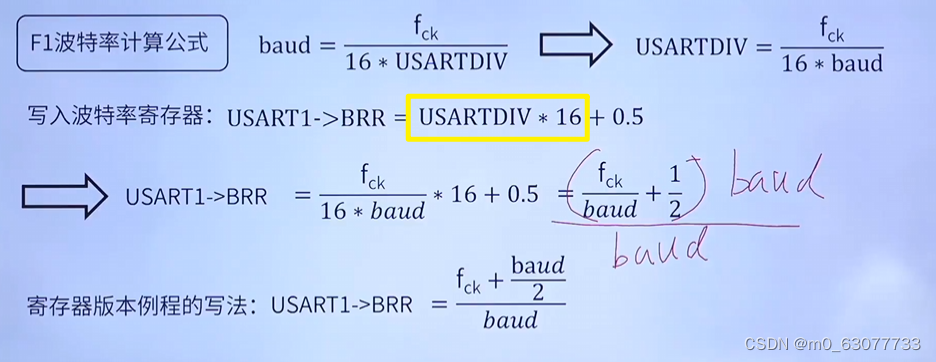

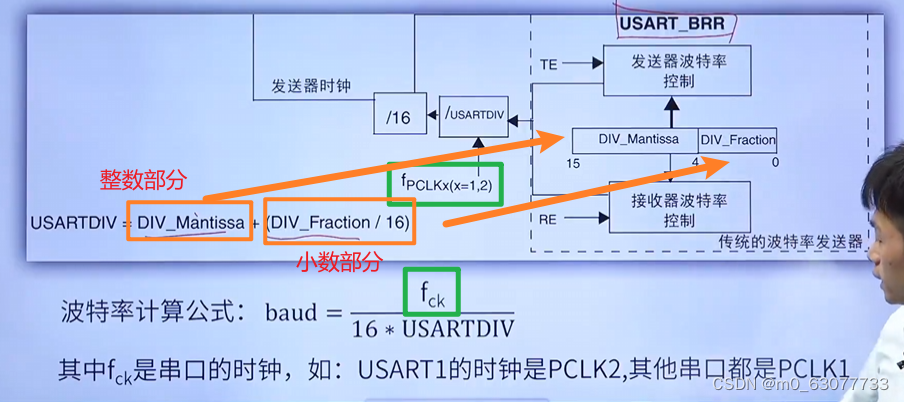

    1.计算公式

    baud：波特率是用户自己定义的，然后求出USARTDIV，然后分为整数部分和小数部分，在存储到USART_BRR寄存器

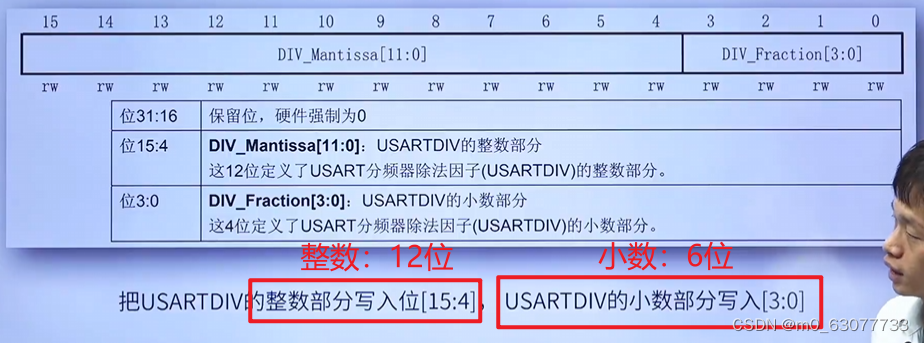

    2.波特比率寄存器（BRR）

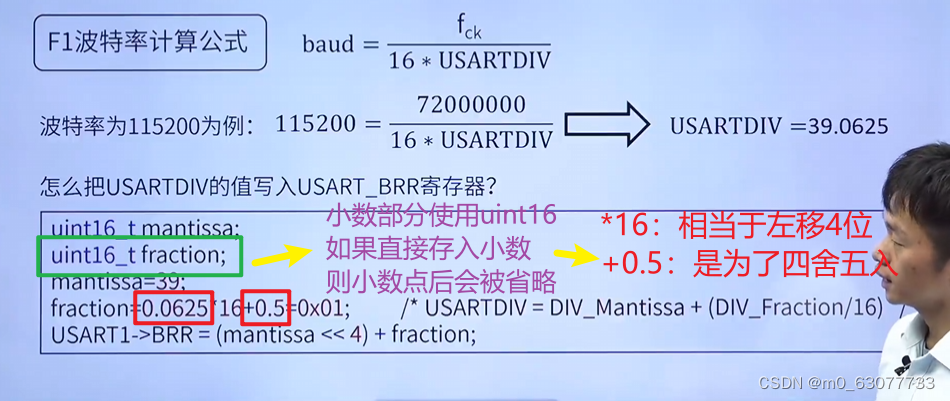

    3.举个例子

    4.公式推导

    因为小数部分和整数部分都要往左移动4位，所以将整个值*16

    5.USART寄存器

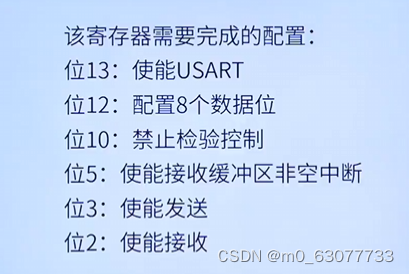

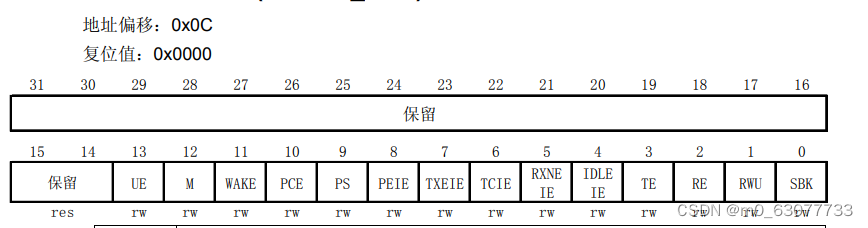

    1.控制寄存器 1(USART_CR1)

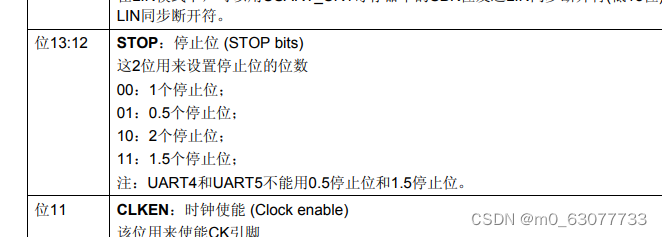

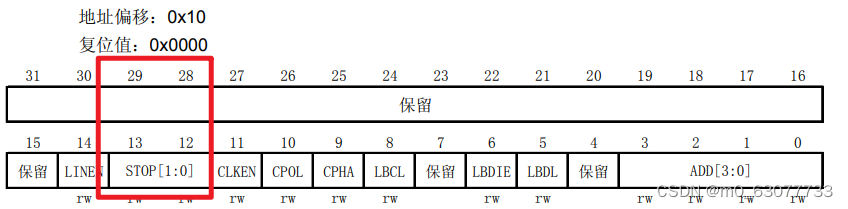

    2.控制寄存器 2(USART_CR2)

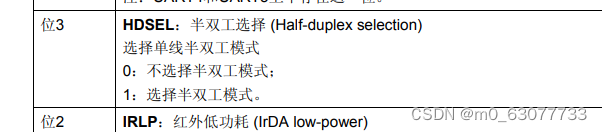

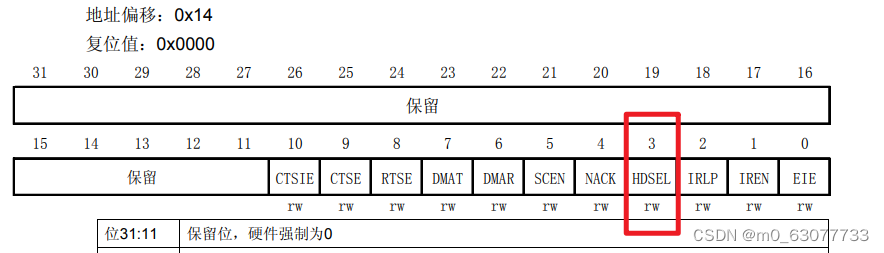

    3. 控制寄存器 3(USART_CR3)

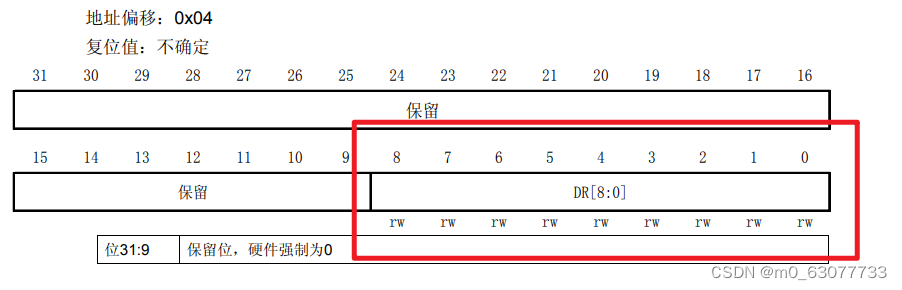

    4. 数据寄存器(USART_DR)

    1）具体传输多少位取决于寄存器USART_CR1中的位12M【字长】

    2）设置好控制和波特率寄存器后，往该寄存器写入数据即可发送，接收数据则读该寄存器

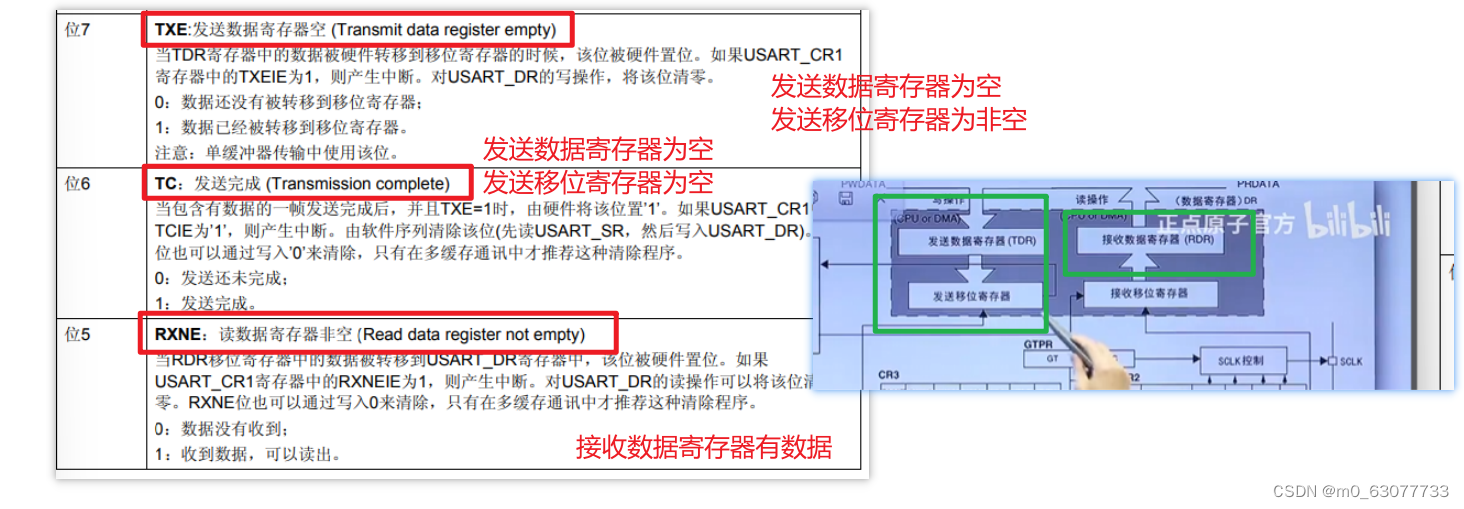

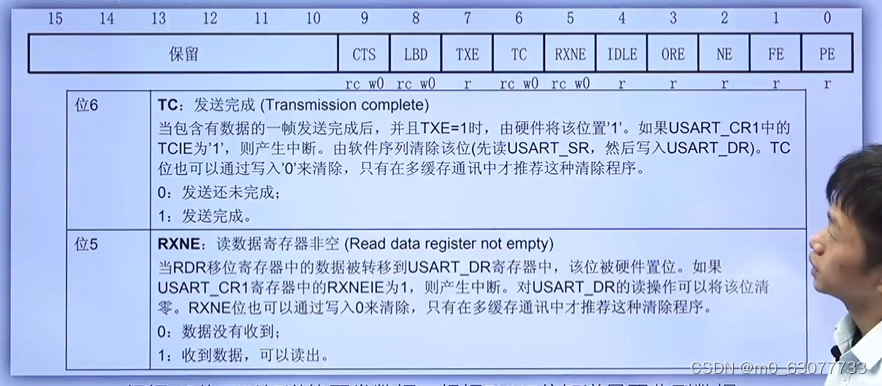

    5.状态寄存器(USART_SR)

    根据TC位（发送完成位）可以知道能否发数据，根据RXNE位（读数据寄存器非空）知道是否收到数据。

    6.需要配置的时序总结

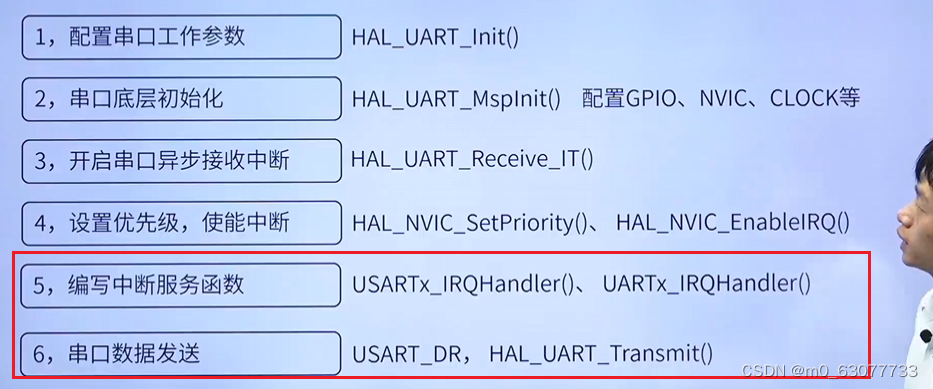

    6.USART/UART异步通信配置步骤

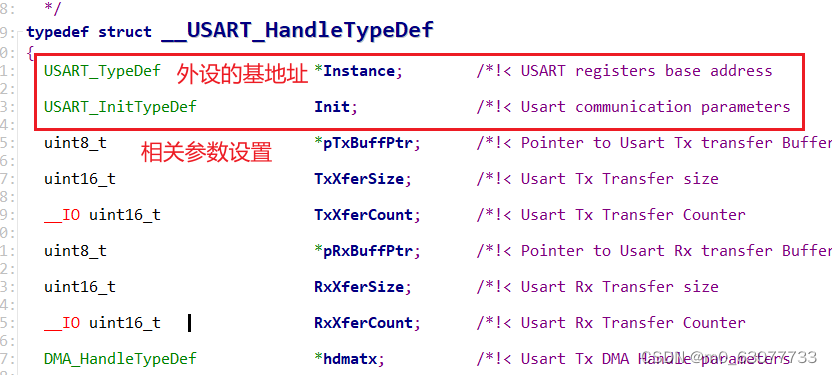

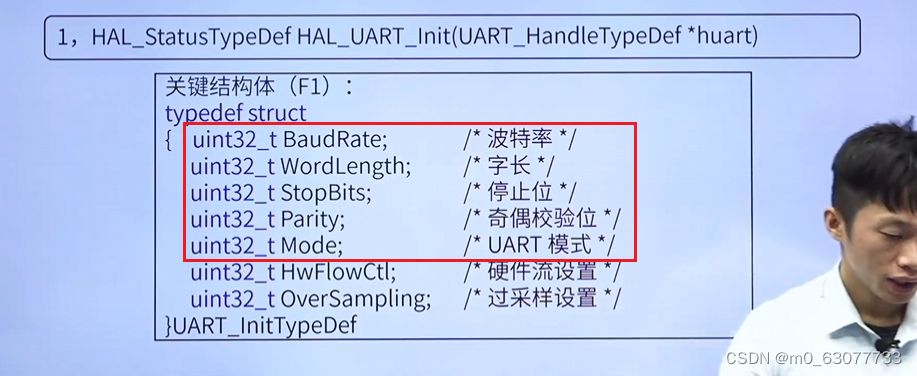

    1.HAL_USART_Init

    对USART进行初始化

    2.HAL_USART_Receive_IT

    USART的中断使能函数

    这个函数是非阻塞式的，没有执行完也可以出来

    3.HAL_USART_Receive

    没有开启中断的UASRT

    这个函数是阻塞式的，没有执行完不可以出来

    7.通过串口接收或者发送一个字符

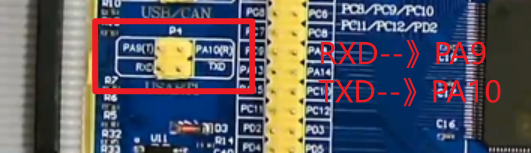

    1.连接注意点

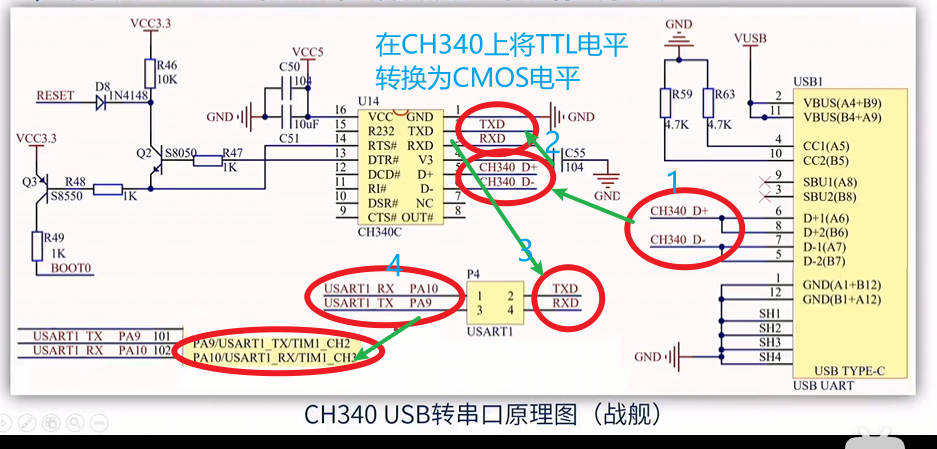

    2.原理图分析

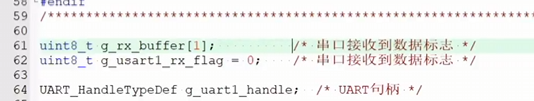

    3.代码编写

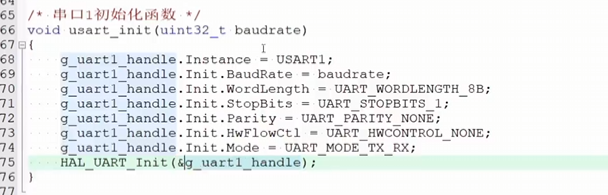

    usart_init()

    相关的设置参数和开启usart的中断

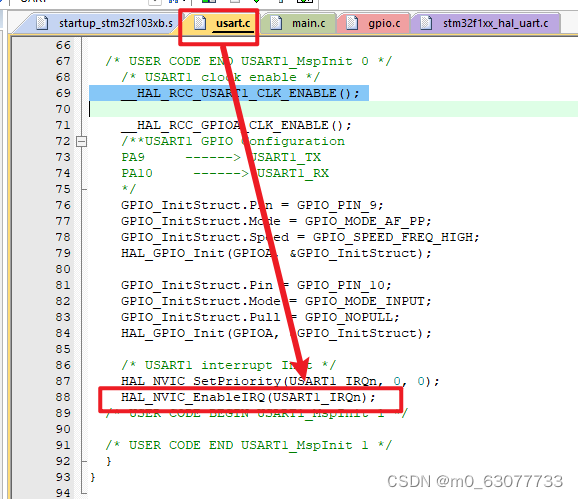

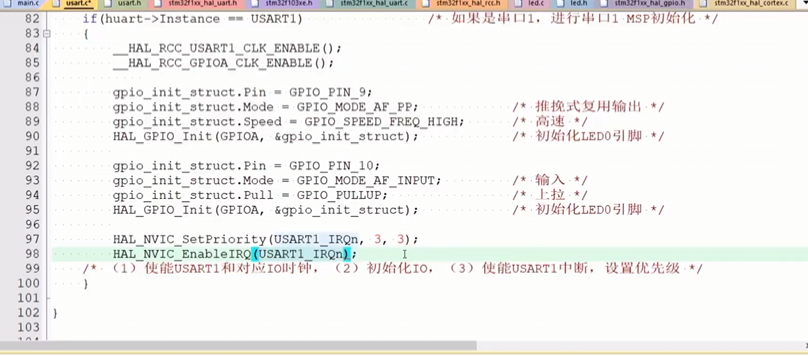

    hal_usart_mspinit()

    1）使能USART1和对应的IO时钟

    2）初始化IO

    3）使能USART1中断，设置NVIC优先级

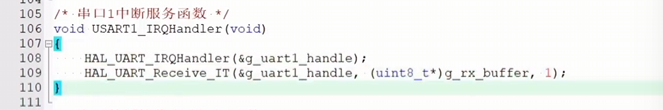

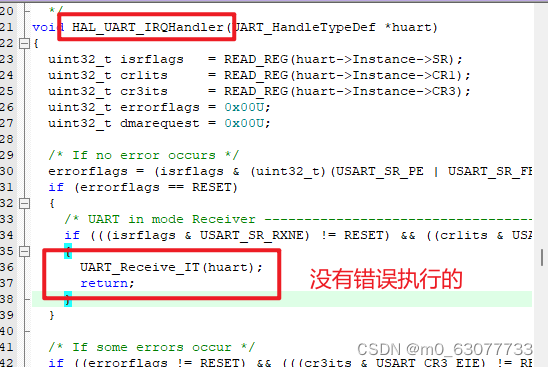

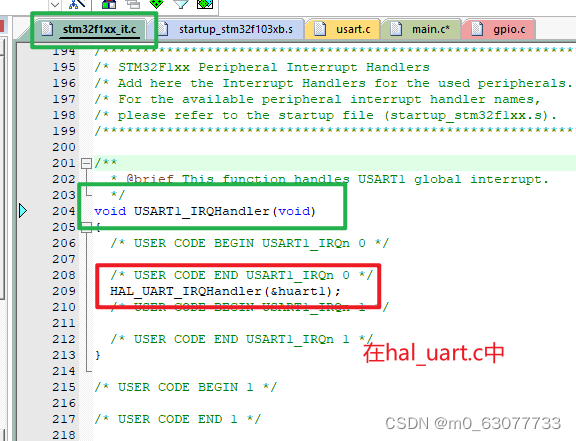

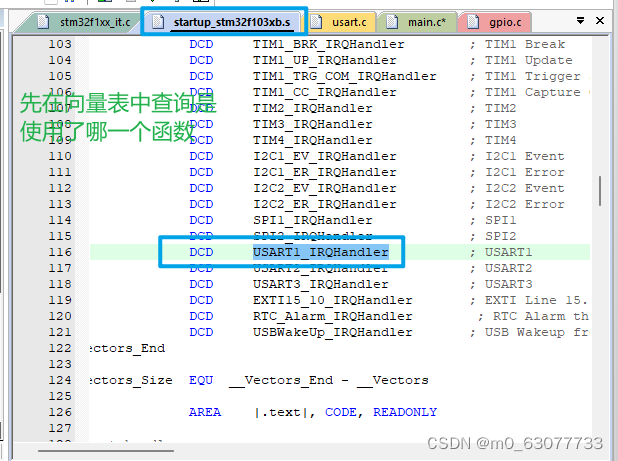

    usart1_IRQHandler

    中断回调服务函数

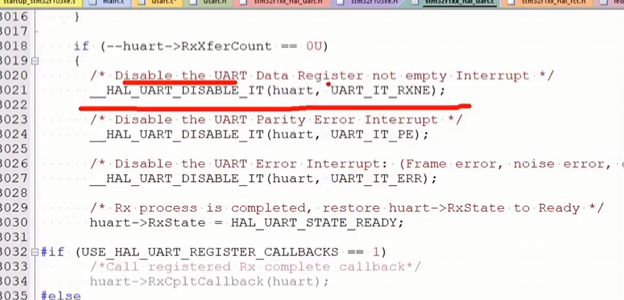

    2）HAL_UART_iRQHandler()会清除中断

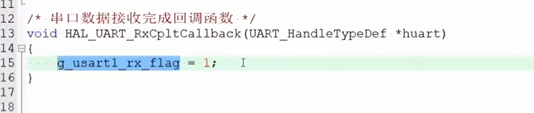

    HAL_USART_RxCpltCallback

    串口接收数据的回调函数

    1.CubeMX和HAL库的串口实战

    1、CubeMX中打开并设置串口

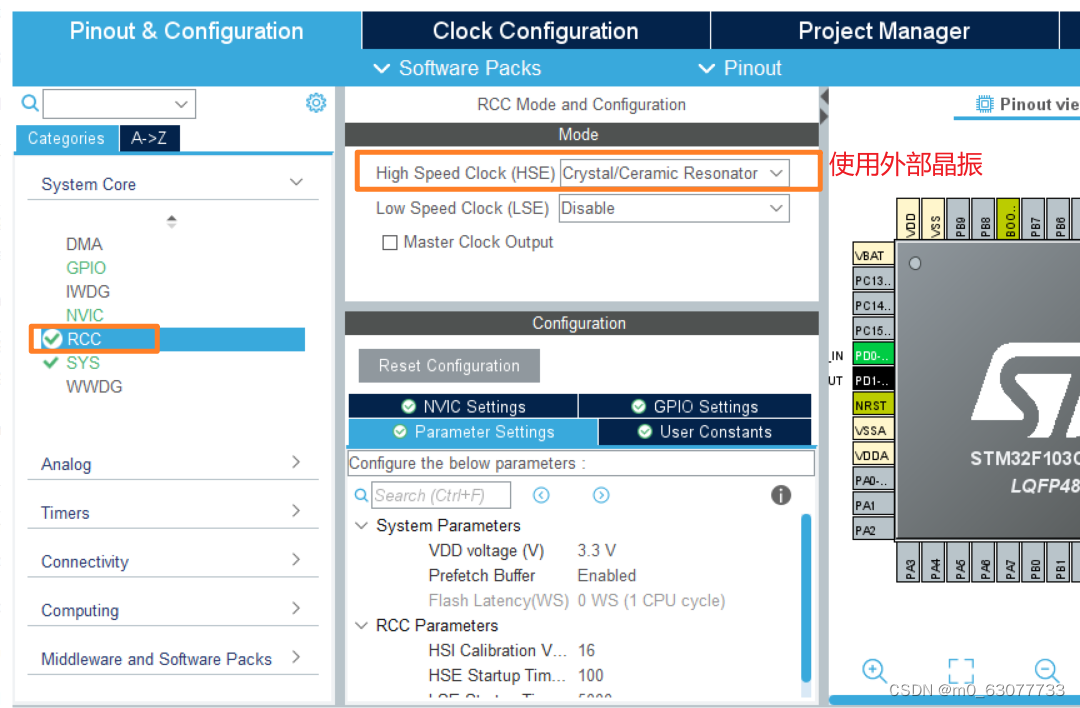

    1.设置对应的RCC

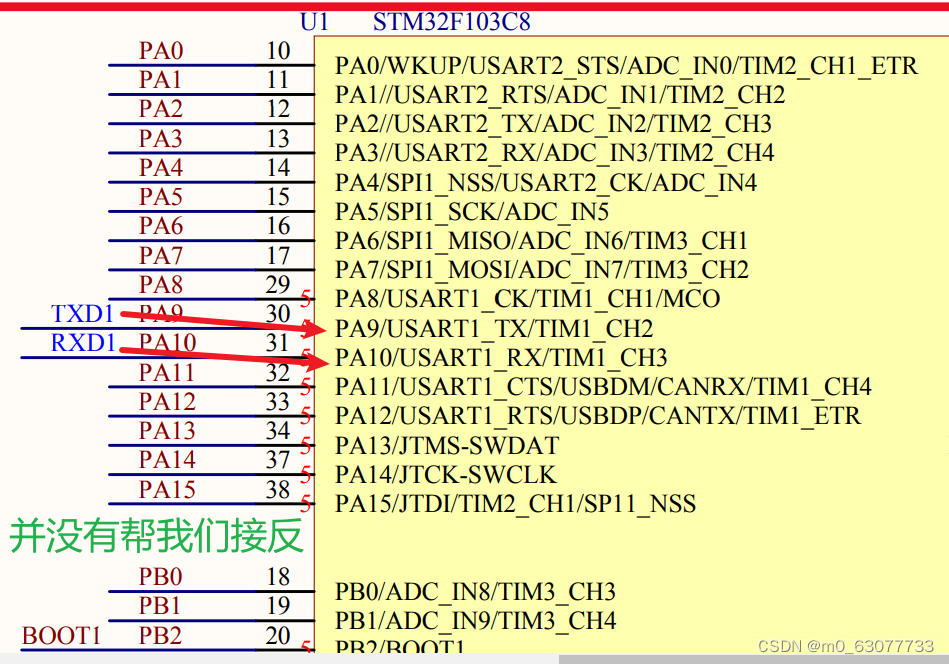

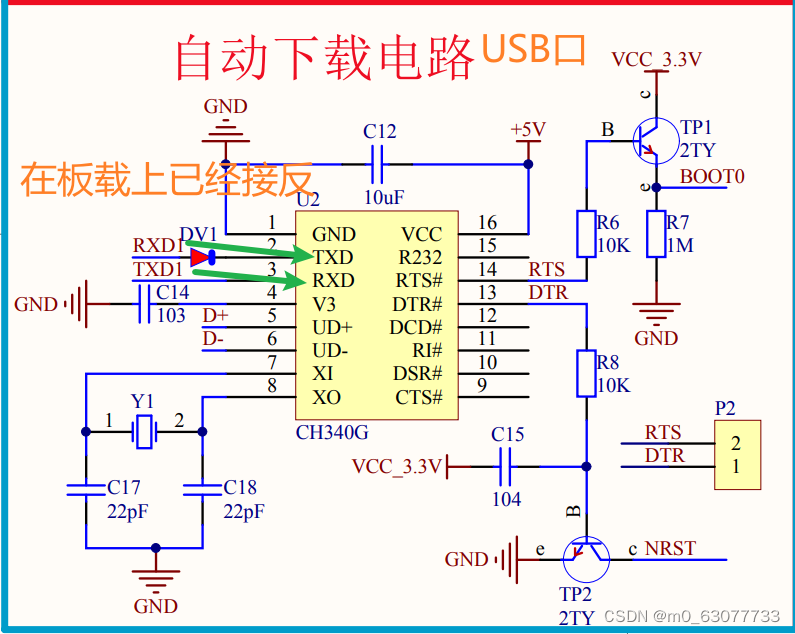

    2.查看原理图上对应的RX和TX

    注意点：我们的串口对应的应该是RX--》TX，TX--》RX

    我们要先查看原理图中是否已经帮我们接反了，如果没有则需要我们自己手动接反。

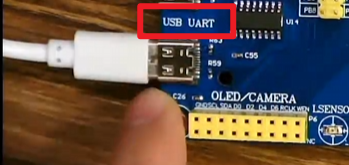

    我们使用的STM32F103C8xx直接接入USB口即可

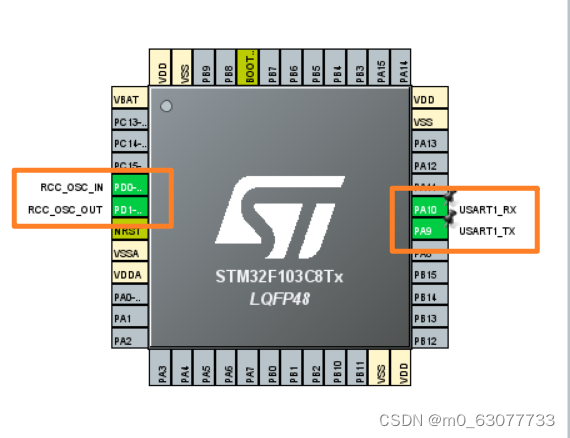

    由上面分析可知，我们使能PA9和PA10即可

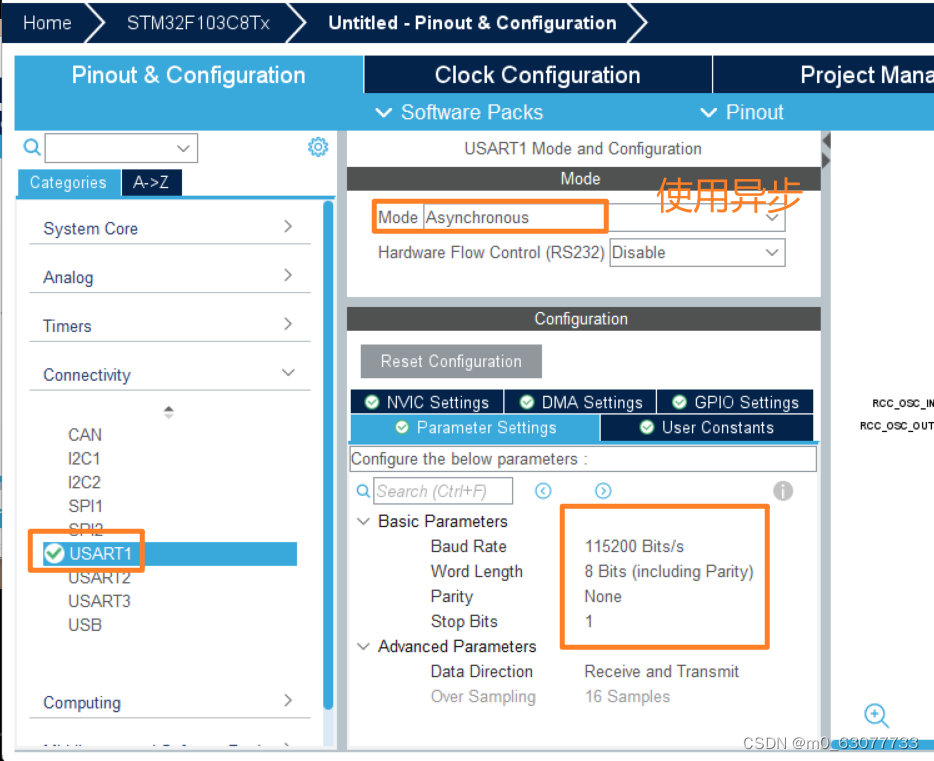

    3.设置相关的USART

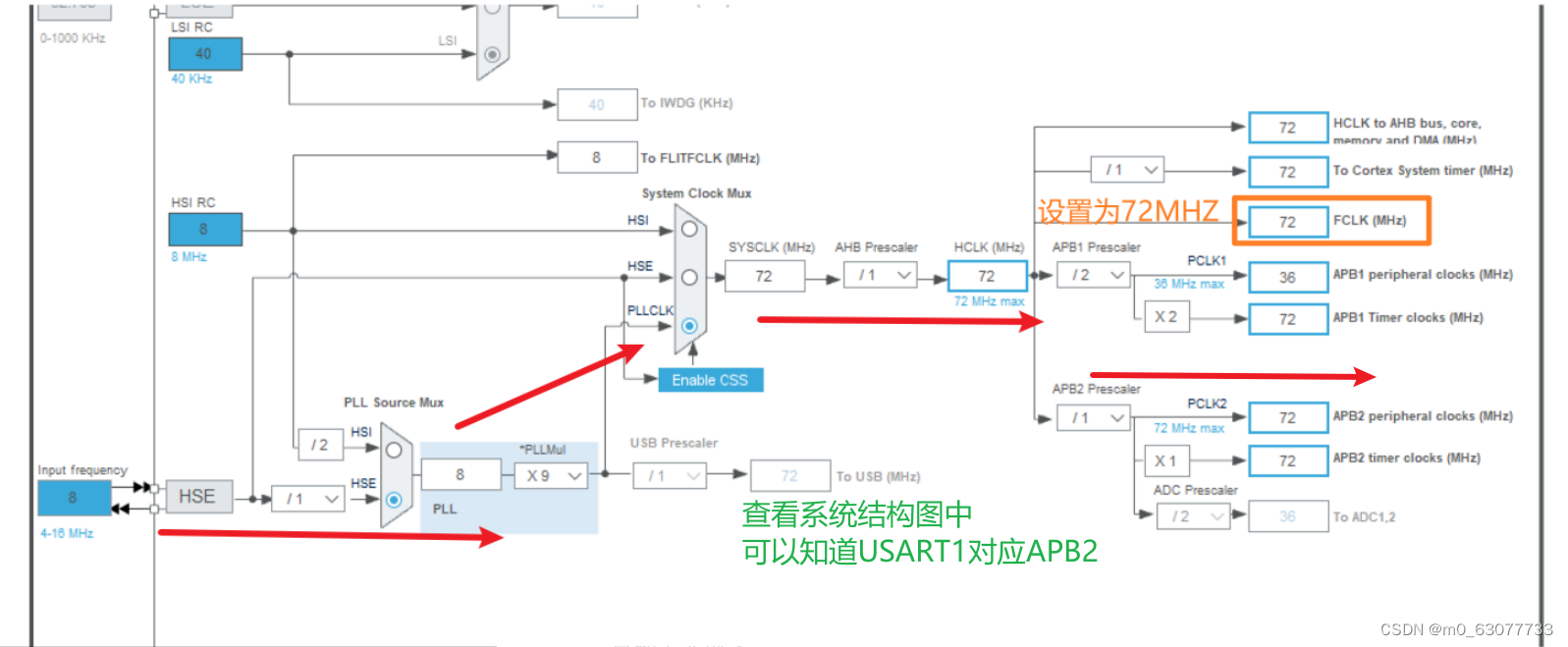

    4.设置相关的时钟

    2、串口操作

    (1)阻塞模式串口发送：CPU不做其他事情

    MCU的CPU一个字节一个字节的将要发送的内容丢给串口模块，然后看着串口模块将这个字节发送出去，然后CPU再去拿下一个字节来丢给串口模块。直到本次要发送的所有字节全部发完，CPU才会去做其他事。

    (2)中断模式串口发送：CPU轮询式查询

    MCU的CPU向串口模块丢一个字节，然后串口模块慢慢发，CPU丢完这个字节后会跳出去做其他事情，等串口模块发完这个字节后会生成一个中断，中断会通知CPU过来继续丢下一个字节。

    2.源码分析和串口发送的实现

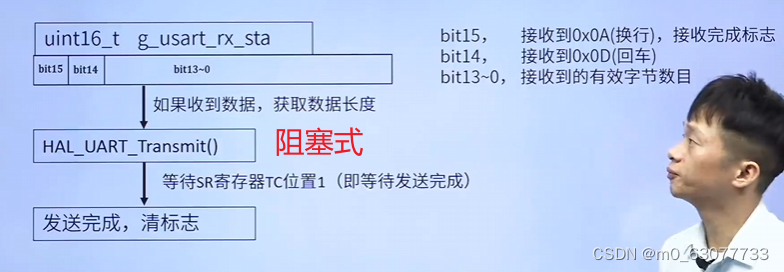

    1、阻塞式串口发送/接收

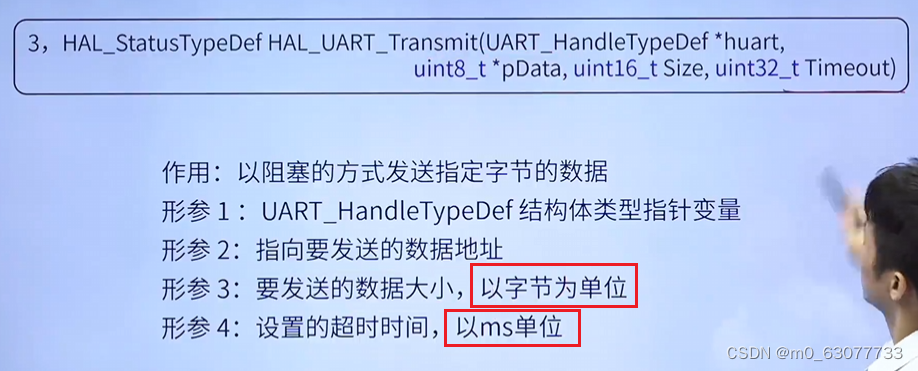

    1.1 阻塞式发送：HAL_UART_Transmit（常用）

    1. HAL_StatusTypeDef HAL_UART_Transmit(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)
    2. {
    3.   uint16_t *tmp;
    4.   uint32_t tickstart = 0U;
    5.
    6.   /* Check that a Tx process is not already ongoing */
    7.   //查看状态
    8.   if (huart->gState == HAL_UART_STATE_READY)
    9.   {
    10.     if ((pData == NULL) || (Size == 0U))
    11.     {
    12.       return  HAL_ERROR;
    13.     }
    14.
    15.     /* Process Locked */
    16. 	//将串口模块锁住了，将变量的值设置为"HAL_LOCKED"
    17.     __HAL_LOCK(huart);
    18.
    19.     huart->ErrorCode = HAL_UART_ERROR_NONE;
    20.     huart->gState = HAL_UART_STATE_BUSY_TX;
    21.
    22.     /* Init tickstart for timeout managment */
    23. 	//获取当前的时候，用于判断是否超时
    24.     tickstart = HAL_GetTick();
    25.
    26.     huart->TxXferSize = Size;//表示要发送的个数
    27.     huart->TxXferCount = Size;//还要发送的个数=总个数-已经发送
    28.     while (huart->TxXferCount > 0U)
    29.     {
    30.       huart->TxXferCount--;
    31.       if (huart->Init.WordLength == UART_WORDLENGTH_9B)
    32.       {
    33.      	 //等待标志发生，查看是否超时
    34.         if (UART_WaitOnFlagUntilTimeout(huart, UART_FLAG_TXE, RESET, tickstart, Timeout) != HAL_OK)
    35.         {
    36.           return HAL_TIMEOUT;//超时
    37.         }
    38.         tmp = (uint16_t *) pData;
    39.         huart->Instance->DR = (*tmp & (uint16_t)0x01FF);
    40.         if (huart->Init.Parity == UART_PARITY_NONE)
    41.         {
    42.           pData += 2U;
    43.         }
    44.         else
    45.         {
    46.           pData += 1U;
    47.         }
    48.       }
    49.       else
    50.       {
    51.         if (UART_WaitOnFlagUntilTimeout(huart, UART_FLAG_TXE, RESET, tickstart, Timeout) != HAL_OK)
    52.         {
    53.           return HAL_TIMEOUT;
    54.         }
    55. 		//真正执行操作的代码
    56.         huart->Instance->DR = (*pData++ & (uint8_t)0xFF);
    57.       }
    58.     }
    59. 	//查看发送是否已经完成【阻塞等待串口发完】
    60.     if (UART_WaitOnFlagUntilTimeout(huart, UART_FLAG_TC, RESET, tickstart, Timeout) != HAL_OK)
    61.     {
    62.       return HAL_TIMEOUT;
    63.     }
    64.
    65.     /* At end of Tx process, restore huart->gState to Ready */
    66.     huart->gState = HAL_UART_STATE_READY;
    67.
    68.     /* Process Unlocked */
    69. 	//解锁
    70.     __HAL_UNLOCK(huart);
    71.
    72.     return HAL_OK;
    73.   }
    74.   else
    75.   {
    76.     return HAL_BUSY;
    77.   }
    78. }

    1.2 阻塞式接收：HAL_UART_Receive（不常用）

    1. HAL_StatusTypeDef HAL_UART_Receive(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)
    2. {
    3.   uint16_t *tmp;
    4.   uint32_t tickstart = 0U;
    5.
    6.   /* Check that a Rx process is not already ongoing */
    7.   if (huart->RxState == HAL_UART_STATE_READY)
    8.   {
    9.     if ((pData == NULL) || (Size == 0U))
    10.     {
    11.       return  HAL_ERROR;
    12.     }
    13.
    14.     /* Process Locked */
    15.     __HAL_LOCK(huart);
    16.
    17.     huart->ErrorCode = HAL_UART_ERROR_NONE;
    18.     huart->RxState = HAL_UART_STATE_BUSY_RX;
    19.
    20.     /* Init tickstart for timeout managment */
    21.     tickstart = HAL_GetTick();
    22.
    23.     huart->RxXferSize = Size;
    24.     huart->RxXferCount = Size;
    25.
    26.     /* Check the remain data to be received */
    27.     while (huart->RxXferCount > 0U)
    28.     {
    29.       huart->RxXferCount--;
    30.       if (huart->Init.WordLength == UART_WORDLENGTH_9B)
    31.       {
    32.       //检查UART_FLAG_RXNE是否为空，如果为非空，表示接收到数据
    33.         if (UART_WaitOnFlagUntilTimeout(huart, UART_FLAG_RXNE, RESET, tickstart, Timeout) != HAL_OK)
    34.         {
    35.           return HAL_TIMEOUT;
    36.         }
    37.         tmp = (uint16_t *) pData;
    38.         if (huart->Init.Parity == UART_PARITY_NONE)
    39.         {
    40.           *tmp = (uint16_t)(huart->Instance->DR & (uint16_t)0x01FF);
    41.           pData += 2U;
    42.         }
    43.         else
    44.         {
    45.           *tmp = (uint16_t)(huart->Instance->DR & (uint16_t)0x00FF);
    46.           pData += 1U;
    47.         }
    48.
    49.       }
    50.       else
    51.       {
    52.         if (UART_WaitOnFlagUntilTimeout(huart, UART_FLAG_RXNE, RESET, tickstart, Timeout) != HAL_OK)
    53.         {
    54.           return HAL_TIMEOUT;
    55.         }
    56.         if (huart->Init.Parity == UART_PARITY_NONE)
    57.         {
    58.           *pData++ = (uint8_t)(huart->Instance->DR & (uint8_t)0x00FF);
    59.         }
    60.         else
    61.         {
    62.           *pData++ = (uint8_t)(huart->Instance->DR & (uint8_t)0x007F);
    63.         }
    64.
    65.       }
    66.     }
    67.
    68.     /* At end of Rx process, restore huart->RxState to Ready */
    69.     huart->RxState = HAL_UART_STATE_READY;
    70.
    71.     /* Process Unlocked */
    72.     __HAL_UNLOCK(huart);
    73.
    74.     return HAL_OK;
    75.   }

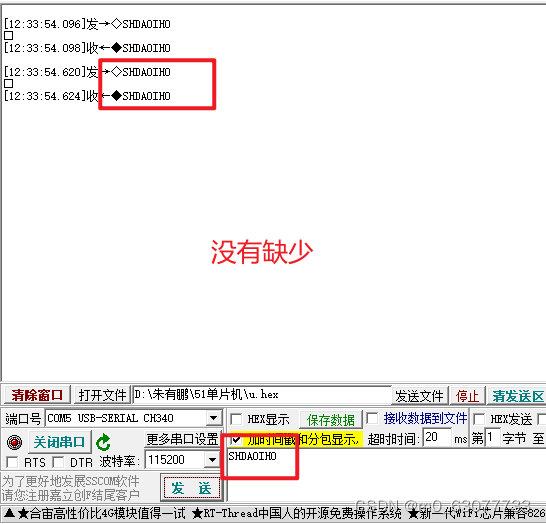

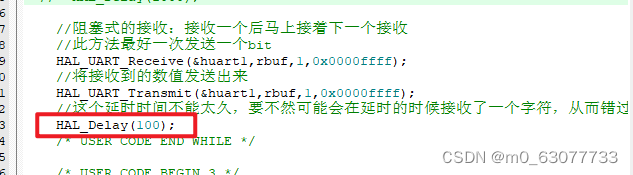

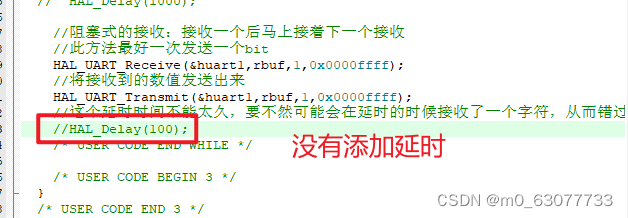

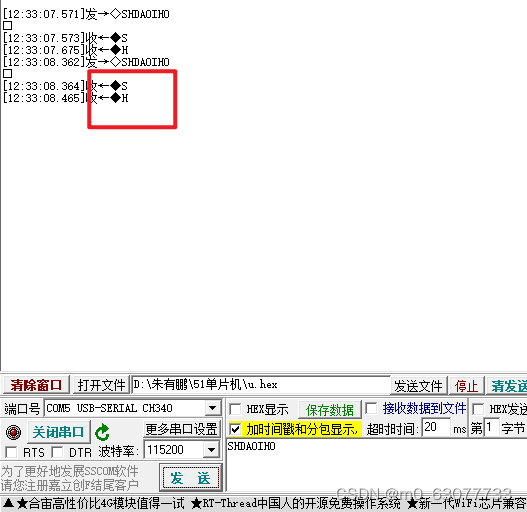

    3.延时时间的设置

    如果我们设置的延时时间太长，则我们可能会在延时的时候错过一些字符的发送和接收。

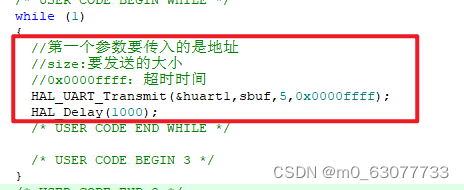

    4.总结

    1. int main(void)
    2. {
    3.   //定义一个要进行发送的数据
    4.   uint8_t sbuf[8]="stm32";
    5.   //定义一个要进行接收的数据
    6.   uint8_t rbuf[20]="";
    7.   HAL_Init();
    8.   SystemClock_Config();
    9.   MX_GPIO_Init();
    10.   MX_USART1_UART_Init();
    11.   while (1)
    12.   {
    13. 		//第一个参数要传入的是地址
    14. 		//size:要发送的大小
    15. 		//0x0000ffff：超时时间
    16. 	//	HAL_UART_Transmit(&huart1,sbuf,5,0x0000ffff);
    17. 	//	HAL_Delay(1000);
    18.
    19. 		//阻塞式的接收：接收一个后马上接着下一个接收
    20. 		//此方法最好一次发送一个bit
    21. 		HAL_UART_Receive(&huart1,rbuf,1,0x0000ffff);
    22. 		//将接收到的数值发送出来
    23. 		HAL_UART_Transmit(&huart1,rbuf,1,0x0000ffff);
    24. 		//这个延时时间不能太久，要不然可能会在延时的时候接收了一个字符，从而错过这个
    25. 		//HAL_Delay(100);
    26.   }
    27. }

    阻塞式的发送实际用的很多，因为编程简单。缺陷是浪费高速CPU的部分性能，没有追求到串口发送和整个系统性能的最高。

    2、非阻塞式（中断）串口发送

    1.HAL_UART_Transmit_IT

    这个函数没有超时时间，因为我们不用等。

    注意点：：要打开中断

    1. HAL_StatusTypeDef HAL_UART_Transmit_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
    2. {
    3.   /* Check that a Tx process is not already ongoing */
    4.   if (huart->gState == HAL_UART_STATE_READY)
    5.   {
    6.     if ((pData == NULL) || (Size == 0U))
    7.     {
    8.       return HAL_ERROR;
    9.     }
    10.
    11.     /* Process Locked */
    12.     __HAL_LOCK(huart);
    13.
    14. //因为我们使用中断方式，则需要在串口内部定义一个buf，使得buf指向data的地址
    15.     huart->pTxBuffPtr = pData;
    16.     huart->TxXferSize = Size;
    17.     huart->TxXferCount = Size;
    18.
    19.     huart->ErrorCode = HAL_UART_ERROR_NONE;
    20.     huart->gState = HAL_UART_STATE_BUSY_TX;
    21.
    22.     /* Process Unlocked */
    23.     __HAL_UNLOCK(huart);
    24.
    25.     /* Enable the UART Transmit data register empty Interrupt */
    26. 	//使能UART发送数据寄存器空中断
    27.     __HAL_UART_ENABLE_IT(huart, UART_IT_TXE);
    28.
    29.     return HAL_OK;
    30.   }
    31.   else
    32.   {
    33.     return HAL_BUSY;
    34.   }
    35. }

    2.注意点

    我们使用这个中断式的应该打开Usart的中断

    1. int main(void)
    2. {
    3. 	//定义一个要进行发送的数据
    4. 	uint8_t sbuf[8]="stm32";
    5. 	//定义一个要进行接收的数据
    6. 	uint8_t rbuf[20]="";
    7.   HAL_Init();
    8.   SystemClock_Config();
    9.   MX_GPIO_Init();
    10.   MX_USART1_UART_Init();
    11.   while (1)
    12.   {
    13. 		/**
    14. 			中断式发送和接收
    15. 		*/
    16. 		HAL_UART_Transmit_IT(&huart1,sbuf,5);
    17. 		HAL_Delay(100);
    18.   }
    19. }

    3.printf的实现

    printf的实现其实就是重载fputc函数

    1.原始代码

    1. #ifdef __GNUC__
    2. 	#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
    3. #else
    4. 	#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
    5. #endif
    6. /**
    7.   * @brief  Retargets the C library printf function to the USART.
    8.   * @param  None
    9.   * @retval None
    10.   */
    11. PUTCHAR_PROTOTYPE
    12. {
    13.   /* Place your implementation of fputc here */
    14.   /* e.g. write a character to the EVAL_COM1 and Loop until the end of transmission */
    15.   HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);
    16.   return ch;
    17. }

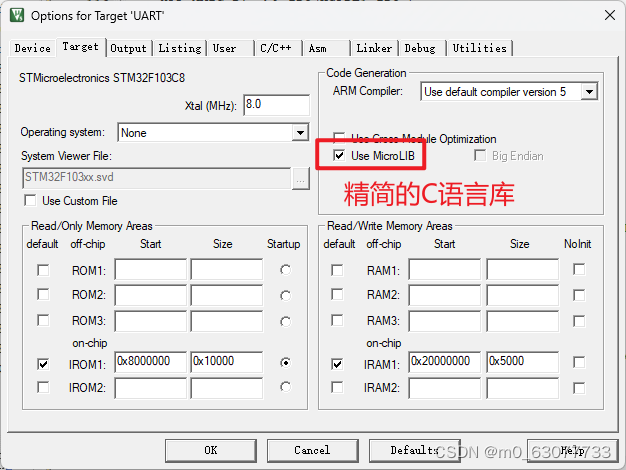

    2.注意点1：

    一定一定要勾选User MicroLIB

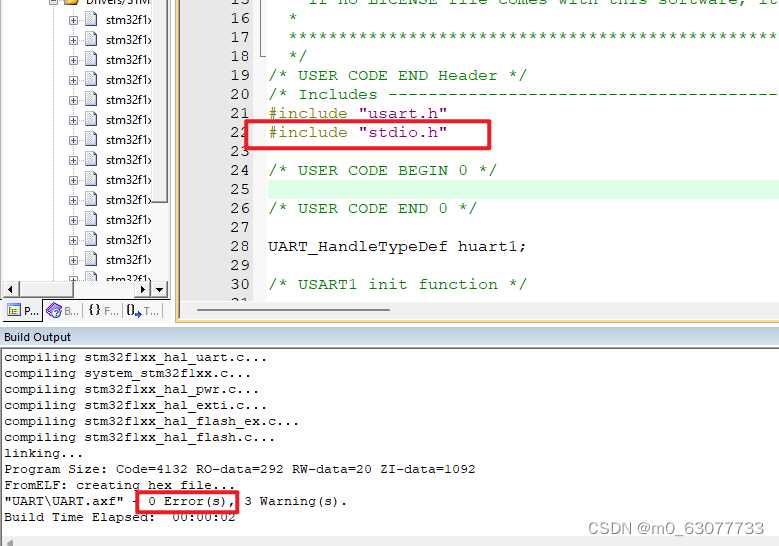

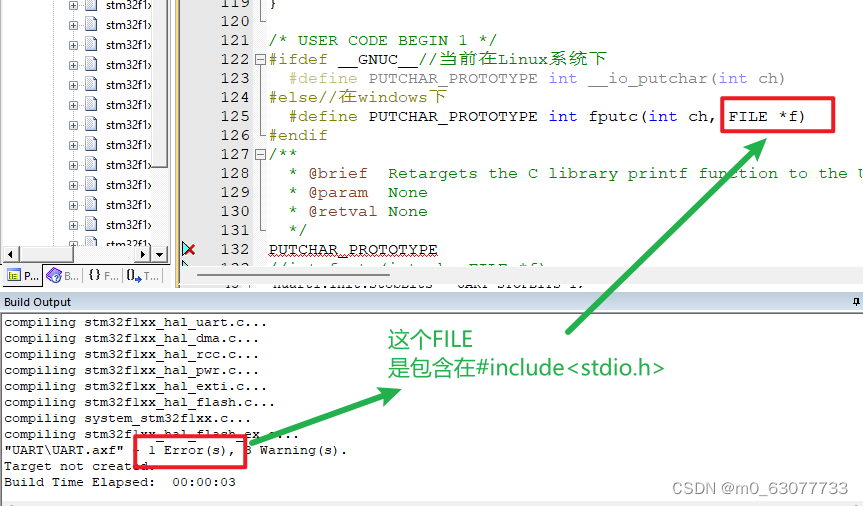

    3.注意点2：

    我们使用到了fputc，其中FILE中是定义在中的宏定义

    定义在usart.h中

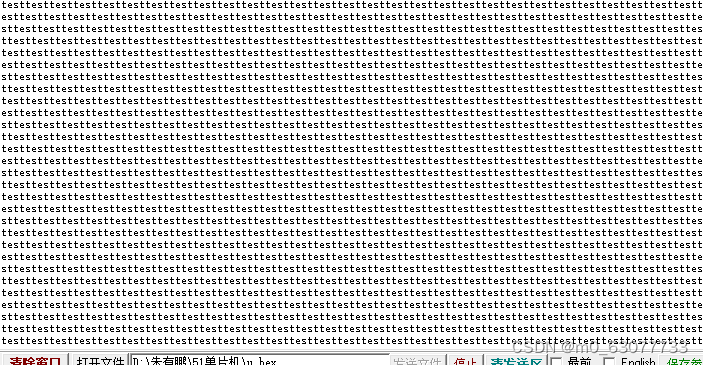

    1. int main(void)
    2. {
    3.   /* USER CODE BEGIN 1 */
    4. 	//定义一个要进行发送的数据
    5. 	uint8_t sbuf[8]="stm32";
    6. 	//定义一个要进行接收的数据
    7. 	uint8_t rbuf[20]="";
    8.   HAL_Init();
    9.   SystemClock_Config();
    10.   MX_GPIO_Init();
    11.   MX_USART1_UART_Init();
    12.   while (1)
    13.   {
    14. 	float a=4.532;
    15. 	printf("a=%f\n",a);
    16. 	printf("test\r");
    17.   }
    18. }

    4.串口接收编程实战

    1、阻塞式串口接收

    CPU等着过来。所以当CPU临时去处理其他事情时，可能会错过一些串口的输出。所以我们基本上不用。如果真的要使用，则要协调好延时和串口的接收和发送。

    2、中断式串口接收

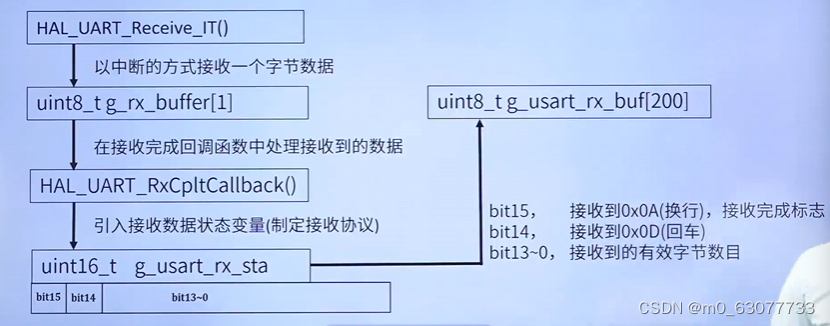

    使用中断的方式向串口发送数据并且输出

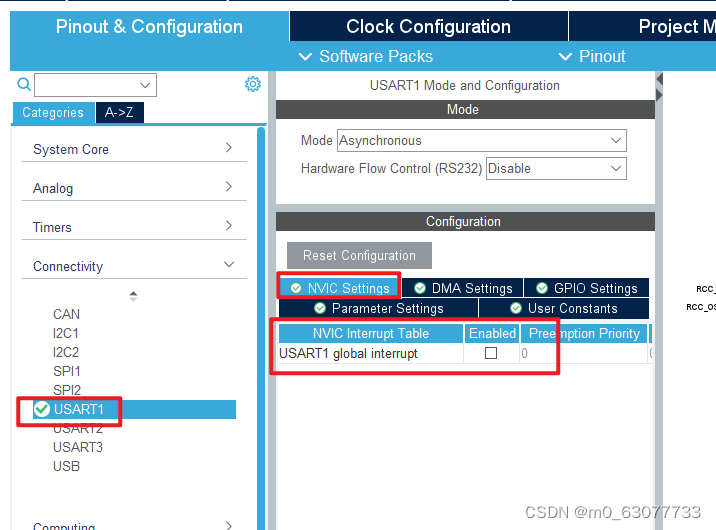

    1.先开启uart中断

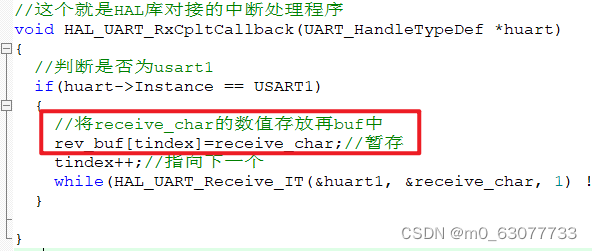

    2.写中断处理函数：HAL_UART_RxCpltCallback

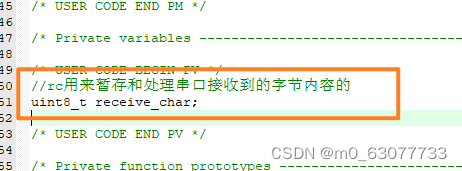

    在main函数中

    1. //rc用来暂存和处理串口接收到的字节内容的
    2. uint8_t receive_char;
    3.
    4. //这个就是HAL库对接的中断处理程序
    5. void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
    6. {
    7. 	//判断是否为usart1
    8. 	if(huart->Instance == USART1)
    9. 	{
    10. 		//这里就是真正的中断处理代码
    11. 		//我们这里的处理就是接收到一个字节后原封不动的发回去
    12. 		HAL_UART_Transmit(&huart1, &receive_char, 1,0xFF);//发送字符
    13. 		//等待本次接收完毕，同时开启下一次接收【更新receive_char】
    14. 		//HAL_UART_Receive_IT：开启中断处理流程
    15. 		while(HAL_UART_Receive_IT(&huart1, &receive_char, 1) != HAL_OK);
    16. 	}
    17.
    18. }

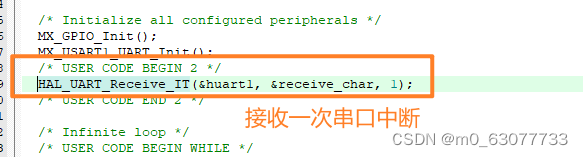

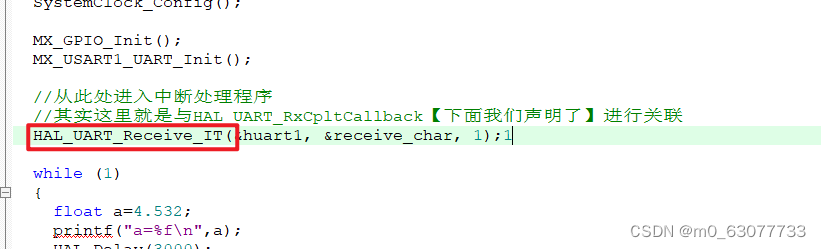

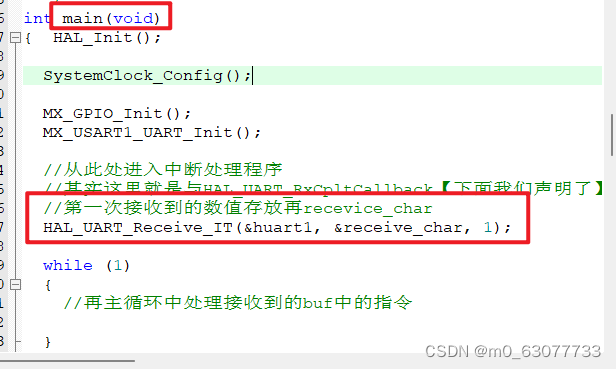

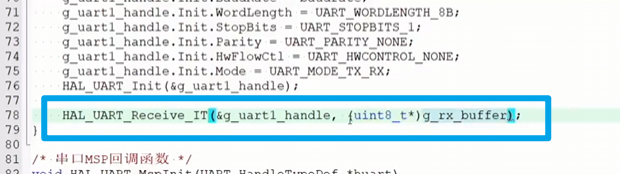

    3.注册中断

    由上面分析可以知道，我们在进入中断处理函数中，是将接收到的字符发送出去，所以我们需要在外部先接收到字符【触发中断】，才可以发送。所以我们需要在其他模块初始化的位置先进入一次中断，接收串口发送的数据。

    3.测试代码

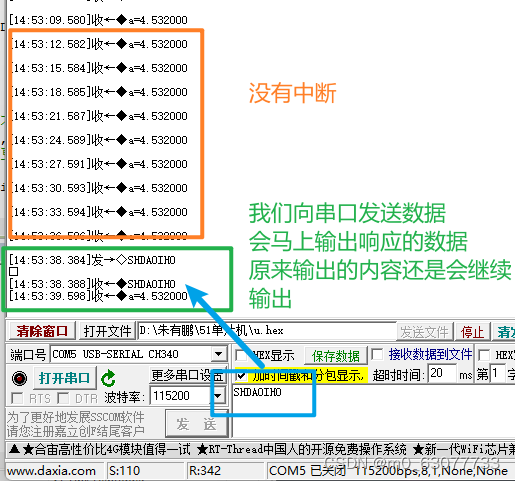

    此代码：在我们不向串口发送字符时，每3s发送一次a，当我们向串口发送数据时，会马上在串口输出。

    1. int main(void)
    2. {
    3.   HAL_Init();
    4.   SystemClock_Config();
    5.   MX_GPIO_Init();
    6.   MX_USART1_UART_Init();
    7. 	//从此处进入中断处理程序
    8.   HAL_UART_Receive_IT(&huart1, &receive_char, 1);
    9.   while (1)
    10.   {
    11. 	float a=4.532;
    12. 	printf("a=%f\n",a);
    13. 	HAL_Delay(3000);
    14.   }
    15. }
    16.
    17. //这个就是HAL库对接的中断处理程序
    18. void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
    19. {
    20. 	//判断是否为usart1
    21. 	if(huart->Instance == USART1)
    22. 	{
    23. 		//这里就是真正的中断处理代码
    24. 		//我们这里的处理就是接收到一个字节后原封不动的发回去
    25. 		HAL_UART_Transmit(&huart1, &receive_char, 1,0xFF);//发送字符
    26. 		//等待本次接收完毕，同时开启下一次接收【更新receive_char】
    27. 		//HAL_UART_Receive_IT：开启中断处理流程
    28. 		while(HAL_UART_Receive_IT(&huart1, &receive_char, 1) != HAL_OK);
    29. 	}
    30.
    31. }

    3.处理串口中断的流程

    在初始化部分已经将中断连接起来，到时候产生中断则直接进入【HAL_UART_RxCpltCallback】这个函数

    5.案例1：基于串口的命令shell实现

    命令shell：发送一个命令返回一个回应

    1.协议自定义

    (1)指令集：指令1：add    指令2：sub
    (2)指令结束符：';'【定义普通指令中不可能出现的】
    (3)指令中遇到回车和空格、Tab等特殊字符怎么办

    2.实现思路分析

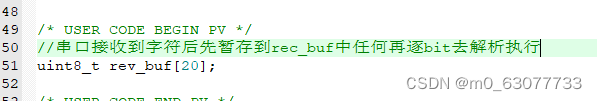

    1.定义一个缓冲区，存储接到的数据

    2.定义一个索引值

    值存储再buf中的第几个字节

    3.代码编写

    1. /* USER CODE BEGIN 4 */
    2. //这个就是HAL库对接的中断处理程序
    3. void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
    4. {
    5. 	//判断是否为usart1
    6. 	if(huart->Instance == USART1)
    7. 	{
    8. 		//将receive_char的数值存放再buf中
    9. 		rev_buf[tindex]=receive_char;//暂存
    10. 		tindex++;//指向下一个
    11. 		while(HAL_UART_Receive_IT(&huart1, &receive_char, 1) != HAL_OK);
    12. 	}
    13.
    14. }

    4.main函数编写

    1）判断指令

    2）buf和index要记得清空

    6.串口实验

    1.串口接收数据过程

    2.串口发送数据过程

  • 相关阅读:
    【zookeeper】基于Linux环境安装zookeeper集群
    20231027 基于STM32mp157a 的内核与应用层通过子系统控制led灯，以及计时器功能
    wpf中EventHandler的使用
    机器学习笔记之最优化理论与方法(四) 凸函数：定义与基本性质
    【JAVA】SpringMVC（下）—— SSM整合&异常处理器
    Linux内核设计与实现 第十一章 定时器和时间管理
    PHP- PHP中与HTML标签的联合使用。注意：＜?php 之后的需要有一个空格?＞
    leetcode43 字符串相乘
    判断点是否在点组成的封闭区域内c++
    幽默直观的文档作者注释
  • 原文地址：https://blog.csdn.net/m0_63077733/article/details/134345845
