【沁恒 CH32V208 开发板免费试用】+ U盘/ SD NAND读写与多功能数码相框

CH32V208继承了沁恆产品一贯的传统，即U盘的读写功能。这使得尽管CH32V208的闪存要比CH32V307的小一倍，但有了U盘读写功能的支持就可有效地缓解用户对存储空间的需求。它除了支持U盘的读取，还支持对CS SD NAND (贴片式TF卡/SD卡) 这类器件的使用，将看图8所示

图1是U盘读写功能的测试条件及构成，在使用厂家例程的情况下其测试结果如图2所示，由此可说明其读写功能正常。

图1 测试条件

图2 测试结果

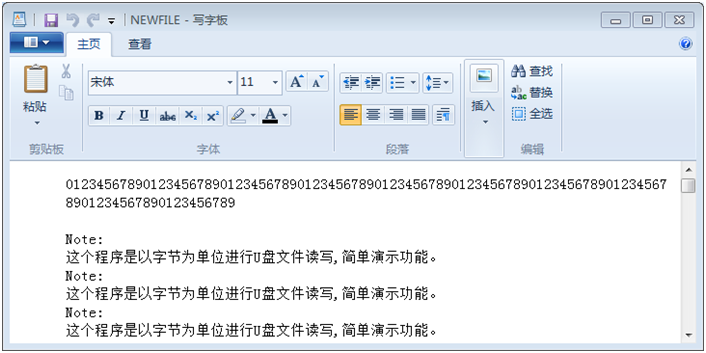

图3是进行测试的文本文件及其内容，由于文件前段所存放的是单字节的字符信息，故可以确保显示与存储内容的一致性，若是存放汉字信息会因读取字节数的问题而出现异常。

图3 测试文件

为了实现数码相框的功能，实现在U盘读写功能的基础上为其添加了TFT屏的显示功能，其显示读取数据的效果如图4所示。

图4 显示测试

随后，可将处理过的图像数据存放到文件中以供读取和图像再现。

在图像再现的过程中，其关键的地方就是按图像文件的大小来限制读取数据的数量，并将2个字节的数据拼接成一个16位的色彩数据从而在屏幕上绘制出一个彩色点。

通过读取U盘的图像数据文件，来就可实现图像再的现。在具有多个图像数据文件的情况下，依顺序进行显示就可形成了一个具有图片浏览效果的数码相框，其显示效果如图5和图6所示。

图5 显示效果

图6 读取状态

通过读取U盘图像数据实现图像再现的函数为：

void UDisk_PHOTO( void ){uint8_t ret;uint8_t i,t;uint16_t TotalCount = 0;uint8_t w=0;while(1)
{Address_set(0+w*20,0+w*20,159+w*20,79+w*20);if(w==0) strcpy( (char *)mCmdParam.Open.mPathName,"/PHOTO/HKTK.BIN" );if(w==1) strcpy( (char*)mCmdParam.Open.mPathName, "/PHOTO/FJAA.BIN" );if(w==2) strcpy( (char*)mCmdParam.Open.mPathName, "/PHOTO/HYAA.BIN" );

 ...if(w==7) strcpy( (char*)mCmdParam.Open.mPathName, "/PHOTO/HKTK.BIN" );
ret= CHRV3FileOpen( );if ( ret == ERR_MISS_DIR || ret ==ERR_MISS_FILE )
{LCD_ShowString(20,10,"NOFIND ... ");
}else
{
TotalCount = N;Delay_Ms(10);while ( TotalCount )
{if ( TotalCount >(MAX_PATH_LEN-1) )
{
t = MAX_PATH_LEN-1;
}else
{
t = TotalCount;
}
ByteCount = t;
ByteBuffer= &Com_Buffer[0];
ret = CHRV3ByteRead( );
TotalCount -= ByteCount;for ( i=0; i!= ByteCount; i++ )
{LCD_WR_DATA8(ByteBuffer[i]);
}if (ByteCount < t )
{LCD_WR_DATA8(ByteBuffer[i]);break;
}
}
i = CHRV3FileClose( );
mStopIfError( i );
}
w++;//显示：RTC电子时钟 & 环境状态
if(w==8)
{
 w=0; while(Bit_SET==GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1));
//显示：RTC电子时钟 & 环境状态
}
}Delay_Ms(500);
}
}

实现数码相框功能的主程序为：

int main(void){
Delay_Init( );
Udisk_USBH_Initialization( );
key_INIT();
App_TFTInit();
tft_Init();
LCD_Clear(RED);
BACK_COLOR=RED;
POINT_COLOR=YELLOW;
LCD_ShowString(20,10," CH32V208");while(1)
{
UDisk_USBH_ByteOperation( );
}
}

另外，还可添加RTC电子时钟及环境状态（如使用BH1750进行光照强度检测等）的显示功能等，见图7所示。

在实现RTC电子时钟功能时，需在文件ch32v20x_it.c中添加以下函数内容:

void RTC_IRQHandler(void)
{ if (RTC_GetITStatus(RTC_IT_SEC) != RESET)
 {RTC_Get();
 } if(RTC_GetITStatus(RTC_IT_ALR)!= RESET)
 {RTC_ClearITPendingBit(RTC_IT_ALR);RTC_Get();
 } RTC_ClearITPendingBit(RTC_IT_SEC|RTC_IT_OW); RTC_WaitForLastTask();
}

并在文件ch32v20x_it.h中添加以下函数:

u8 RTC_Get(void);

在文件Udisk_Func_BasicOp.c中添加以下函数内容:extern u8 RTC_Get(void);

extern vu8 houra;

extern vu8 mina;

extern vu8 seca;

图7 电子时钟测试

在图片显示过程中，实现RTC显示的语句为：

RTC_Get();

LCD_ShowNum(240,60,houra,2);

LCD_ShowNum(264,60,mina,2);

LCD_ShowNum(288,60,seca,2);

Delay_Ms(500);

此外，它除了支持U盘的读取，还支持对CS SD NAND (贴片式TF卡/SD卡) 这类器件的使用，将图8多功能测试所示。

图8

图9

CS SD NAND 不用写驱动程序自带坏块管理的NAND Flash（贴片式TF卡），尺寸小巧，简单易用，兼容性强，稳定可靠，固件可定制，LGA-8封装，标准SDIO接口，兼容SPI/SD接口，兼容各大MCU平台，可替代普通TF卡/SD卡，尺寸6x8mm毫米，内置SLC晶圆擦写寿命10万次，通过1万次随机掉电测试耐高低温，支持工业级温度-40°~+85°，机贴手贴都非常方便，速度级别Class10（读取速度23.5MB/S写入速度12.3MB/S）标准的SD 2.0协议使得用户可以直接移植标准驱动代码，省去了驱动代码编程环节。支持TF卡启动的SOC都可以用SD NAND，提供STM32参考例程及原厂技术支持，主流容量：128MB/512MB/2GB/4GB/8GB，比TF卡稳定，样品可找雷龙发展申请免费样品测试。
