UML 类图

UML 是统一建模语言的简称，它是一种由一整套图表组成的标准化建模语言。UML用于帮助系统开发人员阐明，展示，构建和记录软件系统的产出。UML代表了一系列在大型而复杂系统建模中被证明是成功的做法，是开发面向对象软件和软件开发过程中非常重要的一部分。UML主要使用图形符号来表示软件项目的设计，使用UML可以帮助项目团队沟通、探索潜在的设计和验证软件的架构设计。
UML 的目标是提供一个标准的符号，可以被所有面向对象的方法使用，并选择和整合前兆符号的最佳元素。UML可用于广泛的应用程序，它为不同的系统和活动（如分布式系统，分析，系统设计和部署）提供​​了构造。

类图

类图是一切面向对象方法的核心建模工具。该图描述了系统中对象的类型以及它们之间存在的各种静态关系。

在UML类图中表示具体类

具体类在类图中用矩形框表示，矩形框分为三层：第一层是类名字。第二层是类的成员变量；第三层是类的方法。成员变量以及方法前的访问修饰符用符号来表示：

• “+”表示 public；
• “-”表示 private；
• “#”表示 protected；
• 不带符号表示 default。

属性的完整表示方式是： 可见性 名称 ：类型 [ = 缺省值]
方法的完整表示方式是： 可见性 名称(参数列表) [ ： 返回类型]

类与类之间关系的表示方式

有三种主要的关系：

1. 关联 - 代表类型之间的关系（一个人为公司工作，一间公司有多个办事处）。
2. 继承 - 专为将实例关系图 (ERD) 应用于面向对象设计而设的一种关系。它在面向对象设计中的继承概念互相呼应。
3. 聚合 - 面向对象设计中的一种对象组合 的形式。

   类和类、类和接口、接口和接口之间存在一定关系，UML类图中一般会有连线指明它们之间的关系。关系共有六种类型，分别是实现关系、泛化关系、关联关系、依赖关系、聚合关系、组合关系。


实现(Implement)关系

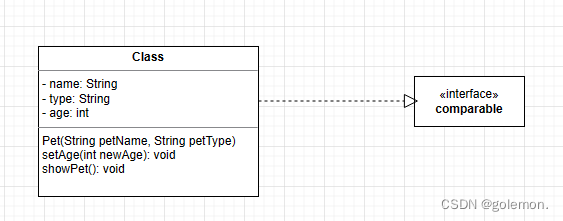

实现关系是指接口及其实现类之间的关系。在UML类图中，实现关系用空心三角和虚线组成的箭头来表示，从实现类指向接口。

泛化(Generalization)关系

关系是一个类（称为子类、子接口）继承另外的一个类（称为父类、父接口）的功能，并可以增加它自己的新功能的能力，继承是类与类或者接口与接口之间最常见的关系；在Java中此类关系通过关键字extends明确标识，在设计时一般没有争议性。
在UML类图中，泛化关系用空心三角和实线组成的箭头表示，从子类指向父。

关联(Association)关系

关联 - 代表类型之间的关系（一个人为公司工作，一间公司有多个办事处）。
在UML图中，双向关联关系用带双箭头的实线或者无箭头的实线双线表示。单向关联用一个带箭头的实线表示，箭头指向被关联的对象。

• 数字：精确的数量
• *或者0..*：表示0到多个
• 0..1：表示0或者1个，在Java中经常用一个空引用来实现
• 1..*：表示1到多


依赖(Dependency)关系

依赖（Dependency）关系是一种弱关联关系。如果对象A用到对象B，但是和B的关系不是太明显的时候，就可以把这种关系看作是依赖关系。
在UML类图中，依赖关系用一个带虚线的箭头表示，由使用方指向被使用方，表示使用方对象持有被使用方对象的引用。

聚合(Aggregation)关系

聚合（Aggregation）是关联关系的一种特例，它体现的是整体与部分的拥有关系，即 has a 的关系。
在UML图中，聚合关系用空心菱形加实线箭头表示，空心菱形在整体一方，箭头指向部分一方。

组合(Composition)关系

组合（Composition）也是关联关系的一种特例，它同样体现整体与部分间的包含关系，即 contains a 的关系。
在UML图中，组合关系用实心菱形加实线箭头表示，实心菱形在整体一方，箭头指向部分一方。
