WebGL：基础练习 / 简单学习 / demo / canvas3D

一、前置内容

WebGL：开始学习 / 理解 WebGL / WebGL 需要掌握哪些知识 / 应用领域 / 前端值得学WebGL吗_webgl培训-CSDN博客

二、在线运行HTML

用来运行WebGL代码，粘贴--运行（有时候不太好用，莫名报错）

三、获取画布、获取上下文环境对象


//获取画布元素
var canvas = document.getElementById('canvas')
//获取到元素的上下文环境对象
var webgl = canvas.getContext('webgl')

三、WebGL练习

demo来至AI

3.1、绘制正方形

在这个 Demo 中，我们首先获取了 WebGL 上下文，然后定义了一个顶点着色器和一个片元着色器。接着，我们创建了着色器程序对象，并将顶点着色器和片元着色器附加到这个程序对象上，并进行链接。

然后，我们创建了一个顶点缓冲区，并将顶点坐标存储在这个缓冲区中。我们启用了顶点属性，并将顶点缓冲区对象绑定到这个属性上。

接下来，我们设置了视口大小，并清空了画布。最后，我们使用 gl.drawArrays() 方法绘制了一个正方形。

需要注意的是，绘制图形时，我们使用的是 gl.TRIANGLE_FAN，它表示绘制一个三角形扇形，也就是一个由五个三角形组成的正方形。这样可以减少绘制的顶点数量，提高性能。


<!DOCTYPE html>
<html>
<head>
	<meta charset="UTF-8">
	<title>WebGL 基础 Demo</title>
	<style>
		canvas {
			border: 1px solid black;
		}
	</style>
</head>
<body>
	<canvas id="canvas" width="500" height="500"></canvas>

	<script>
		// 获取 WebGL 上下文
		const canvas = document.getElementById('canvas');
		const gl = canvas.getContext('webgl');

		// 定义顶点着色器代码
		const vertexShaderCode = `
			attribute vec3 a_position;

			void main() {
				gl_Position = vec4(a_position, 1.0);
			}
		`;

		// 定义片元着色器代码
		const fragmentShaderCode = `
			precision mediump float;

			void main() {
				gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
			}
		`;

		// 创建顶点着色器对象
		const vertexShader = gl.createShader(gl.VERTEX_SHADER);
		gl.shaderSource(vertexShader, vertexShaderCode);
		gl.compileShader(vertexShader);

		// 创建片元着色器对象
		const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
		gl.shaderSource(fragmentShader, fragmentShaderCode);
		gl.compileShader(fragmentShader);

		// 创建着色器程序对象
		const shaderProgram = gl.createProgram();
		gl.attachShader(shaderProgram, vertexShader);
		gl.attachShader(shaderProgram, fragmentShader);
		gl.linkProgram(shaderProgram);

		// 获取着色器变量位置
		const positionLocation = gl.getAttribLocation(shaderProgram, 'a_position');

		// 创建顶点数据
		const vertices = [
			-0.5, -0.5, 0.0,
			 0.5, -0.5, 0.0,
			 0.5,  0.5, 0.0,
			-0.5,  0.5, 0.0
		];

		// 创建顶点缓冲区对象
		const vertexBuffer = gl.createBuffer();

		// 绑定缓冲区对象
		gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);

		// 将数据写入缓冲区对象
		gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);

		// 启用顶点属性
		gl.enableVertexAttribArray(positionLocation);

		// 将缓冲区对象绑定到顶点属性上
		gl.vertexAttribPointer(positionLocation, 3, gl.FLOAT, false, 0, 0);

		// 设置视口
		gl.viewport(0, 0, canvas.width, canvas.height);

		// 清空画布
		gl.clearColor(0.0, 0.0, 0.0, 1.0);
		gl.clear(gl.COLOR_BUFFER_BIT);

		// 使用着色器
		gl.useProgram(shaderProgram);

		// 绘制图形
		gl.drawArrays(gl.TRIANGLE_FAN, 0, 4);
	</script>
</body>
</html>

3.2、清屏

这个 Demo 创建了一个空的 WebGL 上下文并在 canvas 上进行了清屏操作。可以通过更改 clearColor() 的参数来修改屏幕上的颜色。


<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8">
    <title>WebGL Demo</title>
    <style>
      html, body {
        margin: 0;
        padding: 0;
        height: 100%;
        overflow: hidden;
      }

      canvas {
        width: 100%;
        height: 100%;
      }
    </style>
  </head>
  <body>
    <canvas id="canvas"></canvas>

    <script>
      const canvas = document.getElementById('canvas');
      const gl = canvas.getContext('webgl');

      gl.clearColor(0.0, 0.0, 0.0, 1.0);
      gl.clear(gl.COLOR_BUFFER_BIT);
    </script>
  </body>
</html>

3.3、WebGL 三角形渲染


它包括以下步骤：
获取 canvas 元素和 WebGL 上下文对象。
定义顶点着色器和片段着色器。
创建顶点着色器和片段着色器对象。
创建着色器程序对象。
定义三角形顶点坐标并写入缓冲区。
获取顶点着色器中 aPosition 的地址并启用。
清除画布并绘制三角形。


<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>WebGL Demo</title>
</head>
<body>
    <canvas id="glCanvas" width="640" height="480"></canvas>

    <script>
        function init() {
            // 获取 canvas 元素
            var canvas = document.getElementById("glCanvas");

            // 获取 WebGL 上下文
            var gl = canvas.getContext("webgl");

            // 定义顶点着色器
            var vertexShaderSource = `
                attribute vec3 aPosition;

                void main() {
                    gl_Position = vec4(aPosition, 1.0);
                }
            `;

            // 定义片段着色器
            var fragmentShaderSource = `
                void main() {
                    gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
                }
            `;

            // 创建顶点着色器
            var vertexShader = gl.createShader(gl.VERTEX_SHADER);
            gl.shaderSource(vertexShader, vertexShaderSource);
            gl.compileShader(vertexShader);

            // 创建片段着色器
            var fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
            gl.shaderSource(fragmentShader, fragmentShaderSource);
            gl.compileShader(fragmentShader);

            // 创建着色器程序
            var program = gl.createProgram();
            gl.attachShader(program, vertexShader);
            gl.attachShader(program, fragmentShader);
            gl.linkProgram(program);
            gl.useProgram(program);

            // 定义三角形顶点坐标
            var vertices = [
                0.0, 0.5, 0.0,
                -0.5, -0.5, 0.0,
                0.5, -0.5, 0.0
            ];

            // 创建缓冲区并写入数据
            var vertexBuffer = gl.createBuffer();
            gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);
            gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);

            // 获取顶点着色器中 aPosition 的地址
            var aPosition = gl.getAttribLocation(program, "aPosition");
            gl.vertexAttribPointer(aPosition, 3, gl.FLOAT, false, 0, 0);
            gl.enableVertexAttribArray(aPosition);

            // 清除画布并绘制三角形
            gl.clearColor(0.0, 0.0, 0.0, 1.0);
            gl.clear(gl.COLOR_BUFFER_BIT);
            gl.drawArrays(gl.TRIANGLES, 0, 3);
        }

        init();
    </script>
</body>
</html>

3.4、WebGL 绘制了一个红色的三角形

WebGL 绘制了一个红色的三角形，该三角形的顶点坐标分别为 (0.0, 0.5)、(-0.5, -0.5) 和 (0.5, -0.5)。在绘制过程中，我们首先编译和链接了顶点着色器和片元着色器，并创建了一个着色器程序。然后我们创建了一个顶点缓冲，并将顶点数据绑定到该缓冲上。接下来我们通过顶点属性将顶点数据传递给顶点着色器，在片元着色器中设置了颜色，并通过调用 gl.drawArrays(gl.TRIANGLES, 0, 3) 绘制了该三角形。


<!DOCTYPE html>
<html>
  <head>
    <meta charset="UTF-8">
    <title>WebGL Demo</title>
    <style>
      canvas {
        border: 1px solid black;
      }
    </style>
  </head>
  <body>
    <canvas id="my-canvas" width="500" height="500"></canvas>
    <script>
      const canvas = document.getElementById('my-canvas');
      const gl = canvas.getContext('webgl');

      // 定义顶点着色器
      const vertexShader = gl.createShader(gl.VERTEX_SHADER);
      gl.shaderSource(vertexShader, `
        attribute vec4 a_position;
        void main() {
          gl_Position = a_position;
        }
      `);
      gl.compileShader(vertexShader);

      // 定义片元着色器
      const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
      gl.shaderSource(fragmentShader, `
        precision mediump float;
        uniform vec4 u_color;
        void main() {
          gl_FragColor = u_color;
        }
      `);
      gl.compileShader(fragmentShader);

      // 创建着色器程序
      const program = gl.createProgram();
      gl.attachShader(program, vertexShader);
      gl.attachShader(program, fragmentShader);
      gl.linkProgram(program);
      gl.useProgram(program);

      // 定义顶点数据
      const vertices = [
        0.0,  0.5,
        -0.5, -0.5,
        0.5,  -0.5,
      ];

      // 创建顶点缓冲
      const buffer = gl.createBuffer();
      gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
      gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);

      // 绑定顶点属性
      const positionAttributeLocation = gl.getAttribLocation(program, 'a_position');
      gl.enableVertexAttribArray(positionAttributeLocation);
      gl.vertexAttribPointer(positionAttributeLocation, 2, gl.FLOAT, false, 0, 0);

      // 设置颜色
      const colorUniformLocation = gl.getUniformLocation(program, 'u_color');
      gl.uniform4f(colorUniformLocation, 1.0, 0.0, 0.0, 1.0);

      // 清空画布
      gl.clearColor(0.0, 0.0, 0.0, 1.0);
      gl.clear(gl.COLOR_BUFFER_BIT);

      // 绘制三角形
      gl.drawArrays(gl.TRIANGLES, 0, 3);
    </script>
  </body>
</html>

3.5、WebGL 绘制颜色渐变矩形

在这个 Demo 中，我们首先创建了一个 WebGL 上下文，并定义了一个顶点着色器和一个片元着色器。接着，我们创建了一个着色器程序对象，并将顶点着色器和片元着色器附加到这个程序对象上，并进行链接。

然后，我们创建了一个顶点缓冲区，并将顶点坐标存储在这个缓冲区中。我们还设置了视图和投影矩阵，并使用着色器程序。接下来，我们启用了顶点属性，并将顶点缓冲区绑定到这个属性上。最后，我们使用 gl.drawArrays() 方法绘制了一个矩形。

在片元着色器中，我们使用了 mix() 函数来计算每个像素的颜色，从而实现了颜色渐变效果。我们还定义了两个 uniform 变量 u_colorA 和 u_colorB，用于控制矩形的颜色。

在这个 Demo 中，我们只是绘制了一个简单的颜色渐变矩形，但你可以根据需要对其进行修改和扩展。


<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <title>WebGL Demo</title>
    <script type="text/javascript">
      window.onload = function() {
        const canvas = document.getElementById("canvas");
        const gl = canvas.getContext("webgl");

        // 顶点着色器代码
        const vertexShaderSource = `
          attribute vec2 a_position;

          void main() {
            gl_Position = vec4(a_position, 0.0, 1.0);
          }
        `;

        // 片元着色器代码
        const fragmentShaderSource = `
          precision mediump float;

          uniform vec4 u_colorA;
          uniform vec4 u_colorB;

          void main() {
            gl_FragColor = mix(u_colorA, u_colorB, gl_FragCoord.y / 500.0);
          }
        `;

        // 创建顶点着色器对象
        const vertexShader = gl.createShader(gl.VERTEX_SHADER);
        gl.shaderSource(vertexShader, vertexShaderSource);
        gl.compileShader(vertexShader);

        // 创建片元着色器对象
        const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
        gl.shaderSource(fragmentShader, fragmentShaderSource);
        gl.compileShader(fragmentShader);

        // 创建着色器程序对象
        const program = gl.createProgram();
        gl.attachShader(program, vertexShader);
        gl.attachShader(program, fragmentShader);
        gl.linkProgram(program);

        // 获取顶点着色器中的变量位置
        const positionLocation = gl.getAttribLocation(program, "a_position");

        // 创建顶点缓冲区
        const positionBuffer = gl.createBuffer();
        gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
        const positions = [
          0, 0,
          0, 500,
          500, 0,
          500, 500,
        ];
        gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(positions), gl.STATIC_DRAW);

        // 设置视图和投影矩阵
        gl.viewport(0, 0, canvas.width, canvas.height);
        gl.clearColor(0, 0, 0, 1);
        gl.clear(gl.COLOR_BUFFER_BIT);

        // 使用着色器程序
        gl.useProgram(program);

        // 启用顶点属性
        gl.enableVertexAttribArray(positionLocation);

        // 将顶点缓冲区绑定到顶点属性
        gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
        gl.vertexAttribPointer(positionLocation, 2, gl.FLOAT, false, 0, 0);

        // 设置 uniform 变量
        const colorALocation = gl.getUniformLocation(program, 'u_colorA');
        const colorBLocation = gl.getUniformLocation(program, 'u_colorB');
        gl.uniform4f(colorALocation, 1, 0, 0, 1);
        gl.uniform4f(colorBLocation, 0, 0, 1, 1);

        // 绘制矩形
        gl.drawArrays(gl.TRIANGLE_STRIP, 0, 4);
      };
    </script>
    <style>
      canvas {
        border: 1px solid black;
      }
    </style>
  </head>
  <body>
    <canvas id="canvas" width="500" height="500"></canvas>
  </body>
</html>

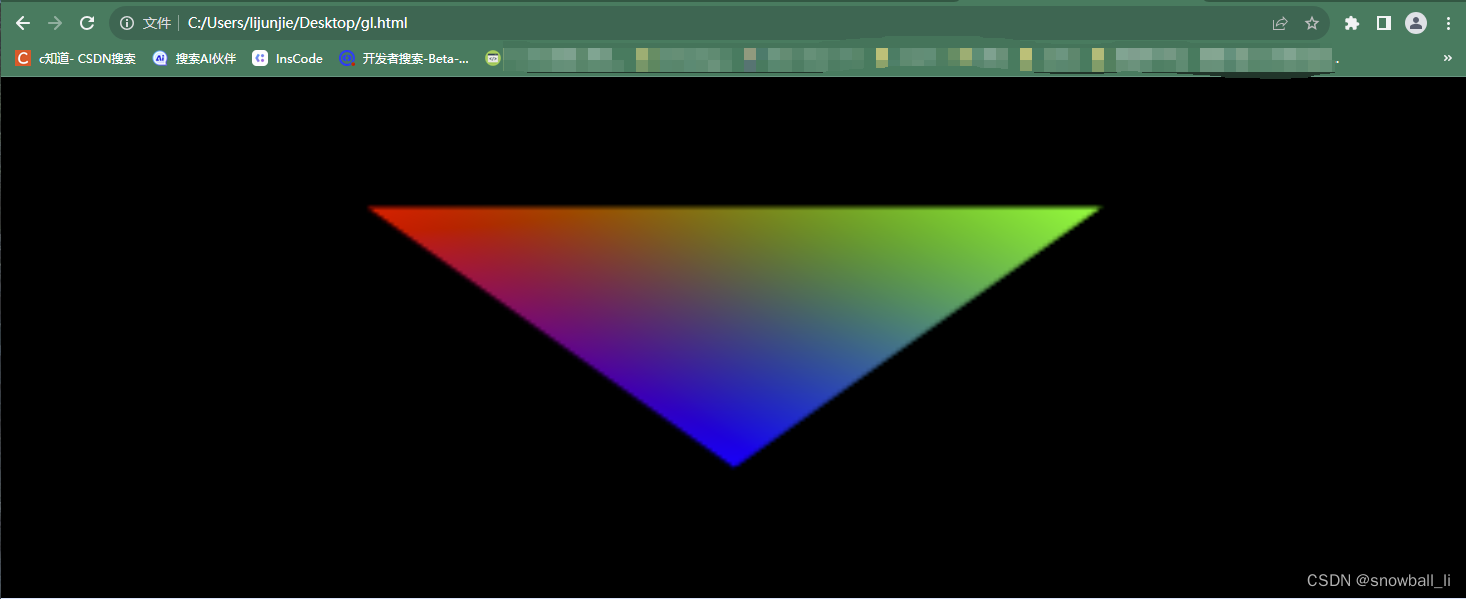

3.6、绘制一个彩色三角形


<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <title>WebGL Demo</title>
    <style>
      body {
        margin: 0;
        padding: 0;
      }

      #glcanvas {
        width: 100vw;
        height: 100vh;
        display: block;
      }
    </style>
  </head>
  <body>
    <canvas id="glcanvas"></canvas>
    <script>
      const canvas = document.querySelector("#glcanvas");
      const gl = canvas.getContext("webgl");

      const vertexShaderSource = `
        attribute vec3 aPosition;
        attribute vec3 aColor;
        varying vec3 vColor;
        void main() {
          gl_Position = vec4(aPosition, 1.0);
          vColor = aColor;
        }
      `;

      const fragmentShaderSource = `
        precision mediump float;
        varying vec3 vColor;
        void main() {
          gl_FragColor = vec4(vColor, 1.0);
        }
      `;

      const shaderProgram = createShaderProgram(gl, vertexShaderSource, fragmentShaderSource);

      const positionAttributeLocation = gl.getAttribLocation(shaderProgram, "aPosition");
      const colorAttributeLocation = gl.getAttribLocation(shaderProgram, "aColor");

      const positionBuffer = gl.createBuffer();
      gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
      const positions = [-0.5, 0.5, 0.0, 0.5, 0.5, 0.0, 0.0, -0.5, 0.0];
      gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(positions), gl.STATIC_DRAW);

      const colorBuffer = gl.createBuffer();
      gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
      const colors = [1.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 1.0];
      gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(colors), gl.STATIC_DRAW);

      function createShaderProgram(gl, vertexShaderSource, fragmentShaderSource) {
        const vertexShader = gl.createShader(gl.VERTEX_SHADER);
        gl.shaderSource(vertexShader, vertexShaderSource);
        gl.compileShader(vertexShader);
        if (!gl.getShaderParameter(vertexShader, gl.COMPILE_STATUS)) {
          console.log("Error compiling vertex shader:", gl.getShaderInfoLog(vertexShader));
          return null;
        }

        const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
        gl.shaderSource(fragmentShader, fragmentShaderSource);
        gl.compileShader(fragmentShader);
        if (!gl.getShaderParameter(fragmentShader, gl.COMPILE_STATUS)) {
          console.log("Error compiling fragment shader:", gl.getShaderInfoLog(fragmentShader));
          return null;
        }

        const shaderProgram = gl.createProgram();
        gl.attachShader(shaderProgram, vertexShader);
        gl.attachShader(shaderProgram, fragmentShader);
        gl.linkProgram(shaderProgram);
        if (!gl.getProgramParameter(shaderProgram, gl.LINK_STATUS)) {
          console.log("Error linking shader program:", gl.getProgramInfoLog(shaderProgram));
          return null;
        }

        return shaderProgram;
      }

      function render() {
        gl.clearColor(0.0, 0.0, 0.0, 1.0);
        gl.clear(gl.COLOR_BUFFER_BIT);

        gl.useProgram(shaderProgram);

        gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
        gl.enableVertexAttribArray(positionAttributeLocation);
        gl.vertexAttribPointer(positionAttributeLocation, 3, gl.FLOAT, false, 0, 0);

        gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
        gl.enableVertexAttribArray(colorAttributeLocation);
        gl.vertexAttribPointer(colorAttributeLocation, 3, gl.FLOAT, false, 0, 0);

        gl.drawArrays(gl.TRIANGLES, 0, 3);
      }

      requestAnimationFrame(render);
    </script>
  </body>
</html>

3.7、旋转的立方体

本例的代码中，我们使用 THREE.js 库创建了一个场景，相机和渲染器。我们还创建了一个立方体，并将其添加到场景中。最后，我们创建了一个动画函数，使立方体绕 X 和 Y 轴旋转，并在每个帧中更新渲染器。

运行上面的代码，您将在浏览器中看到一个绿色的立方体，它在不断旋转。


<!DOCTYPE html>
<html>
<head>
	<title>WebGL Demo</title>
	<script src="https://cdnjs.cloudflare.com/ajax/libs/three.js/r128/three.min.js"></script>
	<style>
		body { margin: 0; }
		canvas { width: 100%; height: 100%; display: block; }
	</style>
</head>
<body>
	<script>
		// 初始化场景
		var scene = new THREE.Scene();

		// 初始化相机
		var camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 1000);
		camera.position.z = 5;

		// 初始化渲染器
		var renderer = new THREE.WebGLRenderer();
		renderer.setSize(window.innerWidth, window.innerHeight);
		document.body.appendChild(renderer.domElement);

		// 创建立方体
		var geometry = new THREE.BoxGeometry();
		var material = new THREE.MeshBasicMaterial({ color: 0x00ff00 });
		var cube = new THREE.Mesh(geometry, material);
		scene.add(cube);

		// 创建动画
		function animate() {
			requestAnimationFrame(animate);
			cube.rotation.x += 0.01;
			cube.rotation.y += 0.01;
			renderer.render(scene, camera);
		}

		animate();
	</script>
</body>
</html>

3.8、彩色三角形


获取 WebGL 上下文；
编写顶点着色器和片元着色器代码；
初始化着色器程序和获取 attribute 变量和 uniform 变量的位置；
准备顶点数据和颜色数据，并创建对应的缓冲区；
设置绘制参数，包括启用 attribute 位置、绑定缓冲区和设置指针；
设置投影矩阵和模型视图矩阵，并绘制三角形。


<!DOCTYPE html>
<html>
<head>
    <title>WebGL Demo</title>
    <script src="https://cdn.bootcdn.net/ajax/libs/gl-matrix/2.8.1/gl-matrix-min.js"></script>
</head>
<body>
    <canvas id="canvas" width="800" height="600"></canvas>
    <script>
        const canvas = document.getElementById('canvas');
        const gl = canvas.getContext('webgl');

        if (!gl) {
            alert('WebGL not supported.');
        }

        // 顶点着色器代码
        const vsSource = `
            attribute vec4 aVertexPosition;
            attribute vec4 aVertexColor;
            uniform mat4 uModelViewMatrix;
            uniform mat4 uProjectionMatrix;
            varying lowp vec4 vColor;

            void main() {
                gl_Position = uProjectionMatrix * uModelViewMatrix * aVertexPosition;
                vColor = aVertexColor;
            }
        `;

        // 片元着色器代码
        const fsSource = `
            varying lowp vec4 vColor;

            void main() {
                gl_FragColor = vColor;
            }
        `;

        // 初始化着色器程序
        const shaderProgram = initShaderProgram(gl, vsSource, fsSource);

        // 获取 attribute 变量和 uniform 变量的位置
        const programInfo = {
            program: shaderProgram,
            attribLocations: {
                vertexPosition: gl.getAttribLocation(shaderProgram, 'aVertexPosition'),
                vertexColor: gl.getAttribLocation(shaderProgram, 'aVertexColor'),
            },
            uniformLocations: {
                projectionMatrix: gl.getUniformLocation(shaderProgram, 'uProjectionMatrix'),
                modelViewMatrix: gl.getUniformLocation(shaderProgram, 'uModelViewMatrix'),
            },
        };

        // 设置顶点数据
        const positions = [
            0, 0.5, 0,
            -0.5, -0.5, 0,
            0.5, -0.5, 0,
        ];
        const colors = [
            1, 0, 0, 1,
            0, 1, 0, 1,
            0, 0, 1, 1,
        ];

        // 创建顶点缓冲区
        const positionBuffer = gl.createBuffer();
        gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
        gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(positions), gl.STATIC_DRAW);

        const colorBuffer = gl.createBuffer();
        gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
        gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(colors), gl.STATIC_DRAW);

        // 设置绘制参数
        gl.enableVertexAttribArray(programInfo.attribLocations.vertexPosition);
        gl.bindBuffer(gl.ARRAY_BUFFER, positionBuffer);
        gl.vertexAttribPointer(programInfo.attribLocations.vertexPosition, 3, gl.FLOAT, false, 0, 0);

        gl.enableVertexAttribArray(programInfo.attribLocations.vertexColor);
        gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
        gl.vertexAttribPointer(programInfo.attribLocations.vertexColor, 4, gl.FLOAT, false, 0, 0);

        gl.useProgram(programInfo.program);

        // 设置投影矩阵和模型视图矩阵
        const projectionMatrix = mat4.create();
        mat4.perspective(projectionMatrix, 45 * Math.PI / 180, canvas.width / canvas.height, 0.1, 100.0);

        const modelViewMatrix = mat4.create();
        mat4.translate(modelViewMatrix, modelViewMatrix, [-0.0, 0.0, -3.0]);

        // 绘制
        gl.uniformMatrix4fv(programInfo.uniformLocations.projectionMatrix, false, projectionMatrix);
        gl.uniformMatrix4fv(programInfo.uniformLocations.modelViewMatrix, false, modelViewMatrix);

        gl.drawArrays(gl.TRIANGLES, 0, 3);

        // 初始化着色器程序函数
        function initShaderProgram(gl, vsSource, fsSource) {
            const vertexShader = loadShader(gl, gl.VERTEX_SHADER, vsSource);
            const fragmentShader = loadShader(gl, gl.FRAGMENT_SHADER, fsSource);

            const shaderProgram = gl.createProgram();
            gl.attachShader(shaderProgram, vertexShader);
            gl.attachShader(shaderProgram, fragmentShader);
            gl.linkProgram(shaderProgram);

            if (!gl.getProgramParameter(shaderProgram, gl.LINK_STATUS)) {
                alert('Unable to initialize the shader program: ' + gl.getProgramInfoLog(shaderProgram));
                return null;
            }

            return shaderProgram;
        }

        // 加载着色器函数
        function loadShader(gl, type, source) {
            const shader = gl.createShader(type);

            gl.shaderSource(shader, source);
            gl.compileShader(shader);

            if (!gl.getShaderParameter(shader, gl.COMPILE_STATUS)) {
                alert('An error occurred compiling the shaders: ' + gl.getShaderInfoLog(shader));
                gl.deleteShader(shader);
                return null;
            }

            return shader;
        }
    </script>
</body>
</html>

3.9、绘制圆形


获取 canvas 元素和绘图上下文
定义 顶点着色器 和 片元着色器，顶点着色器用于处理顶点数据，片元着色器用于处理每个像素的颜色值
创建 顶点着色器 和 片元着色器，并编译
创建 程序对象，并将 顶点着色器 和 片元着色器 附加到程序对象上
链接程序对象，并使用
定义圆形顶点数据（分割成 n 个三角形）
创建缓冲对象并绑定到目标上
向缓冲对象写入数据
获取 属性变量 位置
设置 属性变量，并启用
获取 uniform 变量位置
设置背景颜色
清空画布
绘制圆形
这个 demo 绘制了一个红色的圆形。


<!DOCTYPE html>
<html>
<head>
    <title>WebGL Demo</title>
    <meta http-equiv="Content-Type" content="text/html;charset=utf-8" />
    <script src="https://cdn.bootcdn.net/ajax/libs/gl-matrix/2.8.1/gl-matrix-min.js"></script>
    <script type="text/javascript">
        window.onload = function () {
            // 获取 canvas 元素
            var canvas = document.getElementById('myCanvas');

            // 获取绘图上下文
            var gl = canvas.getContext('webgl');

            // 定义顶点着色器
            var vertexShaderSource = `
                attribute vec4 a_Position;
                void main() {
                    gl_Position = a_Position;
                }
            `;

            // 定义片元着色器
            var fragmentShaderSource = `
                precision mediump float;
                uniform vec4 u_FragColor;
                void main() {
                    gl_FragColor = u_FragColor;
                }
            `;

            // 创建顶点着色器
            var vertexShader = gl.createShader(gl.VERTEX_SHADER);
            gl.shaderSource(vertexShader, vertexShaderSource);
            gl.compileShader(vertexShader);

            // 创建片元着色器
            var fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
            gl.shaderSource(fragmentShader, fragmentShaderSource);
            gl.compileShader(fragmentShader);

            // 创建程序对象
            var program = gl.createProgram();
            gl.attachShader(program, vertexShader);
            gl.attachShader(program, fragmentShader);
            gl.linkProgram(program);
            gl.useProgram(program);

            // 定义圆形顶点数据
            var circleVertices = [];
            var r = 0.5; // 半径
            var centerX = 0; // 圆心 X 坐标
            var centerY = 0; // 圆心 Y 坐标
            var n = 360; // 分割成 n 个三角形，每个三角形有三个顶点
            var angle = 0;
            for (var i = 0; i < n; i++) {
                circleVertices.push(centerX, centerY, 0);
                circleVertices.push(centerX + r * Math.cos(angle), centerY + r * Math.sin(angle), 0);
                angle += 2 * Math.PI / n;
                circleVertices.push(centerX + r * Math.cos(angle), centerY + r * Math.sin(angle), 0);
            }

            // 创建缓冲对象并绑定到目标
            var buffer = gl.createBuffer();
            gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

            // 向缓冲对象写入数据
            var vertices = new Float32Array(circleVertices);
            gl.bufferData(gl.ARRAY_BUFFER, vertices, gl.STATIC_DRAW);

            // 获取属性变量位置
            var a_Position = gl.getAttribLocation(program, 'a_Position');
            gl.vertexAttribPointer(a_Position, 3, gl.FLOAT, false, 0, 0);
            gl.enableVertexAttribArray(a_Position);

            // 获取 uniform 变量位置
            var u_FragColor = gl.getUniformLocation(program, 'u_FragColor');

            // 设置背景颜色
            gl.clearColor(0.9, 0.9, 0.9, 1.0);

            // 清空画布
            gl.clear(gl.COLOR_BUFFER_BIT);

            // 绘制圆形
            gl.uniform4f(u_FragColor, 1.0, 0.0, 0.0, 1.0); // 设置颜色（红色）
            gl.drawArrays(gl.TRIANGLES, 0, circleVertices.length / 3);
        };
    </script>
</head>
<body>
    <canvas id="myCanvas" width="400" height="400"></canvas>
</body>
</html>

四、过程记录

记录一、WebGL是基于canvas吗

WebGL是基于HTML5中的canvas元素的。WebGL使用OpenGL ES 2.0规范来编写3D图形。WebGL的API允许JavaScript在canvas元素上绘制各种类型的3D图像，并使用GPU加速。所以，可以说WebGL是基于canvas，但它使用了更高级的图形处理技术来实现复杂的3D图像。

记录二、理解 canvas3D

canvas3D是HTML5的一个新特性，它提供了对3D图形的支持，使得在网页上实现3D效果成为可能。canvas3D是基于WebGL实现的，WebGL是一种基于OpenGL ES 2.0的图形库，它可以在网页中实现高性能的3D图形渲染。

使用canvas3D，您可以创建和操作3D对象、应用材质和贴图、添加光照和阴影等等。它提供了一组丰富的API，可以用于绘制和操作3D图形，包括对物体的旋转、缩放、平移等操作。

虽然canvas3D目前还处于实验阶段，但它已经得到了许多浏览器的支持，未来可能会成为HTML5标准的一部分。如果您对3D图形编程感兴趣，可以尝试使用canvas3D来实现您的项目。

----文心一言

五、欢迎交流指正

六、参考链接

什么是WebGL? | 码上动力

【精选】【WebGL】简单入门教程_webgl教程-CSDN博客

相关阅读:
STM32两轮平衡小车原理详解（开源）
【Java】day01 - Java基础语法
 148-153-Hadoop-调优-多目录-黑白名单
 java计算机毕业设计中美医院病历管理系统源代码+系统+数据库+lw文档
 [二进制学习笔记]LibcSearcher报错no matched libc
测试专项笔记(一): 通过算法能力接口返回的检测结果完成相关指标的计算（目标检测）
网页文档阅读的学习笔记
 物联网应用-分布式对象储存工具-MinIO 对象存储win部署及使用
 Quarto Dashboards 教程 1：Overview
服务器被墙是什么原因，怎么解决服务器被墙
原文地址：https://blog.csdn.net/snowball_li/article/details/134164447
