    Android Framework系列—CarPower深度睡眠

    之前博客说了CarPower的开机启动流程
    这里分析一下，Android CarPower实现深度睡眠的流程。
    首先，什么是深度睡眠(Deep Sleep)?

    Android进入Deep Sleep后，关闭屏幕、关闭CPU的电源，保持RAM的电源（激活状态）。深度睡眠会进行Suspend-to-RAM挂起到内存（做车载的经常会听到的STR）。当然深度睡眠，还有一种方式是挂起到硬盘（Suspend-to-Disk），不过目前主要用的是STR。STR指的是深度睡眠时的状态，但STR不等于深度睡眠。

    DeepSleep或STR，需要内核配合实现。通过这种技术，车载系统可以进入低能耗模式，同时又可以再用户需要时实现快速(非常快，因为从内存中恢复状态）的启动。
    感觉这种方式，跟snapshot快启动有点类似。不过是两个概念上的事情了。

    下面摘自Android官网对这种状态的介绍。

    也称为“挂起到 RAM”（S2R 或 STR）。将 SoC 置于 S3 电源模式，CPU 断电而 RAM 仍通电。

    VMCU 应将 SoC 置于“深度睡眠”状态，并断开应用处理器的电源。然后，AAOS 将进入“挂起到 RAM”状态，但不执行任何代码。

    整套深度睡眠的实现，涉及的主要模块（这里指单Android系统。当前还有Qnx之类的hypervisor）

    • MCU/VMCU：控制电源，发送电源状态给SOC（Android）
    • Vehicle HAL：一般由硬件供应商实现，与MCU通信（can、以太方式）
    • CarPowerManagerService(CPMS): 实现Android侧的电源控制，应用电源策略。
    • CarPowerManager(CPM): CPMS的客户端，通知电源状态给应用，等待应用回复状态等。

    下面是摘自Android官网的深入睡眠流程描述；

    只有 VMCU 可以启动深度睡眠。启动深度睡眠后，VMCU 会通过 VHAL 向 CPMS 发送通知。CPMS 通过使用由 CPM 提供的新状态 ID 调用 onStateChanged() 方法，将状态更改为“关闭准备”并向所有观察者（监控 CPMS 的应用和服务）广播此状态转换。

    CPM 在应用/服务与 CPMS 之间进行协调。在 CPM 的 onStateChanged() 方法中，同步调用应用/服务的
    onStateChanged() 方法。大多数应用和服务需要完成其准备后才能从该调用返回。特权服务可以在为
    PRE_SHUTDOWN_PREPARE、SUSPEND_ENTER 和 POST_SUSPEND_ENTER
    返回后，异步继续关闭准备。在此情况下，特权服务应在完成准备时对提供的 CompletablePowerStateChangeFuture
    对象调用 complete()。请注意，SHUTDOWN_PREPARE 不允许异步准备。在向 VHAL 发送
    DEEP_SLEEP_ENTRY 之前，CPMS 会定期向 VHAL 发送推迟关闭的请求。

    当所有 CPM 对象完成关闭准备后，CPMS 会向 VHAL 发送 AP_POWER_STATE_REPORT，VHAL 随后通知
    VMCU，告知它 AP 已准备好挂起。CPMS 还会调用其挂起方法以挂起内核。

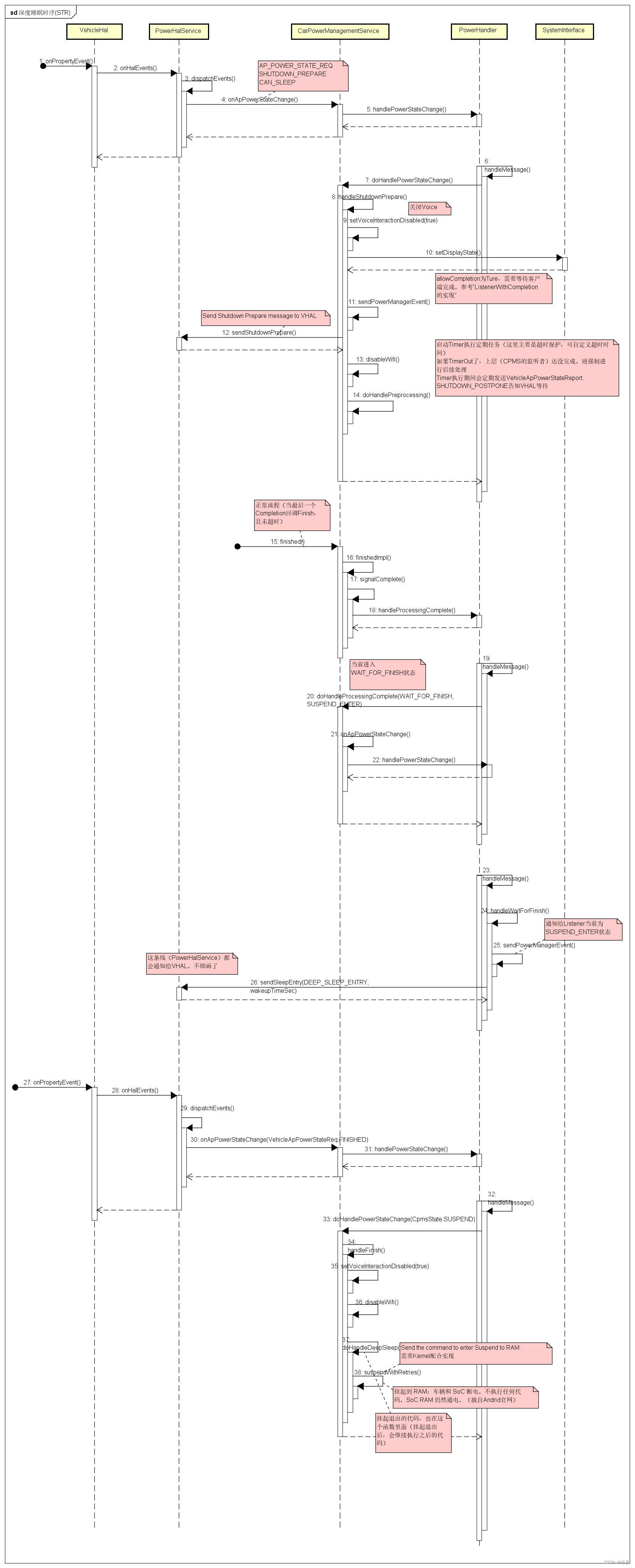

    下面的图，是Android官网对于深度睡眠的时序图。这里贴在这里。后面会根据源码，分析并画一个跟代码对应的时序图。
    Android官网深入睡眠流程

    CPMS深度睡眠代码实现

    • 到这里，我们开始分析CPMS的实现。代码基于Android11

    首先，VMCU请求挂起。Vehicle HAL （Hal层的nativeservice）发送“AP_POWER_STATE_REQ(SHUTDOWN_PREPARE)”， 这样CarService中的 VehicleHal（Client端 ）就收到了这个通知。一路通知给CPMS进行状态处理。

    • packages/services/Car/service/src/com/android/car/hal/VehicleHal.java
    public void onPropertyEvent(ArrayList<VehiclePropValue> propValues) {
	// 省略
	for (HalServiceBase s : mServicesToDispatch) {
		//  通知给监听者
		s.onHalEvents(s.getDispatchList());
		s.getDispatchList().clear();
	}
	mServicesToDispatch.clear();
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • packages/services/Car/service/src/com/android/car/hal/PowerHalService.java
    @Override
public void onHalEvents(List<VehiclePropValue> values) {
	// 省略
	dispatchEvents(values, listener);
}

private void dispatchEvents(List<VehiclePropValue> values, PowerEventListener listener) {
	for (VehiclePropValue v : values) {
		switch (v.prop) {
			case AP_POWER_STATE_REPORT:
				// Ignore this property event. It was generated inside of CarService.
				break;
			case AP_POWER_STATE_REQ:
				int state = v.value.int32Values.get(VehicleApPowerStateReqIndex.STATE);
				int param = v.value.int32Values.get(VehicleApPowerStateReqIndex.ADDITIONAL);
				Log.i(CarLog.TAG_POWER, "Received AP_POWER_STATE_REQ="
						+ powerStateReqName(state) + " param=" + param);
				// 通知状态给CPMS对象
				// AP_POWER_STATE_REQ(SHUTDOWN_PREPARE, CAN_SLEEP)
				listener.onApPowerStateChange(new PowerState(state, param));
				break;
			case DISPLAY_BRIGHTNESS:
			{
				// 省略
			}
				break;
		}
	}
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • packages/services/Car/service/src/com/android/car/CarPowerManagementService.java
    @Override
public void onApPowerStateChange(PowerState state) {
	synchronized (mLock) {
		mPendingPowerStates.addFirst(new CpmsState(state));
		mLock.notify();
	}
	mHandler.handlePowerStateChange();
}

private void handlePowerStateChange() {
    Message msg = obtainMessage(MSG_POWER_STATE_CHANGE);
    sendMessage(msg);
}

@Override
public void handleMessage(Message msg) {
	CarPowerManagementService service = mService.get();
	if (service == null) {
		Slog.i(TAG, "handleMessage null service");
		return;
	}
	switch (msg.what) {
		case MSG_POWER_STATE_CHANGE:
			// 开始处理
			//  service是doHandlePowerStateChange对象
			service.doHandlePowerStateChange();
			break;
		// 省略
	}
}

private void doHandlePowerStateChange() {
	// 省略了
	mCurrentState = state;
	switch (state.mState) {
		case CpmsState.WAIT_FOR_VHAL:
			handleWaitForVhal(state);
			break;
		case CpmsState.ON:
			handleOn();
			break;
		case CpmsState.SHUTDOWN_PREPARE:
			// 处理SHUTDOWN_PREPARE
			handleShutdownPrepare(state);
			break;
		// 省略
		default:
			// Illegal state
			// TODO:  Throw exception?
			break;
	}
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52

    CarPowerManagementService开始处理SHUTDOWN_PREPARE。主要是关闭VR交互、关闭屏幕。通知状态给CPMS的客户端，启动超时等待客户端处理完成（使用****CarPowerStateListenerWithCompletion的客户端）

    • packages/services/Car/service/src/com/android/car/CarPowerManagementService.java
    private void handleShutdownPrepare(CpmsState newState) {
	setVoiceInteractionDisabled(true);
	mSystemInterface.setDisplayState(false);
	// Shutdown on finish if the system doesn't support deep sleep or doesn't allow it.
	// 通知状态给客户端
	sendPowerManagerEvent(CarPowerStateListener.SHUTDOWN_PREPARE);
	mHal.sendShutdownPrepare();
	doHandlePreprocessing();
}

private void doHandlePreprocessing() {
	int intervalMs;
	int pollingCount;
	synchronized (mLock) {
		intervalMs = mShutdownPollingIntervalMs;
		pollingCount = (mShutdownPrepareTimeMs / mShutdownPollingIntervalMs) + 1;
	}
	if (Build.IS_USERDEBUG || Build.IS_ENG) {
	    // 这里省略了，主要是可以通过属性，修改超时时间。
	}
	Slog.i(TAG, "processing before shutdown expected for: "
			+ mShutdownPrepareTimeMs + " ms, adding polling:" + pollingCount);
	// 启动超时任务，定期检查。那些使用 CarPowerStateListenerWithCompletion
	//（带有future，告知CPMS自己是否处理完了）的应用端是否处理完毕。
	// 如果超时还没完成，强制走DeepSleep流程。
	synchronized (mLock) {
		mProcessingStartTime = SystemClock.elapsedRealtime();
		releaseTimerLocked();
		mTimer = new Timer();
		mTimerActive = true;
		mTimer.scheduleAtFixedRate(
				new ShutdownProcessingTimerTask(pollingCount),
				0 /*delay*/,
				intervalMs);
	}
	if (mSwitchGuestUserBeforeSleep) {
		switchToNewGuestIfNecessary();
	}
}

// 超时处理Task
private class ShutdownProcessingTimerTask extends TimerTask {
	private final int mExpirationCount;
	private int mCurrentCount;

	private ShutdownProcessingTimerTask(int expirationCount) {
		mExpirationCount = expirationCount;
		mCurrentCount = 0;
	}

	@Override
	public void run() {
		synchronized (mLock) {
			if (!mTimerActive) {
				// Ignore timer expiration since we got cancelled
				return;
			}
			mCurrentCount++;
			if (mCurrentCount > mExpirationCount) {
				// 超时处理。给Vehicle HAL通知DEEP_SLEEP_ENTRY，告知可以开始进入深入睡眠状态。
				PowerHandler handler;
				releaseTimerLocked();
				handler = mHandler;
				handler.handleProcessingComplete();
			} else {
				// 定期通过PowerServiceHAL向Vehicle HAL发送延时通知。
				mHal.sendShutdownPostpone(SHUTDOWN_EXTEND_MAX_MS);
			}
		}
	}
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71

    这里假设走正常的处理了，即所有客户端（CarPowerStateListenerWithCompletion）期限内完成了处理。那么CPMS，就会通过PowerserviceHAL告知 VehicleHAL “DEEP_SLEEP_ENTRY”状态。下面是CarPowerStateListenerWithCompletion的一个例子。

    mCarPowerManager.setListenerWithCompletion(mCarPowerStateListener);
private final CarPowerStateListenerWithCompletion mCarPowerStateListener =
		new CarPowerStateListenerWithCompletion() {
	@Override
	public void onStateChanged(int state, CompletableFuture<Void> future) {
		if (state == CarPowerManager.CarPowerStateListener.SHUTDOWN_PREPARE) {
			// 例子，应用端处理完成后，调用future.complete 告知CPMS处理完成
			if (future != null) {
				future.complete(null);
			}
		}
	}
};


    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • packages/services/Car/service/src/com/android/car/CarPowerManagementService.java
    // future.complete 会触发CPMS这个函数。
@Override
public void finished(ICarPowerStateListener listener) {
	ICarImpl.assertPermission(mContext, Car.PERMISSION_CAR_POWER);
	ICarImpl.assertCallingFromSystemProcessOrSelf();
	finishedImpl(listener.asBinder());
}

private void finishedImpl(IBinder binder) {
	boolean allAreComplete;
	synchronized (mLock) {
		mListenersWeAreWaitingFor.remove(binder);
		allAreComplete = mListenersWeAreWaitingFor.isEmpty();
	}
	// 所有Listener处理完成了。
	if (allAreComplete) {
		signalComplete();
	}
}

private void signalComplete() {
	if (mCurrentState.mState == CpmsState.SHUTDOWN_PREPARE
			|| mCurrentState.mState == CpmsState.SIMULATE_SLEEP) {
		PowerHandler powerHandler;
		// All apps are ready to shutdown/suspend.
		synchronized (mLock) {
			if (!mShutdownOnFinish) {
				if (mLastSleepEntryTime > mProcessingStartTime
						&& mLastSleepEntryTime < SystemClock.elapsedRealtime()) {
					Slog.i(TAG, "signalComplete: Already slept!");
					return;
				}
			}
			powerHandler = mHandler;
		}
		Slog.i(TAG, "Apps are finished, call handleProcessingComplete()");
		powerHandler.handleProcessingComplete();
	}
}

private void handleProcessingComplete() {
	removeMessages(MSG_PROCESSING_COMPLETE);
	Message msg = obtainMessage(MSG_PROCESSING_COMPLETE);
	sendMessage(msg);
}


@Override
public void handleMessage(Message msg) {
	CarPowerManagementService service = mService.get();
	if (service == null) {
		Slog.i(TAG, "handleMessage null service");
		return;
	}
	switch (msg.what) {
		case MSG_POWER_STATE_CHANGE:
			service.doHandlePowerStateChange();
			break;
		case MSG_DISPLAY_BRIGHTNESS_CHANGE:
			service.doHandleDisplayBrightnessChange(msg.arg1);
			break;
		case MSG_MAIN_DISPLAY_STATE_CHANGE:
			service.doHandleMainDisplayStateChange((Boolean) msg.obj);
			break;
		case MSG_PROCESSING_COMPLETE:
			// 走这里
			service.doHandleProcessingComplete();
			break;
	}
}

private void doHandleProcessingComplete() {
	int listenerState;
	synchronized (mLock) {
		releaseTimerLocked();
		if (!mShutdownOnFinish && mLastSleepEntryTime > mProcessingStartTime) {
			// entered sleep after processing start. So this could be duplicate request.
			Slog.w(TAG, "Duplicate sleep entry request, ignore");
			return;
		}
		// 可以设置关机，即不进入挂起。
		// 默认状态，走SUSPEND_ENTER
		listenerState = mShutdownOnFinish
				? CarPowerStateListener.SHUTDOWN_ENTER : CarPowerStateListener.SUSPEND_ENTER;
	}
	// 处理状态变化（这个函数是两参的，并且是private的）
	onApPowerStateChange(CpmsState.WAIT_FOR_FINISH, listenerState);
}

private void onApPowerStateChange(int apState, int carPowerStateListenerState) {
	CpmsState newState = new CpmsState(apState, carPowerStateListenerState);
	synchronized (mLock) {
		mPendingPowerStates.addFirst(newState);
		mLock.notify();
	}
	// 用 handler线程处理。下面省略了中间流程，最终调用的是doHandlePowerStateChange
	mHandler.handlePowerStateChange();
}


private void doHandlePowerStateChange() {
	mCurrentState = state;
	switch (state.mState) {
		// 省略
		case CpmsState.WAIT_FOR_FINISH:
			// 走这里
			handleWaitForFinish(state);
			break;
		// 省略
		default:
			// Illegal state
			// TODO:  Throw exception?
			break;
	}
}

private void handleWaitForFinish(CpmsState state) {
	//  通知给CPMS的监听者当前状态
	sendPowerManagerEvent(state.mCarPowerStateListenerState);
	int wakeupSec;
	synchronized (mLock) {
		// If we're shutting down immediately, don't schedule
		// a wakeup time.
		//  可以设置，进入休眠状态后的唤醒时间（默认是不设置的），0表示一直Sleep（除非VMCU主动唤起）
		wakeupSec = mGarageModeShouldExitImmediately ? 0 : mNextWakeupSec;
	}
	switch (state.mCarPowerStateListenerState) {
		case CarPowerStateListener.SUSPEND_ENTER:
			// 	// 给Vehicle  HAL发送状态
			// 发送的是DEEP_SLEEP_ENTRY，告知可以进入休眠状态了。
			mHal.sendSleepEntry(wakeupSec);
			break;
		case CarPowerStateListener.SHUTDOWN_ENTER:
			mHal.sendShutdownStart(wakeupSec);
			break;
	}
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    • 106
    • 107
    • 108
    • 109
    • 110
    • 111
    • 112
    • 113
    • 114
    • 115
    • 116
    • 117
    • 118
    • 119
    • 120
    • 121
    • 122
    • 123
    • 124
    • 125
    • 126
    • 127
    • 128
    • 129
    • 130
    • 131
    • 132
    • 133
    • 134
    • 135
    • 136
    • 137

    到这里，就是告诉了VMCU，Android 挂起Ready了，也就是一切准备完成。然后MCU就会发送AP_POWER_STATE_REQ(FINISHED)，告知Android侧调用Linux内核的实现，把自己挂起来（Supend）。消息通知流程，跟上面的onPropertyEvent一致，这部分下面就省略了。

    • packages/services/Car/service/src/com/android/car/CarPowerManagementService.java
    private void doHandlePowerStateChange() {

	mCurrentState = state;
	switch (state.mState) {
		// 省略
		case CpmsState.SUSPEND:
			// Received FINISH from VHAL
			// 走这里
			handleFinish();
			break;
		default:
			// Illegal state
			// TODO:  Throw exception?
			break;
	}
}

private void handleFinish() {
	// 省略
	// 关闭Voice
	setVoiceInteractionDisabled(true);

	// To make Kernel implementation simpler when going into sleep.
	disableWifi();

	if (mustShutDown) {
		// shutdown HU
		mSystemInterface.shutdown();
	} else {
		// 处理深入睡眠
		doHandleDeepSleep(simulatedMode);
	}
	mShutdownOnNextSuspend = false;
}

private void doHandleDeepSleep(boolean simulatedMode) {
	// keep holding partial wakelock to prevent entering sleep before enterDeepSleep call
	// enterDeepSleep should force sleep entry even if wake lock is kept.
	mSystemInterface.switchToPartialWakeLock();
	mHandler.cancelProcessingComplete();
	synchronized (mLock) {
		mLastSleepEntryTime = SystemClock.elapsedRealtime();
	}
	int nextListenerState;
	if (simulatedMode) {
		// 省略
	} else {
		// 最终会调用Kernel接口，Supend To RAM（感兴趣的小伙伴可以顺着这个接口看下去。
		// 挂成功的情况下面，下面的代码就不会走了（CPU都没电了）。
		// 之后的代码，就是CPU上电后的恢复流程了。
		// 可以看出恢复前，要刷新一下屏幕亮度。然后走WAIT_FOR_VHAL状态。
		boolean sleepSucceeded = suspendWithRetries();
		if (!sleepSucceeded) {
			// Suspend failed and we shut down instead.
			// We either won't get here at all or we will power off very soon.
			return;
		}
		// We suspended and have now resumed
		nextListenerState = CarPowerStateListener.SUSPEND_EXIT;
	}
	synchronized (mLock) {
		mIsResuming = true;
		// Any wakeup time from before is no longer valid.
		mNextWakeupSec = 0;
	}
	Slog.i(TAG, "Resuming after suspending");
	mSystemInterface.refreshDisplayBrightness();
	onApPowerStateChange(CpmsState.WAIT_FOR_VHAL, nextListenerState);
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69

    综上是Android CarPower的深入睡眠睡眠主要流程，实际开发过程中。根据业务进行扩展，一般会添加一个跟CPMS平行，或者基于它的新的电源模块。下面是上面代码的时序图，供参考。
    在这里插入图片描述

  • 相关阅读:
    C++ 17新特性
    图论基础学习笔记
    Python高级语法-装饰器(Python语法糖)
    SVN 修改URL路径-使用重新定位(relocate)命令和找不到问题解决
    vue页面缓存解决方案
    发现一不错的编程助手 Amazon CodeWhisperer
    3D 毛玻璃晶质见证卡
    【matlab程序】海图单位的度分格式
    Python从零基础入门到精通：一个月就够了
    效率倍升：逐浪HMS主题大师1.2-全渠道自动打包、快速传送、锁屏提取、资源审计，移动主题设计辅助利器（全面支持华V米O）
  • 原文地址：https://blog.csdn.net/zxc024000/article/details/134228216
