PCIE-Malformed tlp，UR，UC，CA

Malformed TLP

(1)收到的cpl，actual payload 不等于length；

(2)收到的cpl，违背了RCB准则；

(3)Local tlp prefix不在end-end tlp prefix前；

(4)不支持local tlp prefix的设备，同时extended fmt field为1的设备收到了local tlp prefix（注意如果extended fmt field为0，收到了tlp prefix的话，由设备决定这个tlp的处理方式）；

(5)收到的end-end tlp prefix超过四个（协议最大允许4个）。对于RP来说，如果收到了大于Max End-End TLP Prefixes field的prefix的话，对于请求来说，建议将其认为是UR，对于cpl来说建议是UC（对于请求和建议来说，如果不遵循的话那么必须认为是Malformed TLP ）；对于其他function来说也是类似；

(6)收到了不支持的end-end tlp prefix类型；

(7)有tlp prefix但是没有tlp header；

(8)Extended fmt field为1 但是 fmt和type的组合是reserved的；fmt[2]为0的情况下type为reserved；

(9)收到的TLP的length超过Rx_MPS_Limit；

(10)收到的TLP所对应的TD域（表示是否有tlp digest）和实际的长度尺寸不符合；

(11)收到的TLP违背了byte enable准则；

(12)对于原子操作来说，接收者收到的TLP长度和规定的长度不同；另外原子操作的请求必须以规定的方式字节对齐，如果没有按照规定的方式字节对齐，接收者将认为这个tlp是Malformed；

(13)接收者接收到的TLP包的address和lengthe结合超过了4Kb边界；

(14)对于IO操作，要求tc，th，attr，at，last be均为0，length为1，违背这个的IO操作被认为是Malformed；

(15)只有up port能够发送Assert_INTx/Deassert_INTx Messages，如果收到了down port的Assert_INTx/Deassert_INTx Messages，那么认为是Malformed的tlp包，另外中断msg、power management msg、error msg要求使用default Traffic Class，违背的话也是被认为Malformed。

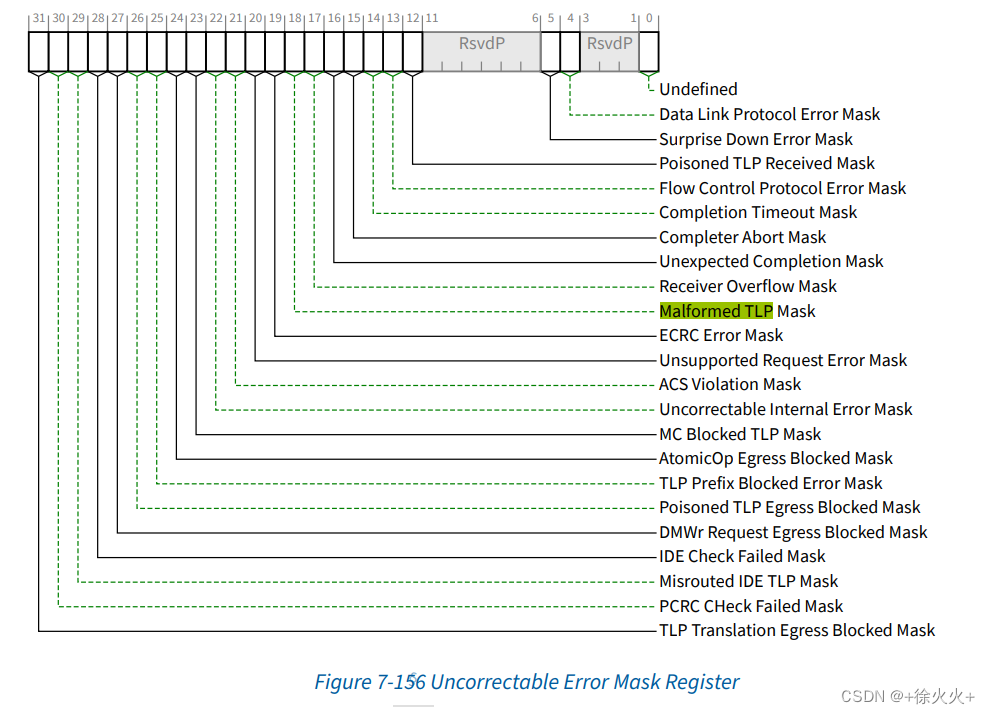

置为1的情况下，malformed tlp报告fatal error。



UR（对应completion的status域为ur）

（1）completion status域为reserved，那么认为completion是ur属性的；

（2）由于design或者配置setting而导致的设备不支持的request；

（3）msg中各个域的组合是undefied的，或者说这个msg是这个设备不支持的msg（除了vender define的msg）；

（4）msg的dstid所对应的function没有实现；

（5）ecrc检查失败，可以回cpl，也可以不回，但是如果回的回的status必须为ur；

（6）FLR开始和结束直接收到了request，可以回ur也可以不做处理；

Unexpected Completion

 （1）larger-Tag的请求者发给了一个请求给缺少” larger-Tag”功能的completer，那么回应的completion的tag是无效的tag，这个completion是Unexpected Completion（注意实际上对于请求者来说，由于回应的tag是无效的，所以大概率是针对这个请求的处理是把他作为timeout来处理）；

（2）对于RP来说，如果收到了大于Max End-End TLP Prefixes field的prefix的话，对于请求来说，建议将其认为是UR，对于cpl来说建议是UC（对于请求和建议来说，如果不遵循的话那么必须认为是Malformed TLP ）

（3）如果一共function的upstream port的End-End TLP Prefix功能支持的话，如果收到了一个不支持的end-end tlp prefix type的completion的话，所有和这个upstream port相关的function都要把这个completion认为是UC

（4）设备收到了一个和之前发的请求的Transaction ID都不一样的cpl，那么设备会把这个cpl认为是UC（如果这个cpl的Transaction ID能对应上，但是其他域对不上，也是把他认为是UC）

（5）假如再FLR开启结束之间收到了cpl，这个cpl可以认为是UC，也可以不做任何处理，但是如果是FLR结束之后收到了FLR之前发起的请求对应的cpl，那么必须认为是UC
