SNCP，子网连接保护简介

子网连接保护（SNCP，SubNetwork Connection Protection）是一种跨子网的保护机理，可以保护不同基本网络结构的组合。比如早期的SDH的SNCP典型应用于环带链网络结构。G.808.1中说明SNCP可用于任何物理结构（如：网状、环、或混合结构），可以应用于分层网络中的任何层。可以保护通道的一部分，也可以保护整个端到端的通道。
路径保护中的通道保护知识SNCP的一个特例，只对端到端的业务进行保护，而SNCP则对所有通道保护的场合都能胜任。

双上行要两个端口，对资源要求高。SNCP要一个端口。

SNCP特点

专用保护，在光网络中需要两个专用通道，在头端工作通道和保护通道并行发送信号，尾端择优接收。
可以用于任何物理结构的网络，（即网状网、环网或混合结构）及分层中的任何通道。
采用通道开销，段开销，串联开销连接开销监测，对网络结构有比较强的适应性。
可以与环网保护方式同时使用，增强可靠性。
倒换条件都是本地的，无需使用APS协议，进而缩短了倒换时间。

SNCP的保护原理及类型

SNCP的保护原理是“双发选收”，在信号的接收端对发送端过来的两个信号源进行选择，接收通信质量好的那个信号。

与通道保护不同的是，通道保护的选收是在用户信号接口部分完成的，而SNCP的选收是在交叉连接部分完成的。

ODUk SNCP工作原理

ODUk SNCP利用电层交叉（交叉粒度为ODUk，k=0,1,2,3,4 flex）的双发选收进行保护，采用单端倒换，非恢复当时，倒换时间＜50ms，主要保护线路板一级以后的单元，不需要全网协议。
通过OTN SM/ PM/ TCM 开销上报的信号失效SF、信号劣化SD告警，例如LOS（信号丢失）、LOC(连接确认丢失)、OTUk_LOF(帧丢失)、OTUk_DEG（degradation劣化） /OVER（误码越限）等，来触发倒换。
基于ODUk的SNCP与网络拓扑关系不大，可应用于线型，环型，网孔型（MESH）。
ODUk SNCP I/N/S 三种保护方式的区别在于检测OTN不同的开销状态作为保护倒换的条件，使ODU SNCP保护的应用范围更加灵活。

SNCP分类

SNC/I ，子网连接保护/固有监测
SNC/N， 子网连接保护/非介入监测
SNC/S，子网连接保护/子层监测

SNC/N，子网连接保护/非介入监测

SNC/N 非介入监测子网连接保护

N表示非介入监测，他对原来的客户层特性信息“只听”（不影响业务信号）以监视子网连接是否需要启动保护倒换。

（包含如下两种）
SNC /Ne，非介入监测 端到端子网连接保护；
SNC /Ns，非介入监测 子层子网连接保护。

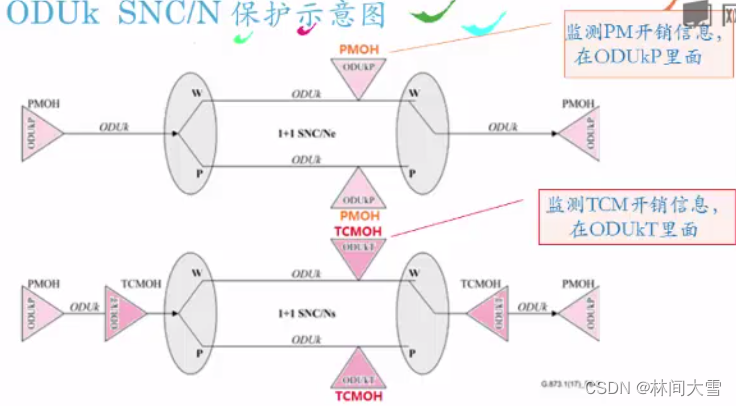

ODUk SNC/ N 保护示意图

ODUk SNC/N 的倒换条件

ODUk SNC/N的倒换触发条件都是ODU TSF/TSD（路径信号失效/劣化）
SNC/Ne 监测PM（SF/SD）、SM（SF）段开销状态，当需要配置ODU的端到端保护时，选择SNC/Ne。
SNC/Ns 监测TCM（SF/SD）、SM（SF）段开销状态，当需要在某个级别的TCM的应用范围内的一部分配置保护时，可采用SNC/Ns。
