DHCP基础

1. DHCP概述

DHCP基本概念

DHCP是一种用于集中对用户IP地址进行动态管理和配置的协议。
DHCP采用C/S(Client/Server，客户端/服务器)通信模式，协议报文基于UDP的方式进行交互，采用67（DHCP服务器）和68（DHCP客户端）两个端口号：
①正常工作时由客户端向服务器提出配置申请。
②服务器返回为客户端分配的IP地址等相应的配置信息。
DHCP相对于手工配置有如下优点：
①效率高
②灵活性强
③易于管理

2. DHCP工作原理

DHCP客户端首次接入网络的工作原理

① 发现阶段，即DHCP客户端发现DHCP服务器的阶段。
DHCP客户端发送DHCP DISCOVER报文来发现DHCP服务器。DHCP DISCOVER报文中携带了客户端的MAC地址、需要请求的参数列表选项、广播标志位等信息。
② 提供阶段，即DHCP服务器提供网络配置信息的阶段。
服务器接收到DHCP DISCOVER报文后，选择跟接收DHCP DISCOVER报文接口的IP地址处于同一网段的地址池，并且从中选择一个可用的IP地址，然后通过DHCP OFFER报文发送给DHCP客户端。
③选择阶段，即DHCP客户端选择IP地址的阶段。
如果有多个DHCP服务器向DHCP客户端回应DHCP OFFER报文，则DHCP客户端一般只接收第一个收到的DHCP OFFER报文，然后以广播方式发送DHCP REQUEST报文，该报文中包含客户端想选择的DHCP服务器标识符和客户端IP地址。
④确认阶段，即DHCP服务器确认所分配IP地址的阶段。
DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址。

DHCP报文格式

字段解释
Op（op code)：表示报文的类型，取值为1或2，含义如下：
1：客户端请求报。
2：服务器响应报文。
Secs（seconds）：由客户端填充，表示从客户端开始获得IP地址或IP地址续借后所使用了的秒数，缺省值为3600s。
Flags：客户端请求服务器发送响应报文的形式，只有最高位有意义，其余15位置0。最高位为0时请求发送单播响应，最高位为1时请求发送广播响应。
Yiaddr（your client ip address）：表示服务器分配给客户端的IP地址。当服务器进行DHCP响应时，将分配给客户端的IP地址填入此字段。
Siaddr（server ip address）：DHCP服务器的IP地址。
Chaddr（client hardware address）：客户端的MAC地址。
Options：DHCP通过此字段包含了服务器分配给终端的配置信息。

Options预定义选项字段

DHCP报文中Options字段为可变长度字段，最多为312Byte，此字段包含了DHCP报文类型，服务器分配给终端的配置信息，如网关IP地址，DNS服务器的IP地址，客户端可以使用IP地址的有效租期等信息。
Options字段由Type、Length和Value三部分组成。其中Type字段取值范围1~255。
常见的Option如下：

DHCP消息类型

DHCP报文通过Options选项中的Type=53来表示DHCP的报文类型。如下图所示，当Type=53，Length=1，Value取值从01到08分别表示不同的DHCP报文类型。

Options自定义选项字段

除了标准协议中规定的字段选项外，还有部分选项内容没有统一规定，统称为用户自定义选项，例如Option 82和Option 43。
①Option 82称为中继代理信息选项。
Option 82中可以包含最多255个Sub-Option，若定义了Option 82，至少要定义一个Sub-Option。
DHCP中继或DHCP Snooping设备接收到DHCP客户端发送给DHCP服务器的请求报文后，在该报文中添加Option 82，并转发给DHCP服务器。管理员可以从Option 82中获得DHCP客户端的信息，例如DHCP客户端所连接交换机端口的VLAN ID、二层端口号、中继设备的MAC地址等。
②Option 43称为厂商特定信息选项。
DHCP服务器和DHCP客户端通过Option 43交换厂商特定的信息。当DHCP服务器接收到请求Option 43信息的DHCP请求报文（Option 55中带有Option 43参数）后，将在回复报文中携带Option 43，为DHCP客户端分配厂商指定的信息。
在WLAN组网中，AP作为DHCP客户端，DHCP服务器可以为AP指定AC的IP地址，以方便AP与AC建立连接。

Option 43应用

在WLAN三层组网中，当AP上线时，需要获取AC的IP地址，并与AC之间建立CAPWAP隧道。
AP的IP地址通过DHCP服务器分配，当AC的IP地址与AP不在同一个广播域，AP无法通过广播的方式获取AC的IP地址，则CAPWAP隧道无法建立成功。
AP通过DHCP报文中的Option 43选项字段获取AC的IP地址，当AP获取AC的IP地址后，可以进一步完成CAPWAP隧道的建立，从而实现AP上线。

DHCP地址续租

①当租期达到50%（T1）时，DHCP客户端会自动以单播的方式向DHCP服务器发送DHCP REQUEST报文，请求更新IP地址租期。如果收到DHCP服务器回应的DHCP ACK报文，则租期更新成功。
②当租期达到87.5%（T2）时，如果仍未收到DHCP服务器的应答，DHCP客户端会自动以广播的方式向DHCP服务器发送DHCP REQUEST报文，请求更新IP地址租期。如果收到DHCP服务器回应的DHCP ACK报文，则租期更新成功。
③如果租期时间到时都没有收到服务器的回应，客户端停止使用此IP地址，重新发送DHCP DISCOVER报文请求新的IP地址。

DHCP客户端重用曾经使用过的地址

DHCP客户端非首次接入网络时，可以重用曾经使用过的地址。例如，网络中的主机作为DHCP客户端，在关机再开机的过程中，需要重新获取相关网络参数，则可以请求分配曾经使用过的IP地址。
①选择阶段
客户端广播发送包含前一次分配的IP地址的DHCP REQUEST报文，报文中的Option 50（请求的IP地址选项）字段填入曾经使用过的IP地址。
②确认阶段
DHCP服务器收到DHCP REQUEST报文后，根据DHCP REQUEST报文中携带的MAC地址来查找有没有相应的租约记录。如果有则返回DHCP ACK报文，通知DHCP客户端可以继续使用这个IP地址，如果没有租约记录，则不响应。

DHCP分配IP地址顺序

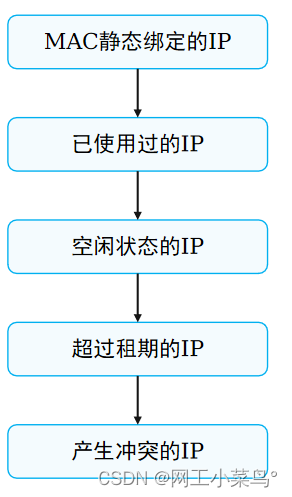

DHCP服务器按照如下次序为客户端选择IP地址：
①DHCP服务器的数据库中与客户端MAC地址静态绑定的IP地址。
②客户端以前曾经使用过的IP地址，即客户端发送的请求报文中请求IP地址选项的地址。
③在DHCP地址池中，顺序查找可供分配的空闲IP地址，最先找到的IP地址。
④如果在DHCP地址池中未找到可供分配的空闲IP地址，则依次查询超过租期、发生冲突的IP地址，如果找到可用的IP地址，则进行分配，否则报告错误。

3. DHCP Relay工作原理

DHCP Relay概述

DHCP Relay即DHCP中继，它是为解决DHCP服务器和DHCP客户端不在同一个广播域而提出的，提供了对DHCP广播报文的中继转发功能，能够把DHCP客户端的广播报文“透明地”传送到其它广播域的DHCP服务器上，同样也能够把DHCP服务器端的应答报文“透明地”传送到其它广播域的DHCP客户端。

DHCP Relay报文格式

DHCP Relay主要负责转发DHCP客户端与DHCP服务器之间的DHCP报文，所以DHCP Relay的报文格式只是把DHCP的报文部分字段做了相应的修改，报文格式没有发生变化；
字段解释：
Hops：表示当前的DHCP报文经过的DHCP中继的数目。该字段由客户端或服务器设置为0，每经过一个DHCP中继时，该字段加1。
Giaddr ( gateway ip address ) ：表示第一个DHCP中继的IP地址。当客户端发出DHCP请求时，第一个DHCP中继在将DHCP请求报文转发给DHCP服务器时，会把自己的IP地址填入此字段。
其余字段与DHCP中相同。

DHCP Relay工作原理

有中继场景时DHCP客户端首次接入网络的工作原理：
①发现阶段：DHCP中继接收到DHCP客户端广播发送的DHCP DISCOVER报文后，通过路由转发将DHCP报文单播发送到DHCP服务器或下一跳中继。
②提供阶段：DHCP服务器根据DHCP DISCOVER报文中的Giaddr字段选择地址池为客户端分配相关网络参数，DHCP中继收到DHCP OFFER报文后，以单播或组播方式发送给DHCP Client。
③选择阶段：中继接收到来自客户端的DHCP REQUEST报文的处理过程同“发现阶段”。
④确认阶段：中继接收到来自服务器的DHCP ACK报文的处理过程同“提供阶段”。
